ASROCK X370M Handleiding

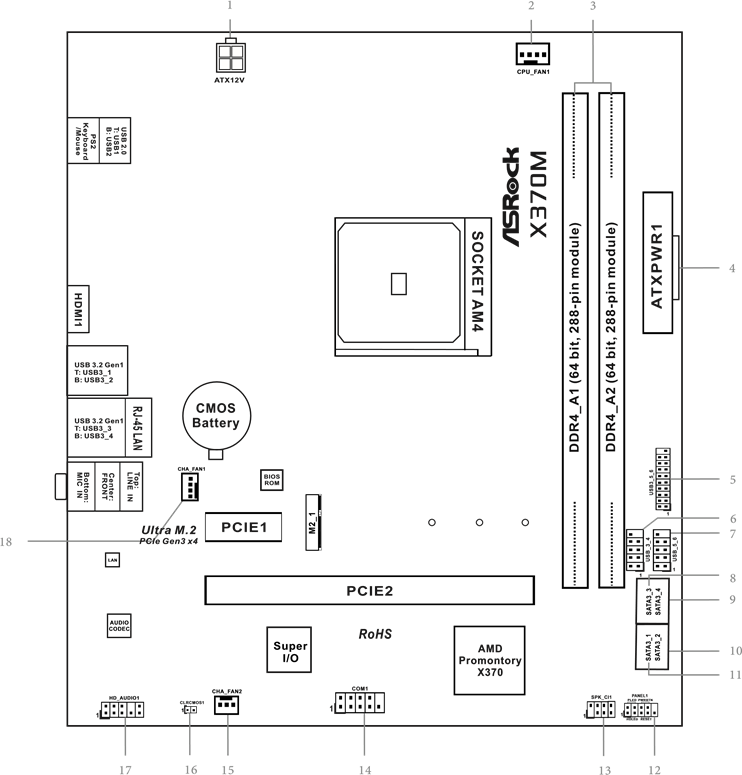

Moederbordindeling

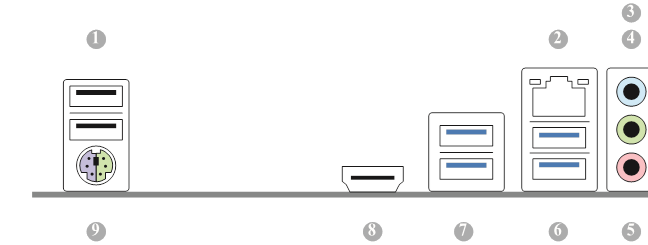

I/O-paneel

* Er bevinden zich twee LED's op elke LAN-poort. Raadpleeg de onderstaande tabel voor de LED-indicaties van de LAN-poort.

** Functie van de audiopoorten in 7.1-kanaalsconfiguratie:

Inleiding

Een betrouwbaar moederbord geproduceerd onder ASRock's consequent strenge kwaliteitscontrole. Het levert uitstekende prestaties met een robuust ontwerp dat voldoet aan ASRock's toewijding aan kwaliteit en duurzaamheid.
Omdat de specificaties van het moederbord en de BIOS-software kunnen worden bijgewerkt, kan de inhoud van deze handleiding zonder voorafgaande kennisgeving worden gewijzigd. In geval van wijzigingen in deze handleiding, zal de bijgewerkte versie beschikbaar zijn op de website van ASRock zonder verdere kennisgeving. Als u technische ondersteuning nodig heeft met betrekking tot dit moederbord, bezoek dan onze website voor specifieke informatie over het model dat u gebruikt. U kunt de nieuwste VGA-kaarten en CPU-ondersteuningslijst ook vinden op de website van ASRock. ASRock website http://www.asrock.com.

Inhoud van de verpakking

• ASRock X370M-moederbord (Micro ATX-vormfactor)
• ASRock X370M Snelinstallatiegids
• ASRock X370M Ondersteunings-cd
• 1 x I/O-paneelschild
• 2 x Seriële ATA (SATA) datakabels (optioneel)
• 1 x Schroef voor M.2-socket (optioneel)

Specificaties

* Voor gedetailleerde productinformatie kunt u onze website bezoeken: http://www.asrock.com
Houd er rekening mee dat er een zeker risico verbonden is aan overklokken, inclusief het aanpassen van de instelling in het BIOS, het toepassen van Untied Overclocking Technology of het gebruik van overklokhulpmiddelen van derden. Overklokken kan de stabiliteit van uw systeem beïnvloeden of zelfs schade veroorzaken aan de componenten en apparaten van uw systeem. Het moet op eigen risico en kosten worden gedaan. Wij zijn niet verantwoordelijk voor mogelijke schade veroorzaakt door overklokken.

Installatie

Dit is een Micro ATX-vormfactor moederbord. Voordat u het moederbord installeert, bestudeer de configuratie van uw chassis om er zeker van te zijn dat het moederbord erin past.

Voorzorgsmaatregelen vóór installatie
Let op de volgende voorzorgsmaatregelen voordat u onderdelen van het moederbord installeert of instellingen van het moederbord wijzigt.

• Zorg ervoor dat u de stekker uit het stopcontact haalt voordat u het moederbord installeert of verwijdert. Als u dit niet doet, kan dit leiden tot lichamelijk letsel en schade aan onderdelen van het moederbord.
• Om schade door statische elektriciteit aan de componenten van het moederbord te voorkomen, mag u uw moederbord NOOIT rechtstreeks op een tapijt plaatsen. Vergeet ook niet om een geaarde polsband te gebruiken of een veilig geaard object aan te raken voordat u de componenten hanteert.
• Houd componenten vast bij de randen en raak de IC's niet aan.
• Wanneer u onderdelen verwijdert, plaats ze dan op een geaarde antistatische mat of in de zak die bij de componenten wordt geleverd.
• Draai de schroeven waarmee u het moederbord aan het chassis vastmaakt niet te strak aan! Dit kan het moederbord beschadigen.

De CPU-ventilator en koeler installeren

Nadat u de CPU in dit moederbord hebt geïnstalleerd, is het noodzakelijk om een grotere koeler en koelventilator te installeren om de warmte af te voeren. U moet ook warmtegeleidende pasta aanbrengen tussen de CPU en de koeler om de warmteafvoer te verbeteren. Zorg ervoor dat de CPU en de koeler stevig zijn vastgemaakt en goed contact met elkaar maken.
Schakel de stroom uit of verwijder het netsnoer voordat u een CPU of koeler vervangt.

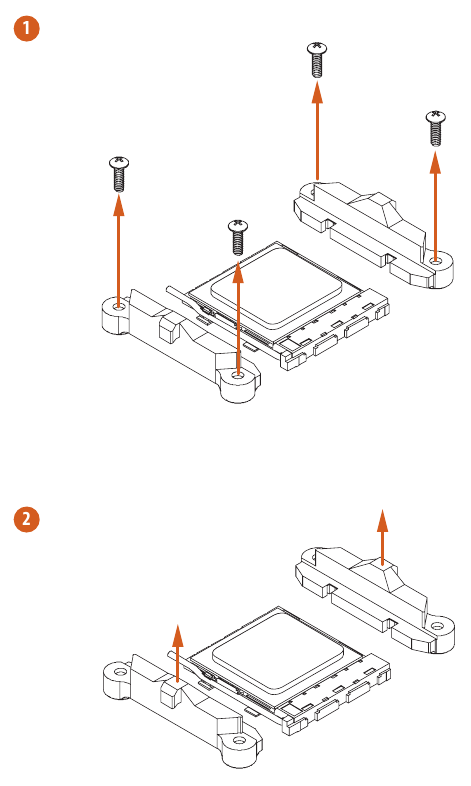

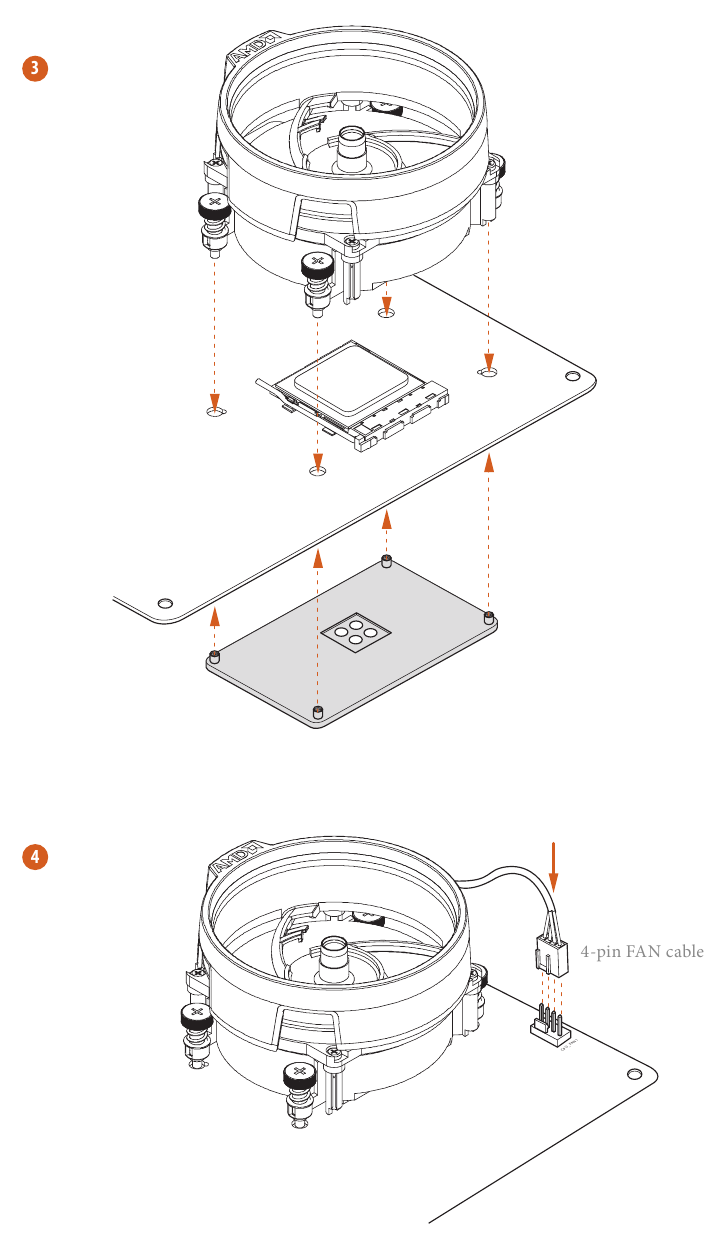

De CPU-boxkoeler SR1 installeren

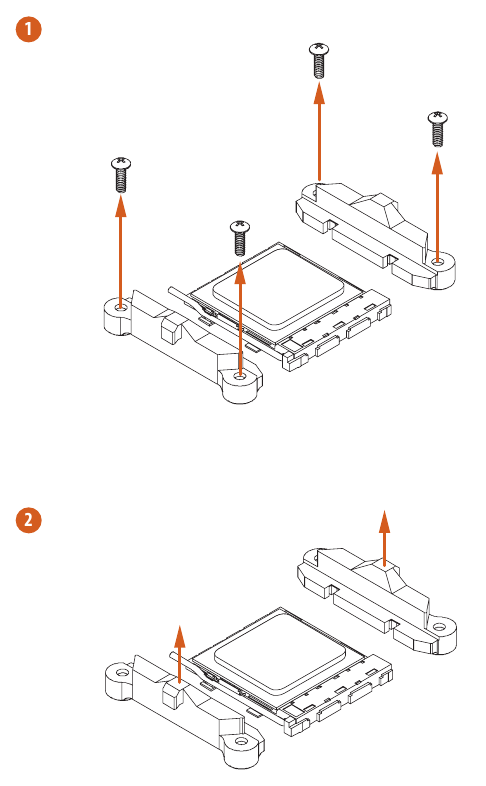

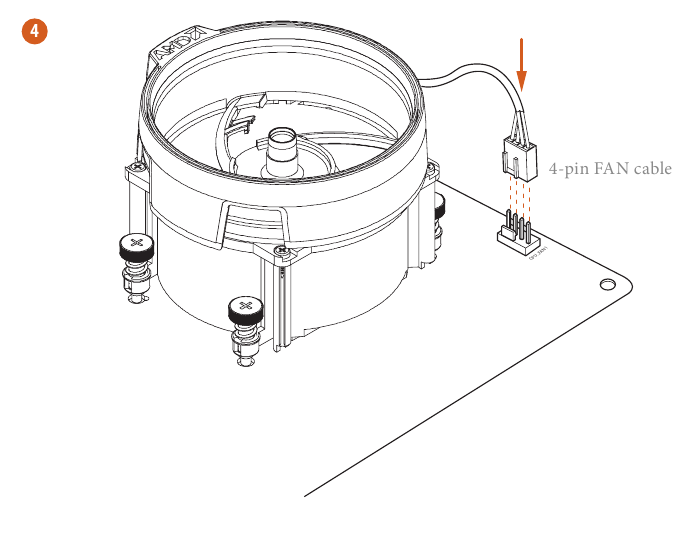

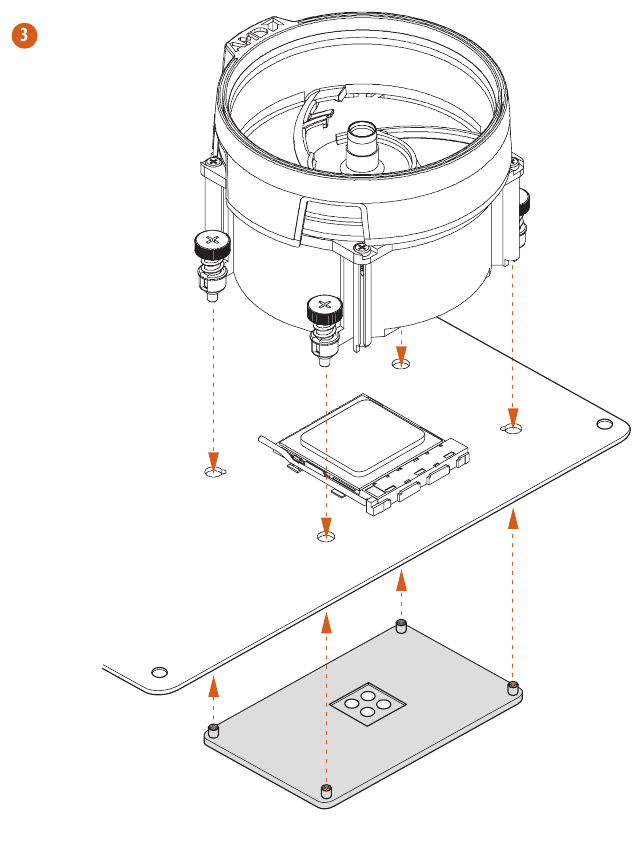

De AM4-boxkoeler SR2 installeren

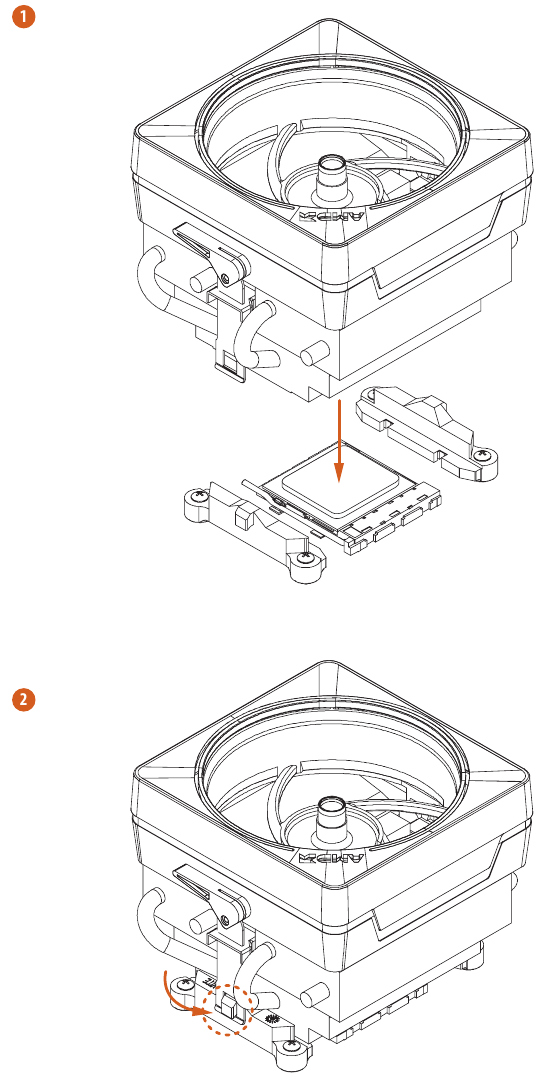

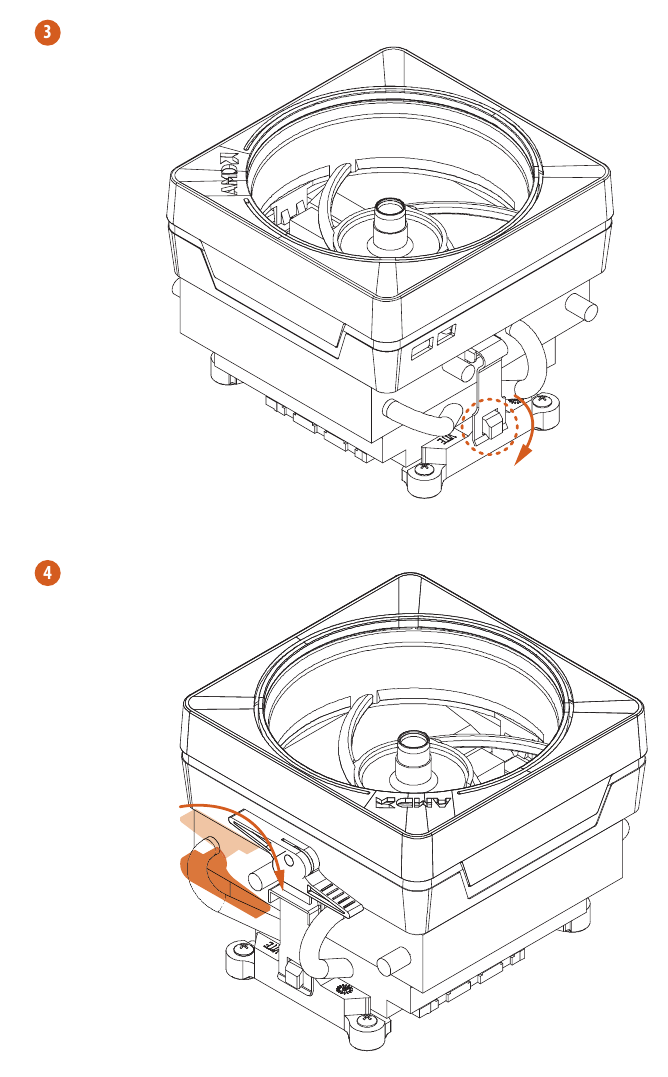

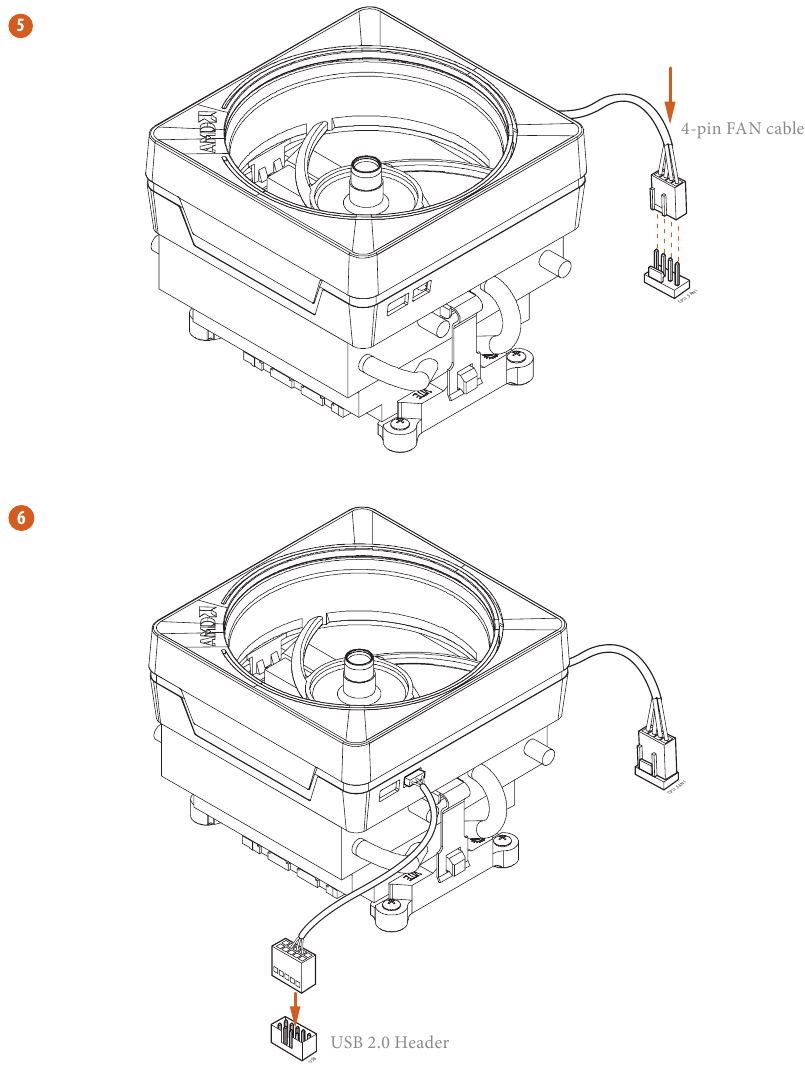

De AM4-boxkoeler SR3 installeren



Houd er rekening mee dat deze connector de interface is naar de LED-besturingskaart op de SR3, deze vereist het AMD-hulpprogramma "SR3 Settings Software" om de LED te bedienen.
*Het diagram dat hier wordt getoond, is slechts ter referentie. Raadpleeg de oriëntatie van de USB Header.

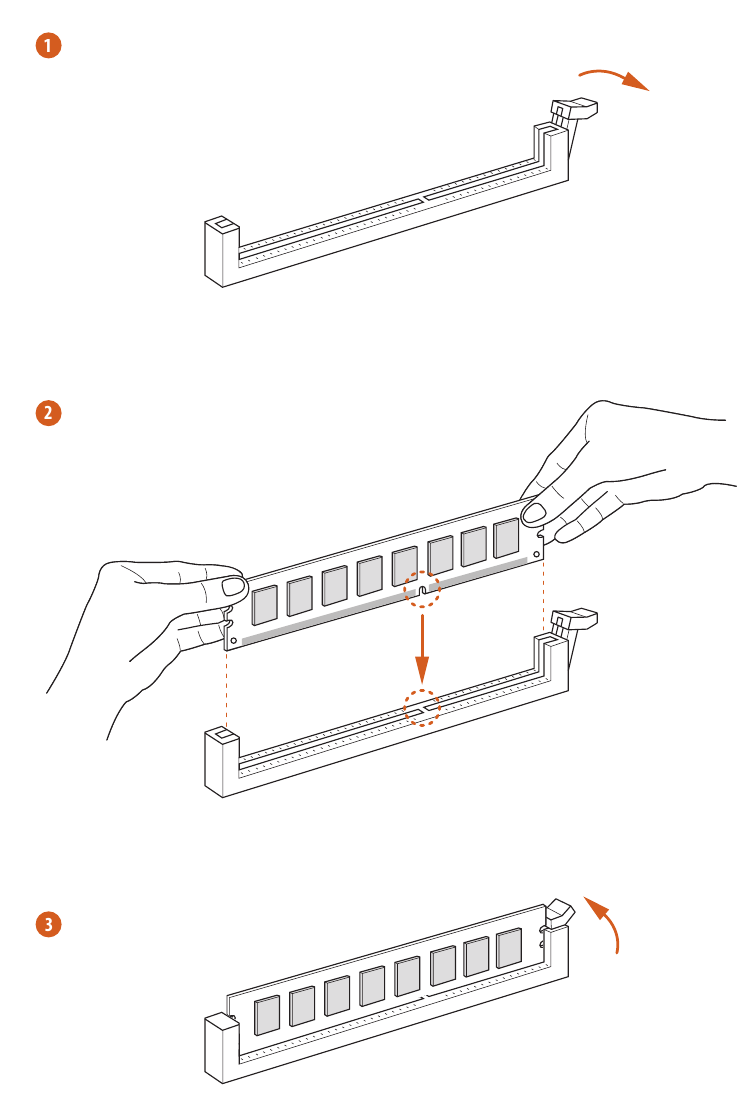

Geheugenmodules installeren (DIMM)

Dit moederbord heeft twee 288-pins DDR4 (Double Data Rate 4) DIMM-slots en ondersteunt Dual Channel Memory Technology.

1. Voor een dual-channelconfiguratie moet u altijd identieke (hetzelfde merk, snelheid, grootte en chiptype) DDR4 DIMM-paren installeren.
2. Het is niet mogelijk om Dual Channel Memory Technology te activeren met slechts één geïnstalleerde geheugenmodule.
3. Het is niet toegestaan om een DDR-, DDR2- of DDR3-geheugenmodule in een DDR4-slot te installeren; anders kunnen dit moederbord en DIMM beschadigd raken.

AMD non-XMP-ondersteuning voor geheugenfrequentie
Ryzen Series CPU's (Vermeer):

Ryzen Series CPU's (Matisse):

Ryzen Series CPU's (Renoir):

Ryzen Series CPU's (Pinnacle Ridge):

Ryzen Series CPU's (Picasso):

Ryzen Series CPU's (Summit Ridge):

Ryzen Series CPU's (Raven Ridge):

SR: Single rank DIMM, 1Rx4 of 1Rx8 op het DIMM-modulelabel
DR: Dual rank DIMM, 2Rx4 of 2Rx8 op het DIMM-modulelabel
De DIMM past maar in één juiste richting. Het zal permanente schade toebrengen aan het moederbord en de DIMM als u de DIMM met geweld in de verkeerde richting in de slot steekt.

Uitbreidingsslots (PCIe-slots)

Er zijn 2 PCIe-slots op het moederbord.
Voordat u een uitbreidingskaart installeert, moet u ervoor zorgen dat de voeding is uitgeschakeld of dat het netsnoer is losgekoppeld. Lees de documentatie van de uitbreidingskaart en maak de nodige hardware-instellingen voor de kaart voordat u met de installatie begint.

PCIe-slots:
PCIE1 (PCIe 2.0 x1-slot) wordt gebruikt voor PCIe x1-lanebreedtekaarten
PCIE2 (PCIe 3.0 x16-slot) wordt gebruikt voor PCIe x16-lanebreedte grafische kaarten.

PCIe-slotconfiguraties

Voor een betere thermische omgeving sluit u een chassisventilator aan op de chassisventilatorconnector (CHA_FAN1 of CHA_FAN2 ) van het moederbord wanneer u meerdere grafische kaarten gebruikt.

Jumpers instellen

De afbeelding laat zien hoe jumpers worden ingesteld. Wanneer de jumperkap op de pinnen is geplaatst, is de jumper "Gesloten". Als er geen jumperkap op de pinnen is geplaatst, is de jumper "Open".

Clear CMOS Header (CLRCMOS1) (zie nr. 16)

2-pins Jumper

Gesloten: CMOS wissen Open: Standaard

Met CLRCMOS1 kunt u de gegevens in CMOS wissen. De gegevens in CMOS omvatten systeeminformatie zoals systeemwachtwoord, datum, tijd en systeeminstellingen. Om de systeemparameters te wissen en terug te zetten naar de standaardinstellingen, schakelt u de computer uit en trekt u de stekker uit het stopcontact. Gebruik vervolgens een jumperkap om de pinnen op CLRCMOS1 gedurende 3 seconden te sluiten. Vergeet niet om de jumperkap te verwijderen na het wissen van de CMOS. Als u de CMOS moet wissen wanneer u net klaar bent met het bijwerken van het BIOS, moet u eerst het systeem opstarten en het vervolgens afsluiten voordat u de clear-CMOS-actie uitvoert.
Als u de CMOS wist, kan het openen van de behuizing worden gedetecteerd. Pas de BIOS-optie "Clear Status" aan om de record van de eerdere chassisintrusiestatus te wissen.

On-board headers en connectoren

On-board headers en connectoren zijn GEEN jumpers. Plaats GEEN jumperkappen over deze headers en connectoren. Het plaatsen van jumperkappen over de headers en connectoren veroorzaakt permanente schade aan het moederbord.

Systeempaneel Header (9-pins PANEL1) (zie nr. 12)

Sluit de aan/uit-knop, resetknop en systeemstatusindicator op het chassis aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

PWRBTN (Aan/uit-knop):
Sluit aan op de aan/uit-knop op het voorpaneel van het chassis. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-knop.

RESET (Resetknop):
Sluit aan op de resetknop op het voorpaneel van het chassis. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.

PLED (Systeemvoedings-LED):
Sluit aan op de voedingsstatusindicator op het voorpaneel van het chassis. De LED brandt wanneer het systeem in werking is. De LED blijft knipperen wanneer het systeem in de S1/S3-slaapstand staat. De LED is uit wanneer het systeem in de S4-slaapstand staat of is uitgeschakeld (S5).

HDLED (Harde schijf activiteit-LED):
Sluit aan op de activiteit-LED van de harde schijf op het voorpaneel van het chassis. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
Het ontwerp van het voorpaneel kan per chassis verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-knop, resetknop, voedings-LED, activiteit-LED van de harde schijf, luidspreker enz. Wanneer u de voorpaneelmodule van uw chassis op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

Chassis Intrusion en luidspreker Header (7-pins SPK_CI1) (zie nr. 13)		Sluit de chassis intrusion en de chassis luidspreker aan op deze header.
Serial ATA3 Connectoren Rechte hoek: (SATA3_1: zie nr. 11) (SATA3_2: zie nr. 10) (SATA3_3: zie nr. 8) (SATA3_4: zie nr. 9)		Deze vier SATA3-connectoren ondersteunen SATA-datakabels voor interne opslagapparaten met een gegevensoverdrachtsnelheid tot 6,0 Gb/s.
USB 2.0 Headers (9-pins USB_3_4) (zie nr. 6) (9-pins USB_5_6) (zie nr. 7)		Er zijn twee headers op dit moederbord. Elke USB 2.0-header kan twee poorten ondersteunen.
USB 3.2 Gen1 Header (19-pins USB3_5_6) (zie nr. 5)		Er is één header op dit moederbord. Elke USB 3.2 Gen1-header kan twee poorten ondersteunen.
Voorpaneel Audio Header (9-pins HD_AUDIO1) (zie nr. 17)		Deze header is voor het aansluiten van audioapparaten op het audio paneel aan de voorkant.

1. High Definition Audio ondersteunt Jack Sensing, maar de paneel draad op het chassis moet HDA ondersteunen om correct te functioneren. Volg de instructies in onze handleiding en chassis handleiding om uw systeem te installeren.
2. Als u een AC'97-audiopaneel gebruikt, installeer het dan op de audioheader van het voorpaneel door de onderstaande stappen te volgen:
   1. Sluit Mic_IN (MIC) aan op MIC2_L.
   2. Sluit Audio_R (RIN) aan op OUT2_R en Audio_L (LIN) op OUT2_L.
   3. Sluit Ground (GND) aan op Ground (GND).
   4. MIC_RET en OUT_RET zijn alleen voor het HD-audiopaneel. U hoeft ze niet aan te sluiten voor het AC'97-audiopaneel.
   5. Om de microfoon aan de voorkant te activeren, gaat u naar het "FrontMic" (FrontMic) tabblad in het Realtek-configuratiescherm en past u "Recording Volume" (Opnamevolume) aan.

Chassis Fan Connector (4-pins CHA_FAN1) (zie nr. 18)		Sluit ventilatorkabels aan op de ventilatorconnectoren en stem de zwarte draad af op de aardingspin.
(3-pins CHA_FAN2) (zie nr. 15)
CPU Fan Connector (4-pins CPU_FAN1) (zie nr. 2)		Dit moederbord biedt een 4-pins CPU-ventilator (Quiet Fan) connector. Als u van plan bent om een 3-pins CPU-ventilator aan te sluiten, sluit deze dan aan op Pin 1-3.
ATX Power Connector (24-pins ATXPWR1) (zie nr. 4)		Dit moederbord biedt een 24-pins ATX-stroomconnector. Om een 20-pins ATX-voeding te gebruiken, sluit u deze aan langs Pin 1 en Pin 13.
ATX 12V Power Connector (4-pins ATX12V1) (zie nr. 1)		Sluit een ATX 12V-voeding aan op deze connector. *De stekker van de voeding past maar in één richting in deze connector.
Seriële Poort Header (9-pins COM1) (zie nr. 14)		Deze COM1-header ondersteunt een seriële poortmodule.

Installatiegids M.2_SSD (NGFF) module

De M.2, ook wel bekend als de Next Generation Form Factor (NGFF), is een kleine en veelzijdige kaartrandconnector die mPCIe en mSATA moet vervangen. De Ultra M.2 Socket (M2_1) ondersteunt SATA3 6.0 Gb/s modules en M.2 PCIe modules tot Gen3 x4 (32 Gb/s) (met Vermeer, Matisse, Picasso, Summit Ridge, Raven Ridge, Renoir en Pinnacle Ridge) of Gen3 x2 (16 Gb/s) (met Athlon 2xxGE series APU).

De M.2_SSD (NGFF) module installeren

1. Bereid een M.2_SSD (NGFF) module en de schroef voor.

2. Afhankelijk van het PCB-type en de lengte van je M.2_SSD (NGFF) module, zoek je de bijbehorende moerlocatie om te gebruiken.


   Nr.	1	2	3
   Moerlocatie	A	B	C
   PCB-lengte	4.2cm	6cm	8cm
   Moduletype	Type 2242	Type2260	Type 2280

3. Verplaats de afstandhouder op basis van het moduletype en de lengte. De afstandhouder is standaard op moerlocatie D geplaatst. Sla stap 3 en 4 over en ga direct naar stap 5 als je de standaard moer gaat gebruiken. Anders maak je de afstandhouder met de hand los.

4. Trek de gele beschermfolie van de te gebruiken moer. Draai de afstandhouder met de hand vast in de gewenste moerlocatie op het moederbord.

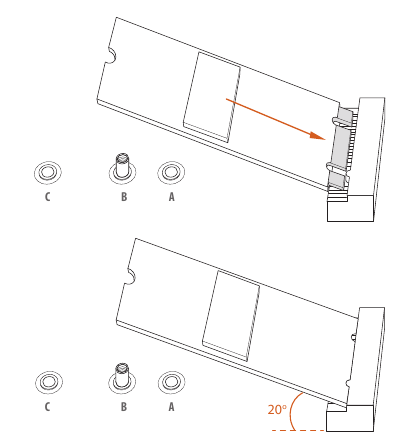

5. Lijn de M.2 (NGFF) SSD-module uit en plaats deze voorzichtig in de M.2-sleuf. Houd er rekening mee dat de M.2 (NGFF) SSD-module slechts in één richting past.

6. Draai de schroef vast met een schroevendraaier om de module op zijn plaats te bevestigen. Draai de schroef niet te vast, want dit kan de module beschadigen.


M.2_SSD (NGFF) Module Ondersteuningslijst

Voor de nieuwste updates van de M.2_SSD (NFGG) module ondersteuningslijst, bezoek onze website voor details: http://www.asrock.com
