ASROCK H110 Pro BTC+ installatiehandleiding

Configuratie

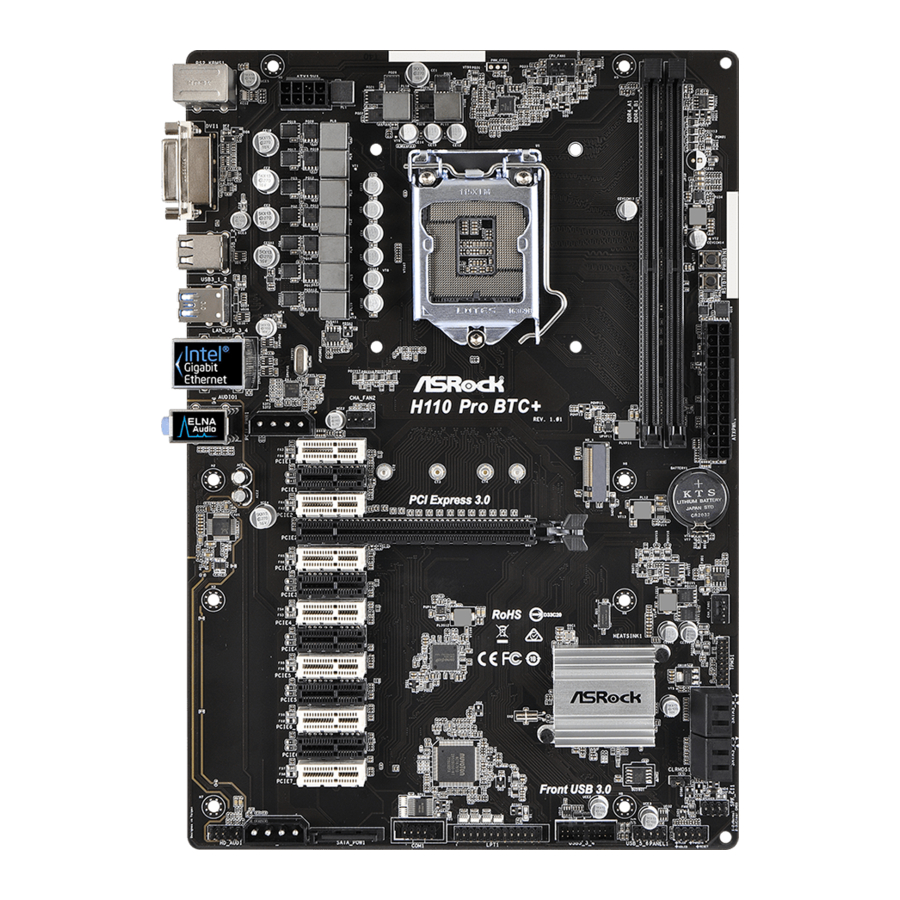

1. ASRock H110 Pro BTC+ moederbord

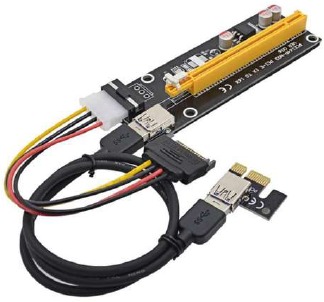

2. 13 x PCIe riser kit
3. 13 x AMD / 8 x AMD + 5 x NVIDIA grafische kaarten.
4. Speciaal frame voor 13 grafische kaarten en extra componenten
5. SSD opstartschijf
6. Minimaal 4 GB RAM (8 GB wordt aanbevolen)
7. Adapter voor dubbele voeding (optioneel)
8. Totaal voeding minstens 2400 W (afhankelijk van de systeemconfiguratie) *

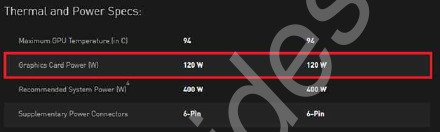

*We raden gebruikers aan om de officiële website van de leverancier van de grafische kaart te bezoeken om de TDP van de grafische kaart te controleren. Raadpleeg het volgende voorbeeld.

Nvidia GTX1060: Elke kaart heeft 120 W vermogen nodig.
Link: https://www.nvidia.com/en-us/geforce/products/10series/geforce-gtx-1060/

AMD RX470: Elke kaart heeft 120 W vermogen nodig.
Link: http://www.amd.com/en-gb/products/graphics/radeon-rx-series/radeon-rx-470

Als het systeem acht RX470 en vijf GTX1060 gebruikt, is de totale som inclusief andere componenten 1810 W. Rekening houdend met de efficiëntie van de stroomomzetting, is de aanbevolen voeding voor dit voorbeeld minstens 2400 W.

Pre-installatie

1. Kies betrouwbare PCIe riser kits met een USB-verbinding en extra stroomtoevoer.

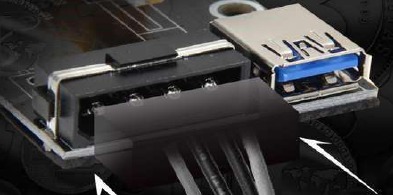

2. Sluit altijd een voeding aan op de stroomconnector van de PCIe riser kaart.

3. Als een secundaire voeding wordt gebruikt, gebruik dan een dubbele voedingsadapter om beide voedingen tegelijkertijd op te starten.
   1. Afhankelijk van de systeemconfiguratie en het type en aantal grafische kaarten, raden we aan om minstens 2400 W te hebben voor 13 GPU mining.
   2. We raden ten zeerste af om de voeding aan te zetten door de specifieke draad op de 24-pins ATX-kabel kort te sluiten.

Raadpleeg de onderstaande afbeelding voor stroomaansluitingen (exclusief de vereiste aansluitingen op de PCIe riser kaarten).

De stappen om het systeem te installeren

1. Installeer de Skylake- of Kaby Lake CPU en DDR4-geheugen op de H110 Pro BTC+.

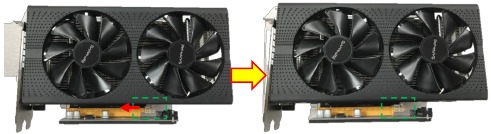

2. Steek de grafische kaart in de PCIe riser kaart en zorg ervoor dat de vergrendeling goed vastzit.

3. Sluit de voeding rechtstreeks aan op de grafische kaart EN de PCIe riser kaart.

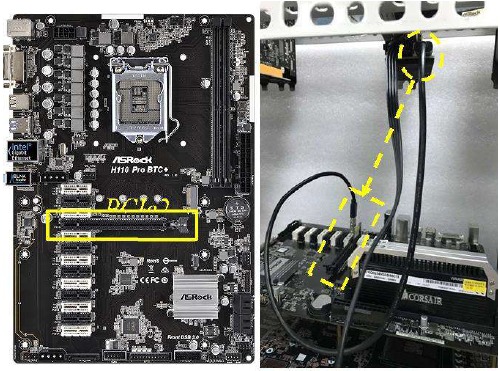

4. De eerste mining kit (PCIe riser + grafische kaart + stroomaansluitingen) moet worden geïnstalleerd op slot PCIE2. Dat is de x16 slot.

5. Sluit de hoofdvoeding aan op de PCIE PWR- en SATA PWR-headers en op de standaard 24-pins ATX-connector en 4/8-pins 12V-connector.

6. Schakel de wisselstroom in en installeer het besturingssysteem (OS).
7. Na het voltooien van de OS-installatie, installeert u de grafische driver.
8. Start het systeem opnieuw op om het besturingssysteem te openen en zorg ervoor dat de grafische driver correct is geïnstalleerd.
9. Ga naar apparaatbeheer om te controleren of de grafische kaart correct wordt gedetecteerd. Sluit het systeem af en schakel de wisselstroom uit.
10. Installeer de tweede mining kit op de bovenste PCIe x1 slot (die het dichtst bij de CPU ligt) en herhaal stappen 3, 4, 8 en 9.

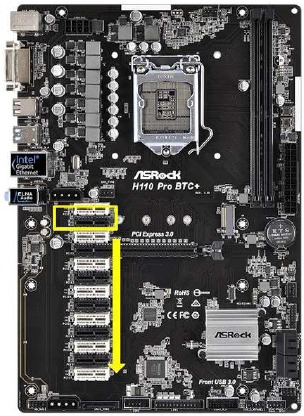

11. Installeer de andere mining kits op de andere PCIe x1 slots, van boven naar beneden. Installeer één kit tegelijk en herhaal elke keer de stappen 3, 4, 8 en 9.

12. Na het installeren van de 13 mining kits, grafische driver(s) en software, is het systeem klaar voor mining.

Opmerking:

1. Vanwege de hoge temperaturen van de grafische kaarten, zet alle grafische kaartventilatoren op volle snelheid.
2. Als u geïntegreerde grafische kaart als hoofdoutput wilt gebruiken, stel dan het volgende in:
   BIOS > Advanced > Chipset Configuration > IGPU Multi-Monitor > Enabled (Ingeschakeld)
   BIOS > Advanced > Chipset Configuration > Primary Graphics Adapter > Onboard
   Installeer vervolgens het besturingssysteem met behulp van de geïntegreerde grafische kaart.
3. Reserveer voldoende ruimte tussen alle grafische kaarten voor een goede warmteafvoer.

Raadpleeg de volgende link voor een installatievideo op ons YouTube-kanaal: https://www.youtube.com/watch?time_continue=3&v=c2EDN7xyjZ4
