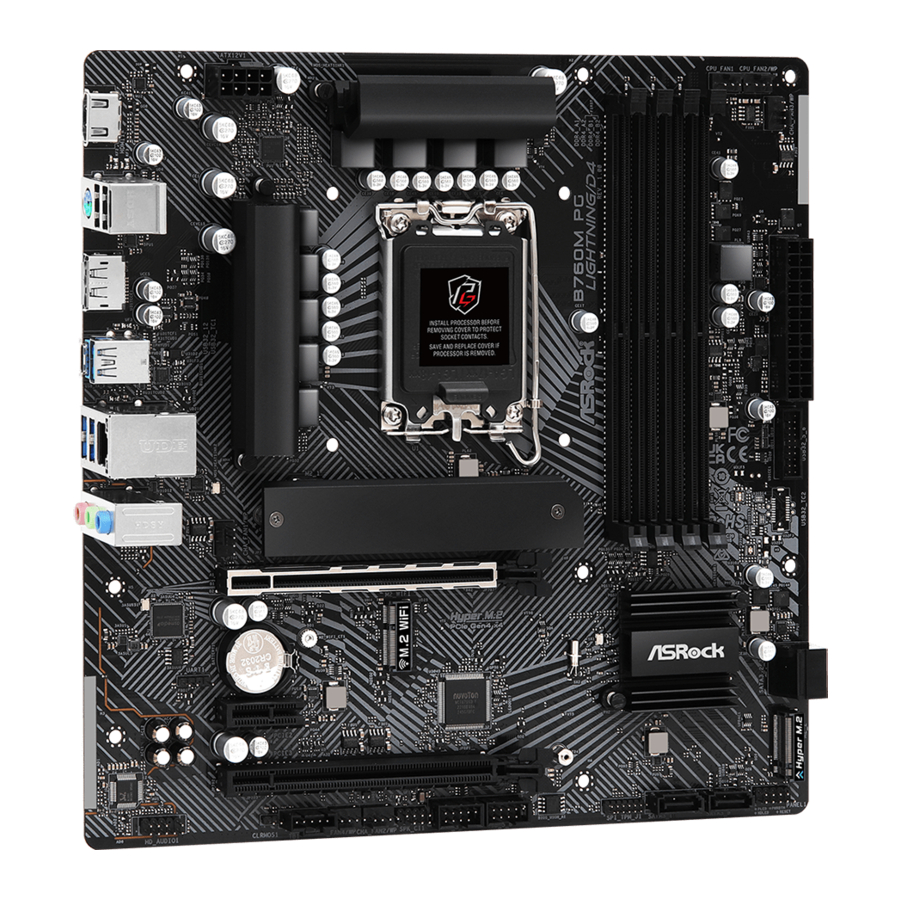

ASROCK PHANTOM GAMING B760M PG LIGHTNING/D4 Handleiding

Inleiding

Inhoud van de verpakking

• ASRock B760M PG Lightning/D4 Moederbord (Micro ATX-vormfactor)
• ASRock B760M PG Lightning/D4 Gebruikershandleiding
• 2 x Seriële ATA (SATA) datakabels (optioneel)
• 1 x I/O-paneelafscherming
• 3 x Schroeven voor M.2-sockets (optioneel)
• 1 x Standoff voor M.2-socket (optioneel)

Specificaties

* Voor gedetailleerde productinformatie, bezoek onze website: http://www.asrock.com
Houd er rekening mee dat er een zeker risico verbonden is aan overklokken, inclusief het aanpassen van de instelling in het BIOS, het toepassen van Untied Overclocking Technology of het gebruik van overklokhulpmiddelen van derden. Overklokken kan de stabiliteit van uw systeem beïnvloeden of zelfs schade veroorzaken aan de componenten en apparaten van uw systeem. Het moet op eigen risico en kosten worden gedaan. Wij zijn niet verantwoordelijk voor mogelijke schade veroorzaakt door overklokken.

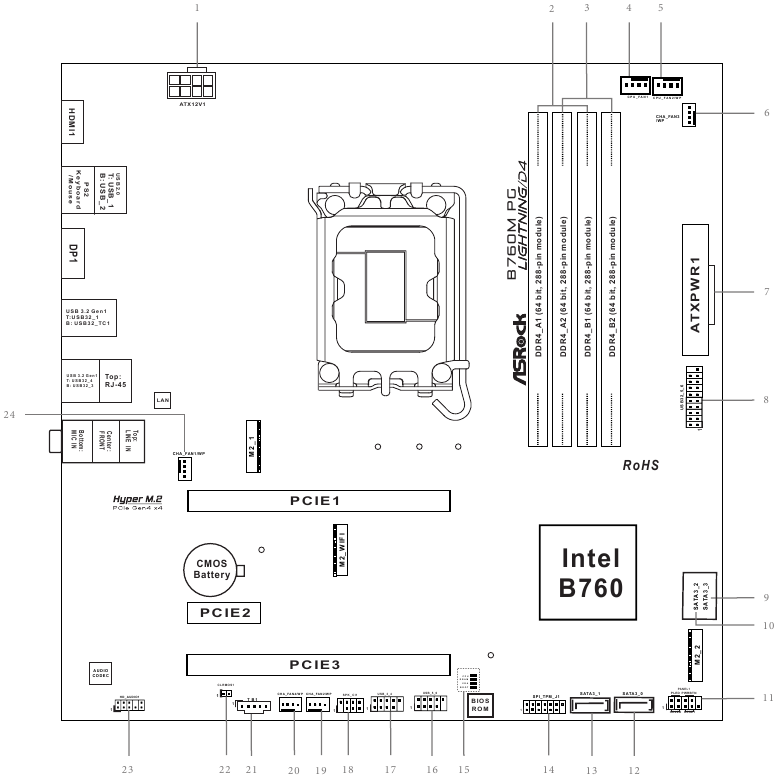

Moederbordindeling

I/O-paneel

* Er bevinden zich twee LED's op elke LAN-poort. Raadpleeg de onderstaande tabel voor de LAN-poort LED-indicaties.

** Functie van de audiopoorten in 7.1-kanaalsconfiguratie:

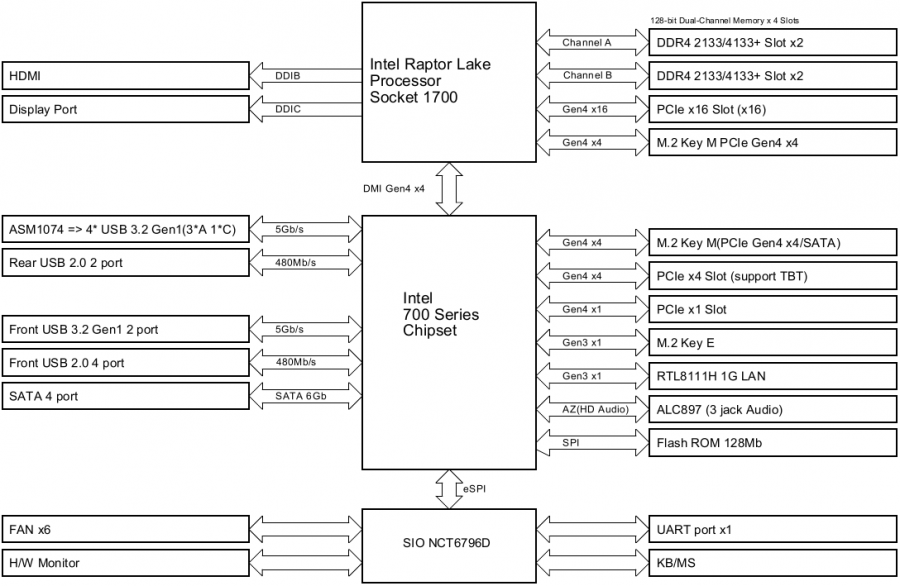

Blokschema

Installatie

Dit is een Micro ATX-form factor moederbord. Voordat u het moederbord installeert, dient u de configuratie van uw chassis te bestuderen om er zeker van te zijn dat het moederbord erin past.

Voorzorgsmaatregelen vóór installatie
Let op de volgende voorzorgsmaatregelen voordat u moederbordcomponenten installeert of moederbordinstellingen wijzigt.

• Zorg ervoor dat u het netsnoer loskoppelt voordat u moederbordcomponenten installeert of verwijdert. Als u dit niet doet, kan dit leiden tot lichamelijk letsel en schade aan de moederbordcomponenten.
• Om schade door statische elektriciteit aan de componenten van het moederbord te voorkomen, mag u uw moederbord NOOIT rechtstreeks op een tapijt plaatsen. Denk er ook aan om een geaarde polsband te gebruiken of een veilig geaard object aan te raken voordat u de componenten hanteert.
• Houd componenten vast aan de randen en raak de IC's niet aan.
• Wanneer u componenten verwijdert, plaats ze dan op een geaarde antistatische pad of in de zak die bij de componenten wordt geleverd.
• Draai de schroeven niet te vast wanneer u ze gebruikt om het moederbord aan het chassis te bevestigen! Dit kan het moederbord beschadigen.

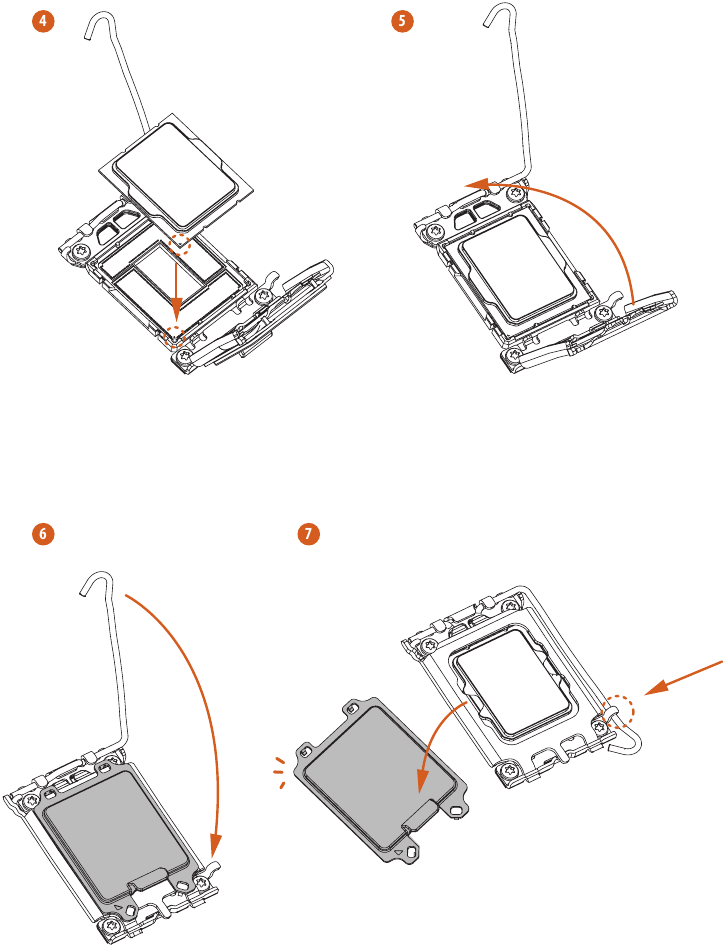

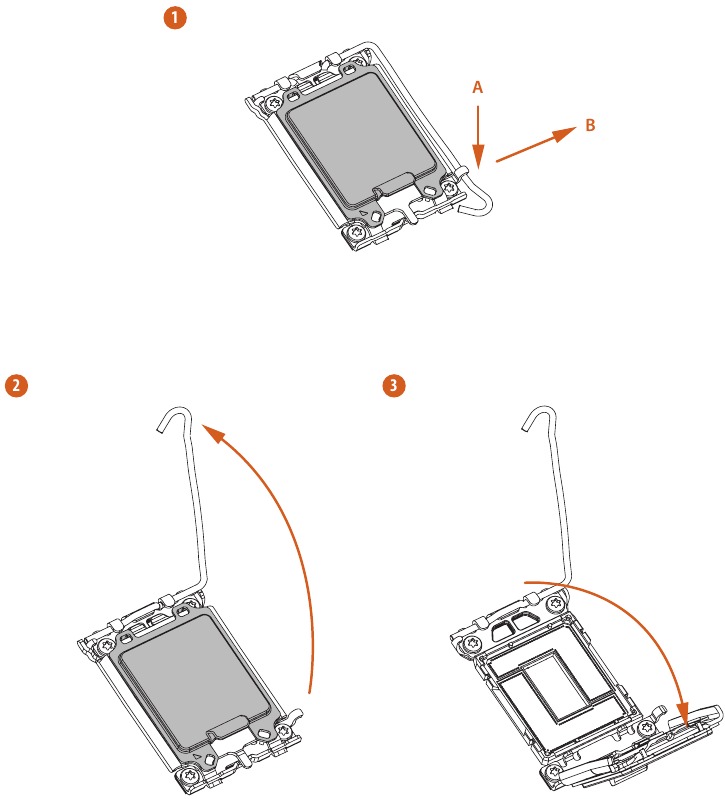

De CPU installeren

1. Voordat u de 1700-pins CPU in de socket plaatst, dient u te controleren of de PnP-dop op de socket zit, of het CPU-oppervlak onrein is of dat er gebogen pinnen in de socket zitten. Forceer de CPU niet in de socket als een van de bovenstaande situaties zich voordoet. Anders zal de CPU ernstig beschadigd raken.
2. Koppel alle stroomkabels los voordat u de CPU installeert.

Bewaar en vervang de afdekking als de processor wordt verwijderd. De afdekking moet worden geplaatst als u het moederbord wilt retourneren voor service na verkoop.

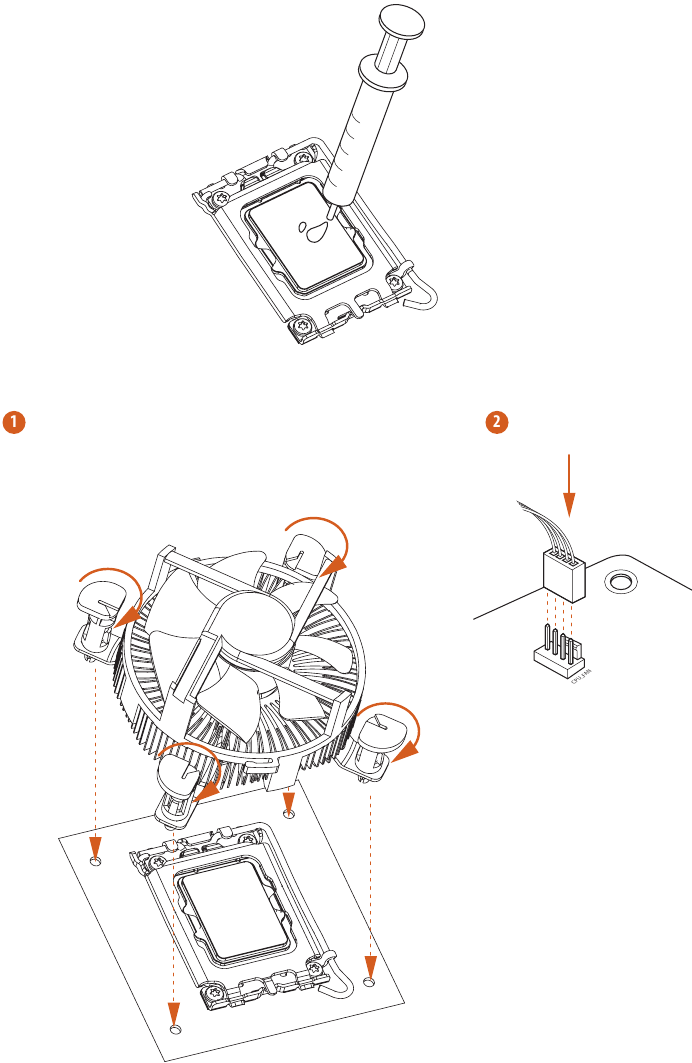

De CPU-ventilator en het koellichaam installeren

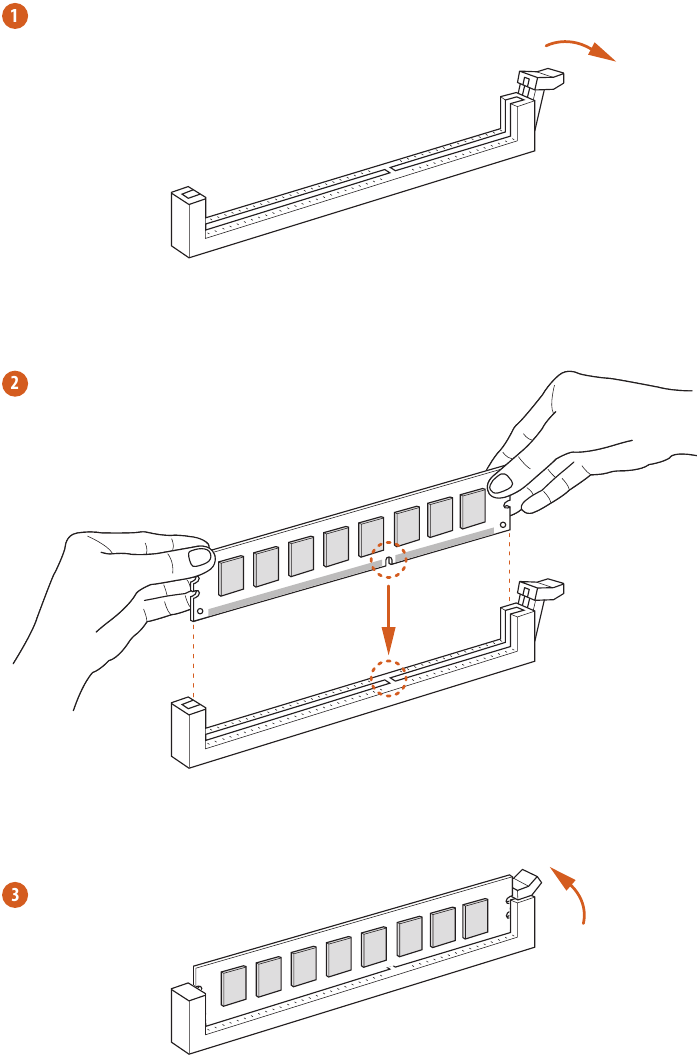

Geheugenmodules installeren (DIMM)

Dit moederbord is voorzien van vier 288-pins DDR4-DIMM-slots (Double Data Rate 4) en ondersteunt Dual Channel Memory Technology.

1. Voor een dual-channelconfiguratie moet u altijd identieke (hetzelfde merk, snelheid, grootte en chiptype) DDR4-DIMM-paren installeren.
2. Het is niet mogelijk om Dual Channel Memory Technology te activeren met slechts één of drie geïnstalleerde geheugenmodules.
3. Het is niet toegestaan om een DDR-, DDR2- of DDR3-geheugenmodule in een DDR4-slot te installeren; anders kunnen dit moederbord en de DIMM beschadigd raken.
4. De DIMM past slechts in één juiste richting. Het zal permanente schade aan het moederbord en de DIMM veroorzaken als u de DIMM met geweld in de slot steekt in een verkeerde richting.

Aanbevolen geheugenconfiguratie

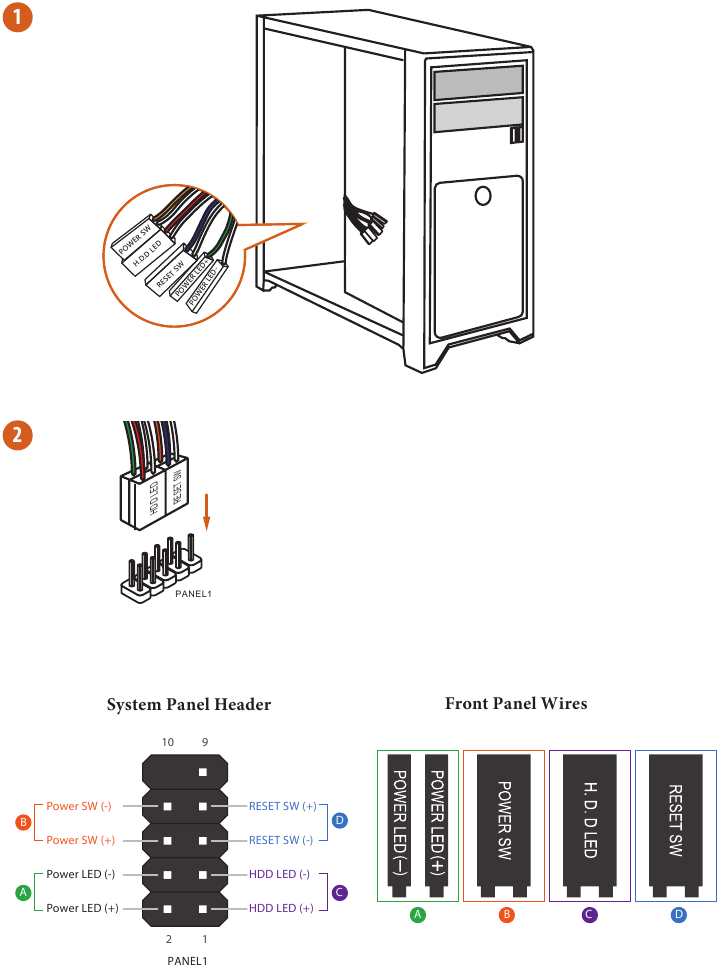

De header van het voorpaneel aansluiten

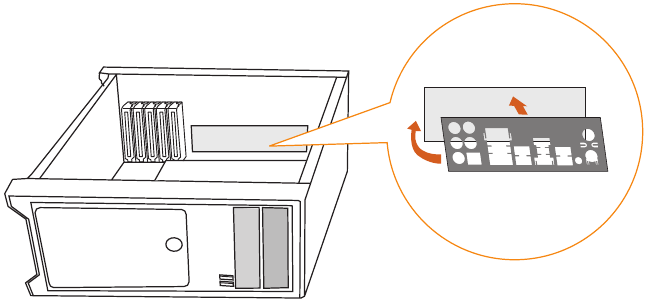

Het I/O-paneelschild installeren

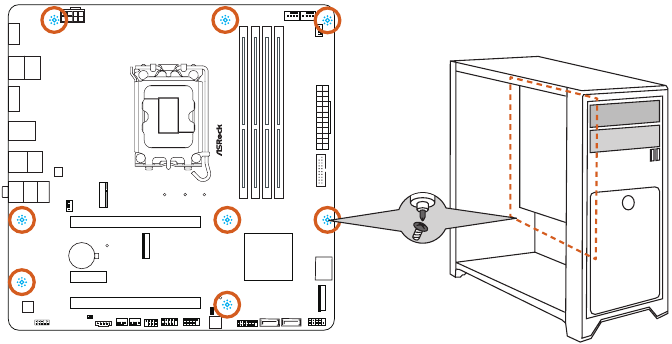

Het moederbord installeren

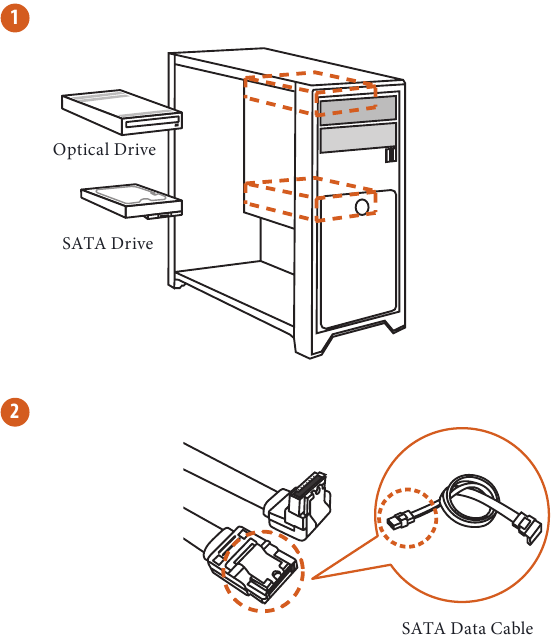

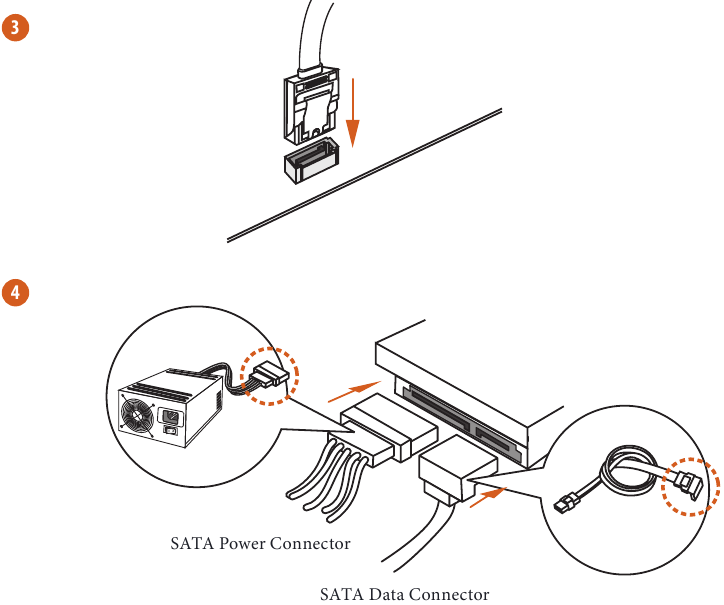

SATA-schijven installeren

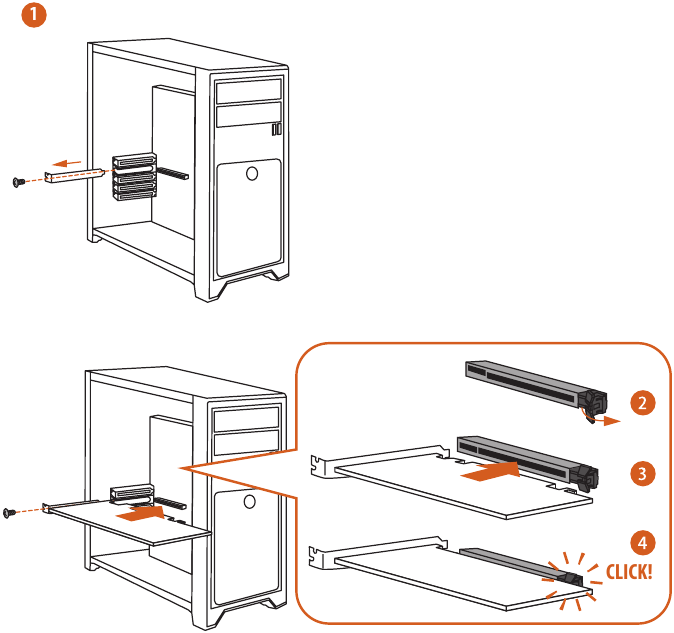

Een grafische kaart installeren

Uitbreidingsslots (PCIe-slots)

Er zijn 3 PCIe-slots op het moederbord.
Zorg ervoor dat de voeding is uitgeschakeld of dat het netsnoer is losgekoppeld voordat u een uitbreidingskaart installeert. Lees de documentatie van de uitbreidingskaart en breng de nodige hardware-instellingen voor de kaart aan voordat u met de installatie begint.

PCIe-slots:
PCIE1 (PCIe 4.0 x16-slot) wordt gebruikt voor grafische kaarten met PCIe x16-baanbreedte.
PCIE2 (PCIe 4.0 x1-slot) wordt gebruikt voor kaarten met PCIe x1-baanbreedte.
PCIE3 (PCIe 4.0 x16-slot) wordt gebruikt voor grafische kaarten met PCIe x4-baanbreedte.

PCIe-slotconfiguraties

Voor een betere thermische omgeving dient u een chassisventilator aan te sluiten op de chassisventilatorconnector (CHA_FAN1~4/WP) van het moederbord wanneer u meerdere grafische kaarten gebruikt.

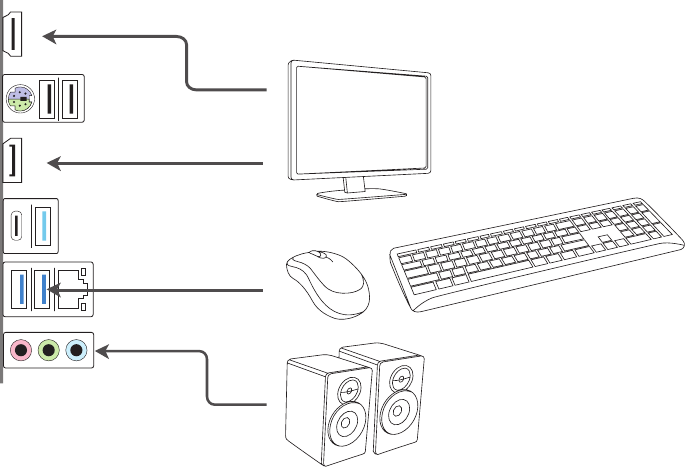

Randapparatuur aansluiten

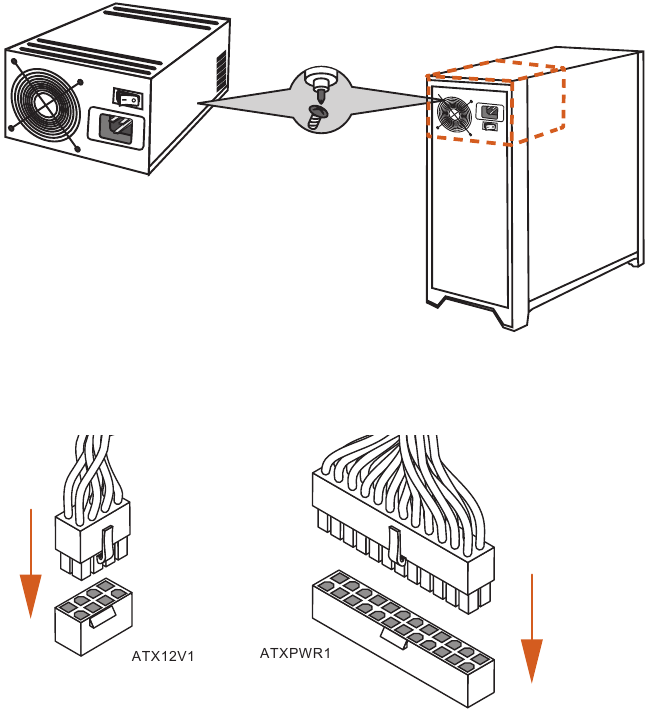

De stroomconnectoren aansluiten

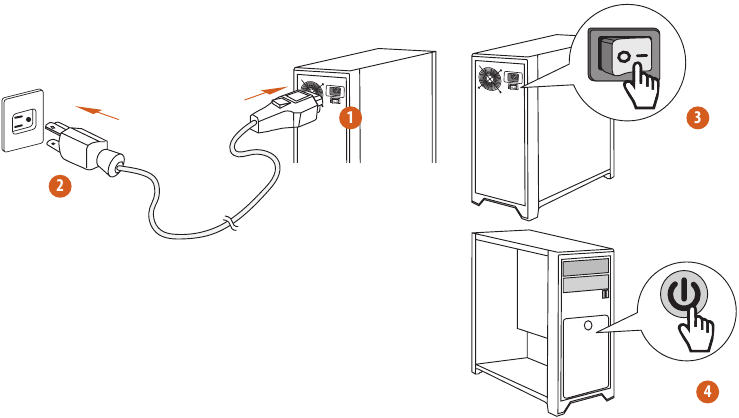

Inschakelen

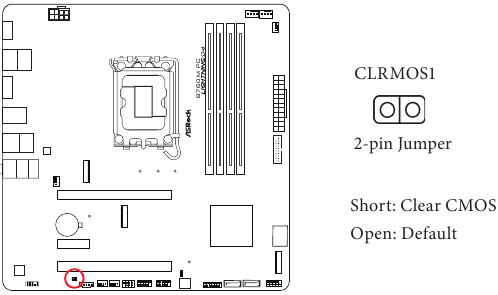

Jumpers instellen

De afbeelding laat zien hoe jumpers zijn ingesteld. Wanneer de jumperkap op de pinnen is geplaatst, is de jumper "Short". Als er geen jumperkap op de pinnen is geplaatst, is de jumper "Open".

Clear CMOS Jumper
(CLRMOS1) (zie "Moederbord lay-out", nr. 22)
Met CLRMOS1 kunt u de gegevens in CMOS wissen. De gegevens in CMOS bevatten systeeminstellingen zoals systeemwachtwoord, datum, tijd en systeeminstellingen. Om de systeemparameters te wissen en terug te zetten naar de standaardinstellingen, schakelt u de computer uit en koppelt u het netsnoer los. Gebruik vervolgens een jumperkap om de pinnen op CLRMOS1 gedurende 3 seconden te kortsluiten. Vergeet niet om de jumperkap te verwijderen na het wissen van de CMOS. Als u de CMOS moet wissen wanneer u net de BIOS hebt bijgewerkt, moet u eerst het systeem opstarten en het vervolgens uitschakelen voordat u de clear-CMOS-actie uitvoert.

On-board headers en aansluitingen

On-board headers en aansluitingen zijn GEEN jumpers. Plaats GEEN jumperkappen over deze headers en aansluitingen. Het plaatsen van jumperkappen over de headers en aansluitingen veroorzaakt permanente schade aan het moederbord.

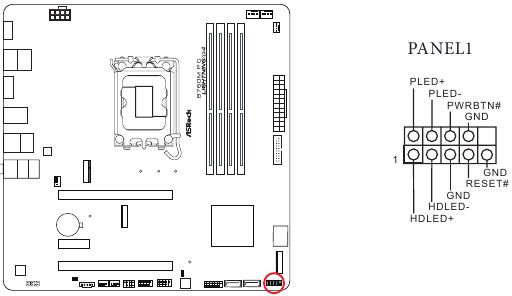

Systeempaneel-header
(9-pins PANEL1) (zie "Moederbordindeling", nr. 11)
Sluit de aan/uit-knop, resetknop en systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pin-toewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

PWRBTN (Aan/uit-knop): Sluit aan op de aan/uit-knop op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-knop.
RESET (Resetknop): Sluit aan op de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en er geen normale herstart kan worden uitgevoerd.
PLED (Systeemvoedings-LED): Sluit aan op de voedingsstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED blijft knipperen wanneer het systeem in de S1/S3-slaapstand staat. De LED is uitgeschakeld wanneer het systeem in de S4-slaapstand staat of is uitgeschakeld (S5).
HDLED (Harde schijf activiteit-LED): Sluit aan op de harde schijf activiteit-LED op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-knop, resetknop, aan/uit-LED, harde schijf activiteit-LED, luidspreker enz. Wanneer u uw voorpaneelmodule van de behuizing op deze header aansluit, zorg er dan voor dat de draadtoewijzingen en de pin-toewijzingen correct overeenkomen.

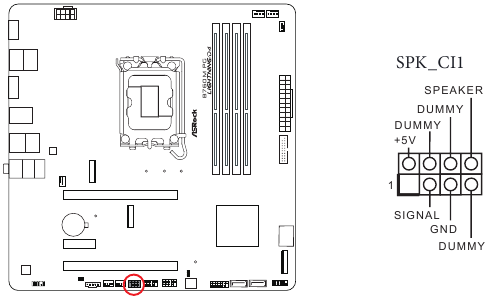

Behuizinginbraak- en luidsprekerheader
(7-pins SPK_CI1) (zie "Moederbordindeling", nr. 18)
Sluit de behuizinginbraak en de behuizingsluidspreker aan op deze header.

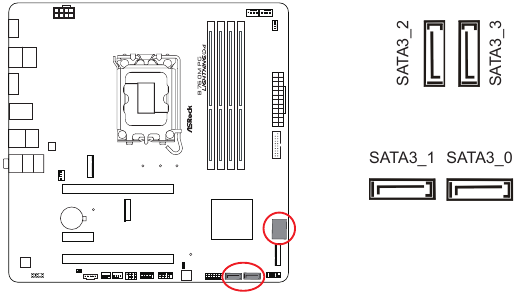

Serial ATA3-aansluitingen
Verticaal:
(SATA3_0) (zie "Moederbordindeling", nr. 12)
(SATA3_1) (zie "Moederbordindeling", nr. 13)
Rechte hoek:
(SATA3_2) (zie "Moederbordindeling", nr. 10) (Boven)
(SATA3_3) (zie "Moederbordindeling", nr. 9) (Onder)
Deze vier SATA3-aansluitingen ondersteunen SATA-datakabels voor interne opslagapparaten met een gegevensoverdrachtsnelheid tot 6,0 Gb/s.

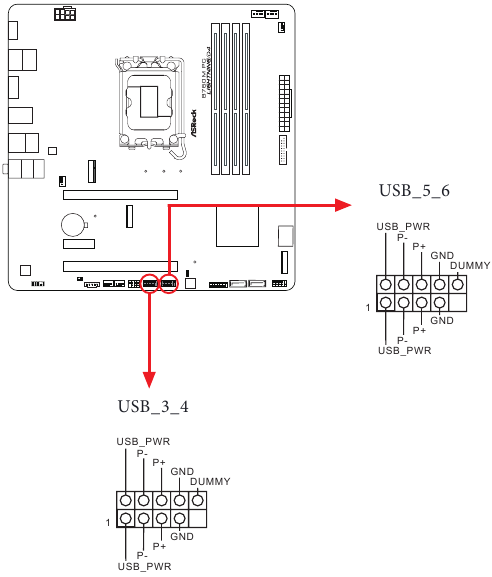

USB 2.0-headers
(9-pins USB_3_4) (zie "Moederbordindeling", nr. 17)
(9-pins USB_5_6) (zie "Moederbordindeling", nr. 16)
Er zijn twee headers op dit moederbord. Elke USB 2.0-header kan twee poorten ondersteunen.

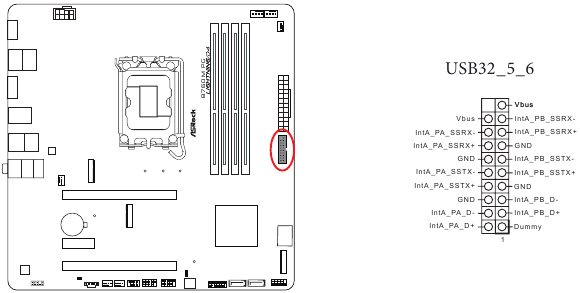

USB 3.2 Gen1-header
(19-pins USB32_5_6) (zie "Moederbordindeling", nr. 8)
Er is één USB 3.2 Gen1-header op dit moederbord. Deze USB 3.2 Gen1-header

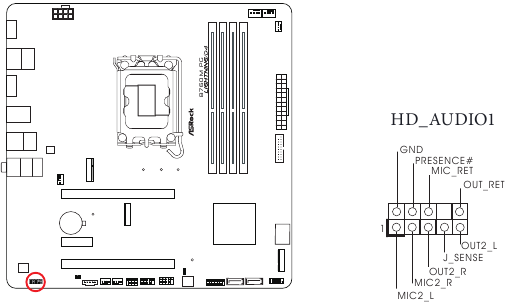

Audioheader voor voorpaneel
(9-pins HD_AUDIO1) (zie "Moederbordindeling", nr. 23)
Deze header is bedoeld om audioapparaten aan te sluiten op het audiopaneel aan de voorkant.

High Definition Audio ondersteunt Jack Sensing, maar de paneeldraad op de behuizing moet HDA ondersteunen om correct te kunnen functioneren. Volg de instructies in onze handleiding en de handleiding van de behuizing om uw systeem te installeren.

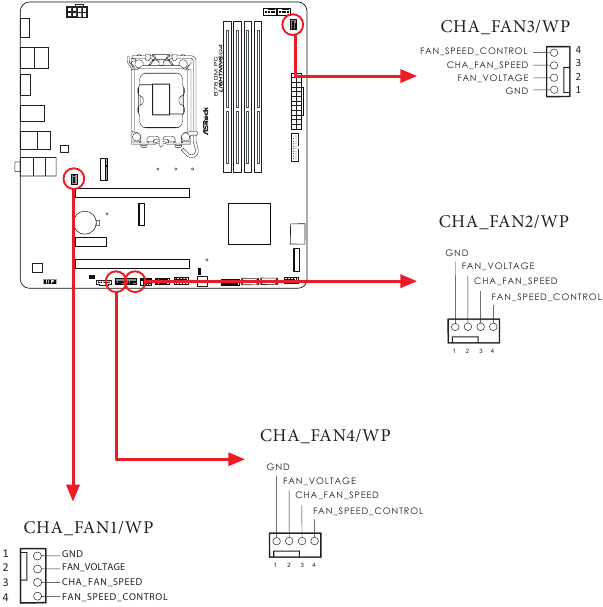

Ventilatoraansluitingen behuizing/waterpomp
(4-pins CHA_FAN1/WP) (zie "Moederbordindeling", nr. 24)
(4-pins CHA_FAN2/WP) (zie "Moederbordindeling", nr. 19)
(4-pins CHA_FAN3/WP) (zie "Moederbordindeling", nr. 6)
(4-pins CHA_FAN4/WP) (zie "Moederbordindeling", nr. 20)
Dit moederbord biedt vier 4-pins ventilatoraansluitingen voor waterkoeling van de behuizing. Als u van plan bent om een 3-pins waterkoeler-ventilator voor de behuizing aan te sluiten, sluit deze dan aan op pin 1-3.

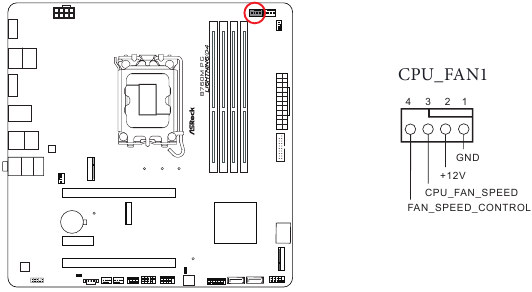

CPU-ventilatoraansluiting
(4-pins CPU_FAN1) (zie "Moederbordindeling", nr. 4)
Dit moederbord is voorzien van een 4-pins CPU-ventilatoraansluiting (stille ventilator). Als u van plan bent een 3-pins CPU-ventilator aan te sluiten, sluit deze dan aan op pin 1-3.

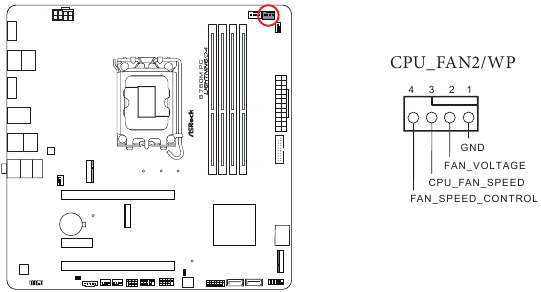

CPU/waterpomp-ventilatoraansluiting
(4-pins CPU_FAN2/WP) (zie "Moederbordindeling", nr. 5)
Dit moederbord biedt een 4-pins waterkoeling CPU-ventilatoraansluiting. Als u van plan bent een 3-pins CPU-waterkoeler-ventilator aan te sluiten, sluit deze dan aan op pin 1-3.

ATX-voedingsaansluiting
(24-pins ATXPWR1) (zie "Moederbordindeling", nr. 7)
Dit moederbord is voorzien van een 24-pins ATX-voedingsaansluiting. Om een 20-pins ATX-voeding te gebruiken, steekt u deze langs pin 1 en pin 13.

ATX 12V-voedingsaansluiting
(8-pins ATX12V1) (zie "Moederbordindeling", nr. 1)
Dit moederbord is voorzien van een 8-pins ATX 12V-voedingsaansluiting. Om een 4-pins ATX-voeding te gebruiken, steekt u deze langs pin 1 en pin 5.

Zorg ervoor dat de aangesloten stroomkabel voor de CPU is en niet voor de grafische kaart. Sluit de PCIe-stroomkabel niet aan op deze aansluiting.

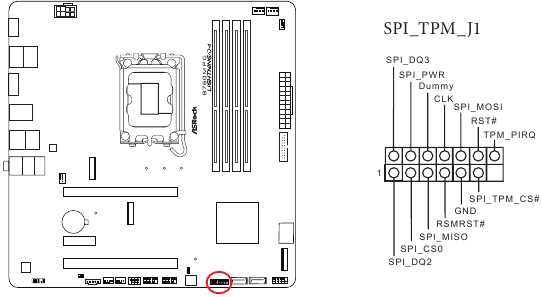

SPI TPM-header
(13-pins SPI_TPM_J1) (zie "Moederbordindeling", nr. 14)
Deze aansluiting ondersteunt het SPI Trusted Platform Module (TPM)-systeem, dat sleutels, digitale certificaten, wachtwoorden en gegevens veilig kan opslaan. Een TPM-systeem helpt ook de netwerkbeveiliging te verbeteren, digitale identiteiten te beschermen en de platformintegriteit te waarborgen.

Thunderbolt AIC-aansluiting
(5-pins TB1) (zie "Moederbordindeling", nr. 21)
Sluit een Thunderbolt™ add-in card (AIC) aan op de Thunderbolt AIC-aansluiting via de GPIO-kabel.
*Installeer de Thunderbolt™ AIC-kaart op PCIE3 (standaard slot).

Post Status Checker

Post Status Checker (PSC) diagnosticeert de computer wanneer gebruikers de machine inschakelen. Het zendt een rood licht uit om aan te geven of de CPU, het geheugen, de VGA of de opslag defect is. De lichten gaan uit als de vier bovengenoemde normaal functioneren.

M.2 WiFi/BT PCIe WiFi-module en Intel^® CNVi (geïntegreerde WiFi/BT) installatiehandleiding

De M.2 is een kleine en veelzijdige kaartrandconnector die bedoeld is om mPCIe en mSATA te vervangen. De M.2-socket (Key E) ondersteunt type 2230 WiFi/BT PCIe WiFi-module en Intel^® CNVi (geïntegreerde WiFi/BT).
* De M.2-socket ondersteunt geen SATA M.2 SSD's.
Voordat u de Intel^® Integrated Connectivity (CNVi)-module installeert, moet u ervoor zorgen dat u de wisselstroom uitschakelt.

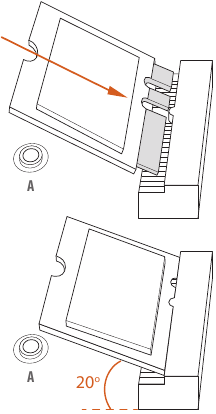

De WiFi/BT-module of Intel^® CNVi (geïntegreerde WiFi/BT) installeren

1. Bereid een type 2230 WiFi/BT PCIe WiFi-module of Intel^® CNVi (geïntegreerde WiFi/BT) en de schroef voor.

2. Zoek de te gebruiken moerlocatie.

3. Plaats de WiFi/BT PCIe WiFi-module of Intel® CNVi (geïntegreerde WiFi/BT) voorzichtig in de M.2-slot. Houd er rekening mee dat de module maar in één richting past.

4. Draai de schroef vast met een schroevendraaier om de module op zijn plaats te bevestigen. Draai de schroef niet te strak aan, omdat dit de module kan beschadigen.


Installatiehandleiding M.2 SSD-module (M2_1)

De M.2 is een kleine en veelzijdige kaartrandconnector die mPCIe en mSATA moet vervangen. De Hyper M.2 Socket (M2_1, Key M) ondersteunt type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) modus.

De M.2 SSD-module installeren

1. Houd een M.2 SSD-module en de schroef gereed.

2. Afhankelijk van het PCB-type en de lengte van uw M.2 SSD-module, zoekt u de bijbehorende moerlocatie die u wilt gebruiken.


   Nr.	1	2	3
   Moerlocatie	A	B	C
   PCB-lengte	4,2 cm	6 cm	8 cm
   Moduletype	Type 2242	Type 2260	Type 2280

3. Voordat u een M.2 SSD-module installeert, dient u de schroeven los te draaien om het M.2 koellichaam te verwijderen.
   *Verwijder de beschermfolie aan de onderkant van het M.2 koellichaam voordat u een M.2 SSD-module installeert.

4. Verwijder de gele beschermfolie van de te gebruiken moer. Houd de M.2 afstandhouder die bij de verpakking wordt geleverd gereed en draai de afstandhouder vast in de gewenste moerlocatie op het moederbord. Sla stap 4 over als uw M.2 SSD-module Type 2280 is.

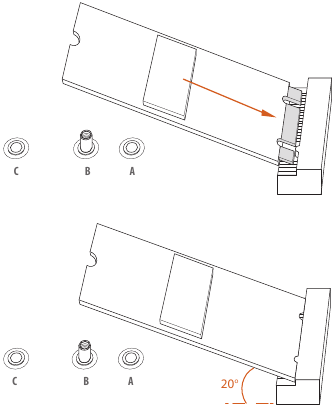

5. Lijn de M.2 SSD-module uit en steek deze voorzichtig in de M.2-sleuf. Houd er rekening mee dat de M.2 SSD-module maar in één richting past.

6. Draai de schroef met een schroevendraaier vast om de module op zijn plaats te bevestigen.
   Draai de schroef niet te vast, omdat dit de module kan beschadigen. Sla stap 6 over als uw M.2 SSD-module Type 2280 is.

7. Voordat u het M.2 koellichaam vastzet, dient u ervoor te zorgen dat de inkeping op de SSD is uitgelijnd met de afstandhouder op het moederbord als u een Type 2280 SSD-module gebruikt; anders kan de SSD-module beschadigd raken.
   *De illustraties hier dienen slechts ter referentie.
   Correcte installatie:
   De PCB van de SSD bevindt zich op de juiste plaats en het M.2 koellichaam kan worden vastgeschroefd.

   Onjuiste installatie:
   De PCB van de SSD zit tussen het M.2 koellichaam en de afstandhouder. Ga niet verder.

8. Draai de schroeven met een schroevendraaier vast om de module (als uw M.2 SSD-module Type 2280 is) en het M.2 koellichaam in de aangegeven volgorde vast te zetten. Draai eerst de schroef tegenover de M.2 connector vast (2) en draai vervolgens de schroef naast de M.2 connector vast (3).
   *Draai de schroef niet te vast, omdat dit de module en het M.2 koellichaam kan beschadigen.


Voor de meest recente updates van de ondersteuningslijst voor de M.2 SSD-module gaat u naar onze website voor meer informatie: http://www.asrock.com

Installatiehandleiding M.2 SSD-module (M2_2)

De M.2 is een kleine en veelzijdige kaartrandconnector die mPCIe en mSATA moet vervangen. De Hyper M.2 Socket (M2_2, Key M) ondersteunt type 2280 PCIe Gen4x4 (64 Gb/s) modus.

De M.2 SSD-module installeren

1. Houd een M.2 SSD-module en de schroef gereed.

2. Afhankelijk van het PCB-type en de lengte van uw M.2 SSD-module, zoekt u de bijbehorende moerlocatie die u wilt gebruiken.


   Nr.	1
   Moerlocatie	A
   PCB-lengte	8 cm
   Moduletype	Type2280

3. Lijn de M.2 SSD-module uit en steek deze voorzichtig in de M.2-sleuf. Houd er rekening mee dat de M.2 SSD-module maar in één richting past.

4. Draai de schroef met een schroevendraaier vast om de module op zijn plaats te bevestigen. Draai de schroef niet te vast, omdat dit de module kan beschadigen.


Voor de meest recente updates van de ondersteuningslijst voor de M.2 SSD-module gaat u naar onze website voor meer informatie: http://www.asrock.com
