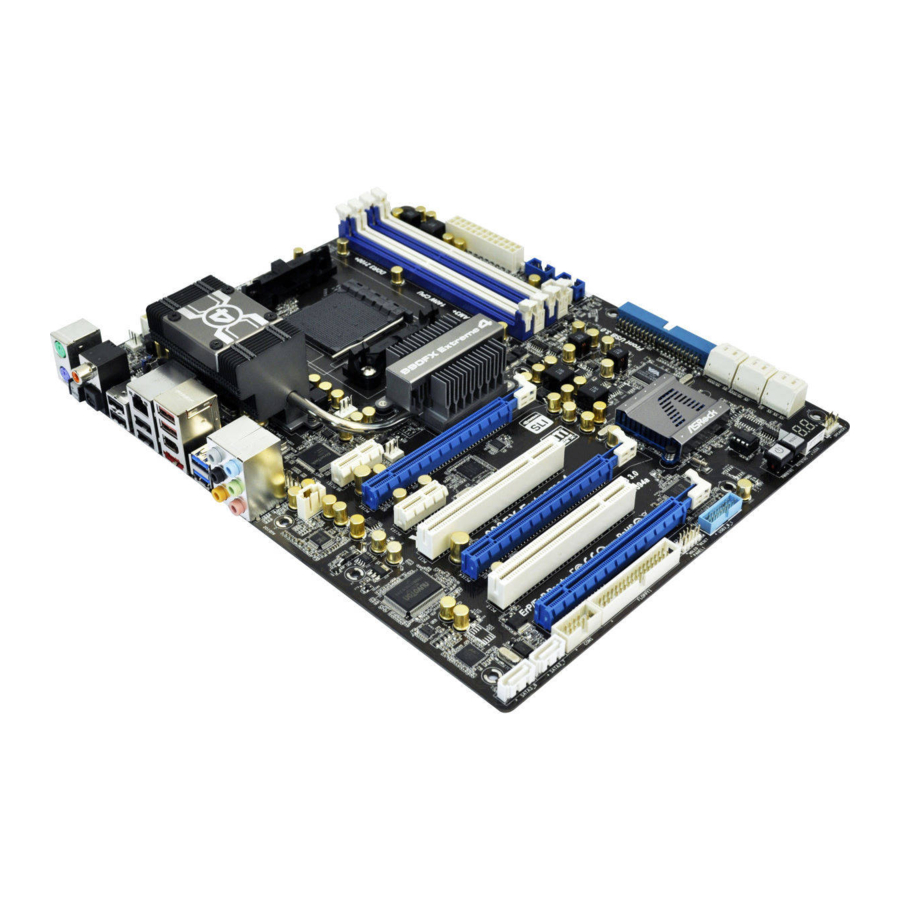

ASROCK 990FX Extreme4 Handleiding
- 1 Moederbord Layout
- 2 I/O Paneel
- 3 Inleiding
-
4
Installatie
- 4.1 Voorzorgsmaatregelen vóór de installatie
- 4.2 CPU-installatie
- 4.3 Installatie van CPU-ventilator en koellichaam
- 4.4 Installatie van geheugenmodules (DIMM)
- 4.5 Uitbreidingssleuven (PCI- en PCI Express-sleuven)
- 4.6 SLITM en Quad SLITM Gebruikershandleiding
- 4.7 CrossFireXTM, 3-Way CrossFireXTM en Quad CrossFireXTM Gebruikershandleiding
- 4.8 Surround Display-functie
- 4.9 Jumpers instellen
- 4.10 Onboard headers en connectoren
- 4.11 Slimme schakelaars
- 4.12 Dr. Debug
- 4.13 Gids voor het installeren van stuurprogramma's
- 4.14 Windows 7 / 7 64-bits / VistaTM / VistaTM 64-bits / XP / XP 64-bits installeren met RAID-functies
- 4.15 Windows 7 / 7 64-bits / VistaTM / VistaTM 64-bits / XP / XP 64-bits installeren zonder RAID-functies
- 4.16 Untied Overclocking Technology
- 5 BIOS-informatie
- 6 Informatie over de software-ondersteunings-cd
- 7 Referenties
- 8 Download handleiding
- 9 In andere talen

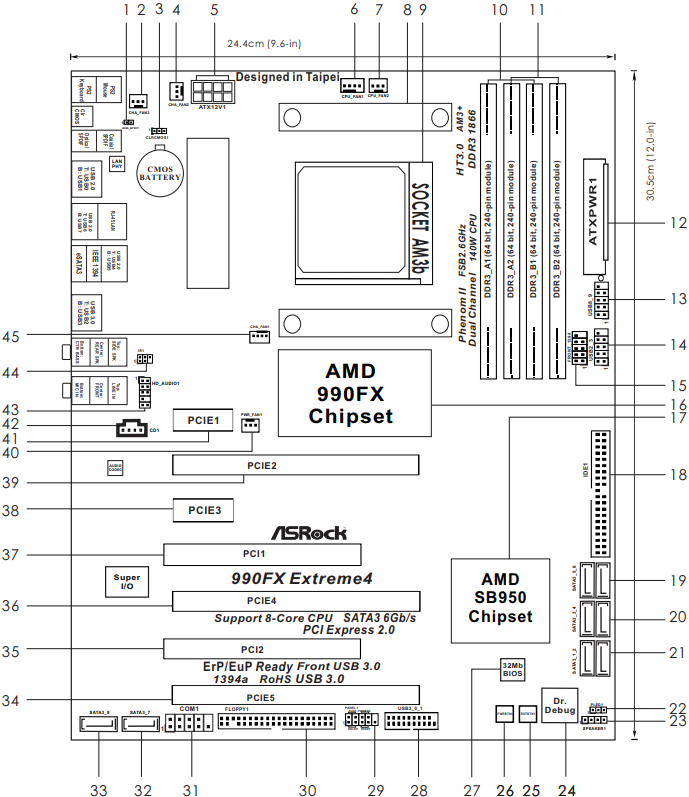

Moederbord Layout
- HDMI_SPDIF Header (HDMI_SPDIF1, Wit)
- Chassis Fan Connector (CHA_FAN3)
- Clear CMOS Jumper (CLRCMOS1)
- Chassis Fan Connector (CHA_FAN2)
- ATX 12V Power Connector (ATX12V1)
- CPU Fan Connector (CPU_FAN1)
- CPU Fan Connector (CPU_FAN2)
- CPU Heatsink Retention Module
- AM3+ CPU Socket
- 2 x 240-pin DDR3 DIMM Slots (Dual Channel B: DDR3_A1, DDR3_B1; Blauw)
- 2 x 240-pin DDR3 DIMM Slots (Dual Channel B: DDR3_A2, DDR3_B2; Wit)
- ATX Power Connector (ATXPWR1)
- USB 2.0 Header (USB8_9, Blauw)
- USB 2.0 Header (USB2_3, Blauw)
- Front Panel IEEE 1394 Header (FRONT_1394, Wit)
- Northbridge Controller
- Southbridge Controller
- Primary IDE Connector (IDE1, Blauw)
- SATA3 Connector (SATA3_5_6, Wit)
- SATA3 Connector (SATA3_3_4, Wit)
- SATA3 Connector (SATA3_1_2, Wit)
- Power LED Header (PLED1)
- Chassis Speaker Header (SPEAKER 1, Wit)
- Dr. Debug (LED)
- Reset Switch (RSTBTN)
- Power Switch (PWRBTN)
- SPI Flash Memory (32Mb)
- USB 3.0 Header (USB3_0_1, Lichtblauw)
- System Panel Header (PANEL1, Wit)
- Floppy Connector (FLOPPY1)
- Serial Port Connector (COM1)
- SATA3 Connector (SATA3_7, Wit)
- SATA3 Connector (SATA3_8, Wit)
- PCI Express 2.0 x16 Slot (PCIE5; Blauw)
- PCI Slot (PCI2)
- PCI Express 2.0 x16 Slot (PCIE4; Blauw)
- PCI Slot (PCI1)
- PCI Express 2.0 x1 Slot (PCIE3; Wit)
- PCI Express 2.0 x16 Slot (PCIE2; Blauw)
- Power Fan Connector (PWR_FAN1)
- PCI Express 2.0 x1 Slot (PCIE1; Wit)
- Internal Audio Connector: CD1 (Wit)
- Front Panel Audio Header (HD_AUDIO1, Wit)
- Infrared Module Header (IR1)
- Chassis Fan Connector (CHA_FAN1)

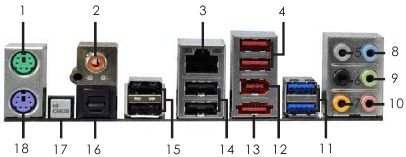

I/O Paneel
- PS/2-muispoort (Groen)
- Coaxiale SPDIF-uitgang
- * LAN RJ-45-poort
- USB 2.0-poorten (USB45)
- Zijluidspreker (Grijs)
- Achterluidspreker (Zwart)
- Centraal / Bas (Oranje)
- Line In (Lichtblauw)
- **Voorluidspreker (Lime)
- Microfoon (Roze)
- USB 3.0-poorten (USB23)
- IEEE 1394-poort (IEEE 1394)
- *** eSATA3-connector
- USB 2.0-poorten (USB67)
- USB 2.0-poorten (USB01)
- Optische SPDIF-uitgang
- Clear CMOS Switch (CLRCBTN)
- PS/2-toetsenbordpoort (Paars)
* Er zitten twee LED's naast de LAN-poort. Raadpleeg de onderstaande tabel voor de LED-indicaties van de LAN-poort.
LAN-poort LED-indicaties
Activiteit/Link LED
| Status | Beschrijving |
| Uit | Geen link |
| Knipperend | Data-activiteit |
| Aan | Link |
SNELHEIDS-LED
| Status | Beschrijving |
| Uit | 10Mbps-verbinding |
| Oranje | 100Mbps-verbinding |
| Groen | 1Gbps-verbinding |
** Als u een 2-kanaals luidspreker gebruikt, sluit u de stekker van de luidspreker aan op "Front Speaker Jack" (voorluidsprekeraansluiting).
Zie de onderstaande tabel voor verbindingsdetails in overeenstemming met het type luidspreker dat u gebruikt.
TABEL voor audio-uitvoerverbinding
| Audio-uitvoerkanalen | Front Speaker (nr. 9) | Rear Speaker (nr. 6) | Central / Bass (nr. 7) | Side Speaker (nr. 5) | |
| 2 | V | -- | -- | -- | |
| 4 | V | V | -- | -- | |
| 6 | V | V | V | -- | |
| 8 | V | V | V | V | |
Om de functie voor Multi-Streaming in te schakelen, moet u een audiokabel van het voorpaneel aansluiten op de audioheader van het voorpaneel. Na het opnieuw opstarten van uw computer vindt u de tool "Mixer" (mixer) op uw systeem. Selecteer "Mixer ToolBox"
, klik op "Enable playback multi-streaming" (multi-streaming van afspelen inschakelen) en klik op "ok" (ok).
Kies "2CH" (2 kanalen), "4CH" (4 kanalen), "6CH" (6 kanalen) of "8CH" (8 kanalen) en u mag vervolgens "Realtek HDA Primary output" (Realtek HDA primaire uitgang) selecteren om de achterluidspreker, centrale/bas en voorluidspreker te gebruiken, of "Realtek HDA Audio 2nd output" (Realtek HDA audio 2e uitgang) selecteren om audio van het voorpaneel te gebruiken.
*** eSATA3-connector ondersteunt SATA Gen3 in kabel 1M.
Inleiding
Hartelijk dank voor de aankoop van het ASRock 990FX Extreme4-moederbord, een betrouwbaar moederbord dat is geproduceerd onder ASRock's consequent strenge kwaliteitscontrole. Het levert uitstekende prestaties met een robuust ontwerp dat voldoet aan ASRock's toewijding aan kwaliteit en duurzaamheid.
In deze handleiding bevatten hoofdstuk 1 en 2 een inleiding tot het moederbord en een stapsgewijze handleiding voor de hardware-installatie. Hoofdstuk 3 en 4 bevatten de configuratiehandleiding voor de BIOS-instellingen en informatie over de Support-cd.
Omdat de specificaties van het moederbord en de BIOS-software kunnen worden bijgewerkt, kan de inhoud van deze handleiding zonder voorafgaande kennisgeving worden gewijzigd. In het geval van wijzigingen in deze handleiding, zal de bijgewerkte versie zonder verdere kennisgeving beschikbaar zijn op de ASRock-website. U kunt de meest recente VGA-kaarten en CPU-ondersteuningslijsten ook vinden op de ASRock-website. ASRock-website
http://www.asrock.com
Als u technische ondersteuning nodig hebt met betrekking tot dit moederbord, bezoek dan onze website voor specifieke informatie over het model dat u gebruikt.
www.asrock.com/support/index.asp
Verpakkingsinhoud
ASRock 990FX Extreme4-moederbord (ATX-formfactor: 12,0 inch x 9,6 inch, 30,5 cm x 24,4 cm)
ASRock 990FX Extreme4-snelinstallatiegids
ASRock 990FX Extreme4-ondersteunings-cd
1 x ASRock SLI_Bridge_2S-kaart
1 x 80-aderige Ultra ATA 66/100/133 IDE-lintkabel
1 x lintkabel voor een 3,5-inch diskettestation
4 x seriële ATA (SATA) datakabels (optioneel)
2 x seriële ATA (SATA) HDD-voedingskabels (optioneel)
1 x 3,5 mm audiokabel (optioneel)
1 x I/O-paneelafscherming
1 x USB 3.0-paneel aan de voorkant
4 x HDD-schroeven
6 x chassis-schroeven
1 x USB 3.0-beugel aan de achterkant
ASRock herinnert u eraan...
Om betere prestaties te krijgen in Windows® 7 / 7 64-bits / VistaTM / VistaTM 64-bits, wordt aanbevolen om de BIOS-optie in Storage Configuration in te stellen op AHCI-modus. Raadpleeg de "Gebruikershandleiding" op onze ondersteunings-cd voor details over de BIOS-instellingen.
Specificaties
| Platform |
|
| CPU |
|
| Chipset |
|
| Geheugen |
|
| Uitbreidingsslot |
|
| Audio |
|
| LAN |
|
| I/O-paneel aan de achterkant | I/O-paneel
|
| SATA3 |
|
| USB 3.0 |
|
| Connector |
|
| Smart Switch |
|
| BIOS-functie |
|
| Support-cd |
|
| Unieke functie |
|
| Hardwaremonitor |
|
| OS |
|
| Certificeringen |
|
* Ga voor gedetailleerde productinformatie naar onze website: http://www.asrock.com
Houd er rekening mee dat er een zeker risico verbonden is aan overklokken, inclusief het aanpassen van de instelling in het BIOS, het toepassen van Untied Overclocking Technology of het gebruik van de overklokhulpprogramma's van derden. Overklokken kan de stabiliteit van uw systeem beïnvloeden of zelfs schade toebrengen aan de componenten en apparaten van uw systeem. Het moet op eigen risico en kosten worden gedaan.
Wij zijn niet verantwoordelijk voor mogelijke schade veroorzaakt door overklokken.
- De ASRock UCC-functie (Unlock CPU Core) vereenvoudigt de AMD CPU-activering. Zolang een eenvoudige schakelaar van de UEfi-optie "ASRock UCC", kunt u de extra CPU-kern ontgrendelen om te genieten van een onmiddellijke prestatieverbetering. Wanneer de UCC-functie is ingeschakeld, wordt de dual-core of triple-core CPU verhoogd naar de quad-core CPU, en sommige CPU's, waaronder quad-core CPU's, kunnen ook de L3-cachegrootte verhogen tot 6 MB, wat betekent dat u kunt genieten van de verbeterde CPU-prestaties tegen een betere prijs. Houd er rekening mee dat de UCC-functie alleen wordt ondersteund met AM3 CPU's, en bovendien kan niet elke AM3 CPU deze functie ondersteunen omdat de verborgen kern van sommige CPU's defect kan zijn.
- Dit moederbord ondersteunt Untied Overclocking Technology. Lees "Untied Overclocking Technology" voor meer informatie.
- Dit moederbord ondersteunt Dual Channel Memory Technology. Voordat u Dual Channel Memory Technology implementeert, moet u de installatiehandleiding van geheugenmodules lezen voor een correcte installatie.
- Of de geheugensnelheid van 2100 MHz wordt ondersteund, is afhankelijk van de AM3/AM3+ CPU die u gebruikt. Als u een DDR3 2100-geheugenmodule op dit moederbord wilt gebruiken, raadpleeg dan de geheugenondersteuningslijst op onze website voor de compatibele geheugenmodules.
ASRock website http://www.asrock.com - Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder dan 4 GB zijn voor de reservering voor systeemgebruik onder Windows® 7 / VistaTM / XP. Voor Windows® 64-bits OS met 64-bits CPU is er geen dergelijke beperking.
- Voor microfooningang ondersteunt dit moederbord zowel stereo- als mono-modi. Voor audio-uitgang ondersteunt dit moederbord 2-kanaals, 4-kanaals, 6-kanaals en 8-kanaals modi. Raadpleeg de tabel voor een correcte aansluiting.
- ASRock Extreme Tuning Utility (AXTU) is een alles-in-één tool om verschillende systeemfuncties fijn af te stemmen in een gebruiksvriendelijke interface, waaronder Hardware Monitor, Fan Control, Overclocking, OC DNA en IES. In Hardware Monitor worden de belangrijkste waarden van uw systeem weergegeven. In Fan Control worden de ventilatorsnelheid en temperatuur weergegeven die u kunt aanpassen. In Overclocking kunt u de CPU-frequentie overklokken voor optimale systeemprestaties. In OC DNA kunt u uw OC-instellingen opslaan als een profiel en delen met uw vrienden. Uw vrienden kunnen vervolgens het OC-profiel laden naar hun eigen systeem om dezelfde OC-instellingen te krijgen. In IES (Intelligent Energy Saver) kan de spanningsregelaar het aantal uitgangsfasen verminderen om de efficiëntie te verbeteren wanneer de CPU-kernen inactief zijn zonder de computerprestaties op te offeren. Bezoek onze website voor de bedieningsprocedures van ASRock Extreme Tuning Utility (AXTU).
ASRock website: http://www.asrock.com - ASRock Instant Flash is een BIOS-flashhulpprogramma dat is ingebed in Flash ROM. Met deze handige BIOS-updatetool kunt u het systeem-BIOS updaten zonder eerst besturingssystemen zoals MS-DOS of Windows® te openen. Met dit hulpprogramma kunt u tijdens de POST op de <F6>-toets drukken of op de <F2>-toets drukken om het BIOS-instellingenmenu te openen om toegang te krijgen tot ASRock Instant Flash. Start gewoon dit hulpprogramma en sla het nieuwe BIOS-bestand op uw USB-flashstation, diskette of harde schijf op, dan kunt u uw BIOS updaten met slechts een paar klikken zonder een extra diskette of ander ingewikkeld flashhulpprogramma voor te bereiden. Houd er rekening mee dat de USB-flashdrive of harde schijf het FAT32/16/12-bestandssysteem moet gebruiken.
- Als u een snellere, minder beperkte manier wilt om uw Apple-apparaten op te laden, zoals iPhone/iPod/iPad Touch, heeft ASRock een geweldige oplossing voor u voorbereid - ASRock APP Charger. Door simpelweg de APP Charger-driver te installeren, wordt uw iPhone veel sneller opgeladen vanaf uw computer en tot 40% sneller dan voorheen. Met ASRock APP Charger kunt u snel veel Apple-apparaten tegelijkertijd opladen en het ondersteunt zelfs continu opladen wanneer uw pc in de stand-by modus (S1), de suspend to RAM-modus (S3), de slaapstand (S4) of de uitgeschakelde modus (S5) gaat. Met de geïnstalleerde APP Charger-driver kunt u gemakkelijk genieten van de geweldige oplaadervaring dan ooit. ASRock website: http://www.asrock.com/Feature/AppCharger/index.asp
- ASRock XFast USB kan de prestaties van USB-opslagapparaten verbeteren. De prestaties kunnen afhangen van de eigenschappen van het apparaat.
- Met ASRock On/Off Play Technology kunnen gebruikers genieten van de geweldige audio-ervaring van de draagbare audioapparaten, zoals MP3-speler of mobiele telefoon naar uw pc, zelfs wanneer de pc is uitgeschakeld (of in ACPI S5-modus)! Dit moederbord biedt ook een gratis 3,5 mm audiokabel (optioneel) die gebruikers de meest comfortabele computeromgeving garandeert.
- Hoewel dit moederbord een traploze regeling biedt, wordt het niet aanbevolen om te overklokken. Frequenties anders dan de aanbevolen CPU-busfrequenties kunnen de instabiliteit van het systeem veroorzaken of de CPU beschadigen.
- Wanneer CPU-oververhitting wordt gedetecteerd, wordt het systeem automatisch uitgeschakeld. Voordat u het systeem hervat, moet u controleren of de CPU-ventilator op het moederbord correct werkt en het netsnoer loskoppelen en vervolgens weer aansluiten. Om de warmteafvoer te verbeteren, moet u thermisch vet tussen de CPU en het koellichaam spuiten wanneer u het pc-systeem installeert.
- EuP, staat voor Energy Using Product, was een bepaling die door de Europese Unie is gereguleerd om het stroomverbruik voor het voltooide systeem te definiëren. Volgens EuP mag het totale AC-vermogen van het voltooide systeem minder dan 1,00 W zijn in de uitgeschakelde modus. Om aan de EuP-norm te voldoen, zijn een EuP-ready moederbord en een EuP-ready voeding vereist. Volgens de suggestie van Intel moet de EuP-ready voeding voldoen aan de norm van 5 V stand-by vermogensefficiëntie is hoger dan 50% onder 100 mA stroomverbruik. Voor de selectie van EuP-ready voeding raden we u aan om contact op te nemen met de fabrikant van de voeding voor meer informatie.
Installatie
Dit is een moederbord met een ATX-formfactor (12,0 inch x 9,6 inch, 30,5 cm x 24,4 cm). Bestudeer voordat je het moederbord installeert de configuratie van je chassis om er zeker van te zijn dat het moederbord erin past.
Voorzorgsmaatregelen vóór de installatie
Neem de volgende voorzorgsmaatregelen in acht voordat je moederbordcomponenten installeert of moederbordinstellingen wijzigt.
Voordat je een component installeert of verwijdert, moet je ervoor zorgen dat de stroom is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als je dit niet doet, kan dit ernstige schade veroorzaken aan het moederbord, randapparatuur en/of componenten.
- Trek de stekker uit het stopcontact voordat je een component aanraakt.
- Om schade aan de moederbordcomponenten als gevolg van statische elektriciteit te voorkomen, mag je je moederbord NOOIT rechtstreeks op tapijt of iets dergelijks plaatsen. Denk er ook aan om een geaarde polsband te gebruiken of een veilig geaard object aan te raken voordat je componenten hanteert.
- Houd componenten vast aan de randen en raak de IC's niet aan.
- Wanneer je een component verwijdert, plaats je deze op een geaarde antistatische pad of in de zak die bij het component wordt geleverd.
- Wanneer je schroeven in de schroefgaten plaatst om het moederbord aan het chassis te bevestigen, draai de schroeven dan niet te vast aan! Als je dit doet, kan het moederbord beschadigd raken.
CPU-installatie

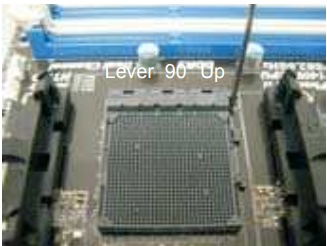

Stap 1. Ontgrendel de socket door de hendel omhoog te tillen tot een hoek van 90o.
Til de sockethendel omhoog

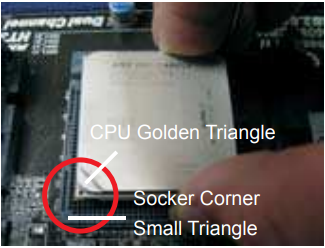

Stap 2. Plaats de CPU direct boven de socket zodat de CPU-hoek met de gouden driehoek overeenkomt met de socket-hoek met een kleine driehoek.

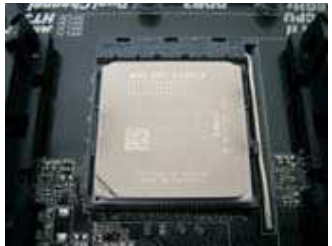

Stap 3. Plaats de CPU voorzichtig in de socket totdat deze op zijn plaats zit.
2&3: Lijn de gouden CPU-driehoek uit met de kleine driehoek in de socket-hoek
De CPU past slechts in één juiste richting. Forceer de CPU NIET in de socket om te voorkomen dat de pinnen buigen.
Stap 4. Wanneer de CPU op zijn plaats zit, druk je hem stevig op de socket terwijl je de sockethendel omlaag duwt om de CPU vast te zetten. De hendel klikt op het zijlipje om aan te geven dat hij is vergrendeld.
Duw de sockethendel omlaag en vergrendel hem
Installatie van CPU-ventilator en koellichaam
Nadat je de CPU in dit moederbord hebt geïnstalleerd, is het noodzakelijk om een groter koellichaam en een koelventilator te installeren om de warmte af te voeren. Je moet ook thermisch vet tussen de CPU en het koellichaam spuiten om de warmteafvoer te verbeteren. Zorg ervoor dat de CPU en het koellichaam stevig zijn vastgemaakt en goed contact met elkaar maken. Sluit vervolgens de CPU-ventilator aan op de CPU FAN-connector (CPU_FAN1, zie "Moederbordindeling", nr. 6 of CPU_FAN2, zie "Moederbordindeling", nr. 7). Raadpleeg voor een correcte installatie de handleidingen van de CPU-ventilator en het koellichaam.
Installatie van geheugenmodules (DIMM)
Dit moederbord biedt vier 240-pins DDR3 (Double Data Rate 3) DIMM-sleuven en ondersteunt Dual Channel Memory Technology. Voor een dual channel-configuratie moet je altijd identieke (hetzelfde merk, snelheid, grootte en chiptype) DDR3 DIMM-paren installeren in de sleuven van dezelfde kleur. Met andere woorden, je moet identieke DDR3 DIMM-paren installeren in Dual Channel A (DDR3_A1 en DDR3_B1; blauwe sleuven; zie "Moederbordindeling", nr. 10) of identieke DDR3 DIMM-paren in Dual Channel B (DDR3_A2 en DDR3_B2; witte sleuven; zie "Moederbordindeling", nr. 11), zodat Dual Channel Memory Technology kan worden geactiveerd. Met dit moederbord kun je ook vier DDR3 DIMM's installeren voor een dual channel-configuratie en installeer je identieke DDR3 DIMM's in alle vier de sleuven. Je kunt de onderstaande Dual Channel Memory Configuration Table raadplegen.
Dual Channel Memory Configurations
| DDR3_A1 (blauwe sleuf) | DDR3_A2 (witte sleuf) | DDR3_B1 (blauwe sleuf) | DDR3_B2 (witte sleuf) | |
| (1) | Gevuld | - | Gevuld | - |
| (2) | - | Gevuld | - | Gevuld |
| (3)* | Gevuld | Gevuld | Gevuld | Gevuld |
* Installeer voor configuratie (3) identieke DDR3 DIMM's in alle vier de sleuven.
- Installeer de geheugenmodule in de witte sleuf (DDR3_A2 en DDR3_B2) voor de eerste prioriteit.
- Als je twee geheugenmodules wilt installeren, wordt het aanbevolen om ze voor optimale compatibiliteit en betrouwbaarheid in de sleuven van dezelfde kleur te installeren. Met andere woorden, installeer ze in de set blauwe sleuven (DDR3_A1 en DDR3_B1) of in de set witte sleuven (DDR3_A2 en DDR3_B2).
- Als er slechts één geheugenmodule of drie geheugenmodules in de DDR3 DIMM-sleuven op dit moederbord zijn geïnstalleerd, kan de Dual Channel Memory Technology niet worden geactiveerd.
- Als een paar geheugenmodules NIET in hetzelfde Dual Channel is geïnstalleerd, bijvoorbeeld een paar geheugenmodules in DDR3_A1 en DDR3_A2, kan de Dual Channel Memory Technology niet worden geactiveerd.
- Het is niet toegestaan om een DDR- of DDR2-geheugenmodule in een DDR3-sleuf te installeren; anders kunnen dit moederbord en DIMM beschadigd raken.
- Als je DDR3 2100-geheugenmodules op dit moederbord gebruikt, wordt het aanbevolen om ze op DDR3_A2- en DDR3_B2-sleuven te installeren.
Een DIMM installeren
Zorg ervoor dat je de stroomtoevoer loskoppelt voordat je DIMM's of systeemcomponenten toevoegt of verwijdert.
Stap 1. Ontgrendel een DIMM-sleuf door de borgclips naar buiten te drukken.
Stap 2. Lijn een DIMM uit op de sleuf zodat de inkeping op de DIMM overeenkomt met de onderbreking op de sleuf.
De DIMM past slechts in één juiste richting. Het veroorzaakt permanente schade aan het moederbord en de DIMM als je de DIMM in de verkeerde richting in de sleuf forceert.
Stap 3. Plaats de DIMM stevig in de sleuf totdat de borgclips aan beide uiteinden volledig op hun plaats klikken en de DIMM goed vastzit.
Uitbreidingssleuven (PCI- en PCI Express-sleuven)
Er zijn 2 PCI-sleuven en 5 PCI Express-sleuven op dit moederbord.
PCI-sleuven:
PCI-sleuven worden gebruikt om uitbreidingskaarten te installeren met de 32-bits PCI-interface.
PCIE-sleuven:
PCIE1 / PCIE3 (PCIE x1-sleuf; wit) wordt gebruikt voor PCI Express-kaarten met x1 lane-breedtekaarten, zoals Gigabit LAN-kaarten en SATA2-kaarten. PCIE2 / PCIE4 (PCIE x16-sleuf; blauw) wordt gebruikt voor PCI Express x16 lane-breedte grafische kaarten, of wordt gebruikt om PCI Express grafische kaarten te installeren ter ondersteuning van de SLI- en CrossFireX-functie. PCIE5 (PCIE x16-sleuf; blauw) wordt gebruikt voor PCI Express x4 lane-breedtekaarten, of wordt gebruikt om PCI Express grafische kaarten te installeren ter ondersteuning van de 3-Way CrossFireX-functie.
- In de modus met één VGA-kaart wordt aanbevolen om een PCI Express x16-grafische kaart op de PCIE2-sleuf te installeren.
- Installeer in de CrossFireX- of SLI-modus PCI Express x16-grafische kaarten op de PCIE2- en PCIE4-sleuven. Daarom werken beide sleuven op x16-bandbreedte.
- In de 3-Way CrossFireX-modus installeer je PCI Express x16-grafische kaarten op de PCIE2-, PCIE4- en PCIE5-sleuven. Daarom werken de PCIE2- en PCIE4-sleuven op x16-bandbreedte, terwijl de PCIE5-sleuf op x4-bandbreedte werkt.
- Sluit een chassisventilator aan op de chassisventilatorconnector van het moederbord (CHA_FAN1, CHA_FAN2 of CHA_FAN3) bij gebruik van meerdere grafische kaarten voor een betere thermische omgeving.
Een uitbreidingskaart installeren
Stap 1. Voordat je de uitbreidingskaart installeert, moet je ervoor zorgen dat de stroomtoevoer is uitgeschakeld of dat het netsnoer is losgekoppeld. Lees de documentatie van de uitbreidingskaart en maak de nodige hardware-instellingen voor de kaart voordat je met de installatie begint.
Stap 2. Verwijder de behuizing van de systeemkast (als je moederbord al in een chassis is geïnstalleerd).
Stap 3. Verwijder de beugel tegenover de sleuf die je wilt gebruiken. Bewaar de schroeven voor later gebruik.
Stap 4. Lijn de kaartconnector uit met de sleuf en druk stevig aan totdat de kaart volledig op de sleuf zit.
Stap 5. Bevestig de kaart met schroeven aan het chassis.
Stap 6. Plaats de systeemkast terug.
SLITM en Quad SLITM Gebruikershandleiding
Dit moederbord ondersteunt NVIDIA® SLITM en Quad SLITM (Scalable Link Interface) technologie waarmee u maximaal drie identieke PCI Express x16 grafische kaarten kunt installeren. Momenteel ondersteunt NVIDIA® SLITM technologie Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit / 7 / 7 64-bit OS. NVIDIA® Quad SLITM technologie ondersteunt alleen Windows® VistaTM / VistaTM 64-bit / 7 / 7 64-bit OS. Volg de installatieprocedures in dit gedeelte.
Vereisten
- Voor SLITM technologie moet u twee identieke SLITM-ready grafische kaarten hebben die NVIDIA® gecertificeerd zijn. Voor Quad SLITM technologie moet u twee identieke Quad SLITM-ready grafische kaarten hebben die NVIDIA® gecertificeerd zijn.
- Zorg ervoor dat uw grafische kaartstuurprogramma NVIDIA® SLITM technologie ondersteunt. Download het stuurprogramma van de NVIDIA® website (www.nvidia.com);
- Zorg ervoor dat uw voeding (PSU) ten minste het minimale vermogen kan leveren dat uw systeem nodig heeft. Het wordt aanbevolen om een NVIDIA® gecertificeerde PSU te gebruiken. Raadpleeg de NVIDIA® website voor meer informatie.
Grafische kaart instellen
Twee SLITM-Ready grafische kaarten installeren
Stap 1. Installeer de identieke SLITM-ready grafische kaarten die NVIDIA® gecertificeerd zijn, omdat verschillende soorten grafische kaarten niet goed samenwerken. (Zelfs de GPU-chipsversie moet hetzelfde zijn.) Plaats één grafische kaart in de PCIE2-sleuf en de andere grafische kaart in de PCIE4-sleuf. Zorg ervoor dat de kaarten correct in de slots zitten.
Stap 2. Sluit indien nodig de extra stroombron aan op de PCI Express grafische kaarten.

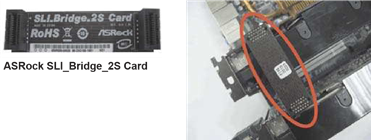

Stap 3. Lijn de ASRock SLI_Bridge_2S kaart uit en plaats deze op de goldfingers op elke grafische kaart. Zorg ervoor dat de ASRock SLI_Bridge_2S kaart stevig op zijn plaats zit.
Stap 4. Sluit een VGA-kabel of een DVI-kabel aan op de monitorconnector of de DVI-connector van de grafische kaart die in de PCIE2-sleuf is geplaatst.
Stuurprogramma installatie en instelling
Installeer de stuurprogramma's van de grafische kaart op uw systeem. Daarna kunt u de MultiGraphics Processing Unit (GPU)-functie inschakelen in het NVIDIA® nView systeemvakprogramma. Volg de onderstaande procedures om de multi-GPU-functie in te schakelen.
Voor Windows® XP / XP 64-bit OS:
(Alleen voor SLITM modus)

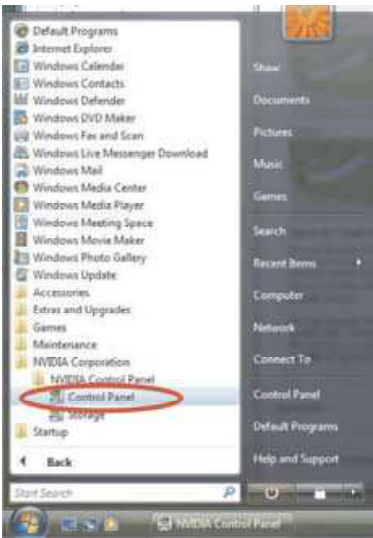

- Dubbelklik op het NVIDIA Settings icon (NVIDIA-instellingenpictogram) op uw Windows® taakbalk.
![]()
- Selecteer in het pop-upmenu Set SLI and PhysX configuration (SLI- en PhysX-configuratie instellen). Selecteer in het item Set PhysX GPU acceleration (PhysX GPU-versnelling instellen) de optie Enabled (Ingeschakeld). Selecteer in het item Select an SLI configuration (Een SLI-configuratie selecteren) de optie Enable SLI (SLI inschakelen). En klik op Apply (Toepassen).
![]()
- Start uw systeem opnieuw op.
- U kunt vrijelijk genieten van de voordelen van de SLITM functie.
Voor Windows® VistaTM / VistaTM 64-bit / 7 / 7 64-bit OS:
(Voor SLITM en Quad SLITM modus)
- Klik op het Start (Start)-pictogram op uw Windows-taakbalk.
- Selecteer in het pop-upmenu All Programs (Alle programma's) en klik vervolgens op NVIDIA Corporation.
- Selecteer het tabblad NVIDIA Control Panel (NVIDIA-configuratiescherm).
- Selecteer het tabblad Control Panel (Configuratiescherm).
![]()
- Selecteer in het pop-upmenu Set SLI and PhysX configuration (SLI- en PhysX-configuratie instellen). Selecteer in het item Set PhysX GPU acceleration (PhysX GPU-versnelling instellen) de optie Enabled (Ingeschakeld). Selecteer in het item Select an SLI configuration (Een SLI-configuratie selecteren) de optie Enable SLI (SLI inschakelen). En klik op Apply (Toepassen).
![Uitbreidingsslots - Stuurprogramma installatie en instelling]( "ASROCK - 990FX Extreme4 - Uitbreidingsslots - Stuurprogramma installatie en instelling")
- Start uw systeem opnieuw op.
- U kunt vrijelijk genieten van de voordelen van de SLITM of Quad SLITM functie.
* SLITM die hier verschijnt, is een geregistreerd handelsmerk van NVIDIA® Technologies Inc., en wordt alleen gebruikt voor identificatie of uitleg en ten behoeve van de eigenaren, zonder de bedoeling om inbreuk te maken.
CrossFireXTM, 3-Way CrossFireXTM en Quad CrossFireXTM Gebruikershandleiding
Dit moederbord ondersteunt CrossFireXTM, 3-way CrossFireXTM en Quad CrossFireXTM functionaliteit. De CrossFireXTM technologie biedt de meest voordelige manier om meerdere hoogwaardige Graphics Processing Units (GPU) te combineren in een enkele pc. Door een reeks verschillende werkingsmodi te combineren met intelligent softwareontwerp en een innovatief interconnectiemechanisme, maakt CrossFireXTM het hoogst mogelijke niveau van prestaties en beeldkwaliteit mogelijk in elke 3D-toepassing. Momenteel wordt de CrossFireXTM functie ondersteund met Windows® XP met Service Pack 2 / VistaTM / 7 OS. De 3-way CrossFireXTM en Quad CrossFireXTM functie worden alleen ondersteund met Windows® VistaTM / 7 OS. Raadpleeg de AMD website voor AMDTM CrossFireXTM stuurprogramma-updates.
- Als een klant zijn systeem verkeerd configureert, zullen ze de prestatievoordelen van CrossFireXTM niet zien. Alle drie de CrossFireXTM componenten, een CrossFireXTM Ready grafische kaart, een CrossFireXTM Ready moederbord en een CrossFireXTM Edition co-processor grafische kaart, moeten correct worden geïnstalleerd om te profiteren van het CrossFireXTM multi-GPU platform.
- Als u een 12-pipe CrossFireXTM Edition kaart combineert met een 16-pipe kaart, werken beide kaarten als 12-pipe kaarten in de CrossFireXTM modus.
Grafische kaart instellen
Twee CrossFireXTM-Ready grafische kaarten installeren
Verschillende CrossFireXTM kaarten vereisen mogelijk verschillende methoden om de CrossFireXTM functie in te schakelen. In de onderstaande procedures gebruiken we Radeon HD 3870 als voorbeeld van een grafische kaart. Raadpleeg voor andere CrossFireXTM kaarten die AMDTM heeft uitgebracht of in de toekomst zal uitbrengen de handleidingen van de AMDTM grafische kaart voor een gedetailleerde installatiehandleiding.
Stap 1. Plaats de ene Radeon grafische kaart in de PCIE2-sleuf en de andere Radeon grafische kaart in de PCIE4-sleuf. Zorg ervoor dat de kaarten correct in de slots zitten.

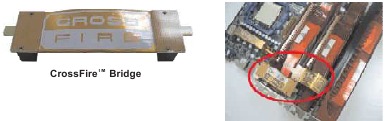

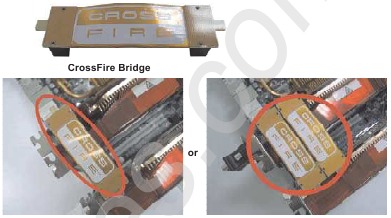

Stap 2. Verbind twee Radeon grafische kaarten door de CrossFire Bridge te installeren op CrossFire Bridge Interconnects bovenop de Radeon grafische kaarten. (CrossFire Bridge wordt geleverd met de grafische kaart die u koopt, niet gebundeld met dit moederbord. Raadpleeg uw grafische kaartleverancier voor meer informatie.)
Stap 3. Sluit de DVI-monitorkabel aan op de DVI-connector op de Radeon grafische kaart op de PCIE2-sleuf. (U kunt de DVI-naar-D-Sub-adapter gebruiken om de DVI-connector om te zetten in een D-Sub-interface en vervolgens de D-Sub-monitorkabel aansluiten op de DVI-naar-D-Sub-adapter.)
Drie CrossFireXTM-Ready grafische kaarten installeren
Stap 1. Installeer de ene Radeon grafische kaart in de PCIE2-sleuf. Raadpleeg voor de juiste installatieprocedures het gedeelte "Uitbreidingsslots".
Stap 2. Installeer de ene Radeon grafische kaart in de PCIE4-sleuf. Raadpleeg voor de juiste installatieprocedures het gedeelte "Uitbreidingsslots".
Stap 3. Installeer de ene Radeon grafische kaart in de PCIE5-sleuf. Raadpleeg voor de juiste installatieprocedures het gedeelte "Uitbreidingsslots".
Stap 4. Gebruik de ene CrossFireTM Bridge om Radeon grafische kaarten op PCIE2- en PCIE4-sleuven aan te sluiten, en gebruik de andere CrossFireTM Bridge om Radeon grafische kaarten op PCIE4- en PCIE5-sleuven aan te sluiten. (CrossFireTM Bridge wordt geleverd met de grafische kaart die u koopt, niet gebundeld met dit moederbord. Raadpleeg uw grafische kaartleverancier voor meer informatie.)
Stap 5. Sluit de DVI-monitorkabel aan op de DVI-connector op de Radeon grafische kaart op de PCIE2-sleuf. (U kunt de DVI-naar-D-Sub-adapter gebruiken om de DVI-connector om te zetten in een D-Sub-interface en vervolgens de D-Sub-monitorkabel aansluiten op de DVI-naar-D-Sub-adapter.)
Stuurprogramma installatie en instelling
Stap 1. Zet uw computer aan en start op naar het OS.
Stap 2. Verwijder het ATITM stuurprogramma als er een VGA-stuurprogramma op uw systeem is geïnstalleerd.
De Catalyst Uninstaller is een optionele download. We raden aan om dit hulpprogramma te gebruiken om alle eerder geïnstalleerde Catalyst-stuurprogramma's te verwijderen voorafgaand aan de installatie. Raadpleeg de AMD website voor ATITM stuurprogramma-updates.
Stap 3. Installeer de vereiste stuurprogramma's op uw systeem.
Voor Windows® XP OS:
- AMDTM raadt aan om Windows® XP Service Pack 2 of hoger te installeren (als u Windows® XP Service Pack 2 of hoger op uw systeem hebt geïnstalleerd, hoeft u het niet opnieuw te downloaden):
http://www.microsoft.com/windowsxp/sp2/default.mspx - U moet Microsoft. NET Framework hebben geïnstalleerd voordat u het CATALYST Control Center downloadt en installeert. Raadpleeg de Microsoft website voor meer informatie.
Voor Windows® 7 / VistaTM OS:
Installeer het CATALYST Control Center. Raadpleeg de AMD website voor meer informatie.
Stap 4. Start uw computer opnieuw op.
Stap 5. Installeer de VGA-kaartstuurprogramma's op uw systeem en start uw computer opnieuw op.
Dan vindt u "ATI Catalyst Control Center" op uw Windows® taakbalk.
ATI Catalyst Control Center
Stap 6. Dubbelklik op "ATI Catalyst Control Center". Klik op "View" (Weergave), selecteer "CrossFireXTM" en vink vervolgens het item "Enable CrossFireXTM" (CrossFireXTM inschakelen) aan. Selecteer "2 GPUs" (2 GPU's) en klik op "Apply" (Toepassen) (als u twee Radeon grafische kaarten installeert). Selecteer "3 GPUs" (3 GPU's) en klik op "OK" (als u drie Radeon grafische kaarten installeert).
Hoewel u de optie "Enable CrossFireTM" (CrossFireTM inschakelen) hebt geselecteerd, werkt de CrossFireXTM functie mogelijk niet daadwerkelijk. Uw computer wordt automatisch opnieuw opgestart. Nadat u uw computer opnieuw hebt opgestart, moet u controleren of de optie "Enable CrossFireTM" (CrossFireTM inschakelen) in "ATI Catalyst Control Center" is geselecteerd of niet; zo niet, selecteer deze dan opnieuw, en dan kunt u profiteren van de CrossFireXTM functie.
Stap 7. U kunt vrijelijk genieten van de voordelen van de CrossFireXTM, 3-Way CrossFireXTM of Quad CrossFireXTM functie.
* CrossFireXTM die hier verschijnt, is een geregistreerd handelsmerk van AMDTM Technologies Inc., en wordt alleen gebruikt voor identificatie of uitleg en ten behoeve van de eigenaren, zonder de bedoeling om inbreuk te maken.
* Raadpleeg de AMD website voor meer informatie over AMDTM CrossFireXTM technologie voor updates en details.
Surround Display-functie
Dit moederbord ondersteunt Surround Display-upgrades. Met de externe PCI Express VGA-kaarten kunt u eenvoudig genieten van de voordelen van de Surround Display-functie. Raadpleeg voor de gedetailleerde instructie het document op het volgende pad in de Support CD:
..\ Surround Display Information
Jumpers instellen
De afbeelding laat zien hoe jumpers worden ingesteld. Wanneer de jumperkap op de pinnen is geplaatst, is de jumper "Short" (Kortgesloten). Als er geen jumperkap op de pinnen is geplaatst, is de jumper "Open" (Open). De afbeelding toont een 3-pins jumper waarvan pin1 en pin2 "Short" (Kortgesloten) zijn wanneer de jumperkap op deze 2 pinnen is geplaatst.
| Jumper | Instelling | Beschrijving |
| Clear CMOS Jumper (CLRCMOS1) (zie "Moederbordindeling" nr. 3) |  |  |
Opmerking: Met CLRCMOS1 kunt u de gegevens in CMOS wissen. Om de systeemparameters te wissen en terug te zetten naar de standaardinstellingen, schakelt u de computer uit en trekt u de stekker uit het stopcontact. Nadat u 15 seconden hebt gewacht, gebruikt u een jumperkap om pin2 en pin3 op CLRCMOS1 gedurende 5 seconden kort te sluiten. Wis de CMOS echter niet direct nadat u het BIOS hebt bijgewerkt. Als u de CMOS moet wissen wanneer u net klaar bent met het bijwerken van het BIOS, moet u eerst het systeem opstarten en het vervolgens uitschakelen voordat u de clear-CMOS actie uitvoert. Houd er rekening mee dat het wachtwoord, de datum, de tijd, het standaardgebruikersprofiel, de 1394 GUID en het MAC-adres alleen worden gewist als de CMOS-batterij wordt verwijderd.
De Clear CMOS Switch heeft dezelfde functie als de Clear CMOS jumper.
Onboard headers en connectoren
Onboard headers en connectoren zijn GEEN jumpers. Plaats GEEN jumperkappen over deze headers en connectoren. Het plaatsen van jumperkappen over de headers en connectoren veroorzaakt permanente schade aan het moederbord!
| FDD-connector (33-pins FLOPPY1) (zie "Moederbordindeling" nr. 30) |  |  |
Opmerking: zorg ervoor dat de rood gestreepte kant van de kabel in de Pin1-kant van de connector is gestoken.

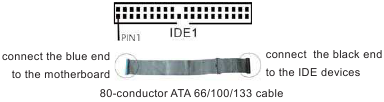

Primaire IDE-connector (blauw)
(39-pins IDE1, zie "Motherboard Layout" nr. 18)
Opmerking: Raadpleeg de instructies van uw IDE-apparaatleverancier voor meer informatie.
Seriële ATA (SATA)-datakabel (optioneel)
Beide uiteinden van de SATA-datakabel kunnen worden aangesloten op de SATA3-harde schijf of de SATA3-connector op dit moederbord.
3,5mm audiokabel (optioneel)
Beide uiteinden van de 3,5mm audiokabel kunnen worden aangesloten op de draagbare audioapparaten, zoals een MP3-speler en mobiele telefoon, of de Line-in poort van uw PC.
Seriële ATA (SATA)-voedingskabel (optioneel)
Sluit het zwarte uiteinde van de SATA-voedingskabel aan op de voedingsconnector op elke drive. Sluit vervolgens het witte uiteinde van de SATA-voedingskabel aan op de voedingsconnector van de voeding.
Seriële ATA3-connectoren
(SATA3_1_2: zie "Moederbordindeling", nr. 21)
(SATA3_3_4: zie "Moederbordindeling", nr. 20)
(SATA3_5_6: zie "Moederbordindeling", nr. 19)
(SATA3_7: zie "Moederbordindeling", nr. 32)
(SATA3_8: zie "Moederbordindeling", nr. 33)
Deze acht seriële ATA3
(SATA3) connectoren ondersteunen SATA-datakabels voor interne opslagapparaten. De huidige SATA3-interface staat een data-overdrachtssnelheid tot 6,0 Gb/s toe. Als u de HDD op de eSATA-poort op de achterste I/O installeert, zal de interne SATA3_8 niet werken.
USB 2.0 headers
(9-pins USB2_3) (zie "Moederbordindeling", nr. 14)
Naast de zes standaard USB 2.0-poorten op het I/O-paneel, zijn er twee USB 2.0-headers op dit moederbord. Elke USB 2.0-header kan twee USB 2.0-poorten ondersteunen.
USB 3.0 header

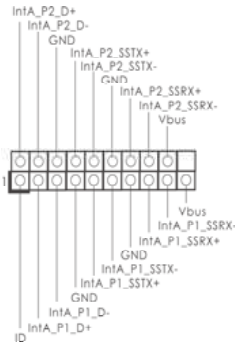

(19-pins USB3_0_1) (zie "Moederbordindeling", nr. 28)
Naast twee standaard USB 3.0-poorten op het I/O-paneel, is er één USB 3.0-header op dit moederbord. Deze USB 3.0-header kan twee USB 3.0-poorten ondersteunen.
Infraroodmoduleheader
(5-pins IR1) (zie "Moederbordindeling", nr. 44)
Deze header ondersteunt een optionele draadloze zend- en ontvangende infraroodmodule.
Interne audio-connectoren
(4-pins CD1) (CD1: zie "Moederbordindeling", nr. 42)
Met deze connector kunt u stereo audio-input ontvangen van geluidsbronnen, zoals een CD-ROM, DVD-ROM, TV-tunerkaart of MPEG-kaart.
Audioheader voorpaneel
(9-pins HD_AUDIO1) (zie "Moederbordindeling", nr. 43)
Dit is een interface voor de audiokabel van het voorpaneel die een gemakkelijke aansluiting en bediening van audioapparaten mogelijk maakt.
- High Definition Audio ondersteunt Jack Sensing, maar de paneeldraad op de behuizing moet HDA ondersteunen om correct te functioneren. Volg de instructies in onze handleiding en de handleiding van de behuizing om uw systeem te installeren.
- Als u een AC'97-audiopaneel gebruikt, installeer deze dan als volgt op de audioheader van het voorpaneel:
- Sluit Mic_IN (MIC) aan op MIC2_L.
- Sluit Audio_R (RIN) aan op OUT2_R en Audio_L (LIN) aan op OUT2_L.
- Sluit Ground (GND) aan op Ground (GND).
- MIC_RET en OUT_RET zijn alleen voor HD-audiopanelen. U hoeft ze niet aan te sluiten voor een AC'97-audiopaneel.
- Om de microfoon aan de voorkant te activeren. ® Voor Windows XP / XP 64-bit OS: Selecteer "Mixer". Selecteer "Recorder". Klik vervolgens op "FrontMic". ® TM TM Voor Windows 7 / 7 64-bit / Vista / Vista 64-bit OS: Ga naar het tabblad "FrontMic" in het Realtek Configuratiescherm. Pas "Recording Volume" aan.
Systeempaneelheader
(9-pins PANEL1) (zie "Moederbordindeling", nr. 29)
Deze header is geschikt voor verschillende systeempaneelfuncties aan de voorkant.
Sluit de aan/uit-schakelaar, de reset-schakelaar en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pin-toewijzingen.
Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
PWRBTN (aan/uit-schakelaar):
Aansluiten op de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar.
RESET (reset-schakelaar):
Aansluiten op de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
PLED (systeemvoedings-LED):
Aansluiten op de voedingsstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED blijft knipperen wanneer het systeem zich in de S1-slaapstand bevindt. De LED is uit wanneer het systeem zich in de S3/S4-slaapstand bevindt of is uitgeschakeld (S5).
HDLED (harde schijf activiteit LED):
Aansluiten op de activiteit-LED van de harde schijf op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, reset-schakelaar, stroom-LED, harde schijf activiteit-LED, luidspreker, enz. Wanneer u de voorpaneelmodule van uw behuizing op deze header aansluit, zorg er dan voor dat de draadtoewijzingen en de pin-toewijzingen correct overeenkomen.
Luidsprekerheader behuizing
(4-pins SPEAKER 1) (zie "Moederbordindeling", nr. 23)
Sluit de behuizingsluidspreker aan op deze header.
Voedings-LED-header
(3-pins PLED1) (zie "Moederbordindeling", nr. 22)
Sluit de voedings-LED van de behuizing aan op deze header om de systeemvoedingsstatus aan te geven. De LED brandt wanneer het systeem in werking is. De LED blijft knipperen in de S1-stand. De LED is uit in de S3/S4-stand of de S5-stand (uitgeschakeld).
Connectoren voor behuizings- en voedingsventilator
(4-pins CHA_FAN1) (zie "Moederbordindeling", nr. 45)

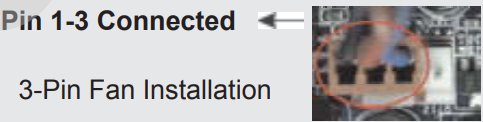

(3-pins CHA_FAN2) (zie "Moederbordindeling", nr. 4)
(3-pins CHA_FAN3) (zie "Moederbordindeling", nr. 2)
(3-pins PWR_FAN1) (zie "Moederbordindeling", nr. 40)
CPU-ventilatorconnectoren
(4-pins CPU_FAN1) (zie "Moederbordindeling", nr. 6)
Sluit de CPU-ventilatorkabel aan op de connector en stem de zwarte draad af op de aardingspin.
Hoewel dit moederbord 4-pins CPU-ventilator (stille ventilator) ondersteunt, kan de 3-pins CPU-ventilator nog steeds succesvol werken, zelfs zonder de functie voor het regelen van de ventilatorsnelheid. Als u van plan bent de 3-pins CPU-ventilator aan te sluiten op de CPU-ventilatorconnector op dit moederbord, sluit deze dan aan op pin 1-3.
(3-pins CPU_FAN2)
(zie "Moederbordindeling", nr. 7)
ATX-voedingsconnector
(24-pins ATXPWR1) (zie "Moederbordindeling", nr. 12)
Sluit een ATX-voeding aan op deze connector.
Hoewel dit moederbord een 24-pins ATX-voedingsconnector biedt, kan het nog steeds werken als u een traditionele 20-pins ATX-voeding gebruikt. Om de 20-pins ATX-voeding te gebruiken, sluit u uw voeding aan samen met pin 1 en pin 13.
Installatie van 20-pins ATX-voeding
ATX 12V-voedingsconnector
(8-pins ATX12V1) (zie "Moederbordindeling", nr. 5)
Sluit een ATX 12V-voeding aan op deze connector.
Hoewel dit moederbord een 8-pins ATX 12V-voedingsconnector biedt, kan het nog steeds werken als u een traditionele 4-pins ATX 12V-voeding gebruikt. Om de 4-pins ATX-voeding te gebruiken, sluit u uw voeding aan samen met pin 1 en pin 5.
Installatie van 4-pins ATX 12V-voeding
IEEE 1394-header
(9-pins FRONT_1394) (zie "Moederbordindeling", nr. 15)
Naast één standaard IEEE 1394-poort op het I/O-paneel, is er één IEEE 1394-header (FRONT_1394) op dit moederbord. Deze IEEE 1394-header kan één IEEE 1394-poort ondersteunen.
Seriële poortheader
(9-pins COM1) (zie "Moederbordindeling", nr. 31)
Deze COM1-header ondersteunt een seriële poortmodule.
HDMI_SPDIF-header
(2-pins HDMI_SPDIF1) (zie "Moederbordindeling", nr. 1)
HDMI_SPDIF-header, die SPDIF-audio-uitvoer levert aan de HDMI VGA-kaart, waardoor het systeem HDMI Digital TV/projector/LCD-apparaten kan aansluiten. Sluit de HDMI_SPDIF-connector van de HDMI VGA-kaart aan op deze header.
Installatiehandleiding voor het voorste USB 3.0-paneel
Stap 1 Bereid het meegeleverde voorste USB 3.0-paneel, vier HDD-schroeven en zes behuizingsschroeven voor.
Stap 2 Schroef de 2,5" HDD/SSD met vier HDD-schroeven vast aan het voorste USB 3.0-paneel.
Stap 3 Installeer het voorste USB 3.0-paneel in het 2,5" drive bay van de behuizing.
Stap 4 Schroef het voorste USB 3.0-paneel met zes behuizingsschroeven vast aan het drive bay.
Stap 5 Steek de voorste USB 3.0-kabel in de USB 3.0-header (USB3_0_1) op het moederbord.
Stap 6 Het voorste USB 3.0-paneel is klaar voor gebruik.
Installatiehandleiding voor de achterste USB 3.0-beugel
Stap 1 Draai de twee schroeven van het voorste USB 3.0-paneel los.
Stap 2 Plaats de USB 3.0-kabel en de achterste USB 3.0-beugel bij elkaar.
Stap 3 Schroef de twee schroeven in de achterste USB 3.0-beugel.
Stap 4 Plaats de achterste USB 3.0-beugel in de behuizing.
Slimme schakelaars
Dit moederbord heeft drie slimme schakelaars: aan/uit-schakelaar, reset-schakelaar en clear CMOS-schakelaar, waarmee gebruikers snel het systeem kunnen in-/uitschakelen, resetten of de CMOS-waarden kunnen wissen.
| Aan/uit-schakelaar (PWRBTN) (zie "Moederbordindeling", nr. 26) |  | De aan/uit-schakelaar is een slimme schakelaar waarmee gebruikers het systeem snel kunnen in- en uitschakelen. |
| Reset-schakelaar (RSTBTN) (zie "Moederbordindeling", nr. 25) |  | De reset-schakelaar is een slimme schakelaar waarmee gebruikers het systeem snel kunnen resetten. |
| Clear CMOS-schakelaar (CLRCBTN) (zie "I/O-paneel", nr. 17) |  | De Clear CMOS-schakelaar is een slimme schakelaar waarmee gebruikers snel de CMOS-waarden kunnen wissen. |

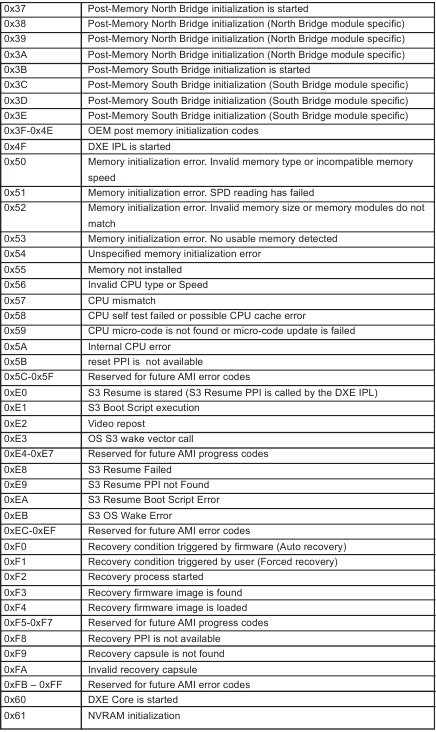

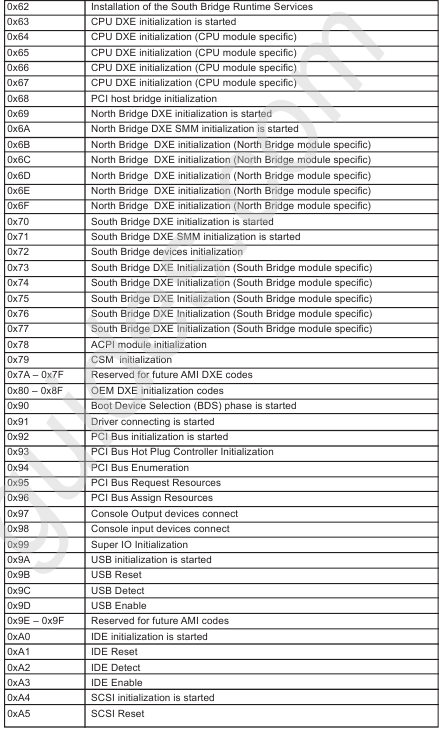

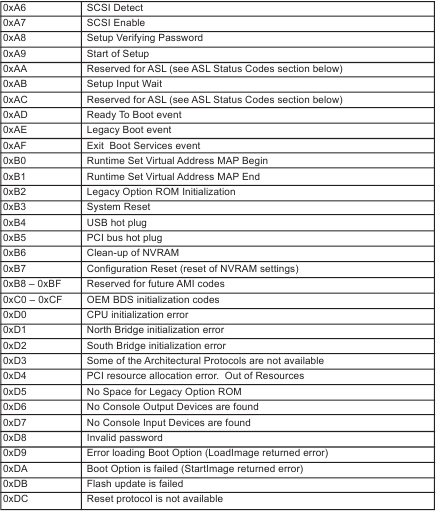

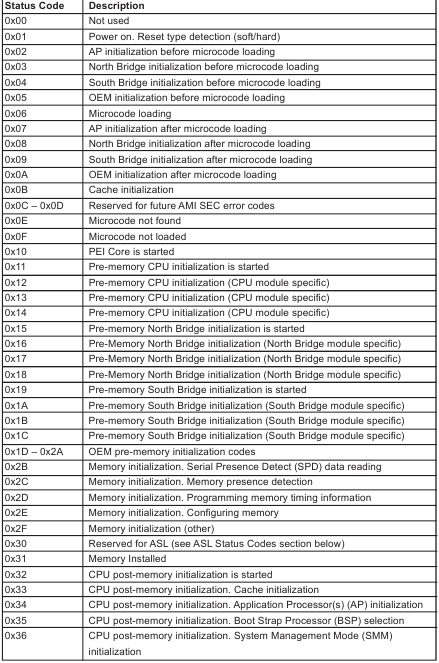

Dr. Debug
Dr. Debug wordt gebruikt om code-informatie te verstrekken, waardoor het oplossen van problemen nog eenvoudiger wordt. Zie de onderstaande diagrammen voor het lezen van de Dr. Debug-codes.
Gids voor het installeren van stuurprogramma's
Om de stuurprogramma's op uw systeem te installeren, plaatst u eerst de ondersteunings-cd in uw optische drive. Vervolgens kunnen de stuurprogramma's die compatibel zijn met uw systeem automatisch worden gedetecteerd en weergegeven op de stuurprogrammapagina van de ondersteunings-cd. Volg de volgorde van boven naar beneden om die vereiste stuurprogramma's te installeren. Daarom kunnen de stuurprogramma's die u installeert correct werken.
Windows® 7 / 7 64-bits / VistaTM / VistaTM 64-bits / XP / XP 64-bits installeren met RAID-functies
Als u Windows® 7 / 7 64-bits / VistaTM / VistaTM 64-bits / XP / XP 64-bits op uw SATA3 HDD's met RAID-functies wilt installeren, raadpleegt u het document op het volgende pad in de ondersteunings-cd voor gedetailleerde procedures:
..\ RAID Installation Guide
Windows® 7 / 7 64-bits / VistaTM / VistaTM 64-bits / XP / XP 64-bits installeren zonder RAID-functies
Als u Windows® 7 / 7 64-bits / VistaTM / VistaTM 64-bits / XP / XP 64-bits OS op uw SATA3 HDD's zonder RAID-functies wilt installeren, volgt u de onderstaande procedures volgens het OS dat u installeert.
Windows® XP / XP 64-bits installeren zonder RAID-functies
Als u Windows® XP / XP 64-bits op uw SATA3 HDD's zonder RAID-functies wilt installeren, volgt u de onderstaande stappen.
SATA3 HDD's gebruiken zonder NCQ- en Hot Plug-functies (IDE-modus)
STAP 1: UEFI instellen.
- Ga naar UEFI SETUP UTILITY → scherm Advanced → Storage Configuration (Opslagconfiguratie).
- Stel de optie "SATA Mode" in op [IDE]. (Voor SATA3_1 tot SATA3_6-poorten.)
Stel de optie "Marvell SATA3 Operation Mode" in op [IDE]. (Voor SATA3_7- en SATA3_8-poorten.)
STAP 2: Installeer Windows® XP / XP 64-bits OS op uw systeem.
Windows® 7 / 7 64-bits / VistaTM / VistaTM 64-bits installeren zonder RAID-functies
Als u Windows® 7 / 7 64-bits / VistaTM / VistaTM 64-bits op uw SATA3 HDD's zonder RAID-functies wilt installeren, volgt u de onderstaande stappen.
SATA3 HDD's gebruiken zonder NCQ- en Hot Plug-functies (IDE-modus)
STAP 1: UEFI instellen.
- Ga naar UEFI SETUP UTILITY → scherm Advanced → Storage Configuration (Opslagconfiguratie).
- Stel de optie "SATA Mode" in op [IDE]. (Voor SATA3_1 tot SATA3_6-poorten.)
Stel de optie "Marvell SATA3 Operation Mode" in op [IDE]. (Voor SATA3_7- en SATA3_8-poorten.)
STAP 2: Installeer Windows® 7 / 7 64-bits / VistaTM / VistaTM 64-bits OS op uw systeem.
SATA3 HDD's gebruiken met NCQ- en Hot Plug-functies (AHCI-modus)
STAP 1: UEFI instellen.
- Ga naar UEFI SETUP UTILITY → scherm Advanced → Storage Configuration (Opslagconfiguratie).
- Stel de optie "SATA Mode" in op [AHCI]. (Voor SATA3_1 tot SATA3_6-poorten.)
Stel de optie "Marvell SATA3 Operation Mode" in op [AHCI]. (Voor SATA3_7- en SATA3_8-poorten.)
A. STAP 2: Installeer Windows® 7 / 7 64-bits / VistaTM / VistaTM 64-bits OS op uw systeem.
Untied Overclocking Technology
Dit moederbord ondersteunt Untied Overclocking Technology, wat betekent dat tijdens het overklokken, FSB een betere marge heeft dankzij vaste PCI / PCIE-bussen. Voordat u de Untied Overclocking-functie inschakelt, gaat u naar de optie "Overclock Mode" (Overklokmodus) van UEFI SETUP om de selectie van [Auto] naar [Manual] (Handmatig) in te stellen. Daarom is CPU FSB losgekoppeld tijdens het overklokken, maar bevinden PCI / PCIE-bussen zich in de vaste modus, zodat FSB kan werken in een stabielere overklokomgeving.
Raadpleeg de waarschuwing voor het mogelijke overklokrisico voordat u Untied Overclocking Technology toepast.
BIOS-informatie
Het flashgeheugen op het moederbord slaat het BIOS Setup Utility op. Wanneer u de computer opstart, drukt u tijdens de Power-On-Self-Test (POST) op <F2> of <Del> om het BIOS Setup Utility te openen; anders gaat POST verder met zijn testroutines. Als u na POST de BIOS Setup wilt openen, start u het systeem opnieuw op door op <Ctl> + <Alt> + <Delete> te drukken of op de resetknop op de systeembehuizing te drukken. Het BIOS Setup-programma is ontworpen om gebruiksvriendelijk te zijn. Het is een menu-gestuurd programma, waarmee u door de verschillende submenu's kunt bladeren en kunt kiezen uit de vooraf bepaalde keuzes. Raadpleeg de gebruikershandleiding (PDF-bestand) op de ondersteunings-cd voor gedetailleerde informatie over BIOS Setup.
Informatie over de software-ondersteunings-cd
Dit moederbord ondersteunt verschillende Microsoft® Windows® besturingssystemen: 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit. De ondersteunings-cd die bij het moederbord is geleverd, bevat de nodige stuurprogramma's en handige hulpprogramma's die de functies van het moederbord verbeteren. Om de ondersteunings-cd te gebruiken, plaatst u de cd in uw cd-romstation. Het hoofdmenu wordt automatisch weergegeven als "AUTORUN" is ingeschakeld op uw computer. Als het hoofdmenu niet automatisch verschijnt, zoek en dubbelklik op het bestand "ASSETUP.EXE" in de BIN-map op de ondersteunings-cd om de menu's weer te geven.
Referenties
ASRock
http://www.asrock.com/support/index.asp
World Leader in Artificial Intelligence Computing | NVIDIA
http://www.asrock.com/Feature/AppCharger/index.asp
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download ASROCK 990FX Extreme4 Handleiding
