Toyota TUNDRA 2011 Handleiding

Inleiding

Deze beknopte handleiding is een samenvatting van de basisbediening van het voertuig. Het bevat korte beschrijvingen van de fundamentele bedieningselementen, zodat u de belangrijkste uitrusting van het voertuig snel en gemakkelijk kunt vinden en gebruiken.
De beknopte handleiding is niet bedoeld als vervanging van de gebruikershandleiding die zich in het dashboardkastje van uw voertuig bevindt. We raden u ten zeerste aan om de gebruikershandleiding en de aanvullende handleidingen te raadplegen, zodat u een beter inzicht krijgt in de mogelijkheden en beperkingen van uw voertuig.
Uw dealer en het voltallige personeel van Toyota Motor Sales, U.S.A., Inc. wensen u vele jaren tevreden rijplezier in uw nieuwe Tundra.

Een woord over veilig rijden
Deze beknopte handleiding is geen volledige beschrijving van de bediening van de Tundra. Elke Tundra-eigenaar dient de gebruikershandleiding die bij dit voertuig wordt geleverd, te raadplegen.
Besteed speciale aandacht aan de gekaderde informatie die in de gebruikershandleiding in kleur is gemarkeerd. Elk kader bevat veilige bedieningsinstructies om letsel of defecten aan de apparatuur te helpen voorkomen.
Alle informatie in deze beknopte handleiding is actueel op het moment van drukken. Toyota behoudt zich het recht voor om op elk moment zonder voorafgaande kennisgeving wijzigingen aan te brengen.

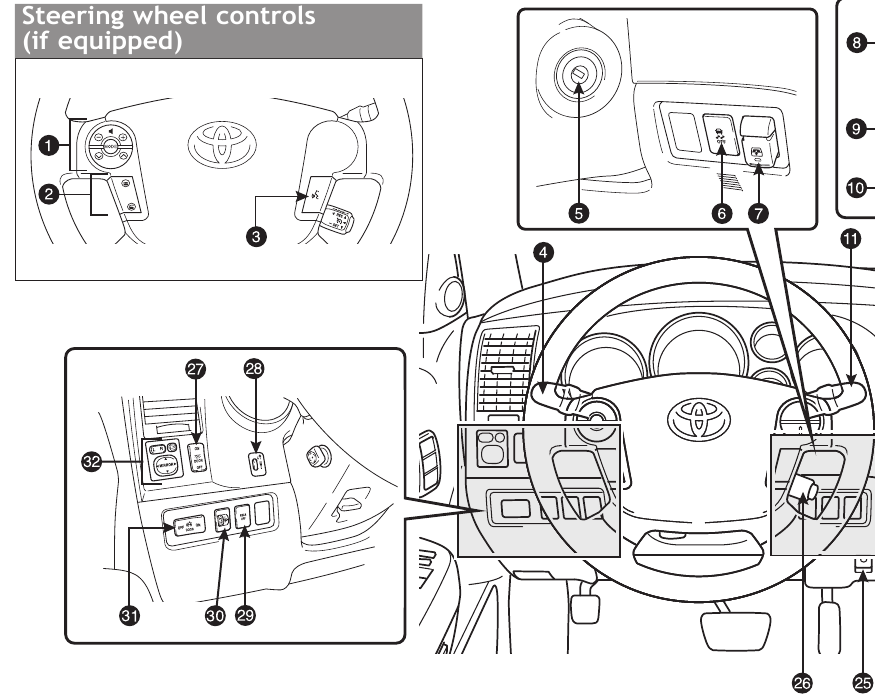

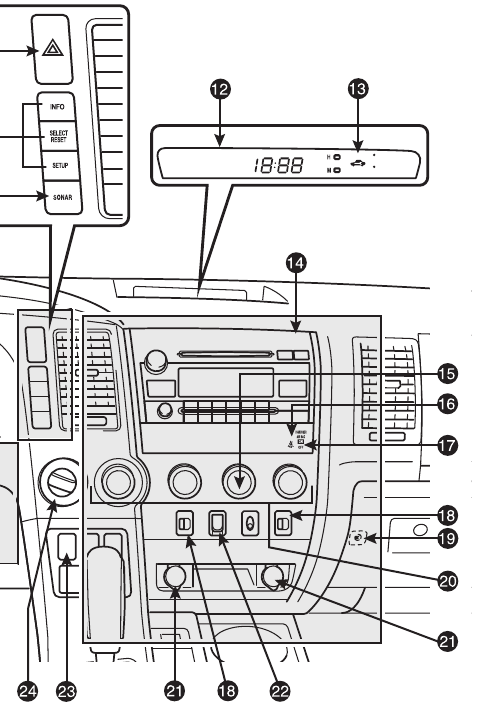

OVERZICHT

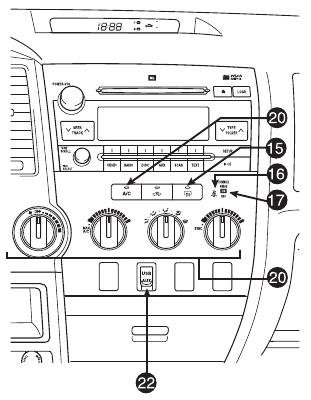

Instrumentenpaneel

Zitbank met handmatige airconditioning

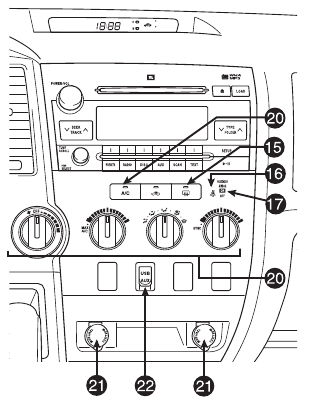

Aparte stoel met handmatige airconditioning

1. Audiobediening op het stuurwiel ¹

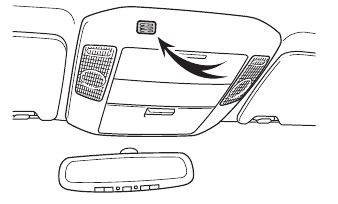

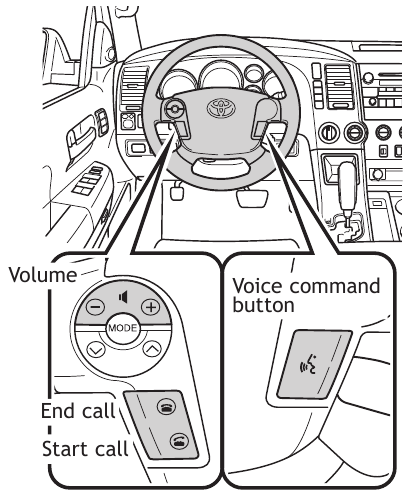

2. Telefoonbediening ¹
3. Spraakopdrachtknop ^1,2
4. Bediening van koplampen, richtingaanwijzers en mistlampen voor ¹
5. Contactslot

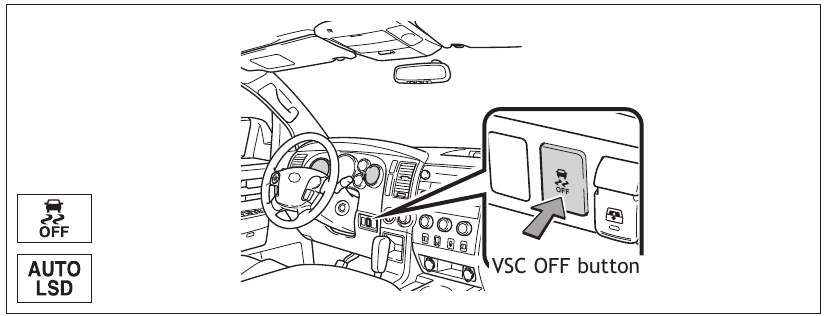

6. VSC OFF button
7. Schakelaar voor achterruit ¹
8. Noodknipperlichtknop
9. Bedieningsknoppen multi-informatiedisplay/accessoiremeter ¹
10. Intuïtieve parkeerhulpknop ¹
11. Bediening van ruitenwisser en -sproeier

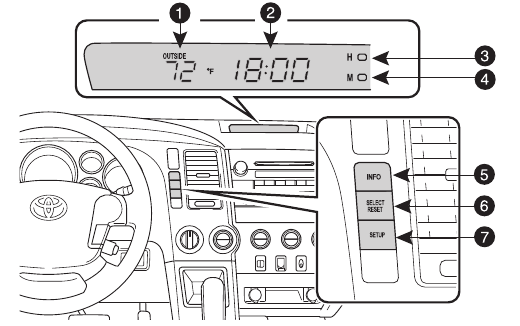

12. Accessoiremeter
13. Indicator antidiefstal-/startonderbrekingssysteem ¹
14. Audiosysteem of navigatiesysteem-geïntegreerd audiosysteem ²
15. Buitenspiegel/Achterruitontdooier/Ruitenwisserontdooierknop ¹
16. Herinnering veiligheidsgordel passagier voor
17. Classificatie-indicator inzittende passagier voor of AAN/UIT-indicator airbag passagier voor ¹
18. Bediening verwarming stoelen ¹
19. Handmatige AAN/UIT-schakelaar airbag passagier voor 1 (in dashboardkastje)
20. Bediening airconditioning
21. 12V DC-stopcontact
22. AUX-poort/USB-poort ¹
23. "TOW/HAUL" button ¹
24. Selector tweewiel-/vierwielaandrijving
25. Reset bandenspanningscontrolesysteem (waarschuwing)

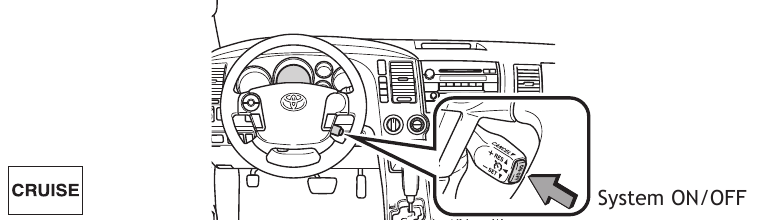

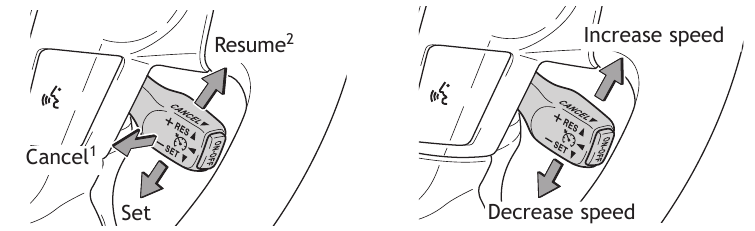

26. Cruise control ¹
27. Hoofdschakelaar interieurverlichting/persoonlijke verlichting
28. Bediening instrumentenpaneelverlichting
29. "RSCA OFF" switch ¹
30. Instelknop koplampafstelling ¹
31. Schakelaar laadruimteverlichting P
32. Bediening elektrische achteruitkijkspiegel ¹

¹ Indien aanwezig
² Voor voertuigen met een navigatiesysteem raadpleegt u de "Gebruikershandleiding van het navigatiesysteem".

Instrumentenpaneel

Zonder multi-informatiedisplay

Met multi-informatiedisplay

1. Toerenteller (indien aanwezig)
2. Service-indicator en -herinnering
3. Snelheidsmeter
4. Brandstofmeter
5. Voltmeter (indien aanwezig)
6. Oliedrukmeter (indien aanwezig)
7. Koelvloeistoftemperatuur motor
8. Resetknop dagteller
9. Kilometerteller en twee dagtellers
10. Multi-informatiedisplay
11. Indicator schakelstand automatische transmissie
12. Weergave schakelbereik automatische transmissie
13. Temperatuurmeter transmissievloeistof automatische transmissie (indien aanwezig)

Indicatorsymbolen

Raadpleeg "Indicatoren en waarschuwingslampjes" voor meer informatie.

	Waarschuwing remsysteem 1
	Herinnering veiligheidsgordel bestuurder/passagier voor (alarm klinkt als de snelheid hoger is dan 19 km/u)
	Waarschuwing laadsysteem 1
	Classificatie inzittende passagier voor of AAN/UIT-indicator airbag passagier voor
	Waarschuwing lage oliedruk motor1
	Storing/Check Engine indicator 1
	Herinnering vervanging motorolie 1
	Waarschuwing laag brandstofniveau
	Waarschuwing open deur
	Waarschuwing airbag SRS 1
	Hoofdwaarschuwing
	Waarschuwing temperatuur transmissievloeistof automatische transmissie 1
	Waarschuwing lage bandenspanning 1
	Waarschuwing laag niveau ruitensproeiervloeistof 1
	Indicator antidiefstal-/startonderbrekingssysteem
	Roll Sensing Curtain Airbags OFF indicator 1
	Indicator dimlicht/grootlicht
	Indicator richtingaanwijzer
	Indicator vierwielaandrijving hoge/lage snelheid
	Slipindicator 1
	Vehicle Stability Control OFF indicator1
	TOW/HAUL mode indicator 1
	AUTO Limited Slip Differential indicator1
	Cruise control indicator
	Waarschuwing antiblokkeersysteem 1
	Waarschuwingslampje stuurbekrachtiging1
	Traction Control OFF indicator

¹ Als de indicator niet binnen enkele seconden na het starten van de motor uitgaat, is er mogelijk een storing. Laat het voertuig inspecteren door uw Toyota-dealer.

Keyless entry

Vergrendelen

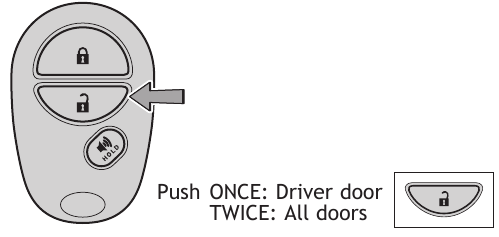

Ontgrendelen

OPMERKING: Als een deur niet binnen 60 seconden na het ontgrendelen wordt geopend, worden alle deuren voor de veiligheid opnieuw vergrendeld.

Paniekknop

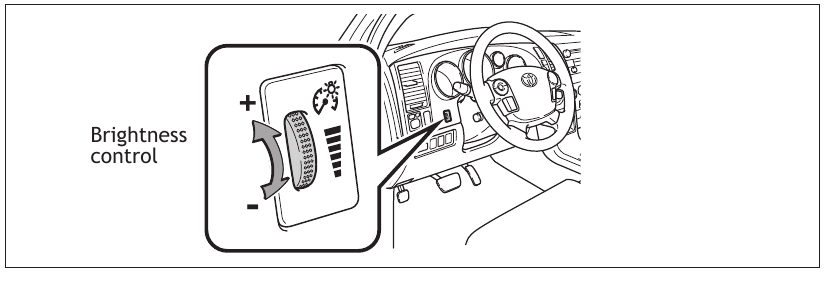

Lichtbediening - Instrumentenpaneel

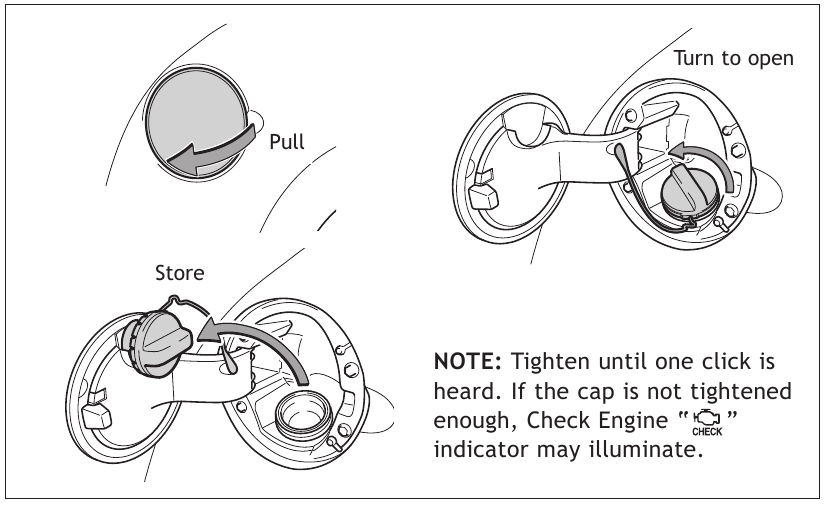

Ontgrendeling brandstoftankklep en -dop

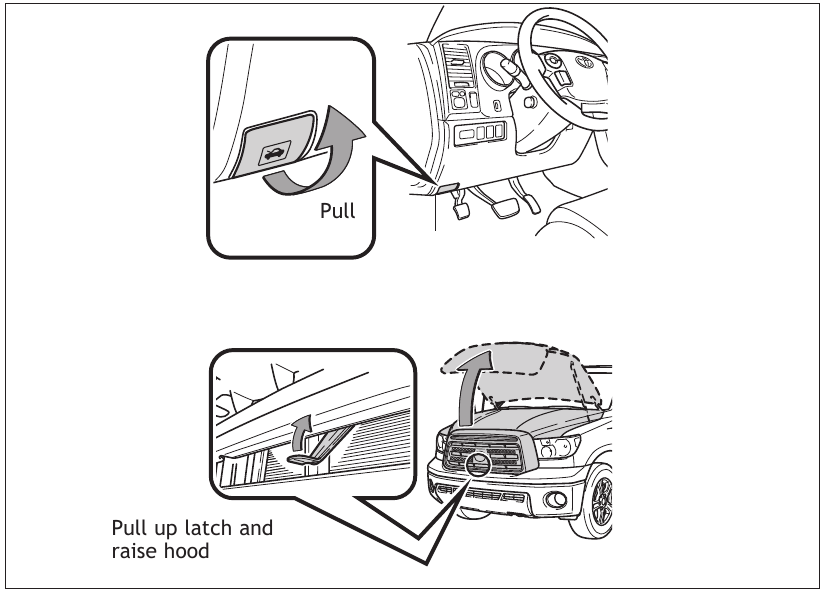

Motorkapontgrendeling

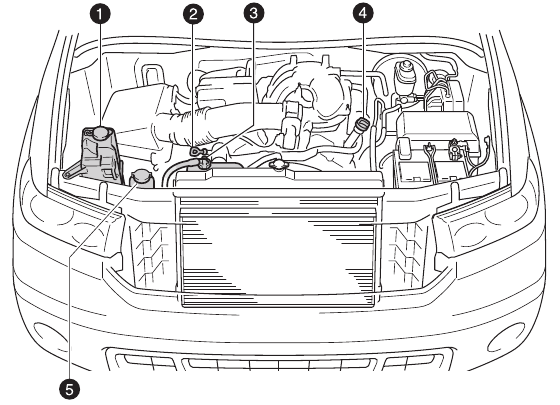

Motoronderhoud

4.0L 6-cilindermotor (1GR-FE)

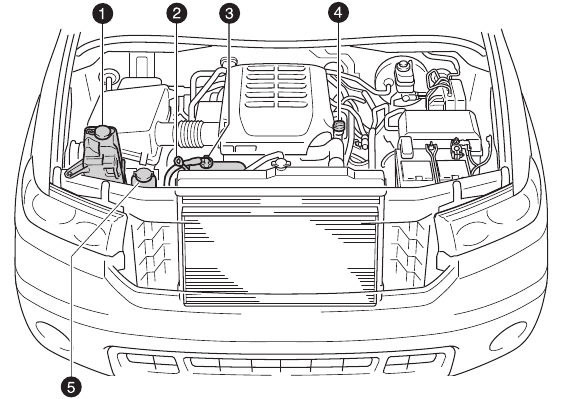

4.6L 8-cilindermotor (1UR-FE) en 5.7L 8-cilindermotor (3UR-FE/3UR-FBE)

1. Reservoir ruitensproeiervloeistof
2. Peilstok motorolie
3. Koelvloeistofreservoir motor
4. Vulhals motorolie
5. Reservoir stuurbekrachtigingsvloeistof

OPMERKING: Regelmatig gepland onderhoud, inclusief olie verversen, helpt de levensduur van uw voertuig te verlengen en de prestaties te behouden. Raadpleeg de "Onderhoudsgids garantie."

KENMERKEN/WERKING

Automatische transmissie

Type vloerschakeling

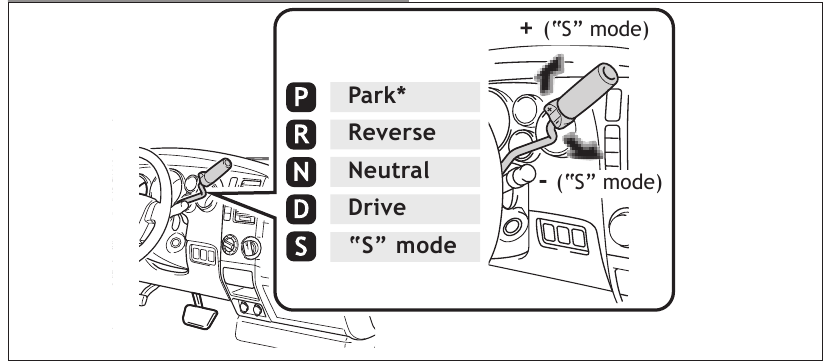

Type kolomverschuiving

* De motorschakelaar moet op "ON" staan en het rempedaal moet worden ingetrapt om vanuit Park te schakelen.

"S" (Sequentiële) modus
Verplaats de schakelhendel naar de "S"-positie vanuit de "D"-positie.

Type vloerschakeling:
+: Opschakelen (duwen en loslaten)
-: Terugschakelen (trekken en loslaten)

Type kolomverschuiving:
+: Opschakelen (duwen en loslaten)
-: Terugschakelen (duwen en loslaten)

Terugschakelen verhoogt het vermogen bergopwaarts of zorgt voor motorremming bergafwaarts. Voor het beste brandstofverbruik tijdens normale rijomstandigheden, rijdt u altijd met de schakelhendel in de "D"-stand.

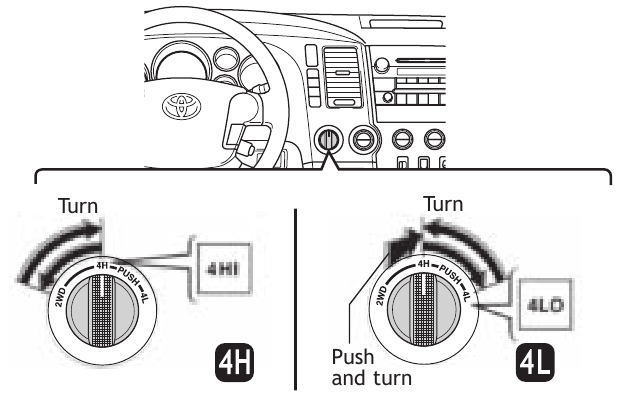

Vierwielaandrijving (indien aanwezig)

	Hoge snelheid (2WD)
	Hoge snelheid (4WD) Draai naar "4H" met een snelheid onder 100 km/u.
	Lage snelheid (4WD) Schakel naar de "N"-stand wanneer u stopt, duw en draai vervolgens naar "4L".

Voor het beste brandstofverbruik en de beste prestaties onder normale rijomstandigheden, houdt u de stand "2WD" aan.

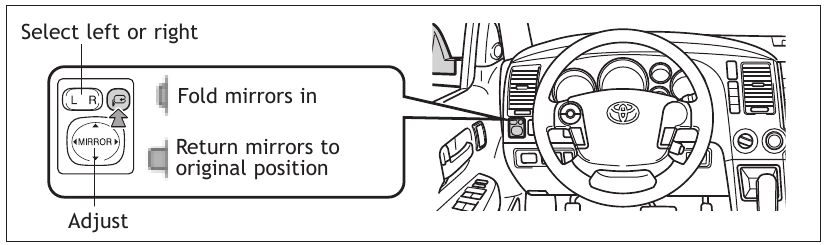

Spiegels-Elektrische zijspiegel (indien aanwezig)

De sleutel moet in de "ACC" of "ON" stand staan.

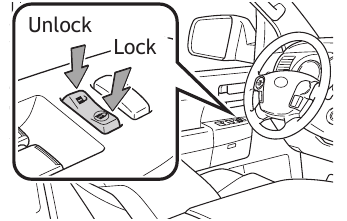

Deursloten (indien aanwezig)

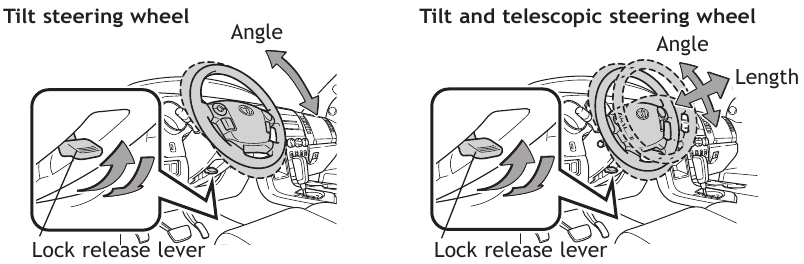

Kantelbaar en telescopisch (indien aanwezig) stuurwiel

Handmatig

Houd het stuur vast, duw de hendel omlaag, stel de hoek en lengte in en breng de hendel terug.

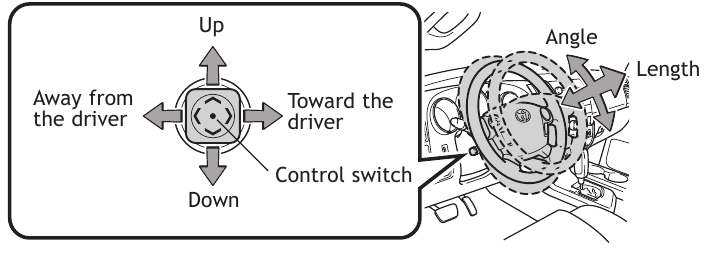

Elektrisch

Duw op de bedieningsschakelaar, stel de hoek en lengte in.
OPMERKING: Probeer niet af te stellen terwijl het voertuig in beweging is.

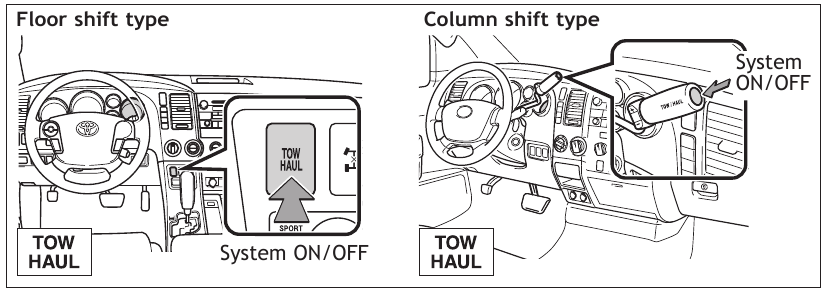

"TOW/HAUL"-schakelaar (indien aanwezig)

De "TOW/HAUL"-modus kan worden gebruikt bij het vervoeren van zware ladingen. Omdat het brandstofverbruik vermindert in de "TOW/HAUL"-modus, wordt het aanbevolen om deze uit te schakelen wanneer u zonder lading rijdt.
Raadpleeg de gebruikershandleiding voor meer informatie over dit systeem voordat u het gaat gebruiken.

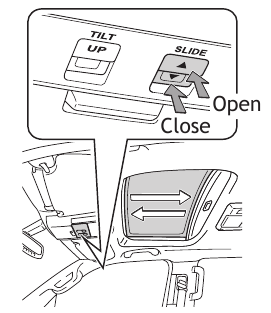

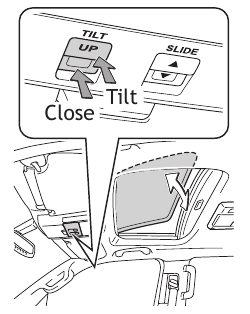

Schuifdak (indien aanwezig)

Schuifwerking

Kantelwerking

Druk eenmaal om volledig te openen/sluiten. Om halverwege te stoppen, drukt u lichtjes op de schakelaar.

Stoelverstellingen-Voor

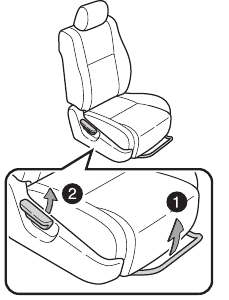

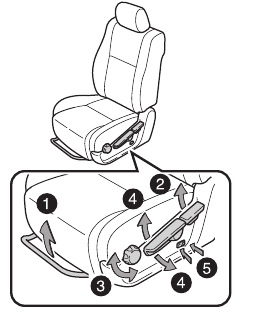

Handmatige stoel
Afzonderlijke stoel

• Model met reguliere cabine


Afzonderlijke stoel

• Modellen met dubbele cabine en CrewMax


Bankzitting

* Alleen modellen met dubbele cabine en CrewMax

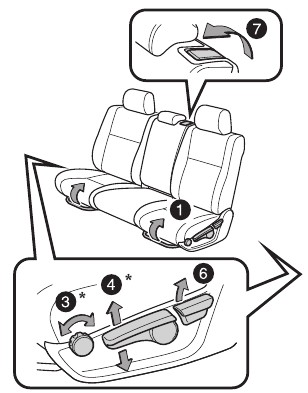

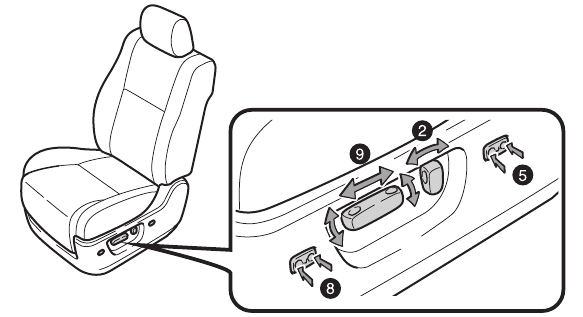

Elektrische stoel

1. Stoelpositie (vooruit/achteruit)
2. Hoek rugleuning
3. Hoek zitkussen
4. Stoelhoogte
5. Lendensteun (indien aanwezig)
6. Hoek rugleuning (zijkant)
7. Hoek rugleuning (midden)
8. Beensteun (indien aanwezig)
9. Stoelpositie, kussenhoek en hoogte

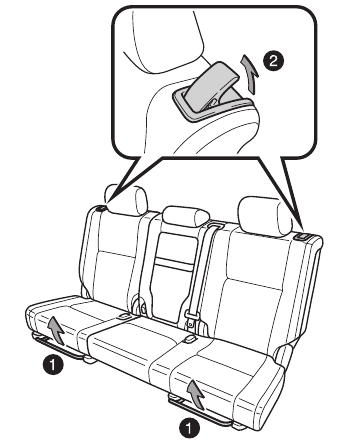

Stoelverstellingen-Achter (CrewMax modellen)

1. Stoelpositie (vooruit/achteruit)
2. Hoek rugleuning en inklappen

Stoelen-Hoofdsteunen

Voor-Afzonderlijke stoel

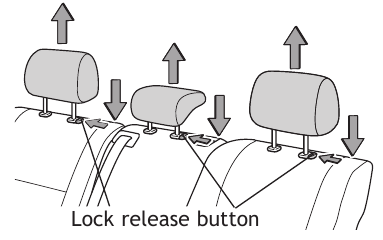

Voor-Bankzitting

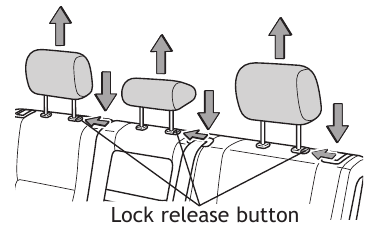

Achter (CrewMax model)

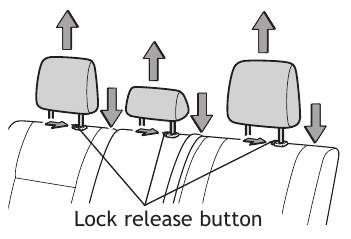

Achter (model met dubbele cabine)

Stoelen-Inklappen

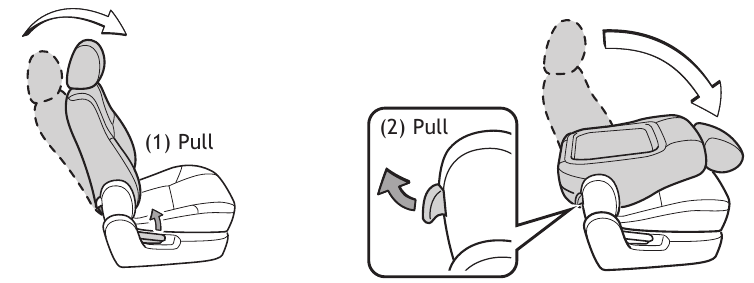

Voor (model met reguliere cabine)

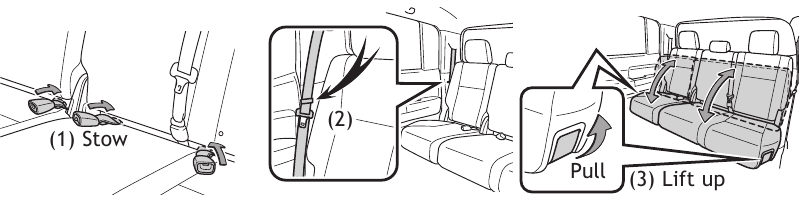

Achter (model met dubbele cabine)

Achter (CrewMax model)

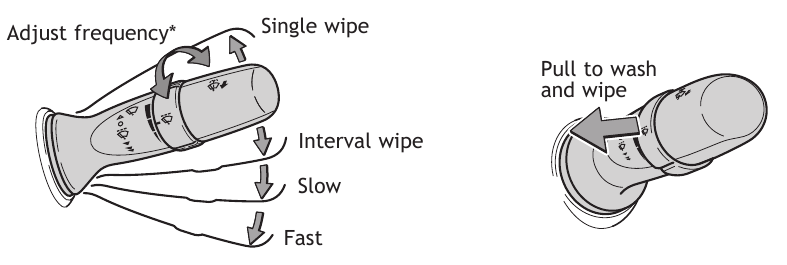

Ruitenwissers en -sproeiers

Met intervalruitenwisser

* Frequentieaanpassing intervalruitenwisser
Draai om de wis frequentie te verhogen/verlagen.

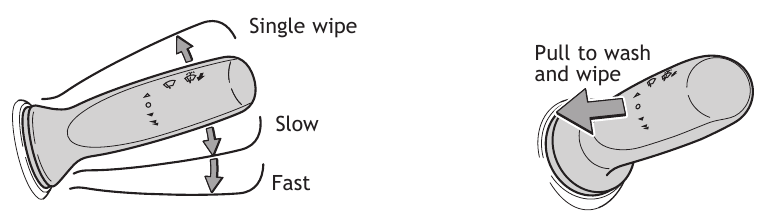

Zonder intervalruitenwisser

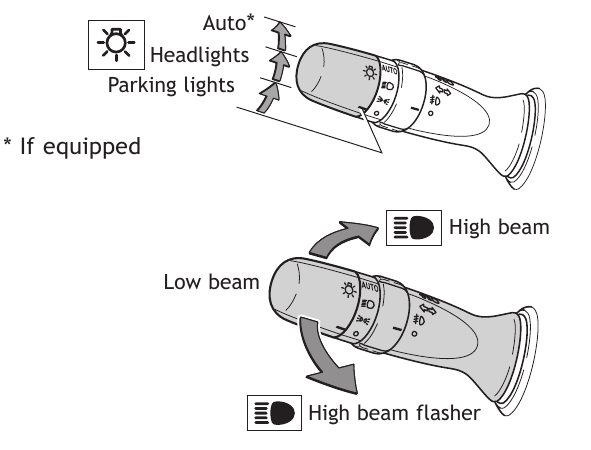

Verlichting en richtingaanwijzers

Koplampen

• Daytime Running Light system (DRL)
  Schakelt automatisch de voorste richtingaanwijzers in bij het starten van de motor en het loslaten van de parkeerrem.
• Automatisch uitschakelsysteem voor verlichting
  Schakelt de verlichting automatisch uit na een vertraging van 30 seconden, of de vergrendelingsschakelaar op de afstandsbediening kan na het vergrendelen worden ingedrukt.

Mistlampen voor (indien aanwezig)

Mistlampen voor gaan alleen aan als de koplampen op dimlicht staan.

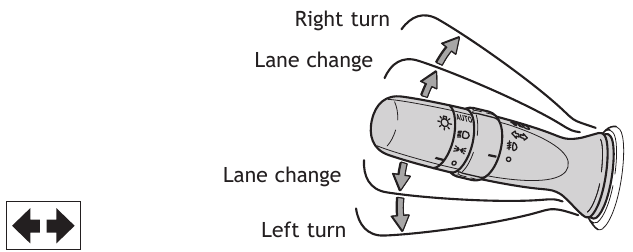

Richtingaanwijzers

Stopcontacten-12V DC (indien aanwezig)

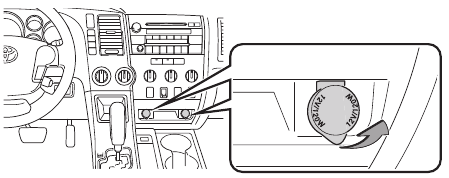

Afzonderlijke stoelen
Instrumentenpaneel

Achterkant van de middenconsolebox

Binnenkant van de middenconsolebox

Achterkant van de middenconsolebox (CrewMax model)

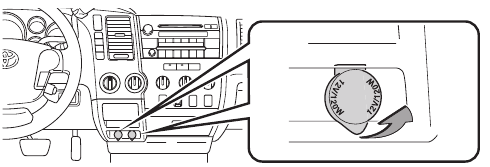

Bankzitting
Instrumentenpaneel

Achterkant van de middelste voorstoel

Achterkant van de middelste voorstoel (CrewMax model)

De sleutel moet in de "ACC" of "ON" stand staan om te kunnen worden gebruikt.

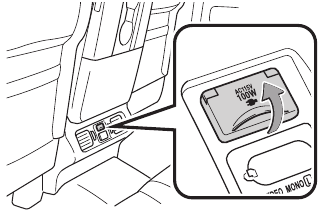

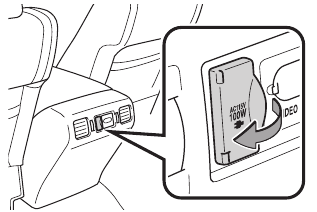

Stopcontacten-115V AC (indien aanwezig)

Achterkant van de middenconsolebox

Achterkant van de middelste voorstoel

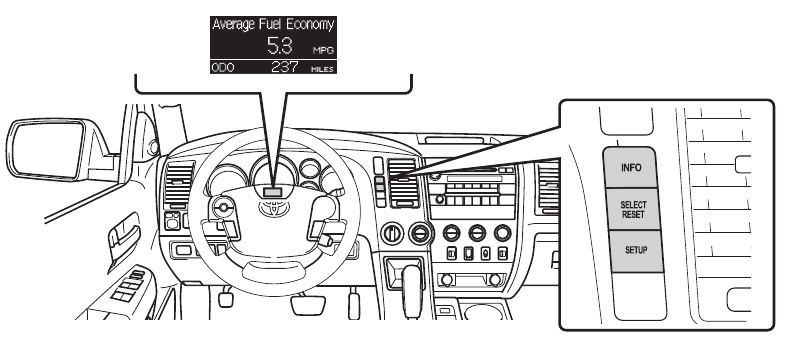

Multi-informatiedisplay (indien aanwezig)

Druk op "INFO" om de informatie in het volgende te wijzigen:

1. Zoomweergave van kilometerteller en dagteller
2. Gemiddeld brandstofverbruik
3. Huidig brandstofverbruik
4. Aantal kilometers resterend op de resterende brandstof
5. Looptijd vanaf het starten van de motor
6. Gemiddelde voertuigsnelheid

Druk op "SETUP" om de volgende instellingen aan te passen:

1. UNIT
2. KEYLESS ENTRY FEEDBACK
3. KEYLESS ENTRY RELOCK TIMER
4. KEYLESS ENTRY ALL DOORS UNLOCK
5. DOOR AUTO LOCKING
6. DOOR AUTO UNLOCKING
7. HEADLAMPS AUTO OFF TIMER
8. COURTESY LAMPS OFF TIMER
9. LANGUAGE
10. DEFAULT SETTING

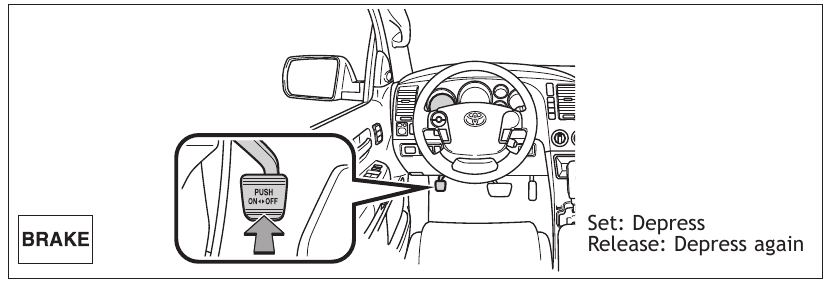

Parkeerrem

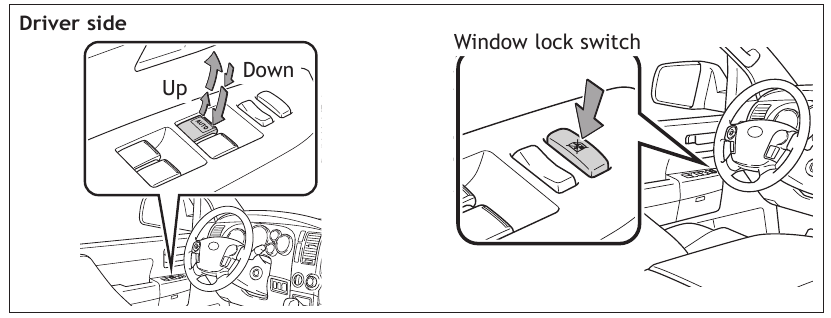

Elektrische ramen (indien aanwezig)

Automatische bediening (alleen bestuurderszijde)
Duw de schakelaar volledig naar beneden of trek hem volledig omhoog en laat los om volledig te openen of te sluiten.
* Om het raam halverwege te stoppen, duwt u de schakelaar lichtjes in de tegenovergestelde richting.

Raamblokkeerschakelaar
Deactiveert alle passagiersramen. Het bestuurdersraam blijft bedienbaar.
* Niet alle modellen zijn uitgerust met een one-touch sluitfunctie.

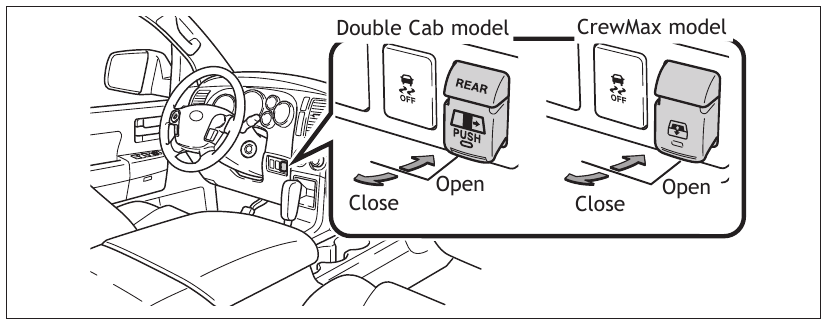

Achterruit (indien aanwezig)

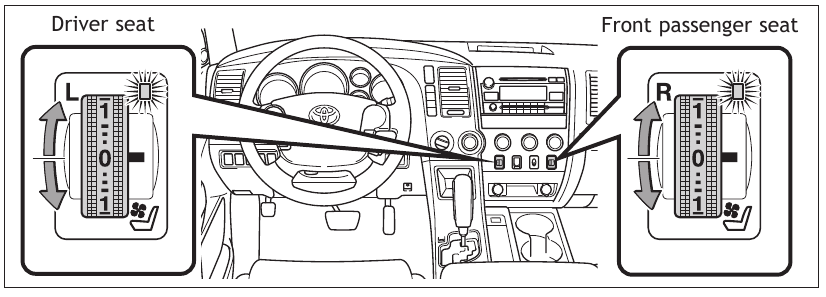

Stoelverwarming en -ventilatie (indien aanwezig)

Airconditioning/Verwarming

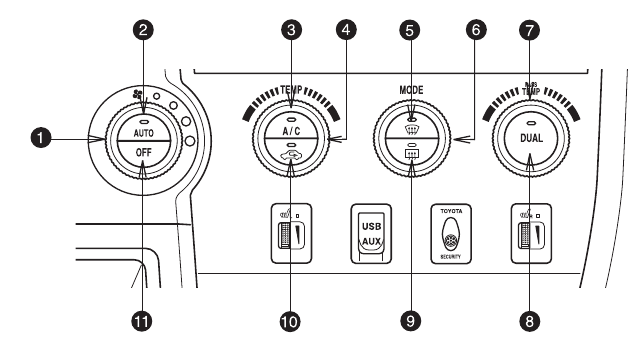

Automatische airconditioning

1. Ventilatorsnelheid
2. Automatische klimaatregeling AAN
   Het aanpassen van de temperatuurinstelling zorgt ervoor dat de luchtstroomopeningen, luchtinlaat en ventilator automatisch worden aangepast.
3. Airconditioning AAN/UIT
4. Temperatuurselector (bestuurderszijde)
5. Ontwaseming voorruit (alleen verse lucht)
6. Luchtstroomopening
   Gebruik in de " " modus verse lucht (" " indicator "UIT") om het beslaan van de ramen te verminderen.
7. Temperatuurselector (voorpassagierszijde)
8. "DUAL" knop
   Indicator AAN: Afzonderlijke temperatuurinstellingen voor bestuurder en passagier.
   Indicator UIT: Synchroniseer temperatuurinstellingen voor bestuurder en passagier.
9. Ontwaseming buitenspiegel/achterruit
10. Recirculeren van cabinelucht (verse lucht wanneer UIT)
11. Klimaatregeling UIT

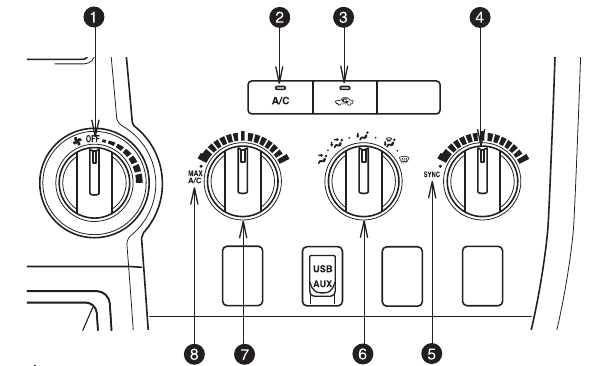

Handmatige airconditioning

1. Ventilatorsnelheid
2. Airconditioning AAN/UIT
3. Recirculeren van cabinelucht (verse lucht wanneer UIT)
4. Temperatuurselector (voorpassagierszijde)
5. Synchroniseren met de temperatuurinstelling van de bestuurderszijde
6. Selector luchtstroomopening
   Gebruik in de " " of " " modus verse lucht (" " indicator "UIT") om het beslaan van de ramen te verminderen.
7. Temperatuurselector (bestuurderszijde)
8. Selecteer voor maximale koeling. De luchtinlaat wordt automatisch ingesteld op recirculeren.

Garagedeuropener (HomeLink®*) (indien aanwezig)

Garagedeuropeners die zijn vervaardigd onder licentie van HomeLink ® * kunnen worden geprogrammeerd om garagedeuren, hekken van landgoederen, beveiligingsverlichting, enz. te bedienen. Raadpleeg "Garagedeuropener" in de gebruikershandleiding voor meer details. Neem voor programmeerhulp contact op met HomeLink ® op 1-800-355-3515, of bezoek http://www.homelink.com.

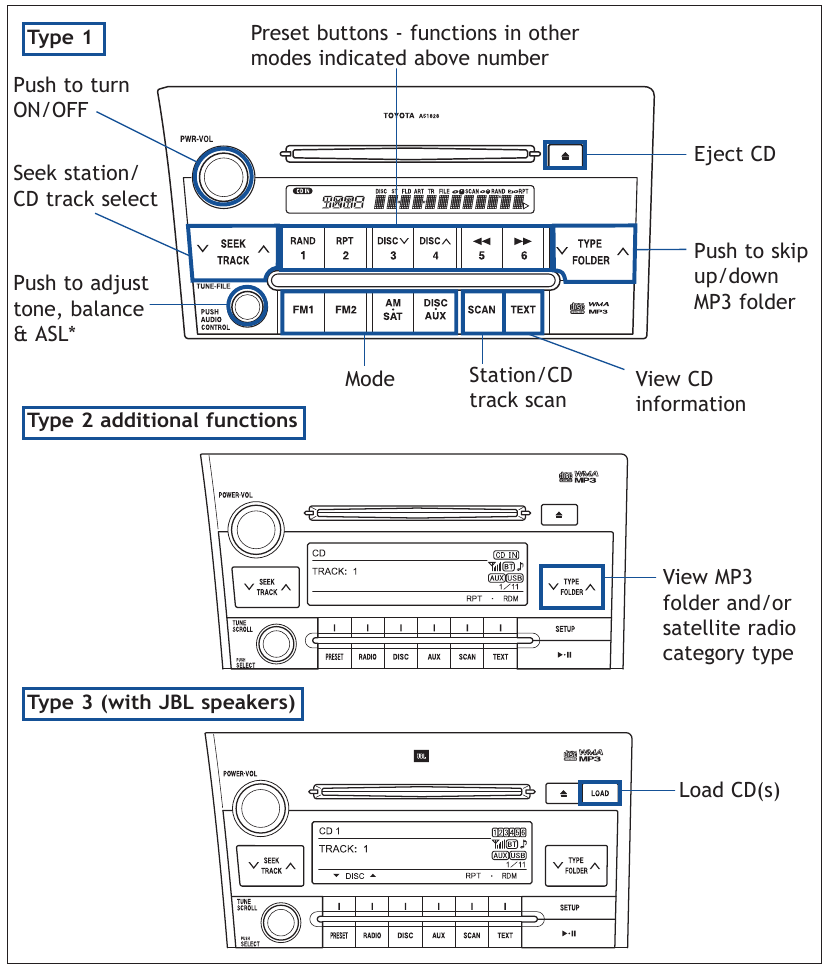

Audio

* Automatische geluidsniveauregeling

CD-SPELER
Om nummers op een schijf te scannen Houd "SCAN" ingedrukt. Druk nogmaals om de selectie vast te houden.
CD-wisselaar (alleen type 3)

• Om één schijf te laden Druk op "LOAD" (LADEN) en plaats één schijf.
• Om meerdere schijven te laden Houd "LOAD" (LADEN) ingedrukt totdat u een pieptoon hoort. Plaats één schijf. De sluiter sluit en opent vervolgens opnieuw voor de volgende schijf.

Om een bestand te selecteren (alleen MP3/WMA) Draai aan "TUNE. FILE" of "TUNE SCROLL."
Om een map te selecteren (alleen MP3/WMA) Druk op een van beide zijden van "TYPE FOLDER."

RADIO
Om voorkeurzenders in te stellen Stem af op de gewenste zender en houd een voorkeurzenderknop ingedrukt (1-6 of een van ) totdat u een pieptoon hoort. Druk op de gewenste voorkeurzenderknop (1-6 of een van ) om te selecteren. Om zenders te scannen Houd "SCAN" (SCANNEN) ingedrukt om voorkeurzenders te scannen. Druk nogmaals om de selectie vast te houden.

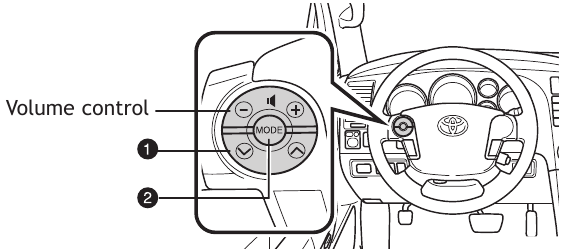

Schakelaars op het stuurwiel (indien aanwezig)

1. " " Gebruik om te zoeken binnen het geselecteerde audiomedium (radio, CD, iPod ®, enz.).
2. "MODE"
   Druk op om de audio AAN te zetten en een audiomodus te selecteren. Houd ingedrukt om het audiosysteem UIT te zetten.

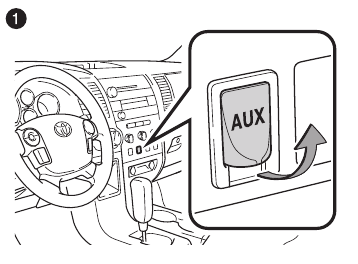

AUX-poort/USB-poort

1. AUX-poort
   Door een ministekker in de AUX-poort te steken, kunt u naar muziek luisteren vanaf een draagbaar audioapparaat via het luidsprekersysteem van het voertuig in de AUX-modus.

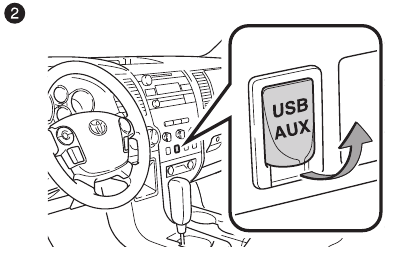

2. USB-poort (indien aanwezig)
   Door een USB-compatibel draagbaar audioapparaat of USB-geheugen aan te sluiten op de USB-poort, kunt u naar muziek luisteren vanaf het draagbare audioapparaat of USB-geheugen via het luidsprekersysteem van het voertuig in de USB-modus.

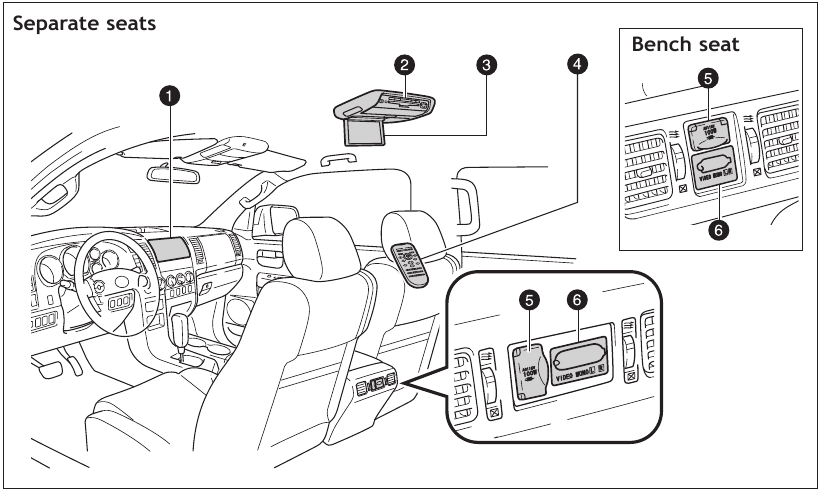

Entertainmentsysteem achterin (indien aanwezig)

1. Audiosysteem voorin
2. DVD-speler
3. DVD-scherm
4. Afstandsbediening
5. Stopcontact
6. A/V-ingangspoort

VSC OFF-knop

De VSC OFF-knop wordt gebruikt om te schakelen tussen modi met betrekking tot de TRAC-, VSC- en Auto LSD-functies.

Accessoiremeter

1. Buitentemperatuur/Cruise-informatiedisplay (indien aanwezig)
2. Klok
3. Uur instellen
4. Minuut instellen
5. Informatie wijzigen (indien aanwezig)
6. "SELECT RESET" knop (indien aanwezig)
7. "SETUP" knop (indien aanwezig) om de eenheid aan te passen

Raadpleeg uw gebruikershandleiding voor volledige details over dit systeem voordat u het probeert te gebruiken.

Cruise control (indien aanwezig)

Systeem AAN/UIT zetten

Functies

¹De ingestelde snelheid kan ook worden geannuleerd door het rempedaal in te trappen.
²De ingestelde snelheid kan worden hervat zodra de voertuigsnelheid 25 mph overschrijdt.

Telefoonbediening (Bluetooth®) (indien aanwezig)

Audio-eenheid

Microfoon

Telefoonschakelaars op het stuurwiel

Met Bluetooth ®-technologie kunt u bellen of oproepen ontvangen zonder uw handen van het stuur te halen of een kabel te gebruiken om de telefoon en het systeem aan te sluiten. Raadpleeg "Het handsfree telefoonsysteem gebruiken" in de gebruikershandleiding voor meer details, of ga naar Toyota.com en voer "Bluetooth" in in de zoekwoorden.Veiligheidsgordels - Schoudergordelanker

Flessenhouders

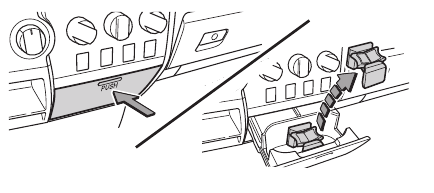

Instrumentenpaneel

Achterdeur

Voordeur

Achterdeur (CrewMax-model)

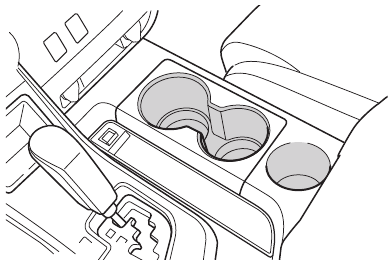

Bekerhouders

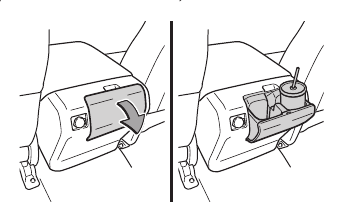

Afzonderlijke stoel
Middenconsole

Achterkant van de middenconsolebox (model met dubbele cabine)

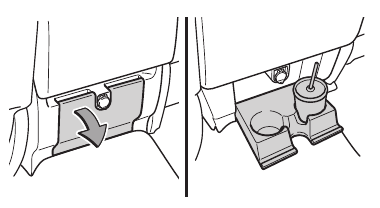

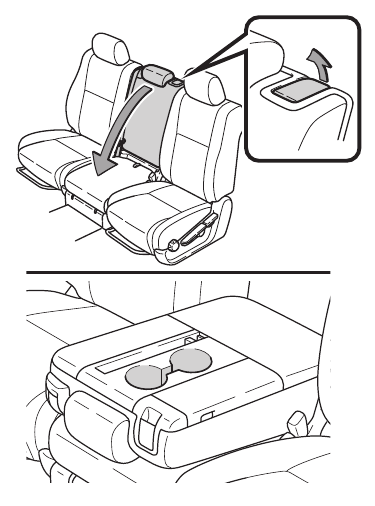

Bank
Middenstoel voor

Achterkant van de rugleuning van de middelste voorstoel (model met dubbele cabine)

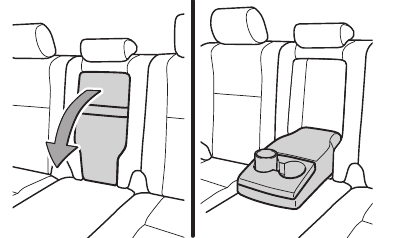

Achterbank
CrewMax-model

VEILIGHEIDS- EN NOODFUNCTIES

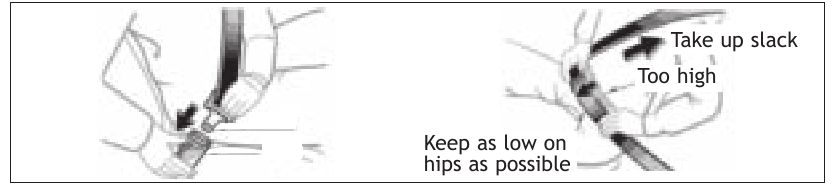

Veiligheidsgordels

Als de gordel volledig is uitgetrokken en vervolgens zelfs maar iets is ingetrokken, kan deze niet verder worden uitgetrokken dan dat punt, tenzij deze weer volledig is ingetrokken. Deze functie wordt gebruikt om kinderzitjes veilig vast te zetten. Raadpleeg de gebruikershandleiding voor meer informatie over veiligheidsgordels en het installeren van een kinderzitje.

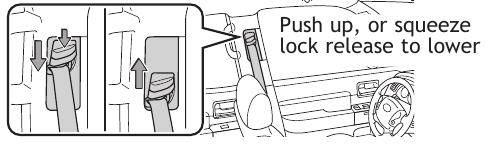

Veiligheidsgordels-Schoudergordelbevestiging (CrewMax- en Double Cab-modellen)

Bandenspanningscontrolesysteem (waarschuwing)

Initialisatie van de systeemreset

1. Houd de " SET" (INSTELLEN) knop ingedrukt totdat de indicator drie keer knippert.
2. Wacht enkele minuten tot de initialisatie is voltooid.

Nadat u de bandenspanning hebt aangepast of nadat de banden zijn verwisseld of vervangen, zet u de contactsleutel op "ON" (AAN) en houdt u de " SET" (INSTELLEN) knop ingedrukt totdat de indicator drie keer knippert. Laat het voertuig een paar minuten staan om de initialisatie te voltooien.
Raadpleeg het laadlabel op de deurstijl of de gebruikershandleiding voor de bandenspanning.
Als de bandenspanningsindicator langer dan 60 seconden knippert en vervolgens blijft branden, breng het voertuig dan naar uw plaatselijke Toyota-dealer.
OPMERKING: Het waarschuwingslampje kan gaan branden als gevolg van temperatuurschommelingen of veranderingen in de bandenspanning door natuurlijke luchtlekkage. Als het systeem onlangs niet is geïnitialiseerd, zou het instellen van de bandenspanning op de fabrieksspecificaties het lampje moeten uitschakelen.

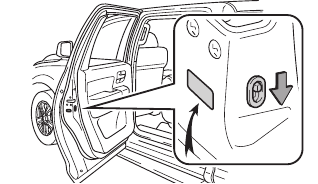

Deuren-Kinderbeveiliging (CrewMax- en Double Cab-modellen)

Achterdeur

Als de hendel naar "LOCK" (VERGRENDELEN) wordt verplaatst, kan de deur alleen van buitenaf worden geopend.

Reserveband & gereedschap

Locatie van het gereedschap

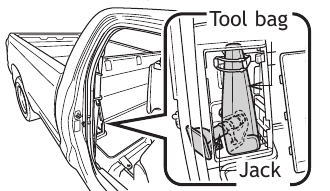

Reguliere cabine modellen

• achter de rechter rugleuning


Double cab modellen

• onder de rechter achterstoelen zonder opbergbox

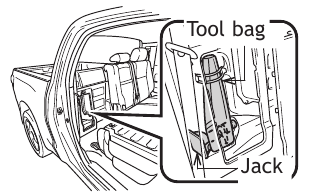

CrewMax modellen

• achter de rechter rugleuning


Double cab modellen

• onder de rechter achterstoelen met opbergbox

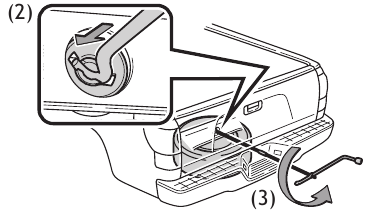

De reserveband verwijderen

1. Monteer de krikhendel.

2. Steek het uiteinde van de krikhendel in de verlagingsschroef.

3. Draai de krikhendel tegen de klok in.

Raadpleeg de gebruikershandleiding voor de procedures voor het verwisselen van banden en het plaatsen van de krik.

CUSTOMER EXPERIENCE CENTER
1-800-331-4331

Referenties

• Homelink
• New Cars, Trucks, SUVs & Hybrids | Toyota Official Site

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Toyota TUNDRA 2011 Handleiding

Beschikbare talen
