Kia Rio 2022 Handgeschakeld

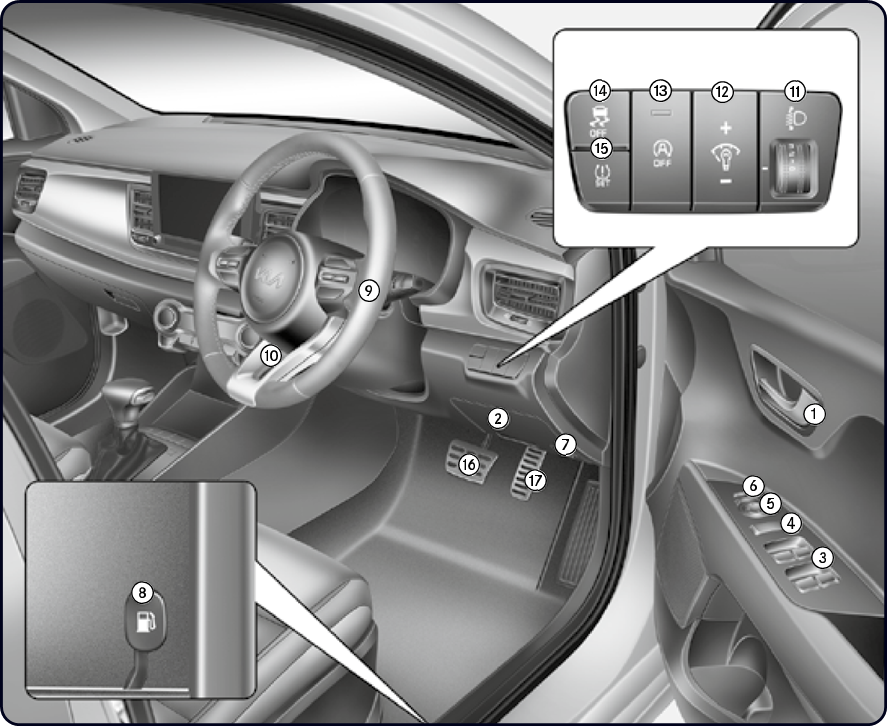

Overzicht interieur

1. Binnendeurklink [4]
2. Zekeringpaneel binnen [8]
3. Schakelaars elektrische ramen [4]
4. Vergrendelknop elektrische ramen [4]
5. Bedieningsschakelaar buitenspiegel [4]
6. Inklap-schakelaar buitenspiegel [4]
7. Ontgrendelingshendel motorkap [4]
8. Ontgrendelingshendel vulklep brandstof [4]
9. Stuurwiel [4]

10. Kantelhendel stuurwiel [4]
11. Koplamphoogte-verstelling [4]
12. Bedieningsknop instrumentenpaneel verlichting [4]
13. Idle Stop and Go system OFF (uitschakelknop) [6]
14. ESC OFF (uitschakelknop) [6]
15. TPMS SET (instelknop) [7]
16. Rempedaal [6]
17. Gaspedaal [6]

*: indien aanwezig
De daadwerkelijke functie kan afwijken van de afbeelding.
[#] Nummer tussen haakjes verwijst naar het hoofdstuk in de handleiding.

Overzicht instrumentenpaneel / motorruimte

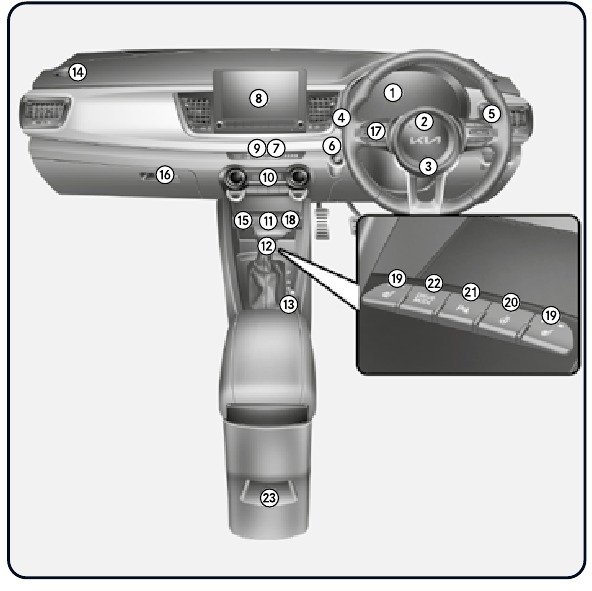

Instrumentenpaneel

1. Instrumentencluster [4]
2. Claxon [4]
3. Airbag voor bestuurder [3]
4. Lichtbediening [4]
5. Ruitenwisser/-sproeier [4]
6. Contactslot of ENGINE START/STOP button (motor start/stop-knop) [6]
7. Waarschuwingslichtschakelaar [7]
8. Infotainmentsysteem [5]
9. Centrale deurvergrendelingsschakelaar [4]
10. Handbediend klimaatregelingssysteem [4] Automatisch klimaatregelingssysteem [4]
11. USB-poort [5]
12. Handgeschakelde versnellingsbak [6] Slimme handgeschakelde versnellingsbak [6] Automatische transmissie [6] Dubbele koppelingsbak [6]
13. Parkeerremhendel [6]
14. Airbag voor passagier [3]
15. Stroomaansluiting [4]
16. Dashboardkastje [4]
17. Audiobediening stuurwiel [5]
18. Sigarettenaansteker [4]
19. Stoelverwarming [4]
20. Schakelaar stuurwielverwarming [4]
21. Parkeerhulpknop [4]
22. DRIVE MODE button (rijmodusschakelaar) [6]
23. USB-oplader [4]

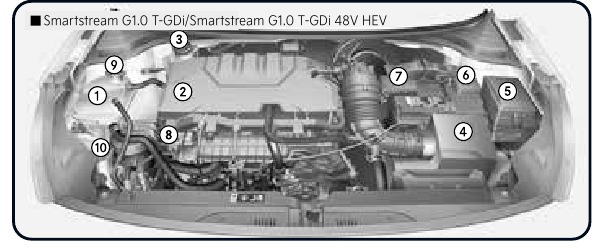

Motor

1. Koelvloeistofreservoir motor [8]
2. Vulhals dop motorolie [ ]
3. Reservo remkoppelingsvloeistof [ ]
4. Luchtfilter [8]
5. Zekeringkast [8]
6. Minpool accu [8]
7. Pluspool accu [8]
8. Oliepeilstok motorolie [8]
9. Radiatordop [8]
10. Reservoir ruitensproeiervloeistof [8]

Het werkelijke instrumentenpaneel en de motorruimte in de auto kunnen afwijken van de afbeelding.

Deursloten / Motorkap / Achterklep

Deursloten [4]
Deursloten bedienen van buiten de auto

Deursloten bedienen van binnen de auto

Kinderslot achterdeur

Motorkap [4]
Trek de ontgrendelingshendel over om de motorkap te ontgrendelen.

Til de motorkap iets op, druk de secundaire vergrendeling (1) in het midden van de motorkap in en til de motorkap op (2).

De motorkap sluiten

1. Controleer het volgende voordat u de motorkap sluit:
   • Alle vuldoppen in de motorruimte moeten correct zijn geïnstalleerd.
   • Handschoenen, vodden of ander brandbaar materiaal moet uit de motorruimte worden verwijderd.
2. Plaats de steunstang terug in de klem om te voorkomen dat deze rammelt.
3. Laat de motorkap zakken tot ongeveer 30 cm boven de gesloten positie en laat hem vallen.
4. Controleer of de motorkap goed is vergrendeld. Als de motorkap iets kan worden opgetild, open hem dan opnieuw en sluit hem met iets meer kracht.

Achterklep [4]
De achterklep handmatig openen

De achterklep sluiten
Om de achterklep te sluiten, laat u de achterklep zakken en duwt u deze stevig naar beneden. Zorg ervoor dat de achterklep goed is vergrendeld.

Noodontgrendeling achterklep

1. Steek de mechanische sleutel in het gat.
2. Duw de mechanische sleutel naar rechts (1).
3. Duw de achterklep omhoog.

Ramen / Ruitenwissers en -sproeiers

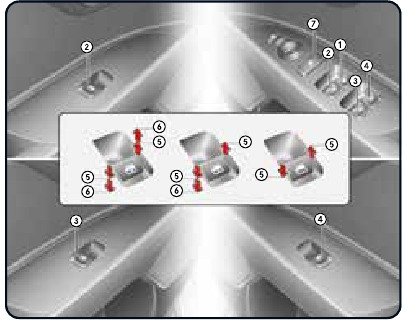

Ramen [4]

1. Schakelaar elektrisch raam bestuurdersportier
2. Schakelaar elektrisch raam passagiersportier
3. Schakelaar elektrisch raam achterportier (links)*
4. Schakelaar elektrisch raam achterportier (rechts)*
5. Raam openen en sluiten
6. Automatisch elektrisch raam omhoog*/omlaag* (bestuurdersraam)
7. Vergrendelschakelaar elektrische ramen*

*In koude en natte klimaten werken elektrische ramen mogelijk niet goed vanwege bevriezing.

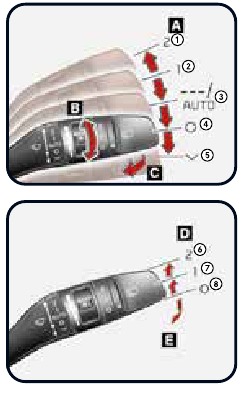

Ruitenwissers en -sproeiers [4]

1. Ruitenwissersnelheidsregeling (voor)
   1. 2 / HI – Hoge ruitenwissersnelheid
   2. 1 / LO – Lage ruitenwissersnelheid
   3. -- / INT – Intervalwissen AUTO* – Automatische bedieningswisser
   4. O / OFF – Uit
   5. / MIST / 1x – Enkelvoudig wissen
2. Tijdsinstelling intervalwissen
3. Sproeien met korte wissen (voor)*
4. Bediening achterruitenwisser/-sproeier*

6. 2 / HI – Normale ruitenwisserwerking
7. 1 / LO / ON – Intervalwissen
8. O / OFF – Ruitenwisser is niet in werking

5. Sproeien met korte wissen (achter)

Waarschuwing parkeerafstand achter (PDW)

De waarschuwing parkeerafstand achter helpt de bestuurder bij het achteruitrijden van de auto door te piepen als er een object wordt gedetecteerd binnen een afstand van 120 cm (48 inch) achter de auto.

1. Ultrasone sensor

Werkingsvoorwaarde

• Deze functie wordt geactiveerd bij het achteruitrijden met het contactslot in de stand ON.
• De detectieafstand tijdens de werking van de waarschuwing parkeerafstand achter is ongeveer 120 cm (48 inch).
• Wanneer er meer dan twee objecten tegelijkertijd worden gedetecteerd, wordt het dichtstbijzijnde object eerst herkend.

Soorten waarschuwingsgeluiden	Indicator*
Wanneer een object zich op 60~120 cm (24~48 inch) van de achterbumper bevindt: De zoemer piept met tussenpozen.
Wanneer een object zich op 30~60 cm (12~24 inch) van de achterbumper bevindt: De zoemer piept vaker.
Wanneer een object zich binnen 30 cm (12 inch) van de achterbumper bevindt: De zoemer klinkt continu.

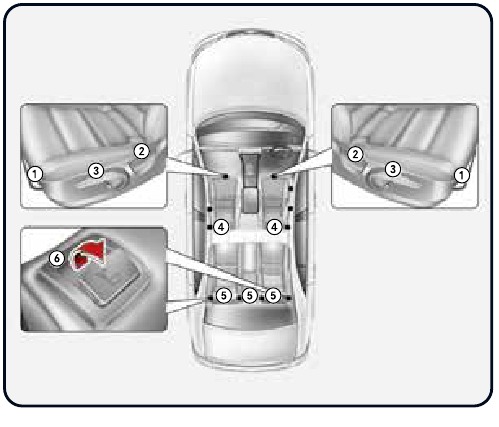

Zitting / Hoofdsteun / Stoelverwarming

Bestuurdersstoel

1. Vooruit en achteruit
2. Hoek rugleuning
3. Hoogte zitkussen*
4. Hoofdsteun

Voorpassagiersstoel

1. Vooruit en achteruit
2. Hoek rugleuning
3. Hoogte zitkussen*
4. Hoofdsteun

Achterbank

5. Hoofdsteun
6. Rugleuning inklappen

De hoogte omhoog en omlaag verstellen (voor)

• Om de hoofdsteun omhoog te brengen, trekt u deze omhoog naar de gewenste positie (1).
• Om hem te laten zakken, drukt u op de ontgrendelknop (2) en houdt u deze ingedrukt, en laat u de hoofdsteun zakken naar de gewenste positie (3).

Verwijderen (voor)

• Kantel de rugleuning (2) met de kantelhendel (1).
• Breng de hoofdsteun zo ver mogelijk omhoog.
• Druk op de ontgrendelknop van de hoofdsteun (3) terwijl u de hoofdsteun omhoog trekt (4).

Verwijderen (achter)*

• Om de hoofdsteun te verwijderen, brengt u deze zo ver mogelijk omhoog.
• Druk op de ontgrendelknop (1) terwijl u hem omhoog trekt (2).

Stoelverwarming voor* [4]
Met het contactslot in de stand ON, drukt u op een van de schakelaars.

De hoogte omhoog en omlaag verstellen (achter)*

• Om de hoofdsteun omhoog te brengen, trekt u deze omhoog naar de gewenste positie (1).
• Om hem te laten zakken, drukt u op de ontgrendelknop (2) en houdt u deze ingedrukt, en laat u de hoofdsteun zakken naar de gewenste positie (3).
• Wanneer de stoelverwarming niet nodig is, houdt u de schakelaars in de stand "OFF".
• Telkens wanneer u op de schakelaar drukt, verandert de temperatuurinstelling van de voorstoel als volgt:

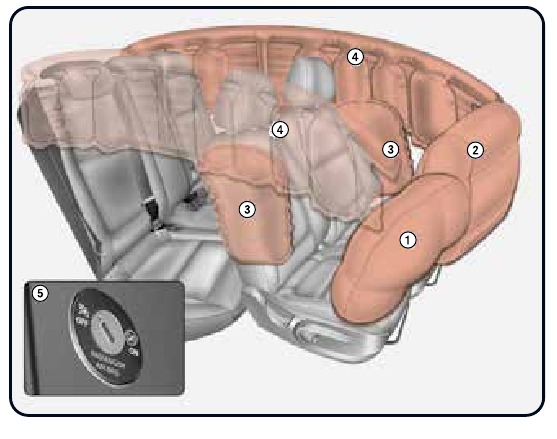

Airbag / Kinderbeveiligingssysteem

1. Airbag voor bestuurder*
2. Airbag voor passagier*
3. Zij-airbag*
4. Gordijnairbag*
5. Aan/uit-schakelaar airbag voor passagier*

Een kinderbeveiligingssysteem installeren met een heup-/schoudergordel [3].

Een kinderbeveiligingssysteem bevestigen met een "top-tether verankeringssysteem"*. Raadpleeg de handleiding [3].

Kinderbeveiligingssysteem bevestigen met "ISOFIX"-verankeringssysteem. Raadpleeg de handleiding [3].

Positie van de ISOFIX-ankers voor kinderzitjes.

Plaats nooit een kinderzitje op de voorpassagiersstoel, tenzij de airbag aan de passagierszijde is gedeactiveerd. Als de airbag wordt opgeblazen, kan deze op het kinderzitje terechtkomen, waardoor ernstig of dodelijk letsel bij het kind kan ontstaan. ISOFIX-verankeringspunten bevinden zich tussen de rugleuning en het zitkussen van de linker en rechter buitenste zitplaatsen van de achterbank, aangeduid met de symbolen.

1. ISOFIX-ankerpositie-indicator (Type A- , Type B- )
2. ISOFIX-anker

Automatisch klimaatregelingssysteem*

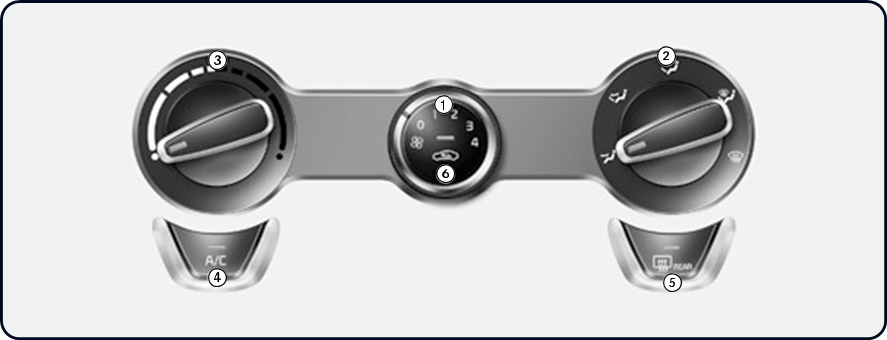

Handbediend klimaatregelingssysteem* [4]

1. Bedieningsknop ventilatorsnelheid
2. Knop modusselectie
3. Knop temperatuurregeling
4. Airconditioningknop*
5. Knop achterruitontdooiing
6. Knop luchtinlaatregeling

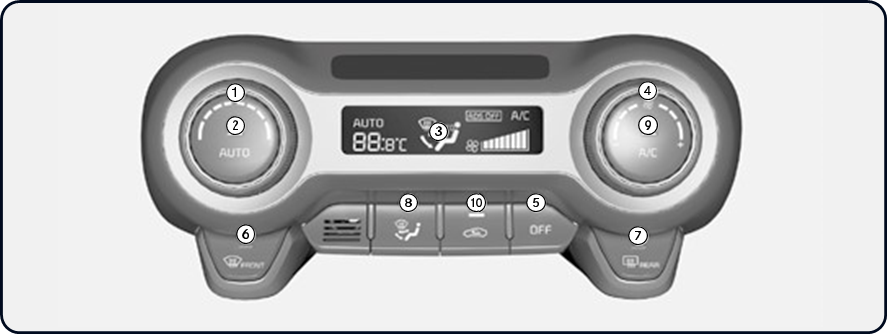

Automatisch klimaatregelingssysteem* [4]

1. Knop temperatuurregeling
2. AUTO (automatische regeling) button (knop)
3. Display klimaatregeling
4. Bedieningsknop ventilatorsnelheid
5. OFF (uit) button (knop)
6. Knop voorruitontdooiing
7. Knop achterruitontdooiing
8. Knop modusselectie
9. Airconditioningknop*
10. Knop luchtinlaatregeling

Lichtbediening / Kantel- en telescopische stuurinrichting / Cruisecontrolsysteem*

Lichtbediening [4]

1. Uit-stand
2. Stand voor automatische verlichting
3. Stand voor parkeerverlichting
4. Koplampstand

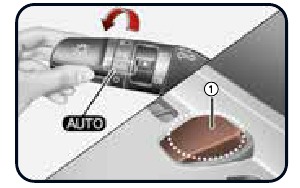

Stand voor automatische verlichting
Wanneer de lichtschakelaar in de AUTO-lichtstand staat, worden de achterlichten en koplampen automatisch AAN of UIT gezet, afhankelijk van de hoeveelheid licht buiten de auto.

1. Sensor

Kantel- en telescopische stuurinrichting* [4]
Trek de ontgrendelingshendel (1) omlaag en stel het stuurwiel in op de gewenste hoek (2) en hoogte (3). Trek de ontgrendelingshendel omhoog om het stuurwiel op zijn plaats te vergrendelen. Zorg ervoor dat u het stuurwiel voor het rijden in de gewenste stand zet.

Werking van de cruisecontrol* [6]

1. CRUISE-indicator ( /CRUISE)
2. Ingestelde snelheid Met het cruisecontrolsysteem kunt u rijden met snelheden boven 30 km/u zonder het gaspedaal in te drukken.

De snelheid van de cruisecontrol instellen:

• Versnel tot de gewenste snelheid, die hoger moet zijn dan 30 km/u.
• Druk op de knop Driving Assist bij de gewenste snelheid. De ingestelde snelheid en de Cruise ( /CRUISE)-indicator lichten op in het instrumentenpaneel.
• Laat het gaspedaal los. De voertuigsnelheid houdt de ingestelde snelheid aan, zelfs wanneer het gaspedaal niet wordt ingedrukt.

Om de snelheid van de cruisecontrol te verhogen:
Volg een van deze procedures:

• Duw de RES+-schakelaar omhoog en laat deze onmiddellijk los. De kruissnelheid wordt elke keer dat de schakelaar op deze manier wordt bediend met 1 km/u verhoogd.
• Duw de RES+-schakelaar omhoog en houd deze vast terwijl u de ingestelde snelheid op het instrumentenpaneel controleert. De kruissnelheid wordt eerst verhoogd tot het dichtstbijzijnde veelvoud van tien (veelvoud van vijf in mph) en vervolgens met 10 km/u (5 mph) telkens wanneer de schakelaar op deze manier wordt bediend. Laat de schakelaar los wanneer de gewenste snelheid wordt weergegeven en het voertuig zal versnellen tot die snelheid.

Om de cruisecontrol uit te schakelen
Druk op de knop Driving Assist om de cruisecontrol uit te schakelen. De Cruise ( /CRUISE)-indicator gaat uit.

Om de kruissnelheid te verlagen:
Volg een van deze procedures:

• Duw de RES--schakelaar omlaag en laat deze onmiddellijk los. De kruissnelheid wordt elke keer dat de schakelaar op deze manier wordt bediend met 1 km/u verlaagd.
• Duw de RES--schakelaar omlaag en houd deze vast terwijl u de ingestelde snelheid op het instrumentenpaneel controleert. De kruissnelheid wordt eerst verlaagd tot het dichtstbijzijnde veelvoud van tien (veelvoud van vijf in mph) en vervolgens met 1 km/u telkens wanneer de schakelaar op deze manier wordt bediend. Laat de schakelaar los bij de snelheid die u wilt aanhouden.

Waarschuwings- en controlelampjes

Symbool	Kleur	Naam van het symbool
	Rood	Waarschuwingslampje airbag*
	Rood	Waarschuwingslampje veiligheidsgordel
	Rood	Waarschuwingslampje parkeerrem / remvloeistof
	Geel	Waarschuwingslampje antiblokkeersysteem (ABS)*
	Geel/Rood	Waarschuwingslampje elektronische remkrachtverdeling (EBD)*
	Rood	Waarschuwingslampje elektronische stuurbekrachtiging (EPS)
	Geel	Storingsindicatorlamp (MIL)
	Rood	Waarschuwingslampje laadsysteem
	Rood	Waarschuwingslampje motoroliedruk
	Geel	Waarschuwingslampje motoroliepeil*
	Geel	Waarschuwingslampje laag brandstofniveau
	Geel	Waarschuwingslampje lage bandenspanning*
	Geel	Waarschuwingslampje assistentie voor het vermijden van aanrijdingen (FCA)*
	Geel	Hoofdwaarschuwingslampje*
	Geel	Waarschuwingslampje uitlaatsysteem (GPF) (benzinemotor)*
	Rood	Waarschuwingslampje open deur*
	Geel	Waarschuwingslampje open achterklep*
	Geel	Waarschuwingslampje ruitensproeiervloeistof
	Geel	Controlelampje elektronische stabiliteitsregeling (ESC)*
	Geel	Controlelampje elektronische stabiliteitsregeling (ESC) UIT*
	Geel/Groen	Auto stop-indicator*
	Geel	Startonderbreker-indicatorlampje
	Groen	Indicatorlampje richtingaanwijzer
	Groen	Indicatorlampje dimlicht*
	Blauw	Indicatorlampje grootlicht
	Groen	Indicatorlampje licht AAN
	Groen	Indicatorlampje mistlampen voor*
	Geel	Indicatorlampje mistachterlicht*
	Groen	Cruise-indicatorlampje*
	Groen	Cruise SET-indicatorlampje*
	Groen/Geel/ Wit	LKA-indicator (rijstrookassistentie)*
	Groen	Indicator voor grootlichtassistent*
	Geel	Waarschuwingslampje led-koplamp
	Wit	Waarschuwingslampje gladde weg
	Geel	SPORT-modus indicatorlampje
	Groen	ECO-modus indicatorlampje

Raadpleeg Hoofdstuk 4 van de handleiding voor meer informatie over waarschuwings- en controlelampjes.

Slepen / Banden vervangen

Wanneer u uw auto in noodgevallen sleept zonder wieldolly's:

1. Zet het contactslot in de ACC-stand.
2. Plaats de transmissieschakelhendel in N (Neutraal).
3. Laat de parkeerrem los.

Wanneer u wordt gesleept door een commerciële sleepwagen en er geen wieldolly's worden gebruikt, moet de voorkant van de auto altijd worden opgetild, niet de achterkant.

1. Wieldolly

Slepen in noodgevallen [7]
Als slepen noodzakelijk is, raden we u aan dit te laten doen door een erkende Kia-dealer of een commerciële sleepdienst.

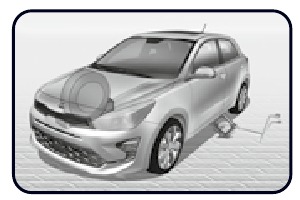

Banden vervangen [7]

1. Parkeer op een vlakke ondergrond en trek de parkeerrem stevig aan.
2. Zet de schakelhendel in R (Achteruit) bij een handgeschakelde versnellingsbak of in P (Parkeren) bij een automatische versnellingsbak.
3. Activeer de waarschuwingsknipperlichten.
4. Verwijder de wielmoersleutel, krik, krikhendel en het reservewiel uit de auto.

5. Blokkeer zowel de voor- als de achterkant van het wiel dat diagonaal tegenover de krikpositie ligt.
6. Draai de wielmoeren één slag tegen de klok in los, maar verwijder geen enkele moer totdat de band van de grond is getild.
7. Plaats de krik op de voorste (1) of achterste (2) krikpositie die zich het dichtst bij de band bevindt die u wilt vervangen.

8. Steek de krikhendel in de krik en draai deze met de klok mee om de auto omhoog te brengen totdat de band net van de grond komt. Deze meting is ongeveer 30 mm.
9. Draai de wielmoeren los en verwijder ze met uw vingers.
10. Om het wiel terug te plaatsen, houdt u het op de tapeinden, plaatst u de wielmoeren op de tapeinden en draait u ze met de hand vast. Beweeg de band heen en weer om er zeker van te zijn dat deze volledig vastzit, en draai de moeren vervolgens weer zo veel mogelijk met uw vingers aan.
11. Laat de auto zakken door de wielmoersleutel tegen de klok in te draaien.

In geval van defecte afstandsbediening

De motor starten [6]

• Als de batterij zwak is of de smart key niet correct werkt, kunt u de motor starten door de motorstart/-stopknop in te drukken met de smart key.
• Wanneer de zekering van de remschakelaar doorgebrand is, kunt u de motor niet normaal starten.

• Vervang de zekering door een nieuwe. Als dit niet mogelijk is, kunt u de motor starten door de motorstart/-stopknop 10 seconden ingedrukt te houden terwijl deze in de ACC-stand staat.
• De motor kan starten zonder het rempedaal in te drukken. Maar voor uw veiligheid dient u altijd het rempedaal in te drukken voordat u de motor start.

Mechanische sleutel [4]

• Om de mechanische sleutel te verwijderen, houdt u de ontgrendelingsknop (1) ingedrukt en verwijdert u de mechanische sleutel (2).
• Om de mechanische sleutel opnieuw te installeren, steekt u de sleutel in het gat en duwt u deze erin totdat er een klikgeluid hoorbaar is.

De brandstofvulklep openen [4]

1. Stop de motor.
2. Om de brandstofvulklep te openen, trekt u de opener van de brandstofvulklep omhoog.

3. Trek de brandstofvulklep (1) naar buiten om volledig te openen.
4. Om de dop te verwijderen, draait u de brandstoftankdop (2) tegen de klok in.
5. Tank indien nodig bij.

De brandstofvulklep sluiten

1. Om de dop te installeren, draait u deze met de klok mee totdat hij "klikt". Dit geeft aan dat de dop stevig is vastgedraaid.
2. Sluit de brandstofvulklep en duw er lichtjes op en zorg ervoor dat deze goed gesloten is.

Het motoroliepeil controleren [8]

1. Zorg ervoor dat het voertuig op een vlakke ondergrond staat.
2. Start de motor en laat deze de normale bedrijfstemperatuur bereiken.
3. Zet de motor uit en wacht een paar minuten (ongeveer 10 minuten) totdat de olie terugkeert naar het carter.
4. Trek de peilstok eruit, veeg hem schoon en plaats hem volledig terug.

5. Trek de peilstok er weer uit en controleer het niveau. Het niveau moet tussen F (Vol) en L (Laag) liggen. Niet te vol gieten.

• Gebruik een trechter om te voorkomen dat er olie op motoronderdelen wordt gemorst.
• Gebruik alleen de gespecificeerde motorolie. [9]

Het ruitensproeiervloeistofpeil controleren [8]

• Controleer het vloeistofpeil en vul vloeistof bij indien nodig.
• Er kan gewoon water worden gebruikt als er geen ruitensproeiervloeistof beschikbaar is. Gebruik echter ruitensproeiervloeistof met antivrieseigenschappen in koude klimaten om bevriezing te voorkomen.

Kia Service App
De Kia Service App – nu gratis beschikbaar op iPhone/iPad en Android Met de Kia Service App, heb je (bijna) alle Kia-dealers in Europa binnen handbereik*. Op zoek naar een showroom of gewoon een service, de app toont alle dealers rond uw huidige locatie op de kaart. Met één klik kunt u een dealer bellen, hun website bezoeken of een routebeschrijving naar de showroom krijgen.
(*) Alleen in bepaalde markten

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kia Rio 2022 Handgeschakeld

Beschikbare talen
