Kia RIO 2016 Handgeschakeld

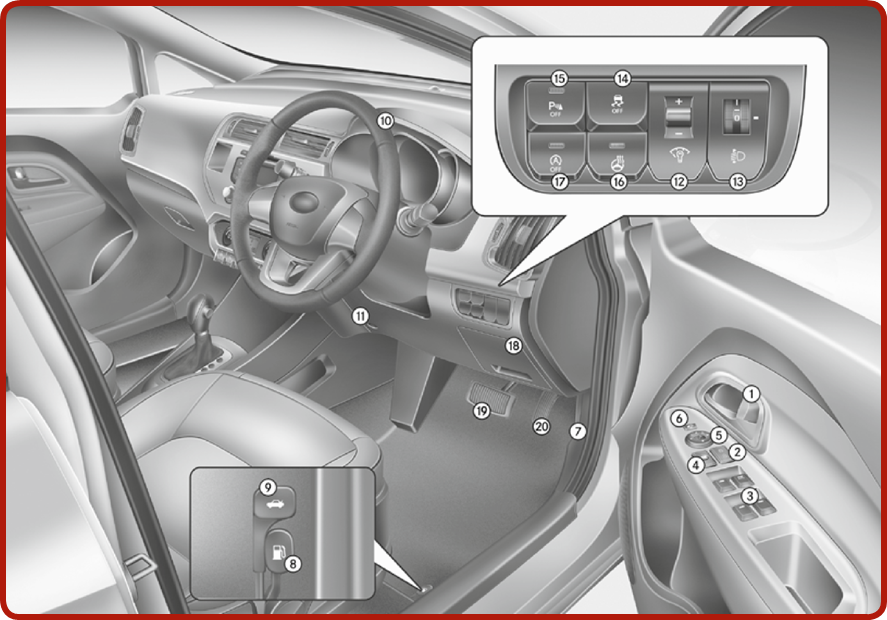

Overzicht interieur

1. Knop portiervergrendeling/-ontgrendeling* [4]
2. Centrale portiervergrendelingsschakelaar* [4]
3. Elektrische raamschakelaars* [4]
4. Vergrendelingsknop elektrische ramen* [4]
5. Bedieningsschakelaar buitenspiegel [4]
6. Opklapschakelaar buitenspiegel [4]
7. Ontgrendelingshendel motorkap [4]

8. Openingshendel tankklep [4]
9. Ontgrendelingshendel achterklep (4-deurs) [4]
10. Stuurwiel [4]
11. Kantelbediening stuurwiel [4]
12. Instrumentenpaneel verlichtingsregeling* [4]
13. Koplampnivellering* [4]

14. ESC OFF (ESC uit)-knop* [5]
15. AAN/UIT-knop parkeerhulp achter* [5]
16. Schakelaar verwarmd stuurwiel* [4]
17. Idle Stop and Go (ISG) OFF (ISG uit)-knop* [5]
18. Zekeringkast interieur [7]
19. Rempedaal [5]
20. Gaspedaal

* indien aanwezig
[#] Nummer tussen haakjes verwijst naar hoofdstuk in de gebruikershandleiding
De afbeeldingen in deze handleiding kunnen afwijken van het daadwerkelijke voertuig.

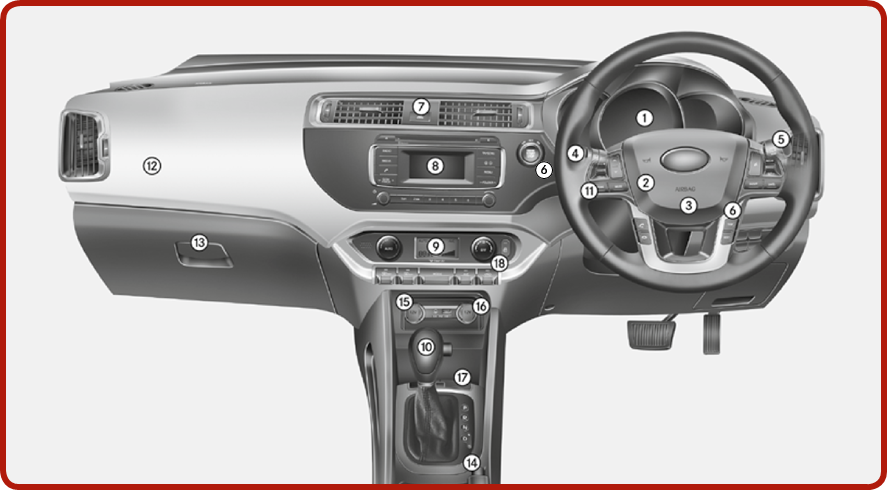

Overzicht instrumentenpaneel / Motorruimte

1. Instrumentencluster [4]
2. Claxon [4]
3. Airbag bestuurder voor* [3]
4. Bedieningshendel verlichting/richtingaanwijzer [4]
5. Bedieningshendel ruitenwisser en -sproeier [4]
6. Contactslot* of ENGINE START/STOP (MOTOR STARTEN/STOPPEN)-knop* [5]

7. Alarmlicht [4/6]
8. Audiosysteem [4]
9. Automatische klimaatregeling* [4]
10. Versnellingspook* [5]
11. Afstandsbedieningsknoppen audio* [4]
12. Airbag passagier voor* [3]

13. Dashboardkastje [4]
14. Parkeerrem [5]
15. Stroomaansluiting* [4]
16. Sigarettenaansteker* [4]
17. Stoelverwarming voor* [3]
18. Centrale portiervergrendelingsknop* [4]

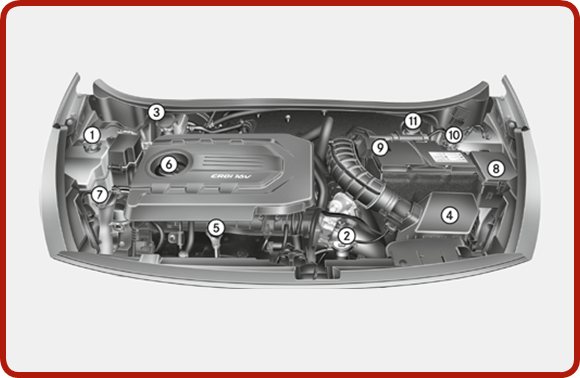

1. Reservoir koelvloeistof motor [7]
2. Radiatordop [7]
3. Reservoir rem-/koppelingsvloeistof* [7]
4. Luchtfilter [7]
5. Peilstok motorolie [7]
6. Vulopening motorolie [7]
7. Reservoir ruitensproeiervloeistof [7]
8. Zekeringkast motorruimte [7]
9. Pluspool batterij [7]
10. Minpool batterij [7]
11. Brandstoffilter [7]

Portiervergrendelingen / Achterklep / Motorkap / Tankklep

Portiervergrendelingen bedienen vanaf de buitenkant van het voertuig [4]

Portiervergrendelingen bedienen vanuit de binnenkant van het voertuig met centrale portiervergrendelingsschakelaar [4]

Noodvergrendeling portier [4]

Kinderslot achterportier [4]

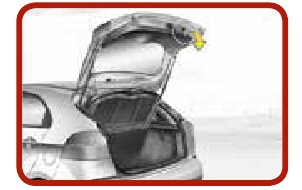

De achterklep openen [4]

De achterklep sluiten [4]

De motorkap openen [4]
Trek aan de ontgrendelingshendel om de motorkap te ontgrendelen.

1. Til de motorkap iets op.
2. Duw de secundaire vergrendeling aan de binnenkant en open de motorkap.

Maak de steunstang los en plaats deze in de weergegeven positie.

De tankklep openen [4]
Trek de ontgrendelingshendel van de tankklep omhoog.

1. Open de klep volledig.
2. Draai de dop tegen de klok in om te openen.

De tankklep sluiten

1. Draai de dop met de klok mee totdat deze "klikt" om er zeker van te zijn dat deze goed gesloten is.
2. Sluit de klep en druk op de rand totdat deze goed vergrendeld is.

Ramen / Ruitenwissers en -sproeiers

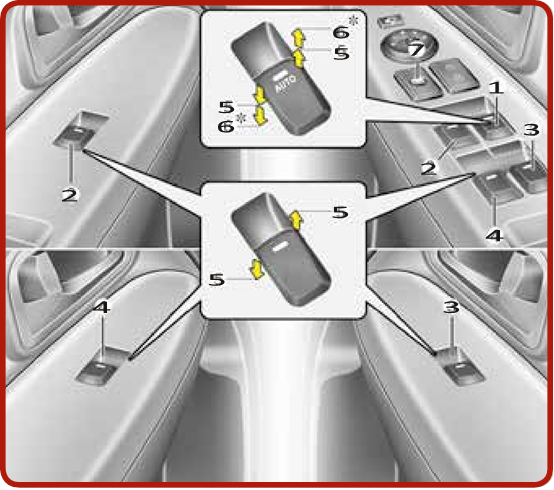

Ramen [4]

1. Elektrische raamschakelaar bestuurdersportier
2. Elektrische raamschakelaar passagiersportier voor
3. Elektrische raamschakelaar achterportier (rechts)*
4. Elektrische raamschakelaar achterportier (links)*
5. Raam openen en sluiten
6. Automatisch elektrisch raam omhoog*/omlaag*
7. Vergrendelingsschakelaar elektrische ramen*

Let op
In koude en natte klimaten werken elektrische ramen mogelijk niet goed vanwege vorst.

1. Snelheidsregeling ruitenwisser (voor)
   2 Hoge snelheid ruitenwisser
   1 Lage snelheid ruitenwisser
   --- Interval wissen
   O UIT
   Enkelvoudig wissen
2. Aanpassing intervalbediening wistijd
3. Wassen met korte wisbewegingen (voor)

Achter* [4]

4. Bediening ruitenwisser/sproeier achter
   Hoge snelheid ruitenwisser
   --- Lage snelheid ruitenwisser
   O UIT
5. Wassen met korte wisbewegingen (achter)

Stoel / Airbag / Kinderbeveiligingssysteem

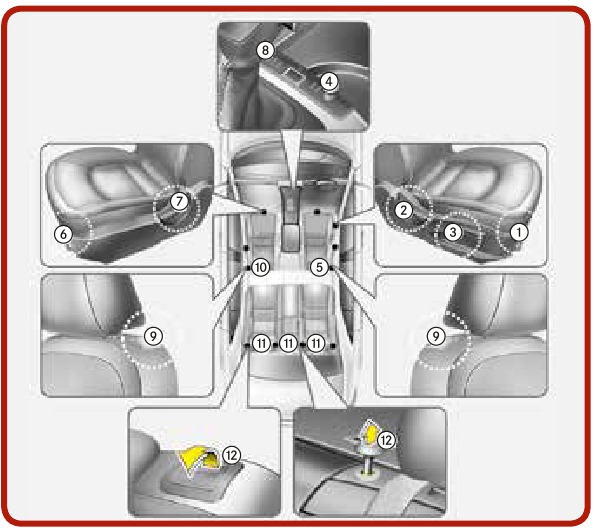

Stoel [3]

Bestuurdersstoel

1. Naar voren en naar achteren
2. Hoek rugleuning
3. Hoogte zitkussen*
4. Stoelverwarming*
5. Hoofdsteun

Passagiersstoel voor

6. Naar voren en naar achteren
7. Hoek rugleuning
8. Stoelverwarming*
9. Inloopstoel (3-deurs)
10. Hoofdsteun

Achterbank

11. Hoofdsteun*
12. Rugleuning inklappen*

AAN/UIT-schakelaar airbag passagier voor [3]

Achterwaarts gericht kinderbeveiligingssysteem [3]

Een kinderbeveiligingssysteem installeren met heup-/schoudergordel [3]

Bevestigen met "ISOFIX"-systeem en "Tether Anchorage"-systeem [3]

Positie van de onderste ankers voor kinderbeveiligingssystemen

Bevestigen met "Tether Anchor"-systeem [3]

Automatische klimaatregeling

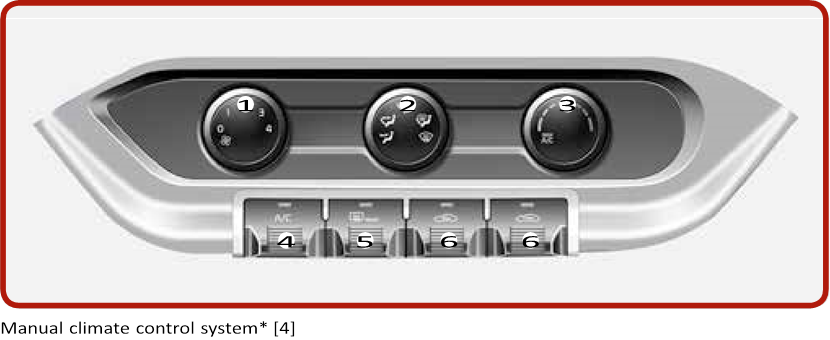

Handmatige klimaatregeling* [4]

1. Ventilatorsnelheid regelen
2. Modus selecteren
3. Temperatuur regelen

4. Airconditioning*
5. Achterruitontdooier
6. Luchtinlaatregeling

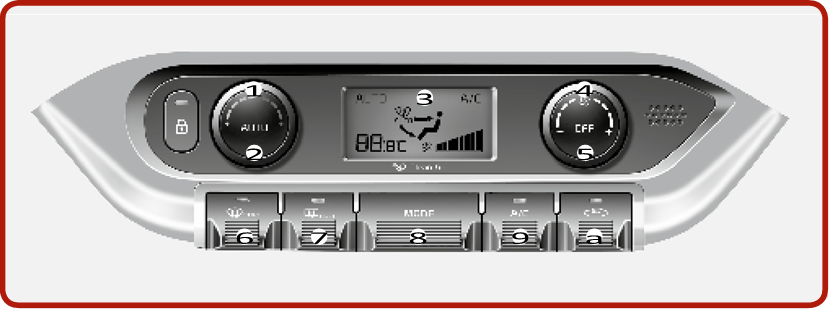

Automatische klimaatregeling* [4]

1. Temperatuur regelen
2. AUTO (automatische regeling)
3. A/C-display
4. Ventilatorsnelheid regelen

5. Ventilator UIT
6. Voorruitontdooier
7. Achterruitontdooier

8. Modus selecteren
9. Airconditioning
10. Luchtinlaatregeling

Verlichtingsregeling / Stuurwiel / Cruisecontrolsysteem

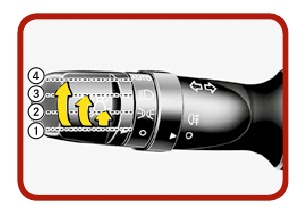

Verlichtingsregeling [4]

1. UIT
2. Stadslicht
3. Koplamp
4. Automatisch licht*

Kantelstuur* [4]
Stuurwielhoek aanpassen:

1. Trek vergrendelingshendel omlaag
2. Pas het stuurwiel aan de gewenste hoek aan
3. Hoogteverstelling*

Vergrendel het stuurwiel door de vergrendelingshendel omhoog te trekken.

Verwarmd stuurwiel* [4]
Wanneer het contactslot in de ON (AAN)-stand staat, verwarmt het stuurwiel door op de knop van het verwarmde stuurwiel te drukken. De indicator op de knop licht op. Om het stuurwiel uit te schakelen, drukt u nogmaals op de knop. De indicator op de knop gaat uit.

1. Cruisecontrolsysteem* [5] AAN-UIT-knop (CRUISE/ ) om het cruisecontrolsysteem te activeren

2. Stel de cruisesnelheid in door de hendel omlaag te bewegen naar SET -.

3. Om de ingestelde snelheid van de cruisecontrol te verhogen.

4. Om de ingestelde snelheid van de cruisecontrol te verlagen.

5. Annuleer de ingestelde snelheid van de cruisecontrol door op de Cancel (Annuleren)-knop te drukken.

6. Hervat de cruisesnelheid door de hendel omhoog te bewegen naar RES +.


Slepen / Reserveband / Bandenreparatieset

Slepen [6]
Wanneer u uw voertuig in noodgevallen sleept zonder wieldolly's:

1. Zet het contactslot in de ACC-stand.
2. Plaats de schakelhendel van de transaxle in N (Neutraal).
3. Laat de parkeerrem los.

Slepen in noodgevallen
Als slepen noodzakelijk is, raden we u aan dit te laten doen door een erkende Kia-dealer of een commerciële sleepwagendienst.

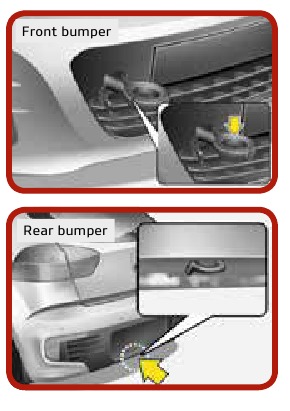

Afneembare sleepoog

1. Open de achterklep en verwijder de sleepoog uit de gereedschapskist.
2. Verwijder de gatbedekking door op het onderste deel van de afdekking op de bumper te drukken.
3. Installeer de sleepoog door deze met de klok mee te draaien totdat deze volledig vastzit.
4. Verwijder de sleepoog en plaats de afdekking na gebruik terug.

Reserveband, krik en gereedschap* [6]
Het getoonde gereedschap wordt in de bagageruimte opgeborgen.
Trek de hoes van de bagageruimte omhoog om toegang te krijgen tot de uitrusting.

1. Krikhendel
2. Krik
3. Wielmoersleutel

Bandenreparatieset* [6]
Lees de instructies voordat u de bandenreparatieset gebruikt.

1. Compressor
2. Flessenkit

Met de bandenreparatieset is het mogelijk om mobiel te blijven, zelfs na een lekke band.
Zodra de lekke band goed is afgedicht, rijdt u voorzichtig (tot max. 200 km) met een maximale snelheid van 80 km/u naar het dichtstbijzijnde auto- of bandenservicepunt om de band te laten repareren of vervangen.

Motorolie / Ruitensproeiervloeistof / Aanvullende info

Het motoroliepeil controleren [7]
Warm de motor op tot bedrijfstemperatuur en schakel deze uit. Trek op een vlakke ondergrond de peilstok eruit en veeg deze schoon voordat u deze volledig terugplaatst. Trek de peilstok er opnieuw uit en controleer het niveau. Het niveau moet tussen F en L liggen.

Motorolie bijvullen [7]
Vul alleen bij met de gespecificeerde motorolie [8] en gebruik een trechter om morsen op motoronderdelen te voorkomen.

Het ruitensproeiervloeistofpeil controleren [7]
Controleer het vloeistofpeil en vul indien nodig vloeistof bij.

Aanvullende informatie*
Idle Stop & Go (ISG)
Indien ingeschakeld, stopt ISG automatisch de motor van de auto om het brandstofverbruik en de uitstoot te verminderen. De ISG-functie werkt mogelijk niet als de laadstatus van de auto-accu, de omgevingstemperatuur en/of de motortemperatuur te laag is. Instellingen voor de airconditioning/verwarming kunnen ook de ISG-functie beïnvloeden.

Uw voertuig starten met de parkeerrem ingeschakeld:

• Voor handgeschakelde voertuigen: Zorg ervoor dat de transaxle in de neutrale stand staat en het koppelingspedaal volledig is ingedrukt voordat u het voertuig start.
• Voor voertuigen met automatische transaxle: Zorg ervoor dat de transaxle in de P (Parkeren)-stand staat en het rempedaal volledig is ingedrukt voordat u het voertuig start. ISG-functie.

Bluetooth ®
Veel van onze auto's hebben Bluetooth ®-connectiviteit om de bestuurder in staat te stellen veilig te genieten van het gemak van de mobiele telefoon. Ga voor Bluetooth ®-compatibiliteit naar het eigenaarsgedeelte op onze website.
Lees de gebruikershandleiding voor alle details en instructies over elk item in deze beknopte handleiding.

Hill-Start Assist Control (HAC)
Dit is ontworpen om te helpen bij het wegrijden op een helling door te voorkomen dat de auto achteruit rolt tijdens het wegrijden. Het systeem houdt onder bepaalde omstandigheden de remdruk 2 seconden vast, zodat u kunt wegrijden wanneer u er klaar voor bent.

Parkeerrem (handrem)
Wanneer u de parkeerrem inschakelt, bedient u eerst de voetrem en houdt u deze ingedrukt. Zorg er vervolgens voor dat de parkeerrem correct is aangezet volgens het type. Handtype: trek de parkeerremhendel zo ver mogelijk omhoog. Voettype: druk het parkeerrempedaal zo ver mogelijk in. Elektrisch (EPB)-type: trek de EPB-schakelaar omhoog en zorg ervoor dat het waarschuwingslampje gaat branden.
We raden ten zeerste aan om de auto in de eerste of achteruitversnelling te laten staan of in de 'P' (Parkeren)-stand bij automaten wanneer u de auto verlaat.
