Kia Sorento 2022 Handmatig

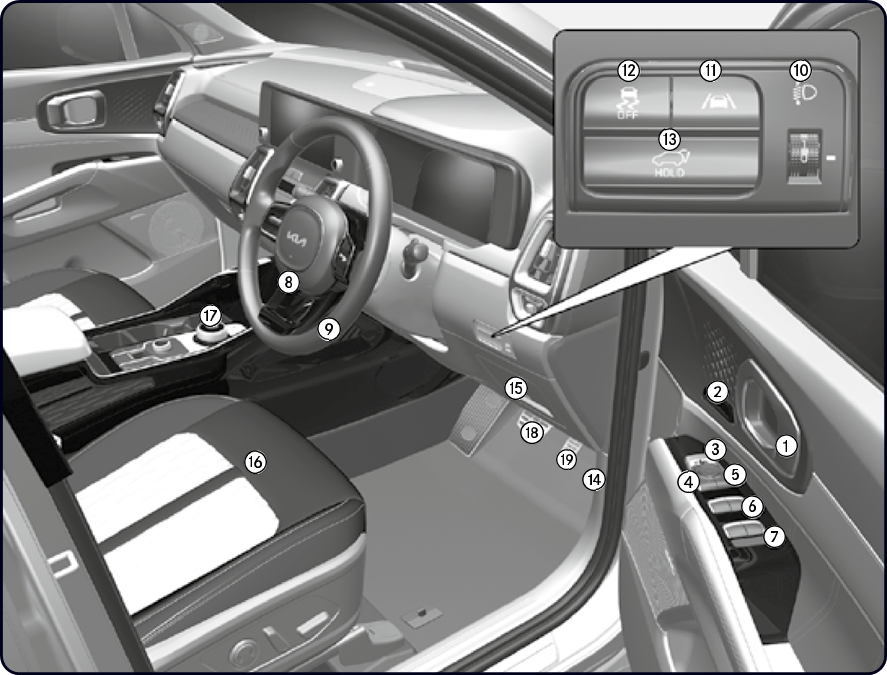

Interieur overzicht

1. Binnendeurklink
2. Geheugensysteem voor zitpositie
3. Inklapknop buitenspiegel
4. Bedieningsschakelaar buitenspiegel
5. Centrale deurvergrendeling/ontgrendelingsschakelaar
6. Schakelaars elektrische ramen
7. Vergrendelknop elektrische ramen
   Elektronische kinderslotknop
8. Kantel-/telescoophendel stuurwiel
9. Stuurwiel
10. Afstelschakelaar koplampafstelling
11. ane veiligheidsknop
12. ESC OFF button
13. Open/dicht-knop elektrische achterklep
14. Ontgrendelingshendel motorkap
15. Zekering instrumentenpaneel
16. Zitting
17. Schakelknop/Schakelhendel
18. Rempedaal
19. Gaspedaal

*: indien aanwezig
De daadwerkelijke functie kan afwijken van de afbeelding.

Overzicht instrumentenpaneel / motorruimte

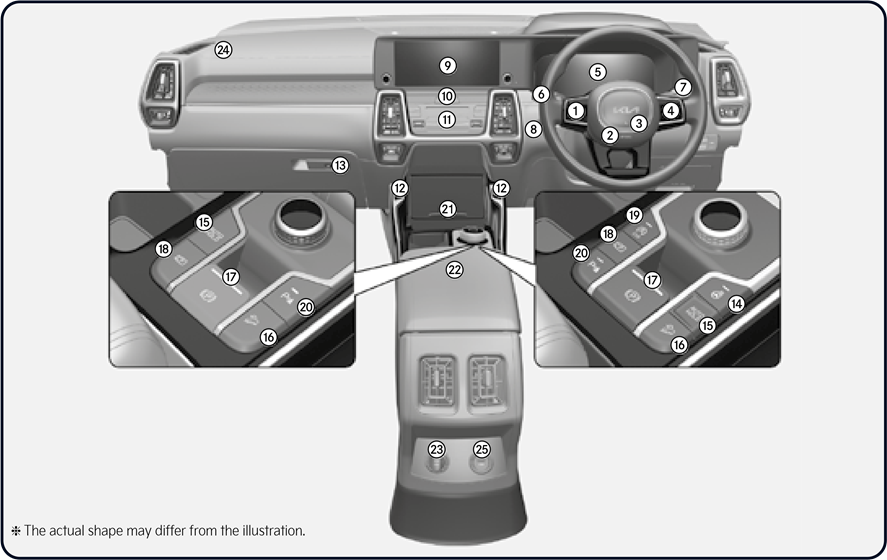

Instrumentenpaneel

1. Afstandsbedieningsknop audio
2. Airbag bestuurder voor
3. Claxon
4. Knop rijassistentie
5. Instrumentenpaneel
6. Lichtbediening/richtingaanwijzerhendel
7. Ruitenwisser- en sproeierbedieningshendel
8. Contactschakelaar of ENGINE START/STOP button
9. Infotainmentsysteem
10. Waarschuwingsknipperlichtschakelaar
11. Climate control system
12. Knop voor stoelverwarming en stoelventilatie voor
13. Dashboardkastje
14. Stuurwielverwarmingsknop
15. Auto Hold button
16. DBC switch
17. EPB switch
18. Parking/View button
19. ISG system Off button
20. Parking safety button
21. Wireless charging system
22. Opbergvak middenconsole
23. Stroomaansluiting
24. Airbag passagier voor
25. USB-lader

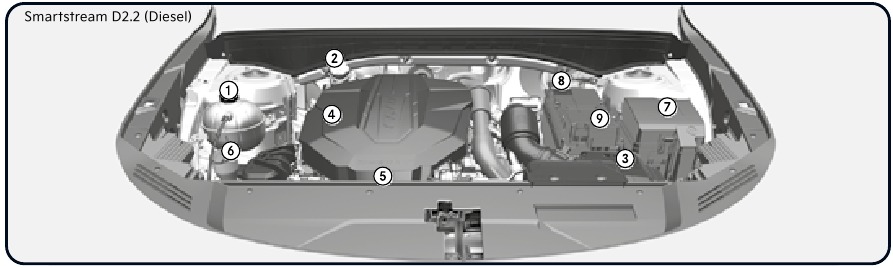

Motor

1. Koelvloeistofreservoir motor
2. remvloeistofreservoir
3. Luchtfilter

4. Vulstop motorolie
5. Peilstok motorolie
6. indscreen ruitensproeiervloeistofreservoir

7. Zekeringkast
8. Negatieve accupool
9. Positieve accupool

Het daadwerkelijke instrumentenpaneel en de motorruimte in het voertuig kunnen afwijken van de afbeelding.

Deursloten / Motorkap / Achterklep

Deursloten
Type A/Type B
Deursloten van buitenaf bedienen

Deursloten van binnenuit bedienen

Kindersloten achterdeur

1. Vergrendelingspositie
2. Trek de buitenste deurgreep naar buiten

De achterklep openen

De achterklep sluiten

Noodontgrendeling achterklep

1. Duw de mechanische sleutel naar rechts.

Slimme achterklep*
Activeer de slimme achterklepfunctie in de gebruikersinstellingenmodus.

De slimme achterklep werkt met een welkomstwaarschuwing als de slimme sleutel binnen 50~100 cm wordt gedetecteerd.

De waarschuwingslichten knipperen en er klinkt een geluidssignaal en vervolgens gaat de achterklep open.

Motorkap
Trek de ontgrendelingshendel om de motorkap te ontgrendelen.

Til de motorkap iets op, duw de secundaire vergrendeling (1) aan de linkerkant en til de motorkap (2) op.

De motorkap sluiten

1. Controleer voordat u de motorkap sluit of alle vuldoppen correct zijn geïnstalleerd en of er geen andere brandbare materialen uit de motorruimte zijn verwijderd.
2. Laat de motorkap zakken tot ongeveer 30 cm boven de gesloten positie en laat hem vallen om hem stevig vast te zetten.

Ramen / Ruitenwissers en -sproeiers

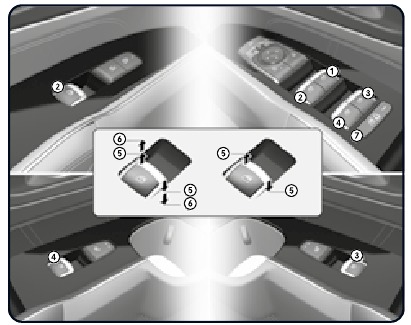

Ramen

1. Schakelaar elektrisch raam bestuurdersportier
2. Schakelaar elektrisch raam passagiersportier voor
3. Schakelaar elektrisch raam achterportier (rechts)
4. Schakelaar elektrisch raam achterportier (links)
5. Raam openen en sluiten
6. Automatisch elektrisch raam omhoog/omlaag
7. Vergrendelingsschakelaar elektrisch raam

*In koude en natte klimaten werken elektrische ramen mogelijk niet goed vanwege bevriezing.

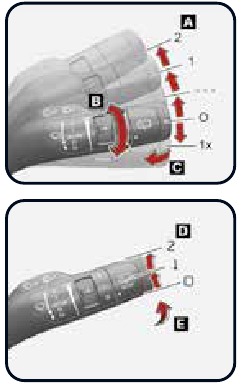

Wissers en Sproeiers

1. Bediening wissersnelheid

• 2 – Hoge wissersnelheid
• 1 – Lage wissersnelheid
• -- - Interval wissen AUTO* – Automatische bediening wissen
• O – Uit
• 1x – Enkelvoudig wissen

2. Intervalregeling tijd aanpassen/ Automatische bediening tijd aanpassen*
3. Wassen met korte wisbewegingen
4. Bediening ruitenwisser/sproeier achter

• 2 – Continu wissen
• 1 – Interval wissen
• 0 – Uit

5. Wassen met korte wisbewegingen (achter)

Parkeerhulp achter (PDW)

De parkeerhulp achter waarschuwt de bestuurder als er een obstakel wordt gedetecteerd wanneer het voertuig met lage snelheid achteruit rijdt.

Bedieningsvoorwaarde

• Met draaiende motor, wanneer de versnelling in R (Achteruit) wordt gezet, wordt het systeem automatisch ingeschakeld (knopindicator uit).
• Wanneer meer dan twee objecten tegelijkertijd worden gedetecteerd, wordt het dichtstbijzijnde object als eerste herkend.

Afstand tot object	Waarschuwingsindicator	Waarschuwingsgeluid
60-120 cm		Zoemer piept met tussenpozen
30-60 cm		Zoemer piept frequent
binnen 30 cm		Zoemer piept continu

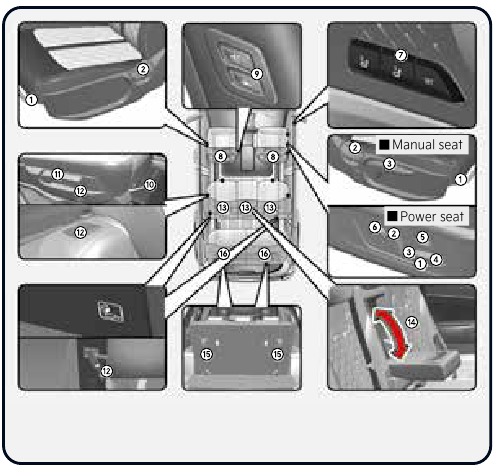

Zitting / Hoofdsteun / Stoelverwarming

Voorstoel

1. Naar voren en naar achteren
2. Hoek rugleuning
3. Hoogte zitkussen
4. Hoek zitkussen
5. Kussenverlenging (bestuurdersstoel)
6. Lendensteun
7. Geheugensysteem bestuurderspositie
8. Hoofdsteun
9. alk in schakelaar (passagiersstoel)

2e rij stoelen

10. Naar voren en naar achteren
11. Hoek rugleuning en inklapbaar
12. alk in schakelaar riem
13. Hoofdsteun
14. Armsteun

3e rij stoelen

15. Inklappen op afstand
16. Hoofdsteun

De hoogte omhoog en omlaag verstellen (voor)

• Om de hoofdsteun omhoog te brengen, trekt u deze omhoog naar de gewenste positie (1).
• Om hem te laten zakken, drukt u op de ontgrendelknop (2) en houdt u deze ingedrukt en laat u de hoofdsteun zakken naar de gewenste positie (3).

Verwijderen (voor)

1. Zet de rugleuning (2) in een liggende stand met de liggende hendel of schakelaar (1).
2. Breng de hoofdsteun zo ver mogelijk omhoog.
3. Druk op de ontgrendelknop van de hoofdsteun (3) terwijl u de hoofdsteun omhoog trekt (4).

De hoogte omhoog en omlaag verstellen (2e en 3e rij stoelen)
Om de hoofdsteun omhoog te brengen, trekt u deze omhoog naar de gewenste positie (1). Om de hoofdsteun te laten zakken, drukt u op de ontgrendelknop (3) op de hoofdsteunsteun en houdt u deze ingedrukt en laat u de hoofdsteun zakken naar de gewenste positie (2).

Verwijderen (2e en 3e rij stoelen)
Om de hoofdsteun te verwijderen, brengt u hem zo ver mogelijk omhoog en drukt u op de ontgrendelknop (1) terwijl u de hoofdsteun omhoog trekt (2).

Stoelverwarming voor*
Met de contactschakelaar of ENGINE START/STOP button in de ON-stand: Duw een van de hendels/schakelaars om de bestuurdersstoel of de passagiersstoel voor te verwarmen.

• Als de stoelverwarming niet nodig is, houdt u de schakelaars op "UIT".
• Elke keer dat u op de schakelaar drukt, verandert de temperatuurinstelling van de voorstoel als volgt:


De daadwerkelijke functie kan afwijken van de afbeelding.

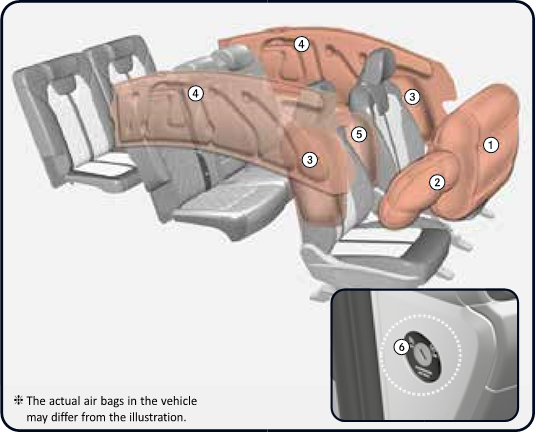

Airbag / Kinderbeveiligingssysteem

1. Airbag passagier voor
2. Airbag bestuurder voor
3. Zij-airbag*
4. Gordijnairbag*
5. Middenairbag bestuurder*
6. Aan/uit-schakelaar airbag voorpassagier

Een kinderbeveiligingssysteem installeren met een heup-/schoudergordel.

Een kinderbeveiligingssysteem vastzetten met een bovenste bevestigingssysteem*.

Plaats nooit een kinderzitje op de passagiersstoel voor, tenzij de airbag aan de passagierszijde is uitgeschakeld. Als de airbag wordt opgeblazen, kan dit het kinderzitje raken, waardoor ernstig of dodelijk letsel bij het kind kan ontstaan.

Een kinderbeveiligingssysteem vastzetten met het "ISOFIX"-systeem.

1. ISOFIX-ankerpositie-indicator
2. ISOFIX-anker

ISOFIX-ankers bevinden zich tussen het zitkussen en de rugleuning, gemarkeerd met het ISOFIX-pictogram.

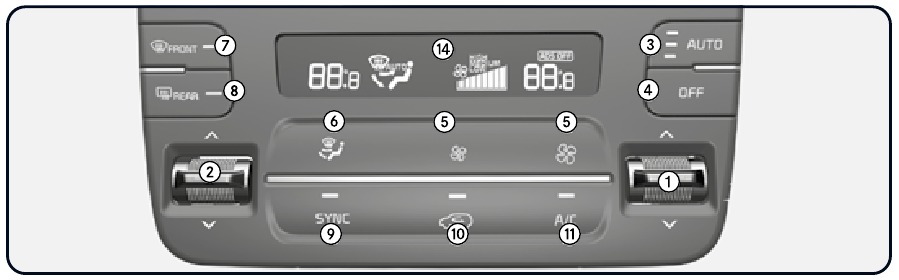

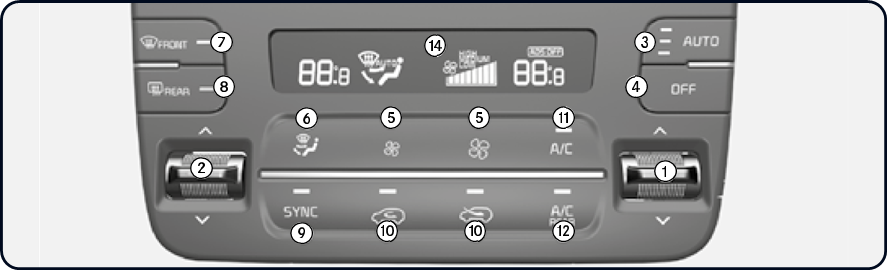

Automatische climate control system

Type A

Type B

3e rij stoelen

1. Temperatuurregelknop bestuurder
2. Temperatuurregelknop passagier
3. AUTO (automatische bediening) button
4. OFF button
5. Knop ventilatorsnelheid
6. Knop modusselectie
7. Ontdooiknop voorruit
8. Ontdooiknop achterruit
9. SYNC button
10. Luchtinlaatregelknop
11. Airconditioning (A/C) button

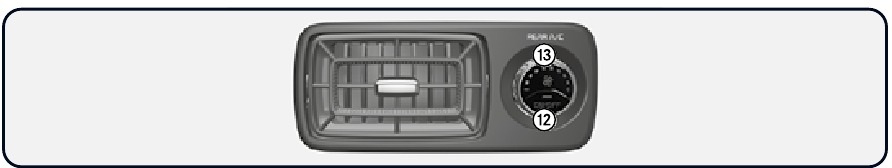

12. Aan/uit-knop airconditioning 3e rij (indien aanwezig)
13. Ventilatorsnelheid regelknop airconditioning 3e rij (indien aanwezig)
14. Climate control display

Het daadwerkelijke automatische climate control system kan afwijken van de afbeelding.

Lichtbediening / Kantelbaar & telescopisch stuur / Cruisecontrolsysteem*

Lichtbediening

1. OFF-positie
2. Automatische lichtpositie
3. Stads- & achterlicht
4. Koplampstand

Automatisch licht
Wanneer de lichtschakelaar in de AUTO-lichtpositie staat, worden de achterlichten en koplampen automatisch AAN of UIT gezet, afhankelijk van de hoeveelheid licht buiten het voertuig. Plaats nooit iets over de sensor (1) op het instrumentenpaneel, omdat dit een betere regeling van het automatische lichtsysteem garandeert.

Kantelbaar & telescopisch stuur
Trek de ontgrendelingshendel (1) omlaag en stel het stuurwiel in op de gewenste hoek (2) en hoogte (3). Trek de ontgrendelingshendel omhoog om het stuurwiel op zijn plaats te vergrendelen. Zorg ervoor dat u het stuurwiel vóór het rijden in de gewenste positie hebt ingesteld.

Cruisecontrolsysteem*

1. CRUISE () indicator
2. Ingestelde snelheid

Om de cruisecontrol snelheid in te stellen:

1. Versnel tot de gewenste snelheid en druk op de knop. De cruise-indicator en de ingestelde cruisesnelheid lichten op in het instrumentenpaneel. De cruisecontrol snelheid moet meer dan ongeveer 30 km/u zijn.
2. Laat het gaspedaal los. De gewenste snelheid wordt automatisch gehandhaafd.

Om de cruisecontrol snelheid te verhogen:
Volg een van deze procedures:

• Beweeg de +-schakelaar omhoog en houd deze vast. Uw voertuig ingestelde snelheid wordt verhoogd met 10 km/u. Laat de schakelaar los bij de gewenste snelheid.
• Beweeg de +-schakelaar omhoog en laat deze onmiddellijk los. De kruissnelheid wordt telkens met 1 km/u verhoogd wanneer u de schakelaar op deze manier omhoog (naar +) beweegt.

Om de cruisecontrol uit te schakelen
Volg een van deze procedures: Druk op de knop (De cruise status op het LCD-scherm verdwijnt). De cruisecontrol kan ook worden uitgeschakeld door het rem-/koppelingspedaal in te trappen.

Om de cruisecontrol snelheid te verlagen:
Volg een van deze procedures:

• Beweeg de –-schakelaar omlaag en houd deze vast. Uw voertuig ingestelde snelheid wordt verlaagd met 10 km/u. Laat de schakelaar los bij de gewenste snelheid.
• Beweeg de –-schakelaar omlaag en laat deze onmiddellijk los. De kruissnelheid wordt telkens met 1 km/u verlaagd wanneer u de –-schakelaar op deze manier omlaag beweegt.

Waarschuwings- en controlelampjes

Symbool	Kleur	Naam van het symbool
	Rood	Waarschuwingslampje airbag
	Rood	Waarschuwingslampje veiligheidsgordel
	Rood	Waarschuwingslampje parkeerrem/remvloeistof
	Geel/Rood	Waarschuwingslampje elektronische remkrachtverdeling (EBD)
	Rood	Waarschuwingslampje elektronische stuurbekrachtiging (EPS)
	Rood	Waarschuwingslampje laadsysteem
	Rood	Waarschuwingslampje oliedruk motor
	Rood	Waarschuwingslampje brandstoffilter (Dieselmotor)
	Geel	Waarschuwingslampje antiblokkeersysteem (ABS)
	Geel	Storingcontrolelampje (MIL)
	Geel	Waarschuwingslampje laag brandstofniveau
	Geel	Waarschuwingslampje lage bandenspanning*
	Geel	Waarschuwingslampje vierwielaandrijving (AWD)*
	Geel	Waarschuwingslampje Forward Collision Avoidance Assist (C)
	Geel	Waarschuwingslampje LED-koplamp*
	Geel	Waarschuwingslampje elektronische parkeerrem (EPB)*
	Geel	Waarschuwingslampje uitlaatsysteem (DPF) (Dieselmotor) Waarschuwingslampje uitlaatsysteem (GPF) (Benzinemotor)
	Geel	Waarschuwingslampje selectieve katalytische reductie (SCR) (Dieselmotor)
	Geel	Hoofdwaarschuwingslampje
	Geel	Controlelampje elektronische stabiliteitsregeling (ESC)
	Geel	OFF-controlelampje elektronische stabiliteitsregeling (ESC)
	Geel	Startonderbreker controlelampje*
	Geel	Controlelampje mistachterlicht*
	Geel	Gloeibougie controlelampje (Dieselmotor)
	Groen	Controlelampje richtingaanwijzer
	Groen	Controlelampje dimlicht*
	Groen	AAN-controlelampje
	Groen	Controlelampje mistvoorlicht*
	Groen	Controlelampje grootlichtassistent*
	Blauw	Controlelampje grootlicht
	Wit	Waarschuwingslampje gladde weg*
	Geel/Groen	Autostop indicator*
	Groen/Geel/ Wit	AUTO HOLD controlelampje*
	Groen/Geel/ Wit	LKA (Lane keeping assist) indicator*
	Groen/Geel	Downhill brake control (DBC) indicator light*
	Groen	Cruise indicator light
	Geel	SPORT modus controlelampje
	Groen	ECO modus controlelampje

Raadpleeg hoofdstuk 4 van de gebruikershandleiding voor meer informatie over waarschuwings- en controlelampjes.

Slepen / Banden verwisselen

Wanneer u uw voertuig in een noodgeval sleept zonder wieldolly's:

1. Zet het contactslot of de ENGINE START/STOP (motor start/stop) knop in de ACC-stand.
2. Schakel de versnelling naar N (Neutraal).
3. Laat de parkeerrem los.

Wanneer u wordt gesleept door een commerciële sleepwagen en er geen wieldolly's worden gebruikt, moet de voorkant van het voertuig altijd worden opgetild, niet de achterkant.

Slepen in noodgevallen
Als slepen noodzakelijk is, raden we u aan dit te laten doen door een erkende Kia-dealer of een commerciële sleepdienst.

Banden verwisselen

1. Parkeer op een vlakke ondergrond en trek de parkeerrem stevig aan.
2. Schakel de versnelling naar P (Parkeren), trek de parkeerrem aan en zet de motor UIT.
3. Activeer de waarschuwingsknipperlichten.
4. Verwijder de wielmoersleutel, krik, krikhendel en reserveband uit het voertuig.
5. Blokkeer zowel de voor- als achterkant van het wiel dat diagonaal tegenover de krikpositie staat.

6. Draai de wielmoeren linksom een slag los, maar verwijder geen moeren voordat de band van de grond is getild.
7. Plaats de krik op de voorste (1) of achterste (2) krikpositie het dichtst bij de band die u wilt verwisselen.
8. Steek de krikhendel in de krik en draai deze met de klok mee, waarbij u het voertuig omhoog brengt totdat de band net de grond vrijmaakt. Deze meting is ongeveer 30 mm.

9. Draai de wielmoeren los en verwijder ze met uw vingers.
10. Om het wiel opnieuw te installeren, houdt u het op de tapeinden, plaatst u de wielmoeren op de tapeinden en draait u ze handvast aan. Beweeg de band heen en weer om er zeker van te zijn dat deze volledig vastzit en draai de moeren vervolgens weer zo veel mogelijk met uw vingers aan.
11. Laat het voertuig op de grond zakken door de wielmoersleutel tegen de klok in te draaien.

In geval van storing aan de afstandsbediening

De motor starten

• Als de batterij zwak is of de smart key niet correct werkt, kunt u de motor starten door met de smart key op de motor start/stop knop te drukken.
• Wanneer de stoplicht zekering is doorgebrand, kunt u de motor niet normaal starten.

• Vervang de zekering door een nieuwe. Als dit niet mogelijk is, kunt u de motor starten door de motor start/stop knop 10 seconden ingedrukt te houden terwijl deze in de ACC-stand staat.
• De motor kan starten zonder het rempedaal in te trappen. Maar voor uw veiligheid moet u altijd het rempedaal intrappen voordat u de motor start.

Mechanische sleutel
Om de sleutel uit te vouwen:

• Druk op de ontgrendelingsknop en de sleutel wordt automatisch uitgevouwen.

Om de sleutel in te klappen:

• Klap de sleutel handmatig in terwijl u op de ontgrendelingsknop drukt.

De brandstofvulklep sluiten

1. Om de tankdop te installeren, draait u deze met de klok mee totdat deze "klikt". Dit geeft aan dat de dop goed is vastgedraaid.
2. Sluit de brandstofvulklep en duw deze lichtjes aan. Zorg ervoor dat deze goed gesloten is.

De brandstofvulklep openen

1. Zet de motor uit.
2. Zorg ervoor dat de bestuurdersdeur is ontgrendeld.
3. Duw de brandstofvulklep in de buurt van de 3-uur positie.
4. Trek de brandstofvulklep (1) naar buiten om deze volledig te openen.

5. Om de tankdop (2) te verwijderen, draait u deze tegen de klok in. U kunt een sissend geluid horen wanneer de druk in de tank gelijk wordt.
6. Plaats de dop op de brandstofvulklep.

Smartstream D2.2 (Diesel)
Het motoroliepeil controleren

1. Zorg ervoor dat het voertuig op een vlakke ondergrond staat.
2. Start de motor en laat deze de normale bedrijfstemperatuur bereiken.
3. Zet de motor uit en wacht een paar minuten (ongeveer 5 minuten) tot de olie is teruggekeerd in het carter.
4. Trek de peilstok eruit, veeg hem schoon en steek hem er helemaal terug in.

5. Trek de peilstok er weer uit en controleer het peil.
6. Het niveau moet zich in het C-bereik bevinden. Als het niveau zich in het D-bereik bevindt, voeg dan voldoende motorolie toe om het niveau tot het C-bereik te brengen. Niet te vol doen.

• Gebruik een trechter om te voorkomen dat er olie op motoronderdelen wordt gemorst.
• Gebruik alleen de gespecificeerde motorolie.

Het ruitensproeiervloeistofniveau controleren

• Controleer het vloeistofniveau en vul indien nodig bij.
• Er kan gewoon water worden gebruikt als er geen ruitensproeiervloeistof beschikbaar is. Gebruik echter ruitensproeiervloeistof met antivrieseigenschappen in koude klimaten om bevriezing te voorkomen.

Onderhoud

Het koelvloeistofniveau van de motor controleren

• Controleer de staat en de aansluitingen van alle slangen van het koelsysteem en de verwarmingsslangen. Vervang gezwollen of verslechterde slangen.
• Het koelvloeistofniveau moet zich tussen de MAX- en MIN-markeringen (F en L) aan de zijkant van het koelvloeistofreservoir bevinden wanneer de motor koud is.

• Gebruik bij het bijvullen van koelvloeistof alleen gedeïoniseerd water of zacht water voor uw voertuig en meng nooit hard water in de koelvloeistof die in de fabriek is gevuld.
• De motor in uw voertuig heeft aluminium motoronderdelen en moet worden beschermd door een ethyleenglycol met koelvloeistof op fosfaatbasis om corrosie en bevriezing te voorkomen.
• GEBRUIK GEEN alcohol- of methanolkoelvloeistof en meng deze niet met de gespecificeerde koelvloeistof.

• Gebruik geen oplossing die meer dan 60% antivries of minder dan 35% antivries bevat, omdat dit de effectiviteit van de oplossing zou verminderen.
• Als er regelmatig moet worden bijgevuld, raden we aan het systeem te laten controleren door een erkende Kia-dealer.

Kia Service-app
De Kia Service-app – nu gratis beschikbaar voor iPhone/iPad en Android Met de Kia Service-app heeft u (bijna) alle Kia-dealers in Europa binnen handbereik*. Op zoek naar een showroom of gewoon een service, de app toont alle dealers rond uw huidige locatie op de kaart. Met één klik kunt u een dealer bellen, hun website bezoeken of een routebeschrijving naar de showroom opvragen.
(*) Alleen in geselecteerde markten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kia Sorento 2022 Handmatig

Beschikbare talen
