Kia Soul 2021 Handmatig

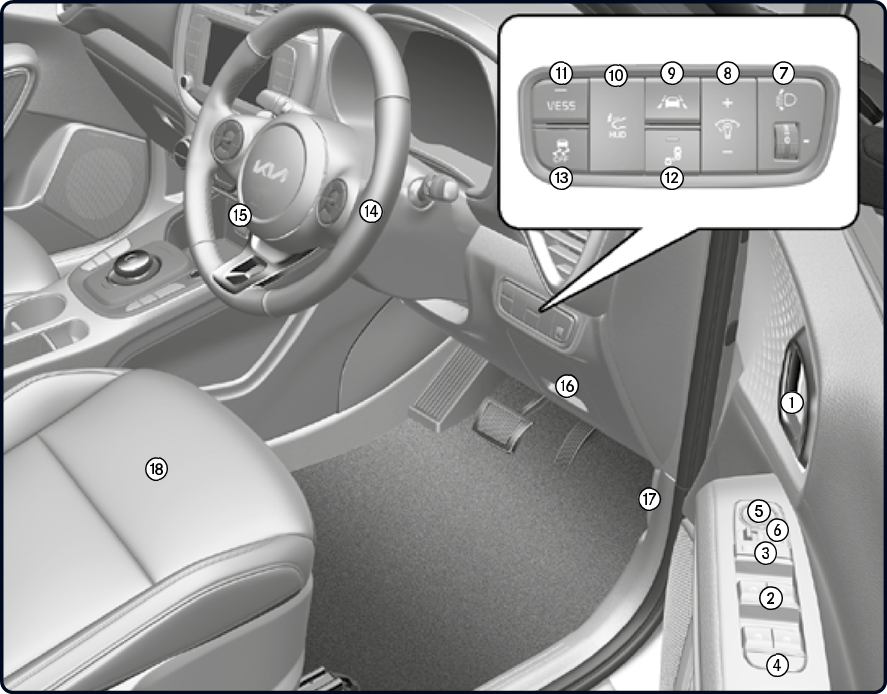

Interieur overzicht

1. Binnenste deurgreep [5]
2. Schakelaar voor elektrische ramen [5]
3. Schakelaar centrale deurvergrendeling/-ontgrendeling [5]
4. Schakelaar elektrische raamblokkering [5]
5. Bediening buitenspiegel [5]
6. Inklappen buitenspiegel [5]
7. Koplampafstelapparaat [5]
8. Bedieningsschakelaar instrumentenpaneelverlichting [5]
9. Lane safety button [6]
10. Head-up display shutter On/Off button [5]
11. Virtual engine sound system button [1]
12. Blind-spot safety button [6]
13. ESC Off button [6]
14. Stuurwiel [5]
15. Kantel- en telescopische stuurkolombedieningshendel [5]
16. Zekeringkast binnen [8]
17. Motorkap ontgrendelingshendel [5]
18. Zetel [4]

* indien aanwezig
[#] Nummer tussen haakjes verwijst naar het hoofdstuk in de gebruikershandleiding.
De illustraties in deze handleiding kunnen afwijken van het daadwerkelijke voertuig.

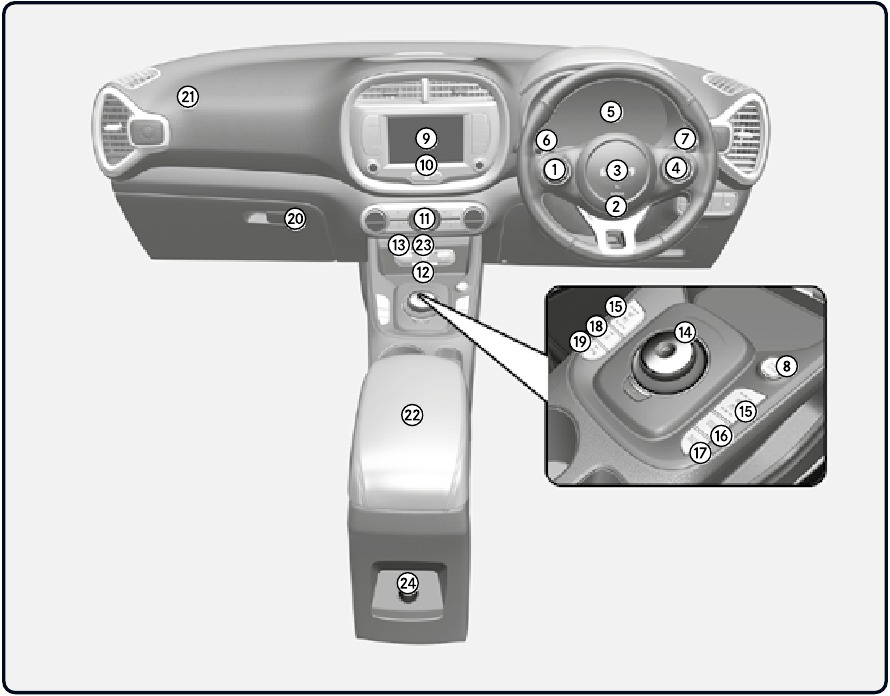

Overzicht instrumentenpaneel

1. Audioschakelaars op het stuurwiel/Bluetooth draadloze technologie handsfree bediening
2. Airbag bestuurder voor [4]
3. Claxon [5]
4. Driving assist button [6]
5. Instrumentenpaneel [5]
6. Lichtbediening/Richtingaanwijzers [5]
7. Ruitenwisser/-sproeier [5]
8. START/STOP button [6]
9. Infotainmentsysteem
10. Alarmknipperlichten [7]
11. Automatisch klimaatregelsysteem [5]
12. Draadloos oplaadsysteem voor mobiele telefoons [5]
13. Stopcontact [5]
14. Reductietandwiel (schakelknop) [6]
15. Zetelverwarming/Zetelventilatie [5]
16. Drive mode button [6]
17. Auto hold switch [6]
18. Verwarmd stuurwiel knop [5]
19. Forward/Rear ultrasonic sensors ON button [5]
20. Handschoenenkastje [5]
21. Airbag passagier voor [4]
22. Opbergvak middenconsole [5]
23. USB-poort [5]
24. USB-oplader [5]

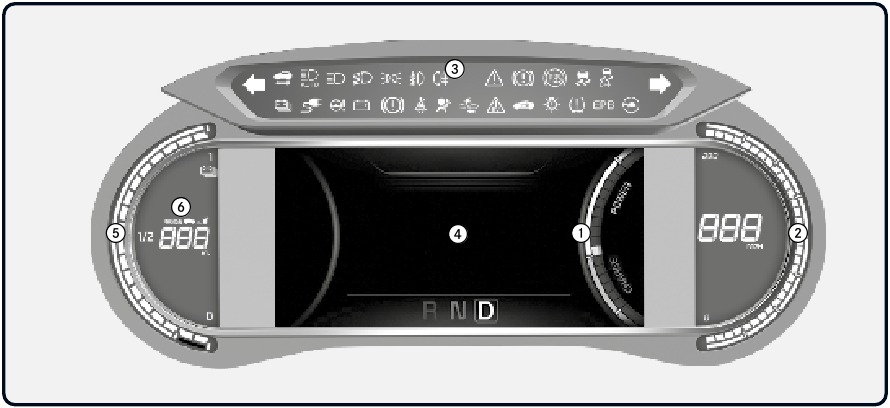

Instrumentenpaneel

Instrumentenpaneel [5]

1. Vermogen-/laadmeter
2. Snelheidsmeter
3. Waarschuwings- en controlelampjes
4. LCD-informatiescherm (inclusief boordcomputer)
5. Batterij SOC (State of Charge) meter
6. Afstand tot leeg

Batterij-informatie

Waarschuwingslampje laag batterijniveau [1]
Voertuig kan nog 20-30 km extra rijden, afhankelijk van verschillende factoren

Lage batterij [1]
Hoogspanningsbatterij niveau ~8% of minder

Onmiddellijk opladen [1]
Hoogspanningsbatterij niveau ~3% of minder

EV-modus

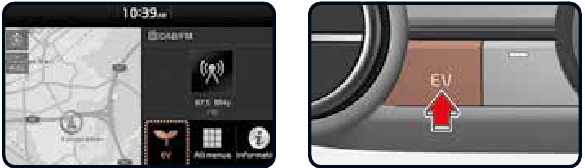

EV-modus [1]
Als u het menu "EV" (EV) op het AVN-startscherm selecteert of op de "EV" (EV)-knop aan de linkerkant van de luchtinlaatbedieningsknop drukt, kunt u de EV-modus activeren. De EV-modus heeft in totaal 5 menu's.

EV-modus menu's [1]

1. Beschikbaar bereik
2. Energie-informatie
3. Laadbeheer
4. ECO rijden
5. EV-instellingen

Opladen

Aansluiten van de AC-lader [1]

1. Terwijl het rempedaal is ingetrapt, zet u de parkeerrem aan.
2. Zet alle schakelaars UIT, plaats de schakelhendel in P (Parkeren) en zet het voertuig UIT.
3. Na het ontgrendelen van de deuren opent u de oplaaddeur door op het pictogram van de oplaaddeur te drukken.

4. Trek aan het lipje van de afdekking om de AC-laadingangafdekking te openen en verwijder eventueel stof van de laadconnector en de laadingang.

5. Houd de handgreep van de laadconnector vast. Steek hem vervolgens in de laadingang totdat u een "klik" (klik) hoort. Als deze niet volledig is aangesloten, kan een slechte verbinding tussen de laadconnector en de laadaansluiting brand veroorzaken.
6. Controleer of het laadcontrolelampje van de hoogspanningsbatterij in het instrumentenpaneel AAN is. Het opladen vindt niet plaats wanneer het laadcontrolelampje UIT is. Wanneer de laadconnector en de laadstekker niet goed zijn aangesloten, sluit u de laadkabel opnieuw aan om op te laden.


Laadstatus controleren [1]

Geschatte laadtijd weergegeven op het instrumentenpaneel

Werking van het laadcontrolelampje			Details
(UIT)	(UIT)	(UIT)	Niet opgeladen
Knipperend	(UIT)	(UIT)	Opladen	0~33%
(AAN)	Knipperend	(UIT)		34~66%
(AAN)	(AAN)	Knipperend		67~99%
(AAN)	(AAN)	(AAN)	Opladen voltooid (100%) (schakelt na 5 seconden uit)
Knipperend	Knipperend	Knipperend	Fout tijdens het opladen
(UIT)	(UIT)	Knipperend	12 V-hulpaccu wordt opgeladen of gereserveerde airconditioner is in werking
(UIT)	Knipperend	(UIT)	Gereserveerd opladen in werking (schakelt na 3 minuten uit) of tijdelijke onderbrekingen (bijv. stroomstoring)

Opmerking: De oplaadtijd is afhankelijk van zowel de instellingen van de draagbare laadkabel (ICCB) als van het laadbeheermenu van het entertainmentsysteem.

Klimaatregelsysteem

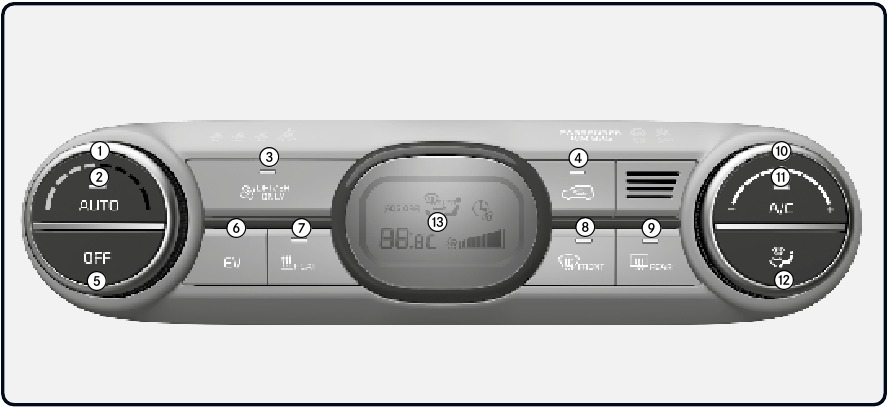

Automatisch klimaatregelsysteem [5]

1. Temperatuurregeling bestuurder
2. AUTO (automatische regeling)
3. Alleen bestuurder selectieknop
4. Luchtinlaatregeling
5. UIT
6. EV-modus
7. HEAT (VERWARMING) button
8. Voorruitontdooier
9. Achterruitontdooier
10. Ventilatorsnelheidregeling
11. Airconditioning
12. Modusselectie
13. A/C-display

Cruisecontrolsysteem

Cruisecontrolsysteem* [6]

1. ON-OFF button ( /MODE) om het cruisecontrolsysteem te activeren

2. Stel de cruisecontrol snelheid in door de hendel omlaag te bewegen naar SET -

3. Om de ingestelde cruisecontrol snelheid te verhogen

4. Om de ingestelde cruisecontrol snelheid te verlagen

5. Annuleer de ingestelde cruisecontrol snelheid door op de annuleerknop (O) te drukken

6. Hervat de kruissnelheid door de hendel omhoog te bewegen naar RES +


Stoel / Airbag / Kinderbeveiligingssysteem

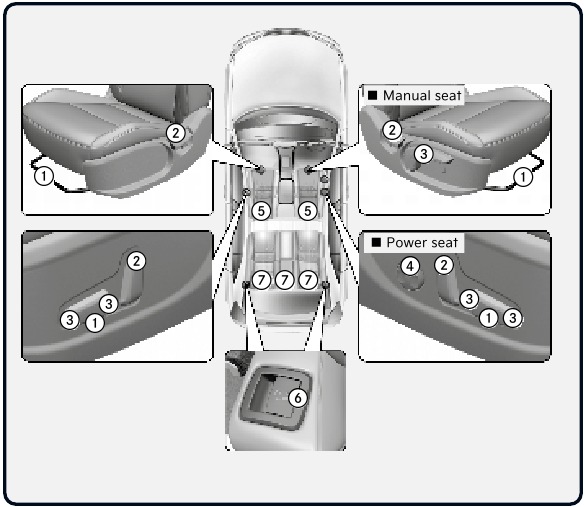

Stoelen [4]

Voorstoel

1. Naar voren en naar achteren
2. Hoek van de rugleuning
3. Hoogte van het zitkussen
4. Lendensteun (bestuurdersstoel)*
5. Hoofdsteun

Achterbank

6. Rugleuning inklappen
7. Hoofdsteun

AAN/UIT-schakelaar voor de airbag van de passagier* [4]

Naar achteren gericht kinderbeveiligingssysteem [4]

Een kinderbeveiligingssysteem installeren met een heup-/schoudergordel [4]

Bevestigen met "ISOFIX"-systeem en "Tether Anchorage"-systeem [4]

1. ISOFIX (i-Size) ankerpositie-indicator
2. ISOFIX (i-Size) anker

Bevestigen met "Tether Anchorage"-systeem [4]

Deursloten en achterklep

Deursloten handmatig bedienen [5]

1. Druk op de hendel
2. Duw de afdekking eruit

Centrale deurvergrendelingsschakelaar [5]

1. Vergrendelen
2. Ontgrendelen

Kinderveiligheidsslot achterdeur [5]

De achterklep openen [5]

De achterklep sluiten [5]

Noodontgrendeling achterklep [5]

1. Duw de mechanische sleutel naar rechts

Motorkap

De motorkap openen [5]
Trek aan de ontgrendelingshendel om de motorkap te ontgrendelen

Til de motorkap iets op, duw de secundaire vergrendeling (1) omhoog en til de motorkap (2) op.

De motorkap sluiten

• Controleer voordat u de motorkap sluit of alle vuldoppen correct zijn geïnstalleerd en of er geen andere brandbare materialen uit de motorruimte zijn verwijderd.
• Laat de motorkap zakken tot deze ongeveer 30 cm boven de gesloten positie is en laat hem vallen om hem stevig vast te zetten.

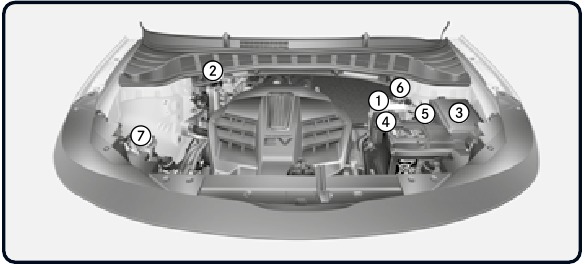

Motorcompartiment

Motorcompartiment [3]

1. Koelvloeistofreservoir [8]
2. Remvloeistofreservoir [8]
3. Zekeringkast motorruimte [8]
4. 12V positieve accupool [8]
5. 12V negatieve accupool [8]
6. Radiatordop [8]
7. Ruitensproeiervloeistofreservoir [8]

Pan-Europees eCall-systeem

Pan-Europees eCall-systeem [7]

1. SOS button
2. LED

Het Pan-Europese eCall-apparaat voert automatisch een noodoproep uit naar het Public Safety Answering Point (PSAP) in geval van een auto-ongeluk. In dit geval kan de noodoproep niet worden beëindigd door op de SOS button te drukken en het Pan-Europese eCall-systeem blijft verbonden totdat de medewerker van de hulpdienst, die de oproep ontvangt, de noodoproep verbreekt. Bij kleine verkeersongevallen voert het Pan-Europese eCall-systeem mogelijk geen noodoproep uit. Een noodoproep kan echter handmatig worden gedaan door op de SOS button te drukken. Elke verwerking van persoonlijke gegevens (VIN, voertuiglocatie, enz.) via het eCall-systeem moet voldoen aan de regels voor de bescherming van persoonsgegevens.

Ongeval melden [7]
Werking van het systeem bij een verkeersongeval of door op de SOS button te drukken

Verbinding met het Public Safety Answering Point (PSAP)

Hulpdiensten

Verlichting

Verlichting [5]
Om de lichten te bedienen, draait u de knop aan het einde van de bedieningshendel naar een van de volgende posities:

1. OFF
2. Auto light*
3. Stadslicht
4. Koplamp

Ruitenwissers en -sproeiers

1. Snelheidsregeling voor ruitenwisser voor

2	Hoge ruitenwissersnelheid
1	Lage ruitenwissersnelheid
---/	Interval wissen/
AUTO*	Automatische bediening wissen
O	Uit
	Enkelvoudig wissen

2. Tijdsinstelling interval wissen
3. Wassen met korte veegbewegingen (voor)*
4. Bediening ruitenwisser/sproeier achter
   0. Uit
   1. Interval wissen*
   2. Continu wissen
5. Wassen met korte veegbewegingen (achter)

Slepen / Bandenreparatieset

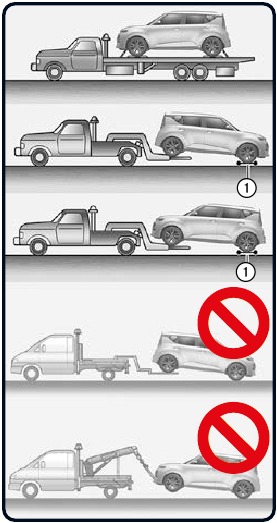

Slepen [7]

1. Wieldolly's

Als slepen noodzakelijk is, til dan alle vier de wielen van de grond en sleep het voertuig.
Als u het voertuig met slechts twee wielen moet slepen, til dan de voorwielen van de grond en sleep het voertuig. Het gebruik van wieldolly's of een platformwagen wordt aanbevolen.
Als u het voertuig sleept terwijl de voorwielen de grond raken, kan de motor van het voertuig elektriciteit opwekken en kunnen de motoronderdelen beschadigd raken of kan er brand ontstaan.

Noodslepen
Als slepen noodzakelijk is, wordt aanbevolen dit te laten doen door een erkende Kia-dealer of een commerciële sleepdienst.
Wanneer u uw voertuig in noodgevallen sleept zonder wieldolly's.

1. Terwijl u het rempedaal ingedrukt houdt, schakelt u naar de stand N (Neutraal) en zet u het voertuig uit. De POWER button staat in de ACC-stand.
2. Plaats de schakelknop in de stand N (Neutraal).
3. Laat de parkeerrem los.

Als u niet naar N (Neutraal) schakelt, kan dit interne schade aan het voertuig veroorzaken.

Afneembare sleepoog [7]

1. Open de achterklep en verwijder de sleepoog uit de gereedschapskist.
2. Verwijder de afdekking van het gat door op het bovenste (voorste)/onderste (achterste) deel van de afdekking op de bumper te drukken.
3. Installeer de sleepoog door deze met de klok mee te draaien totdat deze volledig vastzit.
4. Verwijder de sleepoog en plaats de afdekking na gebruik terug.

Bandenreparatieset [7]
Lees de instructies voordat u de bandenreparatieset gebruikt.

1. Compressor
2. Flessenafdichtmiddel

Met de bandenreparatieset blijft u mobiel, zelfs na een lekke band. Nadat u hebt gecontroleerd of de band goed is afgedicht, kunt u voorzichtig op de band rijden (tot 200 km) met een maximale snelheid van 80 km/u om een voertuig- of bandendealer te bereiken om de band te laten vervangen.

Ruitensproeiervloeistof

• Dit voertuig werkt met hoge spanningen. Verwijder of demonteer geen hoogspanningsconnectoren of -kabels, deze zijn herkenbaar aan de oranje kabel/afscherming. Het niet naleven van veiligheidswaarschuwingen (zie de handleiding voor elektrische voertuigen) kan leiden tot ernstig letsel.
• Wanneer inspectie en onderhoud nodig zijn voor hoogspanningscomponenten en de hoogspanningsaccu, raden we u aan contact op te nemen met een erkende Kia-dealer.

Het niveau van de ruitensproeiervloeistof controleren [8]
Controleer het vloeistofniveau en vul indien nodig bij.

Regeneratief remsysteem

Regeneratief remmen (schakelpeddel) [6]
De schakelpeddel wordt gebruikt om het regeneratieve remniveau van 0 naar 3 aan te passen tijdens het vertragen of remmen. Elke keer dat u vertraagt of bergafwaarts gaat, recupereert het regeneratieve remsysteem kinetische energie die anders verloren zou gaan. Die energie gaat rechtstreeks naar het opladen van de accu.
Houd de linker schakelpeddel langer dan 0,5 seconden ingedrukt en de functie One Pedal Driving wordt geactiveerd, waardoor het regeneratieve remmen toeneemt. In dit geval is het mogelijk om het voertuig te stoppen door de schakelpeddel ingedrukt te houden.
Met het Smart Regeneration System geactiveerd, houdt u de rechter schakelpeddel langer dan 1 seconde ingedrukt om het automatisch wijzigen van het regeneratieve remmen in en uit te schakelen.

Het geselecteerde regeneratieve remniveau wordt weergegeven op het instrumentenpaneel. De initiële instelling van het regeneratieve remniveau varieert afhankelijk van de geselecteerde Drive mode.

Aanvullende informatie

Parkeerrem (handrem)
Wanneer u de parkeerrem inschakelt, dient u eerst de voetrem te gebruiken en deze ingedrukt te houden. Schakel vervolgens de parkeerrem in.
We raden ten zeerste aan om altijd de stand 'P' (Parkeren) in te schakelen wanneer u de auto verlaat.

Kia Service-app
De Kia Service-app – nu gratis beschikbaar op iPhone/iPad en Android Met de Kia Service-app heeft u (bijna) alle Kia-dealers in Europa binnen handbereik*. Op zoek naar een showroom of gewoon een servicebeurt? De app toont alle dealers in uw huidige omgeving op de kaart. Met één klik kunt u een dealer bellen, hun website bezoeken of een routebeschrijving naar de showroom krijgen.
(*) Alleen in geselecteerde markten
