Kia Stonic 2022 Handgeschakeld

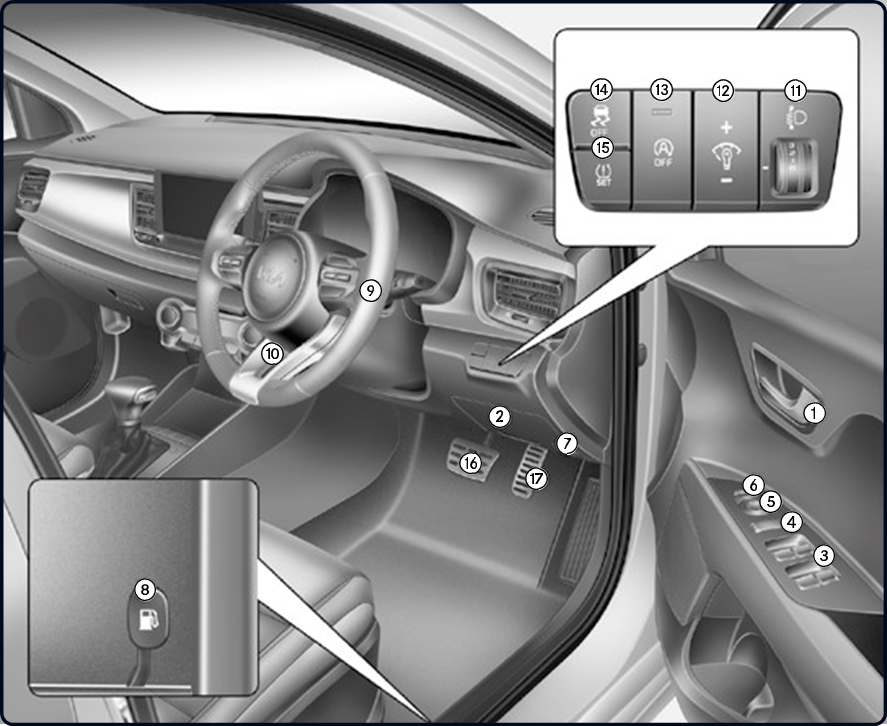

Overzicht interieur

1. Binnenste deurgreep [4]
2. Zekeringkast binnenin [7]
3. Schakelaars elektrische ruiten [4]
4. Vergrendelknop elektrische ruiten [4]
5. Bedieningsschakelaar buitenspiegel [4]
6. Inklapknop buitenspiegel [4]
7. Ontgrendelingshendel motorkap [4]
8. Ontgrendelingshendel brandstoftankklep [4]
9. Stuurwiel [4]
10. Kantelhendel stuurwiel [4]
11. Koplampafstelapparaat [4]
12. Bedieningsknop instrumentenpaneelverlichting [4]
13. Idle Stop and Go system OFF (uitschakelen) button [5]
14. ESC OFF (uitschakelen) button [5]
15. TPMS SET (instellen) button [6]
16. Rempedaal [5]
17. Gaspedaal [5]

* indien aanwezig

[#] Cijfer tussen haakjes verwijst naar hoofdstuk in de gebruikershandleiding.

De afbeeldingen in deze handleiding kunnen afwijken van het daadwerkelijke voertuig.

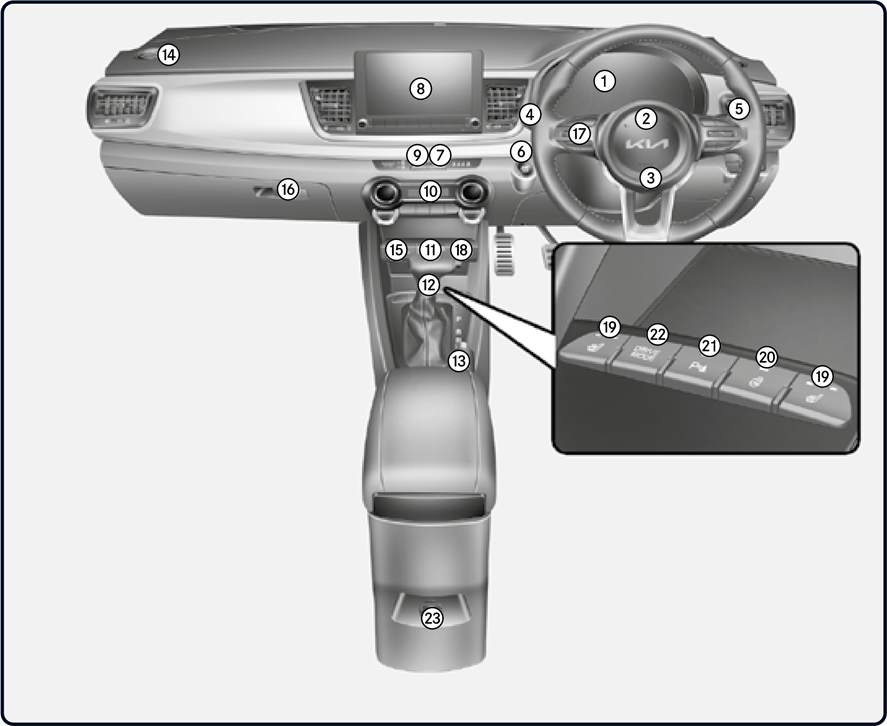

Overzicht instrumentenpaneel

1. Instrumentencluster [4]
2. Claxon [4]
3. Airbag bestuurder voorin [3]
4. Lichtbediening [4]
5. Ruitenwisser/-sproeier [4]
6. Contactschakelaar [5] ENGINE START/STOP (motor starten/stoppen) button [5]
7. Alarmlichtschakelaar [6]
8. Infotainment systeem
9. Centrale portiervergrendelingsschakelaar [4]
10. Handbediend klimaatregelsysteem [4] Automatisch klimaatregelsysteem [4]
11. USB-poort [4]
12. Handgeschakelde versnellingsbak [5] Intelligent handgeschakelde versnellingsbak [5] Automatische versnellingsbak [5] Dubbele koppelingsbak [5]
13. Parkeerremhendel [5]
14. Airbag passagier voorin [3]
15. Stroomaansluiting [4]
16. Dashboardkastje [4]
17. Audiobediening stuurwiel
18. Sigarettenaansteker [4]
19. Stoelverwarming [4]
20. Schakelaar stuurwielverwarming [4]
21. Parkeerveiligheidsknop [4]
22. DRIVE MODE (rijmodus) button [5]
23. USB-lader [4]

Instrumentencluster / Motorruimte

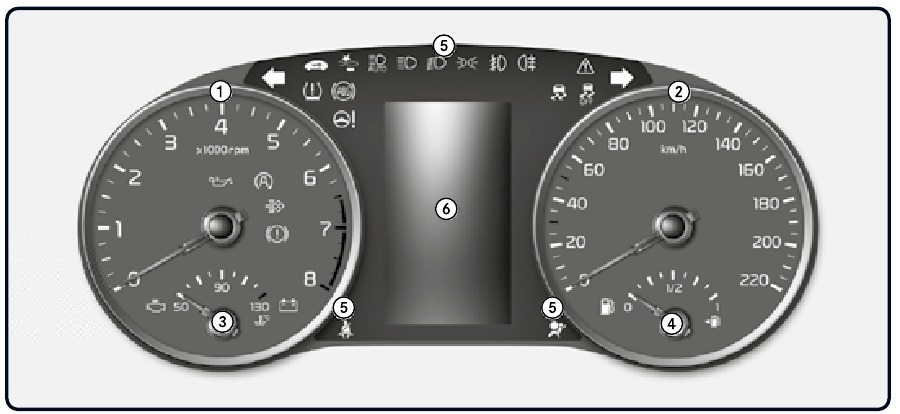

Instrumentencluster [4]

1. Toerenteller
2. Snelheidsmeter
3. Koelvloeistoftemperatuurmeter motor
4. Brandstofmeter
5. Waarschuwings- en controlelampjes
6. LCD-scherm

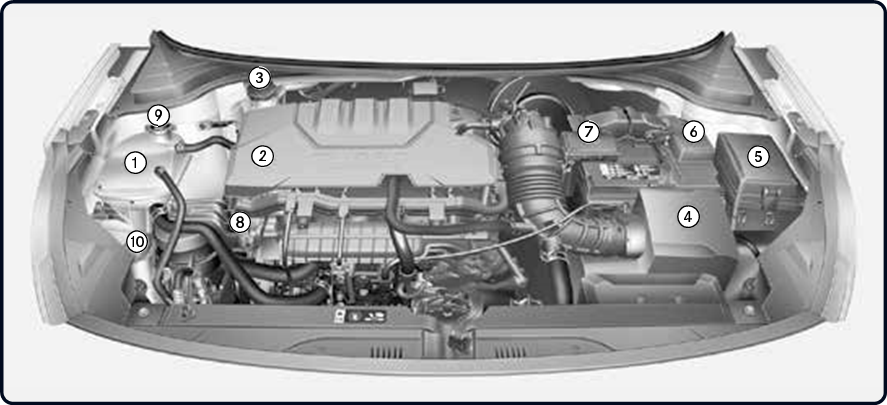

Motorruimte (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV) [2]

1. Koelvloeistofreservoir motor [7]
2. Dop vulopening motorolie [7]
3. Rem-/koppelingsvloeistofreservoir [7]
4. Luchtfilter [7]
5. Zekeringkast [7]
6. Negatieve accupool [7]
7. Positieve accupool [7]
8. Peilstok motorolie [7]
9. Radiatordop [7]
10. Ruitensproeiervloeistofreservoir [7]

Klimaatregelsysteem

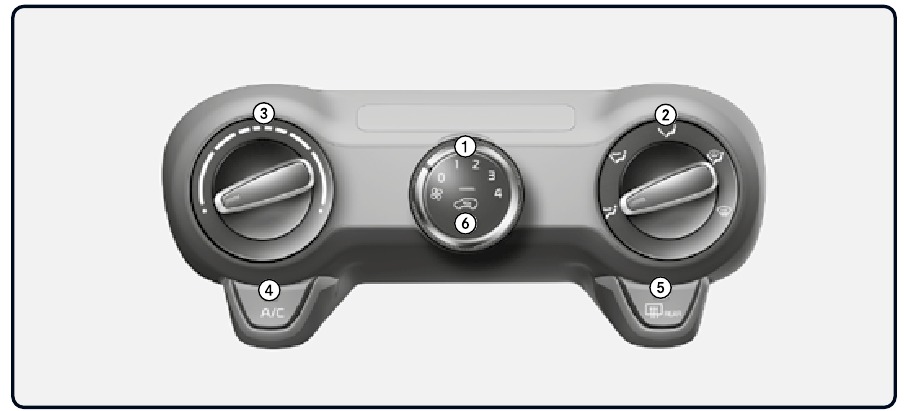

Handbediend klimaatregelsysteem* [4]

1. Ventilatorsnelheidsregeling
2. Modusselectie
3. Temperatuurregeling
4. Airconditioning (indien aanwezig)
5. Achterruitontdooier
6. Luchtinlaarregeling

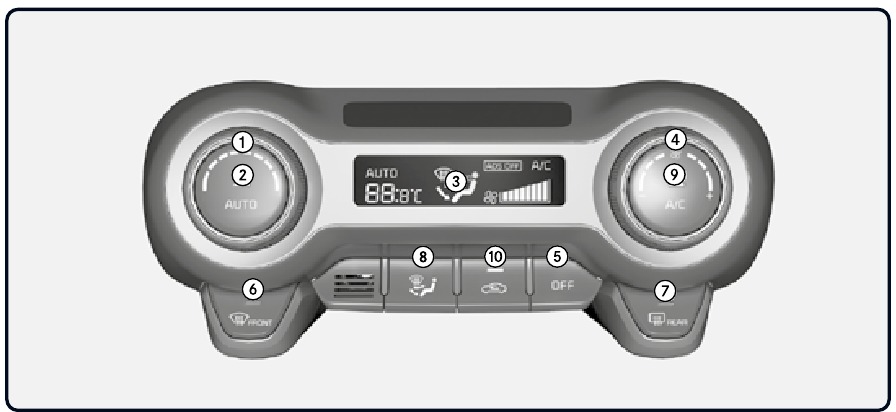

Automatisch klimaatregelsysteem* [4]

1. Temperatuurregeling
2. AUTO (automatische regeling)
3. Display klimaatregeling
4. Ventilatorsnelheidsregeling
5. OFF (uit)
6. Voorruitontdooier
7. Achterruitontdooier
8. Modusselectie
9. Airconditioning (indien aanwezig)
10. Luchtinlaarregeling

Portiervergrendelingen / Achterklep / Motorkap / Brandstoftankklep

Portiervergrendelingen handmatig bedienen [4]

Draai de sleutel naar rechts om te vergrendelen en naar links om te ontgrendelen.

Centrale portiervergrendelingsschakelaar [4]

Kinderslot achterportier [4]

De achterklep openen [4]

De achterklep sluiten [4]

Noodontgrendeling achterklep [4]

1. Duw de mechanische sleutel naar rechts

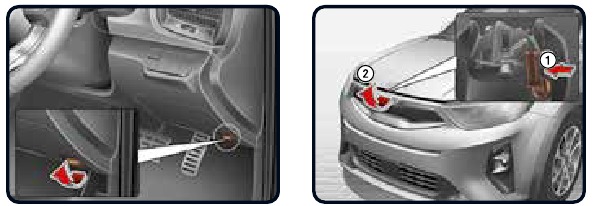

De motorkap openen [4]

Trek aan de ontgrendelingshendel om de motorkap te ontgrendelen.

1. Duw de secundaire vergrendeling aan de binnenkant van de motorkap
2. Til de motorkap op

De motorkap sluiten

• Controleer, voordat u de motorkap sluit, of alle vuldoppen correct zijn aangebracht en of alle andere brandbare materialen uit de motorruimte zijn verwijderd.
• Laat de motorkap zakken tot ongeveer 30 cm boven de gesloten positie en laat hem vallen om hem stevig op zijn plaats te vergrendelen.

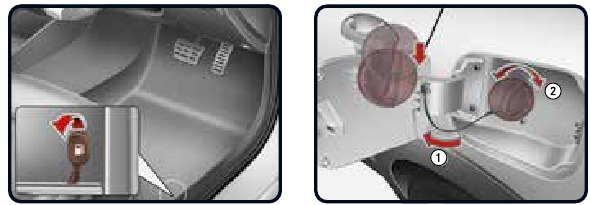

De brandstoftankklep openen [4]

Trek de opener van de brandstoftankklep omhoog.

1. Open de klep volledig
2. Draai de dop linksom om te openen

De brandstoftankklep sluiten

• Draai de dop rechtsom totdat hij "klikt" om er zeker van te zijn dat hij goed gesloten is.
• Sluit de klep en duw er lichtjes op en zorg ervoor dat deze goed gesloten is.

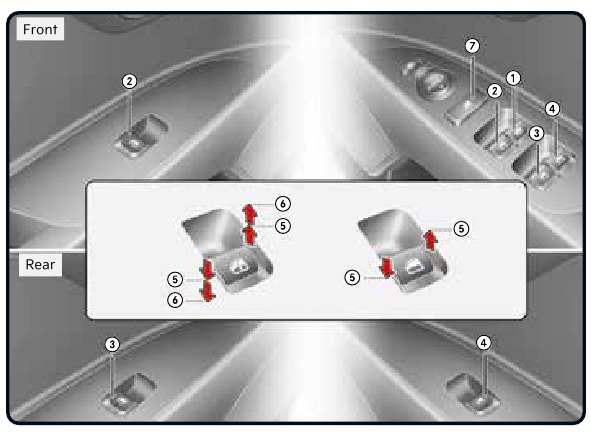

Ruiten / Ruitenwissers en -sproeiers / Lichtbediening / Mistlampen

1. Schakelaar elektrische ruit bestuurdersportier
2. Schakelaar elektrische ruit passagiersportier voorin
3. Schakelaar elektrische ruit achterportier (links)*
4. Schakelaar elektrische ruit achterportier (rechts)*
5. Ruit openen en sluiten
6. Automatisch omhoog*/omlaag* elektrische ruit (ruit bestuurder)
7. Vergrendelingsschakelaar elektrische ruiten*

Opmerking: In koude en natte klimaten werken elektrische ruiten mogelijk niet goed vanwege vorst.

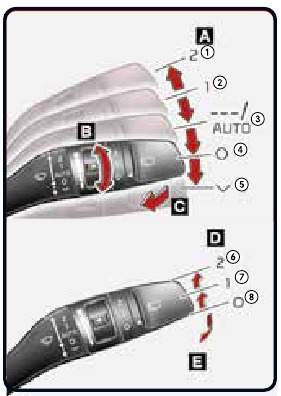

Ruitenwissers en -sproeiers [4]

1. Ruitenwissersnelheidsregeling (voor)
   1. 2 – Hoge ruitenwissersnelheid
   2. 1 – Lage ruitenwissersnelheid
      --- – Intervalwissen
   3. AUTO* – Automatisch wissen
   4. O – Uit
      • – Enkelvoudig wissen
2. Aanpassing intervalwissen
3. Wassen met korte wissen (voor)*
4. Bediening achterruitenwisser/-sproeier*
   6. 2 – Normale wiswerking
   7. 1 – Intervalwissen
   8. O – Ruitenwisser is niet in werking
5. Wassen met korte wissen (achter)

Lichtbediening [4]

1. OFF (uit)-stand
2. Auto light (automatisch licht)-stand
3. Parkeerlichtstand
4. Koplampstand

Mistlampen voor*

De mistlampen gaan branden wanneer de mistlampschakelaar (1) wordt ingeschakeld nadat het parkeerlicht is ingeschakeld.
Om de mistlampen voor uit te schakelen, zet u de mistlampschakelaar voor weer in de aan-stand.

Mistlampen achter*

Om de mistlampen achter in te schakelen, zet u de mistlampschakelaar achter (1) in de aan-stand wanneer de koplamp is ingeschakeld. Om de mistlampen achter uit te schakelen, zet u de mistlampschakelaar achter weer in de aan-stand.

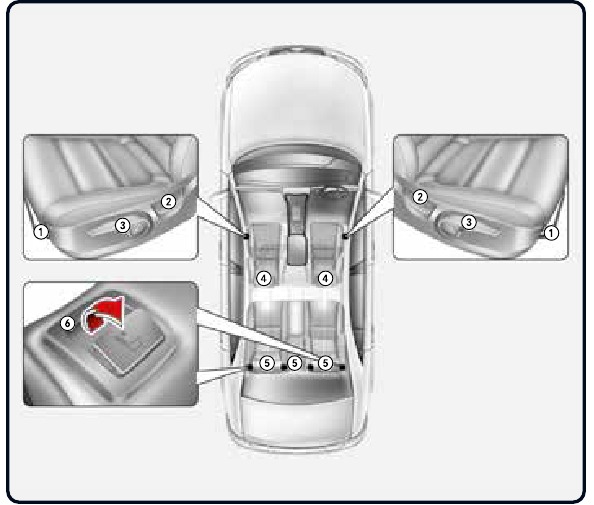

Stoel / Airbag / Kinderzitjes

Voorstoel

1. Voor- en achterwaarts
2. Hoek rugleuning
3. Hoogte zitkussen*
4. Hoofdsteun

Achterbank

5. Hoofdsteun
6. Rugleuning inklappen

Zetels [3]

Aan/uit-schakelaar passagiersairbag* [3]

Naar achteren gericht kinderzitje [3]

Een kinderzitje installeren met een heup-/schoudergordel [3]

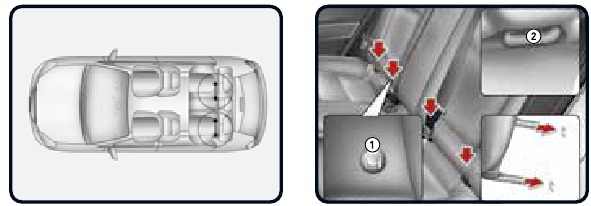

Bevestigen met "ISOFIX"-systeem en "Top-tether Anchorage"-systeem* [3]

1. ISOFIX-ankerpositie-indicator
2. ISOFIX-anker

Bevestigen met "Top-tether Anchorage"-systeem* [3]

Stuurwiel / Cruisecontrolsysteem

Kantel- en telescopische besturing [4]

Stuurwielverstelling:

1. Trek de vergrendelingshendel omlaag
2. Hoekverstelling
3. Hoogteverstelling*

Vergrendel het stuurwiel door de vergrendelingshendel omhoog te trekken.

Verwarmd stuurwiel* [4]

Wanneer het contactslot in de ON-stand staat, drukt u op de knop om het stuurwiel te verwarmen. De indicator op de knop licht op. Om de verwarmingsfunctie uit te schakelen, drukt u nogmaals op de knop.

Cruisecontrol (CC)* [5]

1. CRUISE-indicator (/CRUISE)
2. Snelheid instellen

Om de snelheid in te stellen, drukt u op de Driving Assist-knop (/MODE) bij de gewenste snelheid.

Om de snelheid te verhogen, duwt u de RES+-schakelaar omhoog.

Om de snelheid te verlagen, duwt u de SET - schakelaar omlaag.

Trap het rempedaal in om de cruisecontrol tijdelijk te pauzeren of druk op de Driving Assist-knop (/MODE) om deze functie uit te schakelen. De cruise (/CRUISE)-indicator gaat uit.

Hervat de kruissnelheid door de RES+-schakelaar omhoog of de SET--schakelaar omlaag te duwen.

Slepen / Reservewiel, krik en gereedschap / Bandenmobiliteitsset

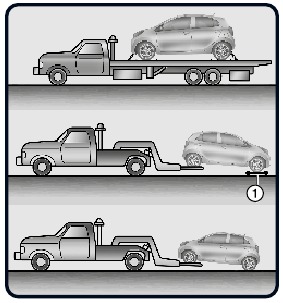

Slepen [6]
Wanneer het voertuig in een noodgeval wordt gesleept zonder wieldolly's, sleept u het met de voorwielen van de grond en:

1. Zet het contactslot in de ACC-stand.
2. Plaats de versnellingspook in N (Neutraal).
3. Laat de parkeerrem los.

• Sleep het voertuig niet achterwaarts met de voorwielen op de grond, omdat dit schade aan het voertuig kan veroorzaken.
• Sleep niet met slingertype apparatuur. Gebruik wielhef- of platformapparatuur.

1. Wieldolly's

Als de versnellingspook niet in N (Neutraal) wordt gezet, kan dit interne schade aan de versnellingsbak veroorzaken.

Afneembare sleepoog* [6]

1. Open de achterklep en verwijder de sleepoog uit de gereedschapskoffer.
2. Verwijder de gatbedekking door op het onderste deel van de bedekking op de bumper te drukken.
3. Installeer de sleepoog door deze met de klok mee te draaien totdat deze volledig vastzit.
4. Verwijder de sleepoog en plaats de bedekking terug na gebruik.

Krik en gereedschap* [6]

De getoonde gereedschappen worden opgeborgen in de bagageruimte. Trek de afdekking van de bagagebox omhoog om deze apparatuur te bereiken.

1. Krikhendel
2. Krik
3. Wielmoersleutel

Bandenmobiliteitsset* [6]

Lees de instructies voordat u de bandenmobiliteitsset gebruikt.

1. Compressor
2. Fles met afdichtmiddel

Met de bandenmobiliteitsset blijft u mobiel, zelfs na een lekke band. Nadat u ervoor hebt gezorgd dat de band goed is afgedicht, kunt u voorzichtig op de band rijden (tot 200 km) met een maximale snelheid van 80 km/u om een ​​voertuig- of bandendealer te bereiken om de band te laten vervangen.

Motorolie / Ruitensproeiervloeistof

Het motoroliepeil controleren [7]

1. Zorg ervoor dat het voertuig op een vlakke ondergrond staat.
2. Start de motor en laat deze de normale bedrijfstemperatuur bereiken.
3. Zet de motor uit en wacht een paar minuten (ongeveer 10 minuten) tot de olie terugkeert naar het oliecarter.
4. Trek de peilstok eruit, veeg hem schoon en steek hem er volledig terug in.

Motorolie bijvullen [7]

5. Trek de peilstok er weer uit en controleer het niveau. Het niveau moet tussen F (Vol) en L (Laag) liggen. Niet te vol doen.

• Gebruik een trechter om te voorkomen dat er olie op motoronderdelen wordt gemorst.
• Gebruik alleen de gespecificeerde motorolie. (Zie "Aanbevolen smeermiddelen en hoeveelheden")

Het niveau van de ruitensproeiervloeistof controleren [7]

Controleer het vloeistofniveau en voeg indien nodig vloeistof toe.

Aanvullende informatie*

Idle Stop & Go (ISG)
Indien ingeschakeld, stopt ISG automatisch de motor van de auto om het brandstofverbruik en de uitstoot te verminderen. De ISG-functie werkt mogelijk niet als de laadstatus van de batterij van de auto, de omgevingstemperatuur en/of de motortemperatuur te laag is. De instellingen van de airconditioning/verwarming kunnen ook van invloed zijn op de ISG-functie.

Parkeerrem (handrem)
Wanneer u de parkeerrem inschakelt, dient u eerst de voetrem in te trappen en ingedrukt te houden. Schakel vervolgens de parkeerrem in.

We raden ten zeerste aan om de auto in de eerste of achteruitversnelling te laten staan of in de 'P'-stand (Park) bij automatische transmissie wanneer u de auto verlaat.
