Kia Sportage 2021 Handgeschakeld

Interieur overzicht

1. Binnenste deurgreep
2. Geheugensysteem voor de zitpositie
3. Bedieningsschakelaar voor de buitenspiegel
4. Inklap schakelaar voor de buitenspiegel
5. Centrale deurvergrendelings-/ontgrendelingsschakelaar
6. Schakelaars voor de elektrische ramen (voor)
7. Schakelaars voor de elektrische ramen (achter)
8. Vergrendelingsknop voor de elektrische ramen
9. Kantel-/telescoophendel stuurwiel
10. Stuurwiel
11. Afstelschakelaar koplampnivellering
12. Elektronische stabiliteitsregeling (Electronic Stability Control (ESC)) OFF (UIT) knop
13. Schakelaar voor de elektronische parkeerrem (Electronic Parking Brake (EPB))
14. Open/dicht knop voor de elektrische achterklep
15. Ontgrendelingshendel motorkap
16. Zekering instrumentenpaneel
17. Zitting
18. Schakelknop
19. Rempedaal

* indien aanwezig
De illustraties in deze handleiding kunnen afwijken van het daadwerkelijke voertuig.

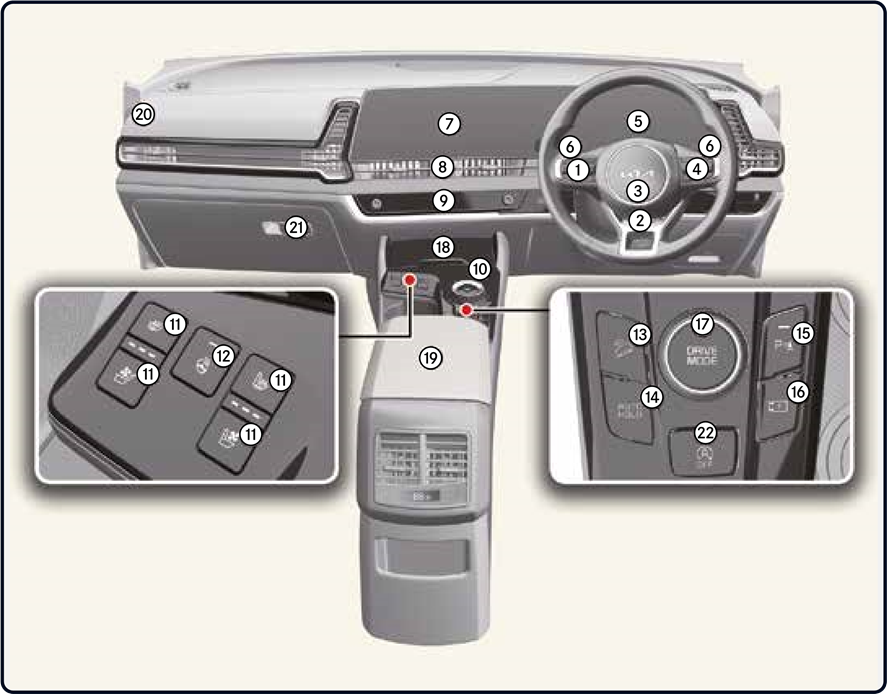

Overzicht instrumentenpaneel

1. Afstandsbedieningsknop audio
2. Airbag voor voor bestuurder
3. Claxon
4. Rijassistentieknop
5. Instrumentenpaneel
6. Lichtbediening/richtingaanwijzers
   Bedieningshendel ruitenwisser en -sproeier
7. Infotainmentsysteem
8. Waarschuwingslichtschakelaar
9. Klimaatregelsysteem
   Schakelbare controller infotainment/klimaat
10. ENGINE START/STOP (MOTOR START/STOP) knop
11. Knop voor stoelverwarming en -ventilatie voor
12. Knop stuurwielverwarming
13. Downhill Brake Control (DBC) (Afdalingsremregeling) knop
14. AUTO HOLD (AUTO VASTHOUDEN) knop
15. Parkeer veiligheid knop
16. Parkeer/View (Weergave) knop
17. Geïntegreerd regelsysteem rijmodus
18. Draadloos laadsysteem voor smartphone
19. Opbergvak middenconsole
20. Airbag voor voor passagier
21. Dashboardkastje
22. ISG-systeem Off (Uit) knop

Instrumentenpaneel / motorcompartiment

Instrumentenpaneel

1. Snelheidsmeter
2. Toerenteller
3. Koelvloeistoftemperatuurmeter
4. Brandstofmeter
5. Kilometerteller
6. Afstand tot leeg
7. Schakel indicator versnellingsbak (indien aanwezig)
8. Buitentemperatuurmeter (indien aanwezig)
9. Waarschuwings- en controlelampjes

Benzinemotor Smartstream G 1.6 T-GDi

1. Koelvloeistofreservoir
2. Remvloeistofreservoir
3. Luchtfilter
4. Vulstop motorolie
5. Peilstok motorolie
6. Ruitensproeiervloeistofreservoir
7. Pluspool accu (+)
8. Minpool accu (-)
9. Zekeringkast

Klimaatregelsysteem / Ramen

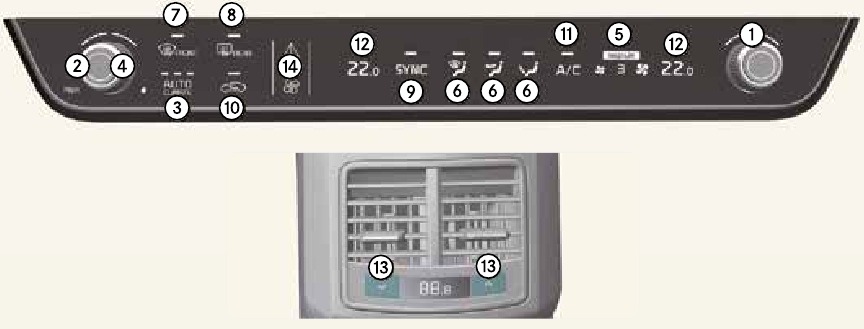

Automatisch klimaatregelsysteem*

1. Temperatuurregeling bestuurder
2. Temperatuurregeling passagier
3. AUTO (automatische regeling)
4. OFF (UIT)
5. Regeling ventilatorsnelheid
6. Modusselectie
7. Ontwaseming voorruit
8. Achterruitontwaseming
9. SYNC (SYNCHRONISEREN)
10. Luchtinlaatregeling
11. Airconditioning (A/C)
12. Display klimaatregeling
13. Temperatuurregeling achter
14. Bedieningspaneel schakelbare controller infotainment/klimaat

Ramen

1. Schakelaar elektrisch raam bestuurdersportier
2. Schakelaar elektrisch raam passagiersportier voor
3. Schakelaar elektrisch raam achterportier (links)
4. Schakelaar elektrisch raam achterportier (rechts)
5. Vergrendelingsschakelaar elektrische ramen

Let op: In koude en natte klimaten werken de elektrische ramen mogelijk niet goed vanwege bevriezingsomstandigheden.

Deursloten / Achterklep / Motorkap

Handmatig bedienen van deursloten

1. Steek de sleutel in het lipje
2. Til de klep op

Vergrendelen/ontgrendelen met de centrale deurvergrendelingsschakelaar

1. Knop deurvergrendeling
2. Knop deur ontgrendeling
3. Deur indicator lampje

Kinderslot achterdeur

1. Draai naar de vergrendelde stand
2. Om de achterdeur te openen, trekt u aan de buitenste deurgreep

Handmatig openen/sluiten van de achterklep

1. Druk op de schakelaar van de buitenste handgreep (1) om de achterklep te openen.
2. Trek de achterklep omhoog.
3. Duw de achterklep omlaag om hem te sluiten.

Noodontgrendeling achterklep

1. Beweeg de mechanische sleutel naar rechts

Slimme achterklep*

Activeer de slimme achterklep in het menu Instellingen.

De motorkap openen

1. Trek aan de ontgrendelingshendel van de motorkap (1).
2. Duw de secundaire vergrendeling (2) naar links.
3. Til de motorkap (3) omhoog.
4. Trek de steunstang (4) eruit.

5. Houd de motorkap open met de steunstang.

De motorkap sluiten

• Controleer, voordat u de motorkap sluit, of alle vuldoppen correct zijn aangebracht en of alle andere brandbare materialen uit het motorcompartiment zijn verwijderd.
• Laat de motorkap zakken tot ongeveer 30 cm boven de gesloten positie en laat hem vallen om hem stevig op zijn plaats te vergrendelen.

Brandstofvulklep / Ureumoplossing / Pan-Europees eCall-systeem

De brandstofvulklep openen

1. Schakel de motor uit.
2. Druk op de achterste middenrand om de brandstofvulklep (1) te openen.
3. Verwijder de brandstoftankdop (2) door deze tegen de klok in te draaien.

De brandstofvuller sluiten

1. Draai de brandstoftankdop (2) met de klok mee tot hij "klikt".
2. Druk op de achterste middenrand om de brandstofvulklep (1) te sluiten.

Ureumoplossing toevoegen

Niveaumeter ureumoplossing

1. Druk op de ENGINE START/STOP button (MOTOR START/STOP-knop) in de OFF-stand.
2. Draai de dop van de ureumoplossingstank tegen de klok in om hem te openen.
3. Steek de vulslang volledig in de tank om de volgens ISO 22241 gespecificeerde ureumoplossing toe te voegen. Vul een voldoende hoeveelheid ureumoplossing.
4. Draai de dop van de ureumoplossingstank met de klok mee om hem goed te sluiten.

* Alleen voertuigen met dieselmotoren zijn uitgerust met ureumoplossing. Let er goed op dat u de ureumoplossing niet in de brandstoftank doet.

Pan-Europees eCall-systeem

1. Microfoon
2. SOS button (SOS-knop)
3. Led

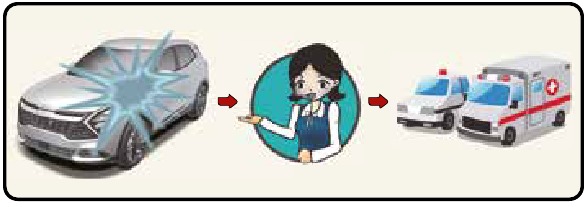

Ongevalrapportage

• Systeemwerking in geval van een verkeersongeval
• Verbinding met het Public Safety Answering Point (PSAP)
• Hulpdiensten

Het Pan-Europese eCall-apparaat voert automatisch een noodoproep uit naar het Public Safety Answering Point (PSAP) om passende reddingsoperaties aan te vragen in geval van een auto-ongeluk.

Om een adequate reactie en ondersteuning van de hulpdiensten te bieden, verzendt het Pan-Europese eCall-systeem automatisch de ongevalsgegevens naar het Public Safety Answering Point (PSAP) wanneer een verkeersongeval wordt gedetecteerd. In deze situatie kan de noodoproep niet worden afgebroken door op de SOS button (SOS-knop) te drukken; het Pan-Europese eCall-systeem blijft verbonden totdat de noodhulpverlener die de oproep ontvangt de noodoproep verbreekt. Bij kleine verkeersongelukken voert het Pan-Europese eCall-systeem mogelijk geen noodoproep uit. Een noodoproep kan echter handmatig worden gedaan door op de SOS button (SOS-knop) te drukken.

Stoel / Airbag / Kinderbeveiligingssysteem

Stoelen

Voorstoel

1. Vooruit en achteruit
2. Hoek van de rugleuning
3. Stoelhoogte
4. Kanteling van de stoelzitting
5. Lendensteun
6. Geheugensysteem bestuurderspositie
7. Hoofdsteun
8. Instapknop (passagiersstoel)

2e rij stoelen

9. Hoek van de rugleuning/inklappen
10. Armsteun
11. Hoofdsteun
12. Rugleuning inklappen

AAN/UIT-schakelaar* voor de passagiersairbag

Naar voren/naar achteren gericht kinderbeveiligingssysteem

Een kinderbeveiligingssysteem vastzetten met een heup-/schoudergordel

ISOFIX-verankering en bovenste bevestigingsverankering (ISOFIX-verankeringssysteem) voor kinderen

1. ISOFIX-ankerpositie-indicator
2. ISOFIX-anker


Een kinderbeveiligingssysteem vastzetten met een "bovenste bevestigingsverankerings"-systeem

Lichtbediening / Ruitenwissers en -sproeiers / Stuurwiel / Cruisecontrolsysteem

Lichtbediening

1. OFF/O
2. AUTO
3. Stadslicht en achterlicht
4. Dimlicht

Ruitenwissers en -sproeiers

1. Snelheidsregeling voorruitenwisser
   2: Hoge snelheid ruitenwisser
   1: Lage snelheid ruitenwisser
   ---: Interval wissen
   AUTO* Automatische wisbediening
   O: Uit
   1x: Enkelvoudig wissen
2. Wassen met korte wisbewegingen
3. Snelheidsregeling achterruitenwisser
   2: Continu wissen
   1: Interval wissen
   O: Uit

De hoek en hoogte van het stuurwiel aanpassen

1. Trek de vergrendelingshendel (1) omlaag.
2. Stel het stuurwiel in op de gewenste hoek (2) en hoogte (3).
3. Trek de vergrendelingshendel omhoog.

1. Cruisecontrolsysteem*

   1. Cruise-indicator
   2. Ingestelde snelheid
2. Om de cruisecontrolsnelheid in te stellen, drukt u op de Driving Assist button (Rijhulp-knop) bij de gewenste snelheid

3. Om de ingestelde cruisecontrolsnelheid te verhogen, duwt u de +-schakelaar omhoog

4. Om de ingestelde cruisecontrolsnelheid te verlagen, duwt u de --schakelaar omlaag

5. Annuleer de ingestelde cruisecontrolsnelheid door het rempedaal in te trappen of op de button (knop) te drukken

6. Om de kruissnelheid te hervatten, duwt u de +, --schakelaar of drukt u op de button (knop)


Slepen / De auto starten

Slepen

Wanneer u de auto in noodgevallen sleept zonder wielkrikken:

1. Zet de auto in de stand ACC (Accessory).
2. Zet de versnelling in de stand N (Neutral).
3. Laat de parkeerrem los.

Als u de keuzeschakelaar niet in de stand N (Neutral) zet, kan dit interne schade aan de transaxle veroorzaken.

Op 2WD-voertuigen is het acceptabel om het voertuig te slepen met de achterwielen op de grond (zonder krikken (1)) en de voorwielen van de grond.

Noodsleepoperatie

1. Verwijder de gatbedekking door op het onderste deel van de bedekking op de bumper te drukken.
2. Installeer de sleepoog door deze met de klok mee in het gat te draaien totdat deze volledig is vastgezet.


De auto starten

• Als de accu zwak is of de smart key (slimme sleutel) niet goed werkt, kunt u de motor starten door op de ENGINE START/STOP button (MOTOR START/STOP-knop) te drukken met de smart key (slimme sleutel). Wanneer u de ENGINE START/STOP button (MOTOR START/STOP-knop) rechtstreeks met de smart key (slimme sleutel) indrukt, moet de smart key (slimme sleutel) de button (knop) in een rechte hoek raken.
• Wanneer de stoplichtzekering is doorgebrand, kunt u de motor niet normaal starten. Vervang de zekering door een nieuwe. Als dit niet mogelijk is, kunt u de motor starten door de ENGINE START/ STOP button (MOTOR START/STOP-knop) 10 seconden ingedrukt te houden terwijl deze in de ACC-stand staat. De motor kan starten zonder het rempedaal in te trappen. Maar voor uw veiligheid moet u altijd het rempedaal intrappen voordat u de motor start.

Motorolie / Ruitensproeiervloeistof / Krik en gereedschap / Bandenreparatieset / Aanvullende info

Het motorolieniveau controleren

Trek de peilstok eruit en controleer het niveau. Het niveau moet tussen de F-L-lijn (benzinemotor) en in het C-bereik (voor dieselmotor) liggen.

Motorolie bijvullen

Gebruik een trechter om te voorkomen dat er olie op motoronderdelen wordt gemorst. Gebruik alleen de gespecificeerde motorolie.

Het niveau van de ruitensproeiervloeistof controleren

Controleer het vloeistofniveau in het reservoir voor ruitensproeiervloeistof en vul indien nodig vloeistof bij. Er kan gewoon water worden gebruikt als er geen ruitensproeiervloeistof beschikbaar is.

Krik en gereedschap

Het getoonde gereedschap wordt in de bagageruimte opgeborgen. Verwijder de afdekking van de bagageplank om deze uitrusting te bereiken.

1. Krik
2. Wielmoersleutel

Bandenreparatieset

Lees de instructies voordat u de Bandenreparatieset gebruikt.

1. Compressor
2. Fles met afdichtmiddel

Met de Bandenreparatieset (TMK) blijft u mobiel, zelfs na een lekke band. Nadat u hebt gecontroleerd of de band goed is afgedicht, kunt u voorzichtig op de band rijden (over een afstand van maximaal 200 km) met een maximumsnelheid van 80 km/u om een ​​tankstation of een bandenhandelaar te bereiken om de band te laten vervangen.

Aanvullende info*

Idle Stop & Go (ISG)

Indien ingeschakeld, stopt ISG automatisch de motor van de auto om het brandstofverbruik en de uitstoot te verminderen. De ISG-functie werkt mogelijk niet als de laadstatus van de autobatterij, de omgevingstemperatuur en/of de motortemperatuur te laag is. De instellingen voor de bediening van de airconditioning/verwarming kunnen ook de ISG-functie beïnvloeden.

Kia Service App

De Kia Service App – nu gratis beschikbaar voor iPhone/iPad en Android Met de Kia Service App heeft u (bijna) alle Kia-dealers in Europa binnen handbereik*.

iPhone/iPad:

Android:

Bent u op zoek naar een showroom of gewoon een service, de app toont alle dealers rond uw huidige locatie op de kaart. Met één klik kunt u een dealer bellen, hun website bezoeken of een routebeschrijving naar de showroom opvragen.

(*) Alleen in bepaalde markten

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kia Sportage 2021 Handgeschakeld

Beschikbare talen
