Nuttige lading - Spuitsysteem

Het spuitsysteem is uitgerust met de elektromagnetische debietmeter met 2 kanalen en de continue vloeistofniveaumeter en biedt gebruikers nauwkeurige controle over de magnetische aandrijfwaaierpompen en dubbele vernevelde sproeiers.

Optionele nuttige lading - T40/T20P strooisysteem

Inleiding

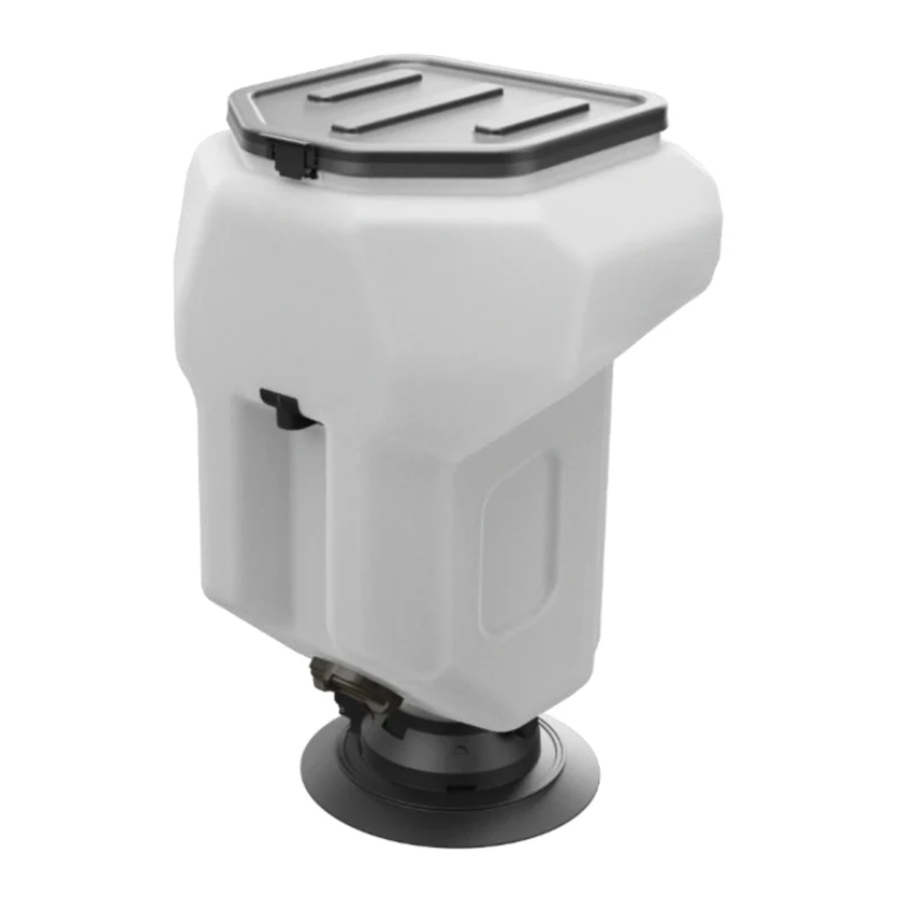

Het T40/T20P Strooisysteem is compatibel met de Agras T40/T20P-vliegtuigen met een grote strooitank van respectievelijk 70 l en 35 l en biedt efficiënt en betrouwbaar strooien.
Het strooisysteem heeft een ingebouwd roermechanisme om materiaalverstoppingen te voorkomen en de operationele nauwkeurigheid en betrouwbaarheid te verbeteren. De bedieningsmodule op het strooisysteem en de gewichtssensoren op het vliegtuig bewaken het gewicht van het resterende materiaal in de strooitank in realtime om de nauwkeurigheid van de strooisnelheidsregeling en lege tankwaarschuwingen te verbeteren. De meegeleverde spatborden kunnen strooimateriaal dat omhoog vliegt blokkeren en voorkomen dat het de propellers beschadigt. De snelontgrendelingsschuif zorgt voor eenvoudig onderhoud.
Gebruikers kunnen strooi-instellingen configureren in de DJI Agras-app en specifieke sjablonen maken voor verschillende materialen om aan verschillende vereisten te voldoen. De app biedt ook waarschuwingsprompts voor een lege tank, evenals voor afwijkingen in rotatiesnelheid, temperatuur en schuifuitlaatgrootte.

Installatie

waarschuwing

  • Zorg ervoor dat u de Intelligent Flight Battery (Intelligente vluchtaccu) uit het vliegtuig verwijdert voordat u het installeert.
  • Wees voorzichtig tijdens het werken om letsel veroorzaakt door scherpe of bewegende mechanische onderdelen te voorkomen.
  • Controleer de onderdelen op het vliegtuig en het strooisysteem na installatie om er zeker van te zijn dat de spinnerdisk de kabels of andere onderdelen tijdens de werkzaamheden niet beschadigt.

Het T40 Strooisysteem en het T20P Strooisysteem lijken qua uiterlijk op elkaar, maar de strooitanks hebben verschillende maten. Tenzij anders vermeld, gebruiken de afbeeldingen in dit document het T40 Strooisysteem als voorbeeld.
Installatie - Stap 1

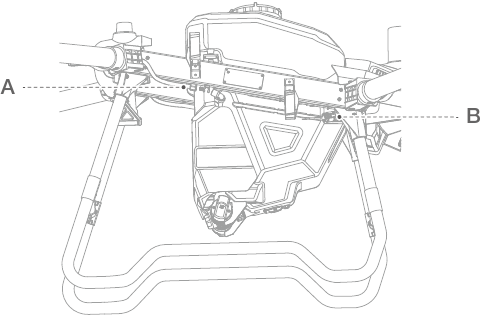

  1. Zoek op het vliegtuig de slangen aan weerszijden van de spuittank. Draai de moer op de slang los , haal de slang uit de slangklem , draai de klem en sluit de slang aan op het uitsteeksel op de klem .
    Installatie - Stap 2

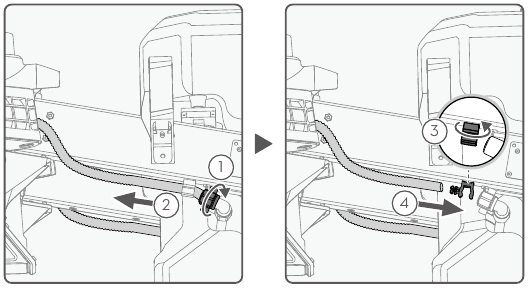

    Let op: Zorg er na het verwijderen van de slang voor dat u de slangmoer op de slangconnector van de spuittank aandraait om te voorkomen dat de moer losraakt.
  2. Zoek de kabel van het spuitsysteem voor het rechterlandingsgestel op het vliegtuig. Koppel de kabel los van de connector. Wees voorzichtig tijdens het werken om schade aan de kabel te voorkomen.
  3. Til de spuittank op het vliegtuig op en verwijder deze.
  4. Plaats het strooisysteem in het vliegtuig.
  5. Sluit de kabel van het strooisysteem aan op de connector in stap 2 en zorg voor een stevige en nauwkeurige verbinding.

Specificaties

Items T40 Strooisysteem T20P Strooisysteem
Compatibel vliegtuig[1] Agras T40 Agras T20P
Gewicht strooisysteem
(incl. strooitank en spatbord) 		4,41 kg 3,57 kg
Inhoud strooitank 70 L 35 L
Interne belasting strooitank[2] 50 kg 25 kg
Diameter compatibel materiaal 0,5-5 mm
Strooibereik Varieert afhankelijk van de materiaaldiameter, de rotatiesnelheid van de spinnerdisk, de grootte van de schuifuitlaat en de vlieghoogte. Voor de beste operationele prestaties wordt aanbevolen om de bijbehorende variabelen aan te passen om een strooibereik van 5-7 meter te bereiken.
  1. De vliegtuigfirmware moet het strooisysteem ondersteunen. Controleer de release-opmerkingen van het bijbehorende vliegtuig op de officiële DJI-website.
  2. De DJI Agras-app beveelt op intelligente wijze de gewichtslimiet voor de strooitank aan op basis van de huidige status en omgeving van het vliegtuig. Overschrijd de aanbevolen gewichtslimiet voor de nuttige lading niet bij het toevoegen van materiaal aan de strooitank. Anders kan de vliegveiligheid worden beïnvloed.
Onderdeel voor service Module Aanbevolen servicetijd Aanbevolen vervangingscyclus
Aandrijfsysteem - motor Motor
  1. Voer de eerste inspectie voor een nieuwe drone uit na 100 vluchten.
  2. Voer na de eerste inspectie elke 100 uur een inspectie uit.
  3. Als een ESC hapert en de temperatuur van de motor/ESC abnormaal is, voer dan deze inspectie uit.
  4. Als de motor beschadigd is door externe kracht, voer dan deze inspectie uit.
 Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Aandrijfsysteem - interne motorweerstand Motor
  1. Voer de eerste inspectie voor een nieuwe drone uit na 100 vluchten.
  2. Voer na de eerste inspectie elke 100 uur of 1 maand een inspectie uit.
  3. Als een ESC hapert en de temperatuur van de motor/ESC abnormaal is, voer dan deze inspectie uit.
 Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Aandrijfsysteem - ESC ESC Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Aandrijfsysteem - motorvoet Motorvoet
  1. Voer de eerste inspectie voor een nieuwe drone uit na 100 vluchten.
  2. Voer na de eerste inspectie elke 100 uur of 1 maand een inspectie uit.
  3. Als de motorvoet beschadigd is door externe kracht, voer dan deze inspectie uit.
 Vervanging na 500 gebruiksuren wordt aanbevolen.
Aandrijfsysteem - propellers Propellers
  1. Voer de eerste inspectie voor een nieuwe drone uit na 100 vluchten.
  2. Voer na de eerste inspectie elke 100 uur of 1 maand een inspectie uit.
  3. Als een ESC hapert en de temperatuur van de motor/ESC abnormaal is, voer dan deze inspectie uit.
 Vervanging na 700 gebruiksuren wordt aanbevolen.
Aandrijfsysteem - propelleradapter Propelleradapter Voor de dagelijkse voorbereiding van de werkzaamheden Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Aandrijfsysteem - schroefbouten van framearm Schroefbouten van framearm Elke 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Vliegtuigonderdelen - framearmconnector Framearmconnector Elke 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Vliegtuigonderdelen - schroeven Bevestigingsschroeven van framearmgesp Elke 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Vliegtuigonderdelen - connector Vliegtuigconnector Elke 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Middenframe-bevestigingsstuk - schroeven Schroef die het middenframe bevestigt Elke 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Landingsgestelonderdelen - schroeven Schroefbouten die het landingsgestel bevestigen Elke 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Landingsgestelonderdelen - bevestigingsbeugel Radar-bevestigingsbeugel Elke 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Spuitsysteem - opvoerpomp Opvoerpomp elke 100 uur of 1 maand Pompvervanging na 500 gebruiksuren wordt aanbevolen.
Motorvervanging na 1.000 gebruiksuren wordt aanbevolen.
Spuitsysteem - sprinkler Sprinkler Elke 100 uur of 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Spuitsysteem - slangaansluiting Slangaansluiting Voor de dagelijkse voorbereiding van de werkzaamheden Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Spuitsysteem - slang Slang Voor de dagelijkse voorbereiding van de werkzaamheden Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Spuitsysteem - gewichtssensor Gewichtssensor elke 100 uur of 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Spuitsysteem - filter en vloeistofniveaumeter Vloeistofniveaumeter Voor de dagelijkse voorbereiding van de werkzaamheden Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Spuitsysteem - spuittank Spuitsysteem Elke 6 maanden Vervanging na 1.000 gebruiksuren wordt aanbevolen.
RF-module RF-module Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Luchtelektronicasysteemmodule Luchtelektronicasysteemmodule Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Kabelverdeelplaatmodule Kabelverdeelplaatmodule Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Spuitmodule Spuitmodule Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Radarsysteem - omnidirectionele digitale radar Omnidirectionele digitale radar Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Radarsysteem - achterwaartse en neerwaartse radar Achterwaartse en neerwaartse radar Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Stroomverdeelmodule Stroomverdeelmodule Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Vliegtuigonderdelen - voorframe Voorframe Elke 6 maanden Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Vliegtuigonderdelen - achterframe Achterframe Elke 6 maanden Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Vliegtuigonderdelen - middenframe Middenframe Elke 6 maanden Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Positioneringssysteem - SDR-antenne SDR-antenne Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Positioneringssysteem - RTK-module RTK-module Elke 6 maanden Vervanging na 36 maanden gebruik wordt aanbevolen.
Vliegtuigkabels Vliegtuigkabel Elke 1 maand Vervanging na 36 maanden gebruik wordt aanbevolen.
Spuitsysteem - flowmeter Flowmeter Elke 1 maand Vervanging na 36 maanden of 3.000 gebruiksuren wordt aanbevolen.
Vliegtuigonderdelen - batterijschuif Batterijschuif Vervanging na 2.000 keer in- en uitpluggen is vereist of 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Afstandsbediening Afstandsbediening Elke 1 maand Vervanging na 36 maanden gebruik wordt aanbevolen.
Accu Standaard accu voor vliegtuigen Na 100 oplaadcycli of 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
Intelligente oplader Intelligente oplader Na 200 oplaadcycli of 1 maand Vervanging na 1.000 gebruiksuren wordt aanbevolen.
