dji phantom 4 Snelstartgids

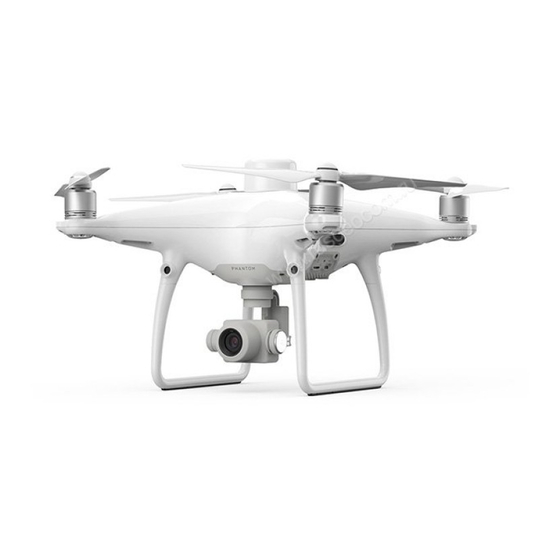

De DJI Phantom 4 is een extreem slimme vliegende camera die op intelligente wijze onderwerpen kan volgen zonder een afzonderlijk apparaat, obstakels kan vermijden en kan vliegen met een tik van uw vinger. Dit alles terwijl u 4K-video's of 12 megapixel foto's maakt.
TapFly en ActiveTrack zijn twee gloednieuwe commando's in de DJI GO app, uniek voor de Phantom 4. Nu kunt u met een simpele tik overal vliegen dat zichtbaar is op uw scherm of een bewegend object soepel en eenvoudig volgen.

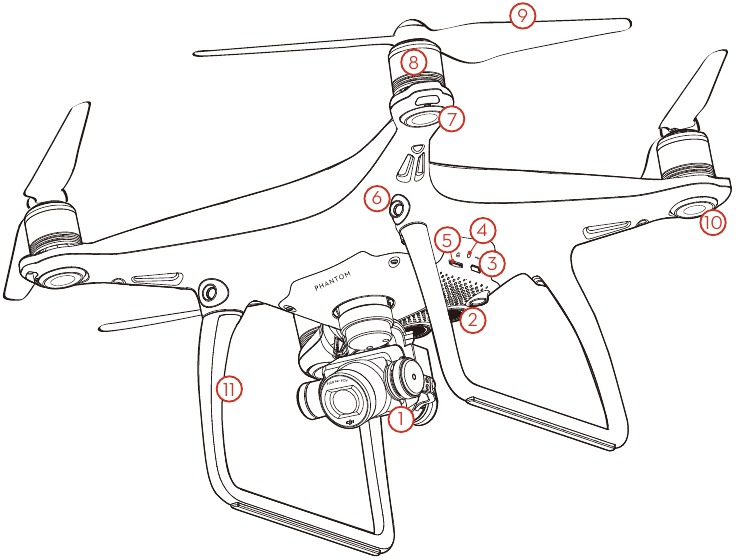

Overzicht
- Gimbal en camera
- Vision Positioning System
- Micro USB-poort
- Camera-/koppelingsstatusindicator en Koppelingsknop
- Camera Micro SD-kaartsleuf
- Obstakeldetectiesysteem*
- LED's aan de voorkant
- Motoren
- Propellers
- Statusindicatoren van het vliegtuig
- Antennes
- Intelligente vluchtbatterij
- Aan/uit-knop
- Batterijniveau-indicatoren
* Het obstakeldetectiesysteem wordt beïnvloed door de omgevingsomstandigheden. Lees de Disclaimer en veiligheidsrichtlijnen en bekijk de tutorials in de DJI GO-app of op de officiële DJI-website voor meer informatie.
http://www.dji.com/product/phantom-4

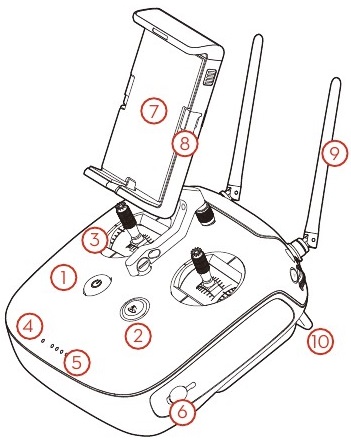

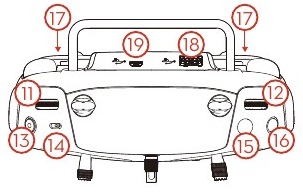

Afstandsbediening
Met deze krachtige afstandsbediening kunt u uw Phantom 4 tot 5 km (3,1 mijl)* bedienen, terwijl u knoppen en draaiknoppen hebt voor belichting, camerahoek, foto's maken en video-opname.
Ingebouwd in de afstandsbediening is DJI Lightbridge, die in combinatie met een compatibel mobiel apparaat een live HD-weergave geeft van de camera van de Phantom. Een interne batterij zorgt voor een lange batterijduur en gebruiksgemak.
- Aan/uit-knop
- Return-to-Home (RTH) Knop (Terug naar huis (RTH) knop)
- Control Sticks (Stuurknuppels)
- Status LED
- Batterijniveau-LED's
- Power Port (Stroompoort)
- Mobile Device Holder (Houder voor mobiel apparaat)
- Small Device Positioning Tabs (Positioneringstabs voor kleine apparaten) (voor mobiele telefoons)
- Antennes
- Handle Bar (Handgreep)
- Gimbal Dial (Gimbal-draaiknop)
- Camera Settings Dial (Camera-instellingen draaiknop)
- Record Button (Opnameknop)
- Flight Mode Switch (Vluchtmodusschakelaar)
- Shutter Button (Sluiterknop)
- Intelligent Flight Pause Button (Intelligente vluchtpauzeknop)
- C1 and C2 Buttons (C1- en C2-knoppen) (aanpasbaar)
- USB Port (USB-poort)
- Micro USB Port (Micro USB-poort)
De standaard vluchtbesturing staat bekend als Mode 2. De linkerknuppel bestuurt de hoogte en richting van het vliegtuig, terwijl de rechterknuppel de voorwaartse, achterwaartse, linker- en rechterbewegingen bestuurt. De gimbal-draaiknop regelt de camerahoek.
Left Stick (Linkerknuppel)
Right Stick (Rechterknuppel)
Gimbal Dial (Gimbal-draaiknop)
* De afstandsbediening kan zijn maximale zendafstand bereiken in een wijd open gebied zonder magnetische storing en op een hoogte van ongeveer 120 meter (400 voet).
PHANTOM 4 gebruiken
Download de DJI GO-app
Zoek naar 'DJI GO' in de App Store of Google Play en installeer de app op uw mobiele apparaat.
DJI GO-app
Bekijk de instructievideo's
Bekijk de instructievideo's op www.dji.com of in de DJI GO-app.
Instructievideo's
DJI GO ondersteunt iOS 8.0 (of hoger) of Android 4.1.2 (of hoger).

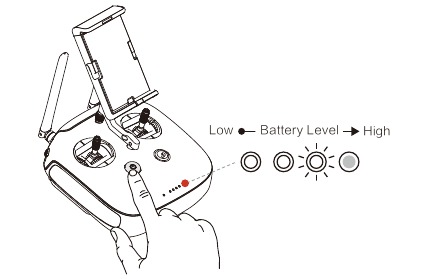

Controleer de batterijniveaus
Druk één keer om het batterijniveau te controleren. Druk één keer, daarna nogmaals en houd vast om in/uit te schakelen.

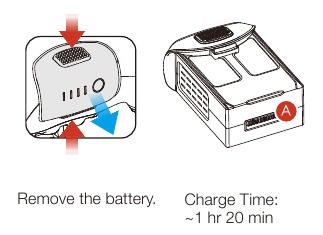

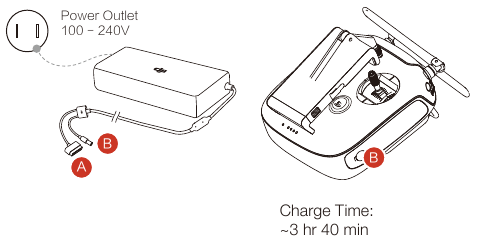

Laad de batterijen op
Wanneer het opladen voltooid is, worden de batterijniveau-indicatoren automatisch uitgeschakeld.

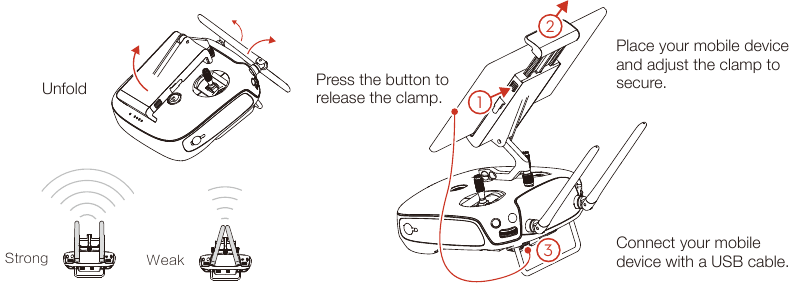

Bereid de afstandsbediening voor
Voorbereiding voor het opstijgen
Verwijder de gimbal-klem van de camera.
Schakel de afstandsbediening en het vliegtuig in.
Start DJI GO, voltooi de eerste installatie en ga naar Camera View (Cameraweergave).
Eerste activering vereist uw DJI-account en internetverbinding.
Tik op de Aircraft Status Bar (Vliegtuigstatusbalk) (bovenaan in het midden). Kies 'Calibrate' (Kalibreren) en volg de instructies om het kompas te kalibreren.

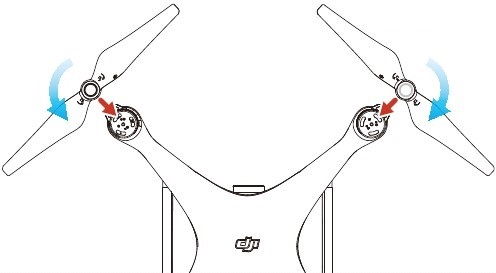

Zwarte propellerringen gaan op motoren met zwarte stippen.
Druk de propeller omlaag op de montageplaat en draai in de vergrendelingsrichting
totdat deze vastzit.
Zilveren propellerringen gaan op motoren zonder zwarte stippen.
Controleer voor elke vlucht of de propellers goed vastzitten.
Vlucht
Zorg er voor het opstijgen voor dat de Aircraft Status Bar (Vliegtuigstatusbalk) in de DJI GO-app 'Safe to Fly (GPS)' (Veilig om te vliegen (GPS)) of 'Safe to fly (non-GPS)' (Veilig om te vliegen (geen GPS)) aangeeft als u binnenshuis vliegt.
In de DJI GO-app:
Auto Takeoff (Automatisch opstijgen)
Het vliegtuig stijgt op en blijft op een hoogte van 1,2 meter hangen.
Return-to-Home (RTH) (Terug naar huis)
Breng het vliegtuig terug naar het Home Point (Thuispunt). Tik nogmaals om de procedure te stoppen.
ActiveTrack
Markeer een object op uw scherm om het te volgen terwijl het beweegt.
Smart
Tik om Point of Interest (POI) (Nuttige plaats), Waypoints (Routepunten) en meer te gebruiken.
Auto Landing (Automatisch landen)
Het vliegtuig landt verticaal en stopt zijn motoren.
TapFly
Tik op uw scherm om uw Phantom in die richting te vliegen, waarbij obstakels worden vermeden tijdens het vliegen.
Normal (Normaal)
U hebt de controle over de Phantom, met satelliet- en Return-to-Home (Terug naar huis) ondersteuning.
- Bekijk de tutorial in de DJI GO-app of op de officiële DJI-website voor meer informatie.
- Stel altijd een geschikte RTH-hoogte (Return-to-Home) in voordat u opstijgt. Wanneer het vliegtuig terugkeert naar het Home Point (Thuispunt), moet u het geleiden met de control sticks (bedieningssticks). Raadpleeg de Disclaimer en Veiligheidsrichtlijnen voor meer informatie.
Handmatig opstijgen
Combination Stick Command (Combinatie stick commando) om de motoren te starten/stoppen
Linker stick omhoog (langzaam) om op te stijgen
Handmatig landen
Linker stick omlaag (langzaam) totdat u de grond raakt
Houd een paar seconden vast om de motoren te stoppen
- Draaiende propellers kunnen gevaarlijk zijn. Start de motoren niet als er mensen in de buurt zijn.
- Houd altijd uw handen op de afstandsbediening zolang de motor nog draait.
- Stop motor halverwege de vlucht: trek de linker stick naar de onderste binnenhoek terwijl u tegelijkertijd op de RTH button (Terug naar huis knop) drukt. Stop de motoren alleen halverwege de vlucht in noodsituaties, wanneer dit het risico op schade of letsel kan verminderen. Raadpleeg de gebruikershandleiding voor meer informatie.
Het is belangrijk om basisrichtlijnen voor de vlucht te begrijpen, voor de veiligheid van zowel u als de mensen om u heen. Vergeet niet de Disclaimer en Veiligheidsrichtlijnen te lezen.
Meer informatie op:
http://flysafe.dji.com/no-fly
Specificaties
| Vliegtuig | |
| Gewicht (inclusief batterij) Maximale stijgsnelheid | 1380 g 6 m/s (Sportmodus) |
| Maximale daalsnelheid | 4 m/s (Sportmodus) |
| Maximale snelheid | 20 m/s (Sportmodus) |
| Maximale serviceplafond boven zeeniveau | 19685 voet (6000 m) (Software hoogtelimiet: 400 voet boven het startpunt) |
| Maximale vliegtijd | Circa 28 minuten |
| Bedrijfstemperatuurbereik | 32° tot 104°F (0° tot 40°C) |
| Satellietsystemen | GPS / GLONASS |
| Gimbal | |
| Regelbaar bereik | Pitch: -90° tot +30° |
| Obstakeldetectiesysteem | |
| Sensorisch bereik obstakels | 2 - 49 voet (0,7 - 15 m) |
| Operationele omgeving | Oppervlak met duidelijk patroon en voldoende verlichting (lux > 15) |
| Vision Positioning System | |
| Snelheidsbereik | ≤10 m/s (2 m boven de grond) |
| Hoogtebereik | 0 - 33 voet (0 - 10 m) |
| Operationeel bereik | 0 - 33 voet (0 - 10 m) |
| Operationele omgeving | Oppervlakken met een duidelijk patroon en voldoende verlichting (lux > 15) |
| Camera | |
| Sensor | 1/2.3" Effectieve pixels: 12 M |
| Lens | FOV (Field Of View) 94° 20 mm (35 mm-formaat equivalent) f/2.8 focus op ∞ |
| ISO-bereik | 100 - 3200 (video) 100 - 1600 (foto) |
| Elektronische sluitertijd Maximale beeldgrootte Stilstaande fotografiemodi | 8 s tot 1/8000 s 4000×3000 Enkele opname Burst-opnamen: 3 / 5 / 7 frames |
| Auto Exposure Bracketing (AEB): 3 / 5 bracketed frames at 0.7 EV Bias | |
| Video-opnamemodi | Time-lapse, HDR UHD: 4096×2160 (4K) 24 / 25p 3840×2160 (4K) 24 / 25 / 30p 2704×1520 (2.7K) 24 / 25 / 30p FHD: 1920×1080 24 / 25 / 30 / 48 / 50 / 60 / 120p HD: 1280×720 24 / 25 / 30 / 48 / 50 / 60p |
| Maximale videobitsnelheid | 60 Mbps |
| Ondersteunde bestandssystemen | FAT32 ( ≤ 32 GB ); exFAT ( > 32 GB ) |
| Foto | JPEG, DNG (RAW) |
| Video | MP4 / MOV (MPEG – 4 AVC / H.264) |
| Ondersteunde SD-kaarten | Micro SD, maximale capaciteit: 64GB. Class 10 of UHS-1 beoordeling vereist |
| Bedrijfstemperatuur | 32° tot 104°F (0° tot 40°C) |
| Afstandsbediening | |
| Werkfrequentie | 2.400 GHz tot 2.483 GHz |
| Maximale transmissieafstand | FCC-compatibel: 3,1 mijl (5 km); CE-compatibel: 2,2 mijl (3,5 km) (Onbelemmerd, vrij van interferentie) |
| Bedrijfstemperatuur | 32° tot 104°F (0° tot 40°C) |
| Batterij | 6000 mAh LiPo 2S |
| Zendervermogen (EIRP) | FCC: 23 dBm; CE: 17 dBm |
| Bedrijfsspanning | 7.4V @ 1.2A |
| Laadspanning | 17.4 V |
| Nominaal vermogen | 100 W |
| Intelligente vluchtbatterij (PH4 - 5350 mAh -15.2 V) | |
| Capaciteit | 5350 mAh |
| Spanning | 15.2 V |
| Batterijtype | LiPo 4S |
| Energie | 81.3 Wh |
| Nettogewicht | 462 g |
| Bedrijfstemperatuur | 14° tot 104°F (-10° tot 40°C) 71 mm |
| Maximaal laadvermogen | 100 W |
Download de gebruikershandleiding voor meer informatie:
http://www.dji.com/product/phantom-4
Deze Quick Start Guide kan zonder voorafgaande kennisgeving worden gewijzigd.
Dit apparaat voldoet aan deel 15 van de FCC-regels.
De werking is onderworpen aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke storing veroorzaken, en
(2) dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.
© 2016 DJI. Alle rechten voorbehouden.
Ontworpen door DJI. Gedrukt in China.
