dji MATRICE 4 Series, MATRICE 4T / 4E Handleiding

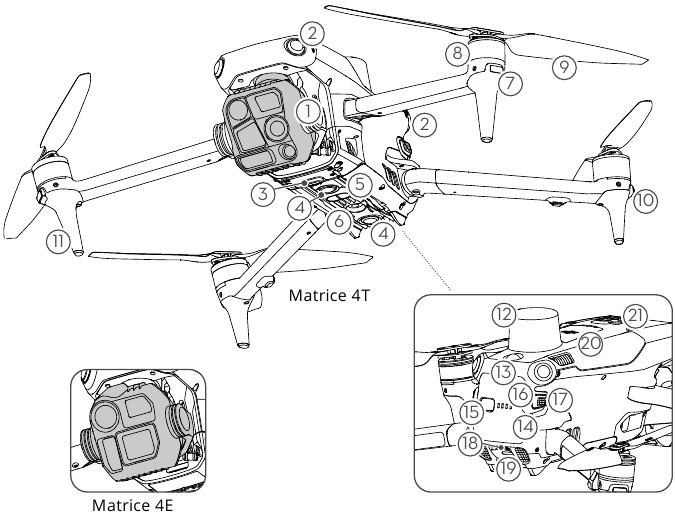

Productoverzicht

1. Gimbal en camera^[1]
2. Omnidirectioneel zicht systeem
3. Uitbreidingspoort
4. Neerwaarts gericht zicht systeem
5. Driedimensionaal infrarood detectie systeem
6. Hulplicht
7. LED's aan de voorkant
8. Motoren
9. Propellers
10. Statusindicatoren van het vliegtuig
11. Landingsgestellen (ingebouwde antennes)
12. GNSS-antenne
13. Baken
14. Intelligente vluchtaccu
15. Aan/uit-knop
16. LED's batterijniveau
17. Batterijgespen
18. USB-C-assistentpoort (E-Port Lite)
19. microSD-kaartsleuf
20. Compartiment voor mobiele dongle
21. E-poort

^[1] DJI MATRICE 4T en 4E zijn uitgerust met verschillende camera's. Raadpleeg het daadwerkelijk gekochte product.

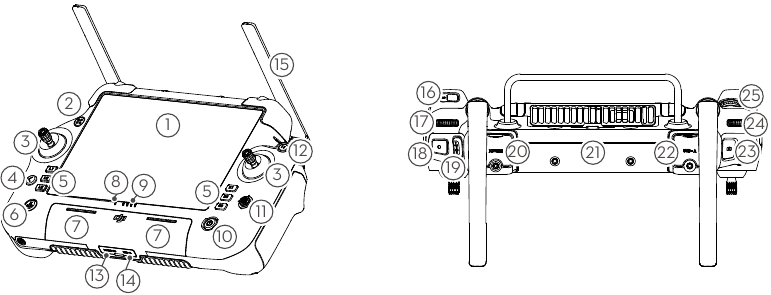

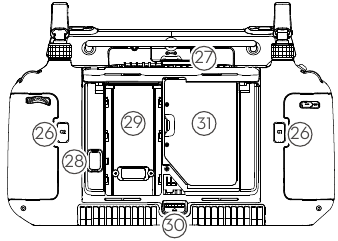

Afstandsbediening

1. Touchscreen
2. LED verbindingsstatus
3. Controlesticks
4. Terugknop
5. L1/L2/L3/R1/R2/R3 knoppen
6. Return to Home (RTH)-knop
7. Microfoons
8. Status-LED
9. LED's batterijniveau
10. Aan/uit-knop
11. 5D-knop
12. Vluchtpauzeknop
13. microSD-kaartsleuf
14. USB-C-poort
15. Externe antennes
16. Aanpasbare C3-knop
17. Gimbal draaiknop
18. Opnameknop
19. Vluchtmodusschakelaar
20. HDMI-poort
21. Interne antennes
22. USB-A-poort
23. Focus/sluiterknop
24. Camera-instellingendraaiknop
25. Scrollwiel

26. Aanpasbare C1/C2-knoppen
27. Achterklep
28. Batterij ontgrendelingsknop
29. Batterijcompartiment
30. Ontgrendelingsknop achterklep
31. Compartiment voor mobiele dongle

De tutorials bekijken

Scan de QR-code of bezoek de officiële website van DJI om de tutorialvideo's te bekijken.

https://enterprise.dji.com/matrice-4-series/video

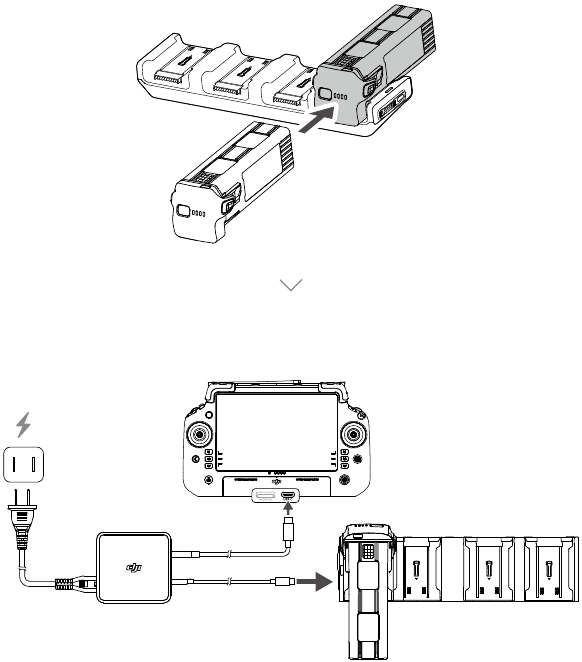

De batterij opladen

• Laad de afstandsbediening op om de interne batterij te activeren voordat u deze voor het eerst gebruikt.


Het apparaat voorbereiden

Verwijder de gimbalbeschermer van de camera

Vouw de voorste armen uit

Vouw de achterste armen uit

Plaats de intelligente vluchtaccu

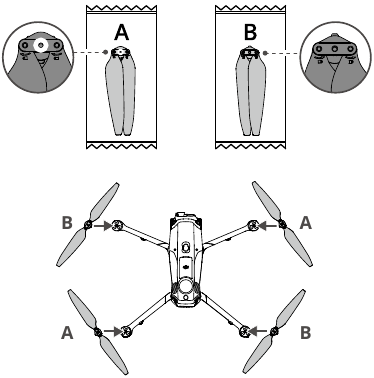

Stem de propellers af op de motoren

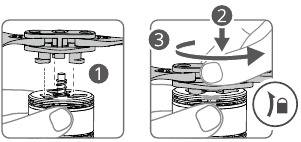

Druk de propellers omlaag en draai ze totdat ze vastklikken

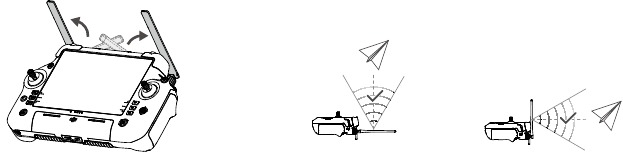

De afstandsbediening voorbereiden

Vouw de antennes uit

• Gebruik GEEN andere draadloze apparaten op dezelfde frequentie als de afstandsbediening om signaal te vermijden
• Er verschijnt een waarschuwing in DJI Pilot 2 als het transmissiesignaal zwak is. Pas de antennes aan om ervoor te zorgen dat het vliegtuig zich binnen het optimale transmissiebereik bevindt.

Klaar voor het opstijgen

In-/uitschakelen: Druk op de aan/uit-knop en houd deze vervolgens ingedrukt.

Schakel de afstandsbediening in

Schakel het vliegtuig in

Start DJI Pilot 2

• Een DJI-account en internetverbinding zijn vereist om het vliegtuig en de afstandsbediening te activeren. Voordat u het vliegtuig activeert in DJI Pilot 2, schakelt u de afstandsbediening in en volgt u de aanwijzingen om te activeren.


Vlucht

• Handmatig opstijgen/landen
  Motoren starten/stoppen: Voer de combinatie stick command uit en houd deze twee seconden vast.


Opstijgen:
Duw de linker controlestick (modus 2) omhoog om op te stijgen.

Landen:
Duw de linker controlestick (modus 2) omlaag totdat het vliegtuig landt. Houd drie seconden vast om de motoren te stoppen.

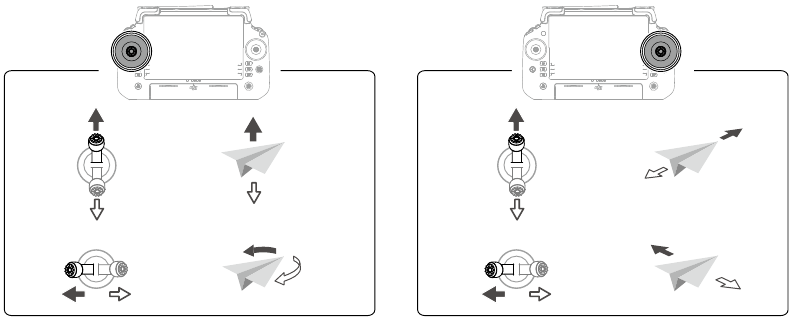

• Controlestickmodus
  De standaard controlestickmodus is modus 2. De linker controlestick regelt de hoogte en koers van het vliegtuig, terwijl de rechter controlestick de voorwaartse, achterwaartse en zijwaartse bewegingen regelt.


• Stel altijd een geschikte RTH-modus en RTH-hoogte in voordat u opstijgt.
• Druk op de Flight Pause (Vluchtpauze) knop voor noodremmen tijdens de vlucht.

Specificaties

^[1] De ondersteunde werkfrequentie en het beschikbare frequentiebereik kunnen per land en regio verschillen. Raadpleeg de lokale wet- en regelgeving voor meer informatie.
