dji CrystalSky, CS785, CS785U, CS550 Handleiding

Inhoud

1 Inleiding
2 In de doos
3 Overzicht
4 Gebruik
5 Specificaties
6 Waarschuwing
7 Referenties
8 Download handleiding
9 In andere talen

Inleiding

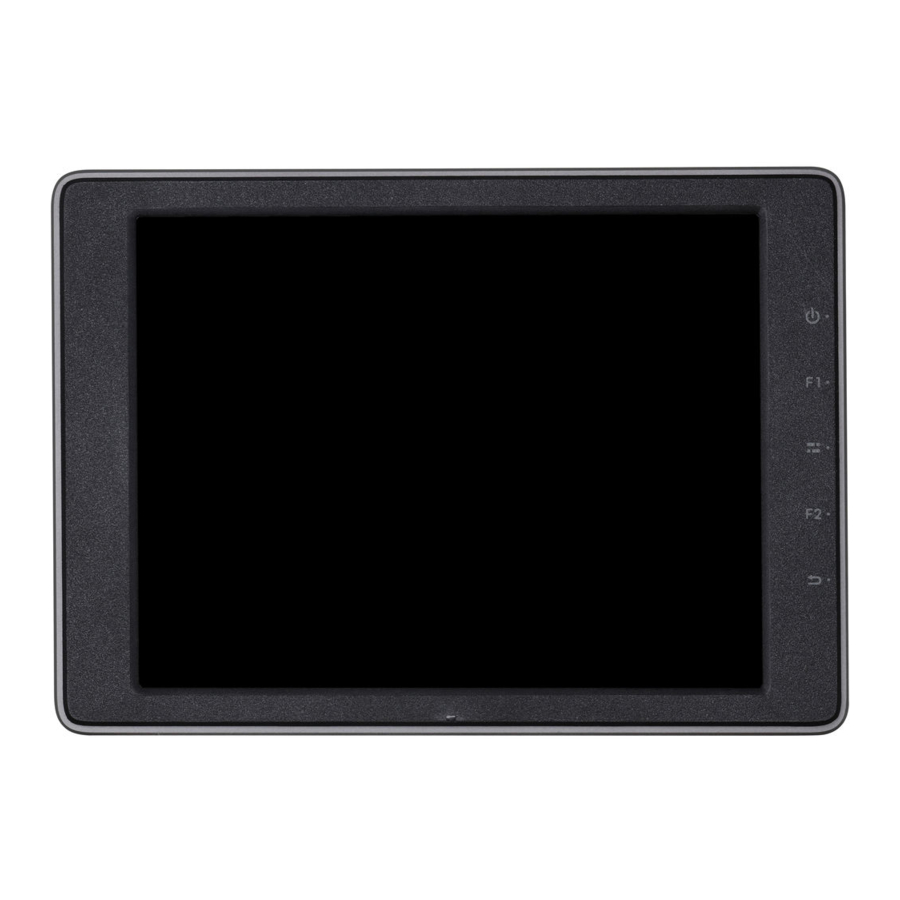

CrystalSky^TM is speciaal ontworpen voor luchtfotografie en kan een helder beeld weergeven onder verschillende lichtomstandigheden met een ingebouwde lichtgevoelige sensor. Ondersteuning voor DJI MAVIC^TM, OSMO^TM-serie (Osmo Mobile uitgesloten), INSPIRE^TM-serie, PHANTOM^TM 4-serie, Phantom 3-serie (Phantom 3 Professional, Phantom 3 Advanced) en MATRICE^TM-serie.*
Gebruik de ingebouwde DJI GO^TM/DJI GO 4-app om de gimbal, camera en andere functies van uw vluchtsysteem te bedienen. De app wordt ook geleverd met een kaart, een winkel en een gebruikerscentrum voor het configureren van uw vliegtuig en het delen van uw content.

* Ondersteuning voor DJI-apparaten zal worden toegevoegd naarmate het testen en de ontwikkeling doorgaan. Bezoek de DJI CrystalSky-productpagina op dji.com voor een volledige lijst.

In de doos

CrystalSky-monitor ×1

Intelligente batterij ×2 (CS785/CS785U) of ×1 (CS550)

Intelligente batterij-oplaadhub (WCH2) ×1

CrystalSky-gebruikershandleiding ×1

Veiligheidsrichtlijnen voor intelligente batterijen ×1

Montagebeugel (optioneel) ×1

Zonnekap (optioneel) ×1

* Optionele onderdelen kunnen afzonderlijk worden aangeschaft in de officiële DJI Online Store.

Overzicht

CrystalSky-monitor

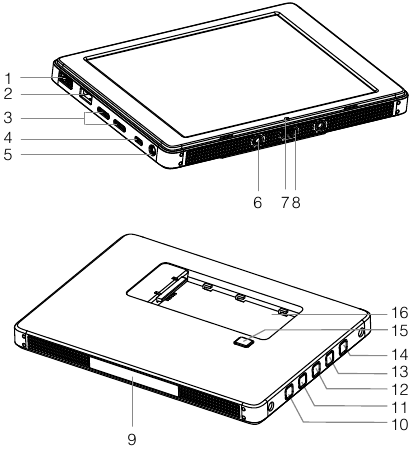

CS785 (Highlight-versie) / CS785U (Ultralichte versie)

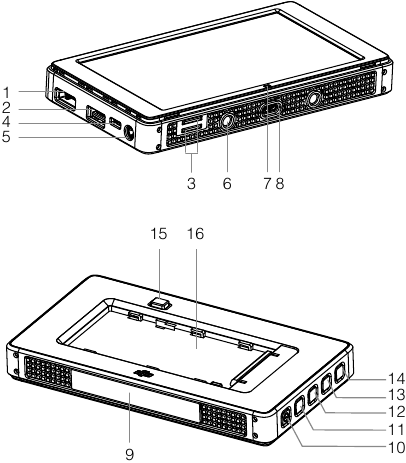

CS550

HDMI-poort Uitgang HDMI-videosignaal.
USB-poort Ondersteunt uitgebreide apparaten, bijvoorbeeld een U-schijf.
Micro SD-kaartsleuf Biedt extra opslagruimte voor het weergaveapparaat, de maximale kaartgrootte is 128 GB.
Micro USB-poort Gebruik een Micro USB-kabel om verbinding te maken met de afstandsbediening tijdens gebruik, of met de pc om parameters te configureren via DJI ASSISTANT™ 2. Gebruik de USB OTG-kabel om de firmware van het vliegtuig bij te werken.
Koptelefoonaansluiting
Montageschroefgat
Lichtgevoelige poort Ingebouwde lichtgevoelige sensor.
Type-C USB2.0 HS-poort
Ingebouwde GNSS
Aan/uit-knop
Aangepaste knop
Instellingsknop
Aangepaste knop
Terugknop
Batterijontgrendelingsknop
Batterijsleuf

Gebruik

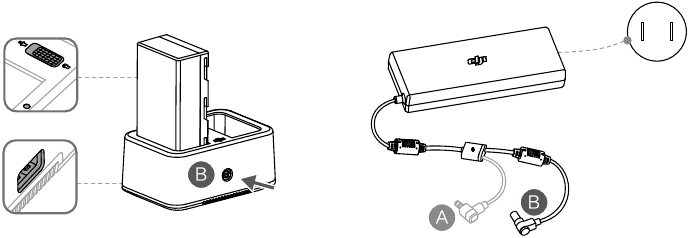

De batterij opladen

Gebruik de Inspire 2-oplader ter illustratie.*
Plaats de batterij in de standaard oplaadhub en sluit connector B van de batterijlader aan op de oplaadhub en sluit vervolgens de batterijlader aan op een stopcontact (100-240V, 50/60Hz). De oplaadhub laadt batterijen op intelligente wijze in volgorde op, op basis van het batterijvermogen van hoog naar laag. De zoemer begint te piepen wanneer het opladen is voltooid. Verwijder de batterij of zet de zoemerschakelaar uit om het te stoppen.
De status-LED knippert groen tijdens het opladen en wordt continu groen wanneer deze volledig is opgeladen.

*Gebruik de CrystalSky CS785 voor een installatie-illustratie.

Laad de intelligente vluchtbatterij NIET samen met de intelligente batterij op bij gebruik van de Inspire 2, Phantom 4-oplader of Inspire 2-auto-oplader.

De USB-voedingspoort kan worden gebruikt om een mobiel apparaat van 5V/2A op te laden.
Raadpleeg de gebruikershandleiding van de oplaadhub (WCH2) voor meer informatie.

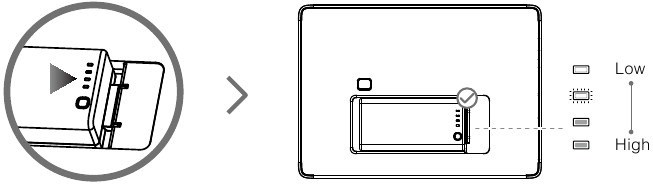

De batterij plaatsen

Plaats de batterij in de batterijsleuf en schuif deze vervolgens helemaal naar achteren totdat u een klik hoort.

Druk eenmaal op de batterijniveauknop om het batterijniveau te controleren.

Druk op de batterijontgrendelingsknop voordat u de batterij verwijdert.
De intelligente batterij kan de ingebouwde batterij opladen na montage, wat de gebruiksduur van de intelligente batterij kan verkorten. De ingebouwde batterij kan de monitor korte tijd stand-by houden zonder de intelligente batterij, zodat u de monitor snel kunt starten zodra de intelligente batterij is gemonteerd.

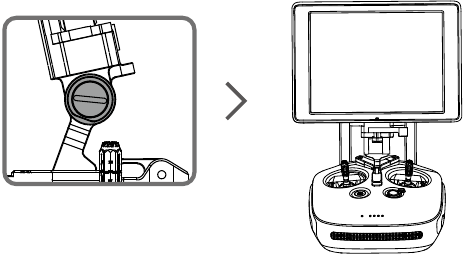

De monitor monteren

Monteer deel A van de montagebeugel op de monitor.
Monteer deel B op de afstandsbediening.
Zorg ervoor dat deel B is ontgrendeld. Installeer deel B in deel A.
Vergrendel de montagebeugel.
Gebruik een munt om de strakheid van de pitch-as aan te passen.

Belemmer de ingebouwde GNSS NIET tijdens gebruik.

De monitor aansluiten

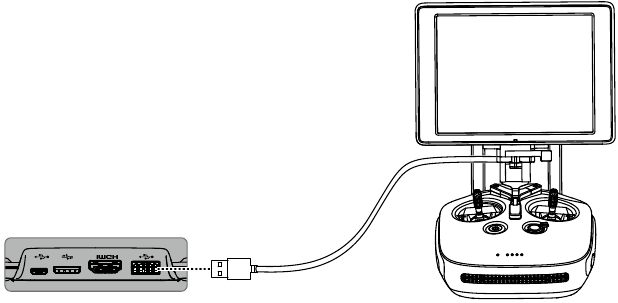

Wanneer u de montagebeugel gebruikt, steekt u de connector op de montagebeugel in de USB-poort van de afstandsbediening.

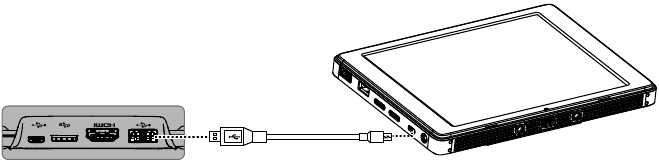

Wanneer u het zonder de montagebeugel gebruikt, sluit u de monitor aan op de afstandsbediening via een Micro USB-kabel.

Gebruik de Type-C USB 2.0 HS-poort en Micro USB-poorten NIET, omdat de Micro USB-poort niet werkt.

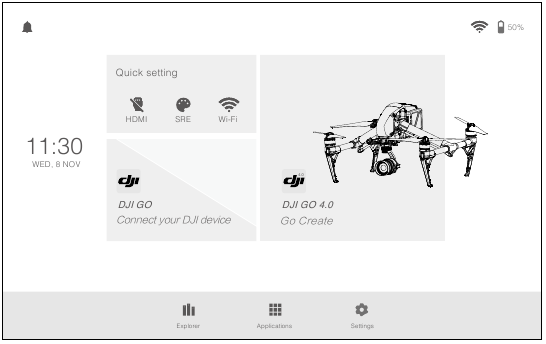

DJI GO/GO 4-app

Druk op de aan/uit-knop totdat de monitor wordt ingeschakeld en ga vervolgens naar de DJI GO/GO 4-app. Gebruik de ingebouwde DJI GO/DJI GO 4-app om de gimbal, camera en andere functies van uw vluchtsysteem te bedienen. De app wordt ook geleverd met een kaart, een winkel en een gebruikerscentrum voor het configureren van uw vliegtuig en het delen van uw content.

* Deze afbeelding is alleen ter referentie. Raadpleeg de daadwerkelijke gebruikersinterface.

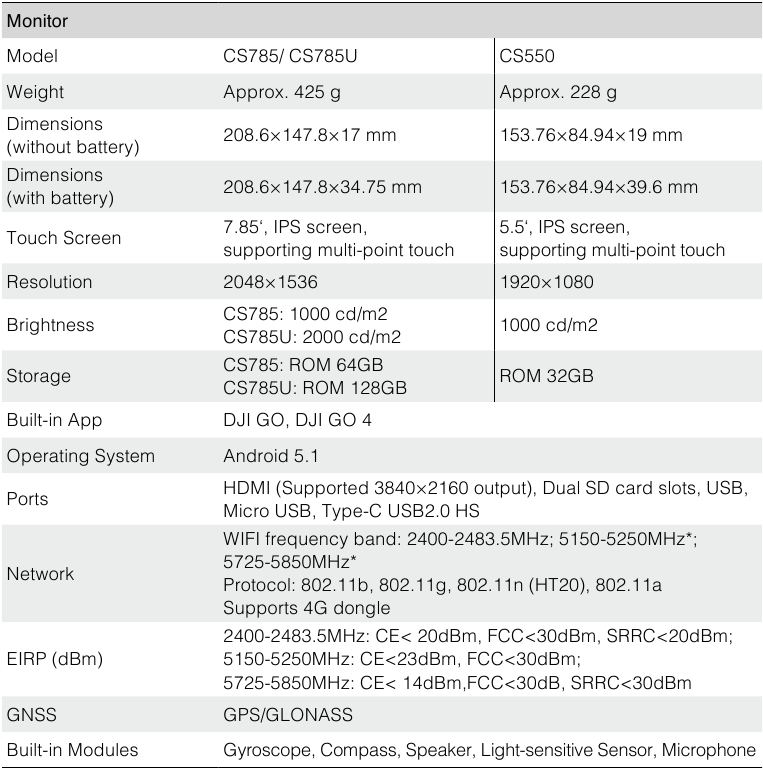

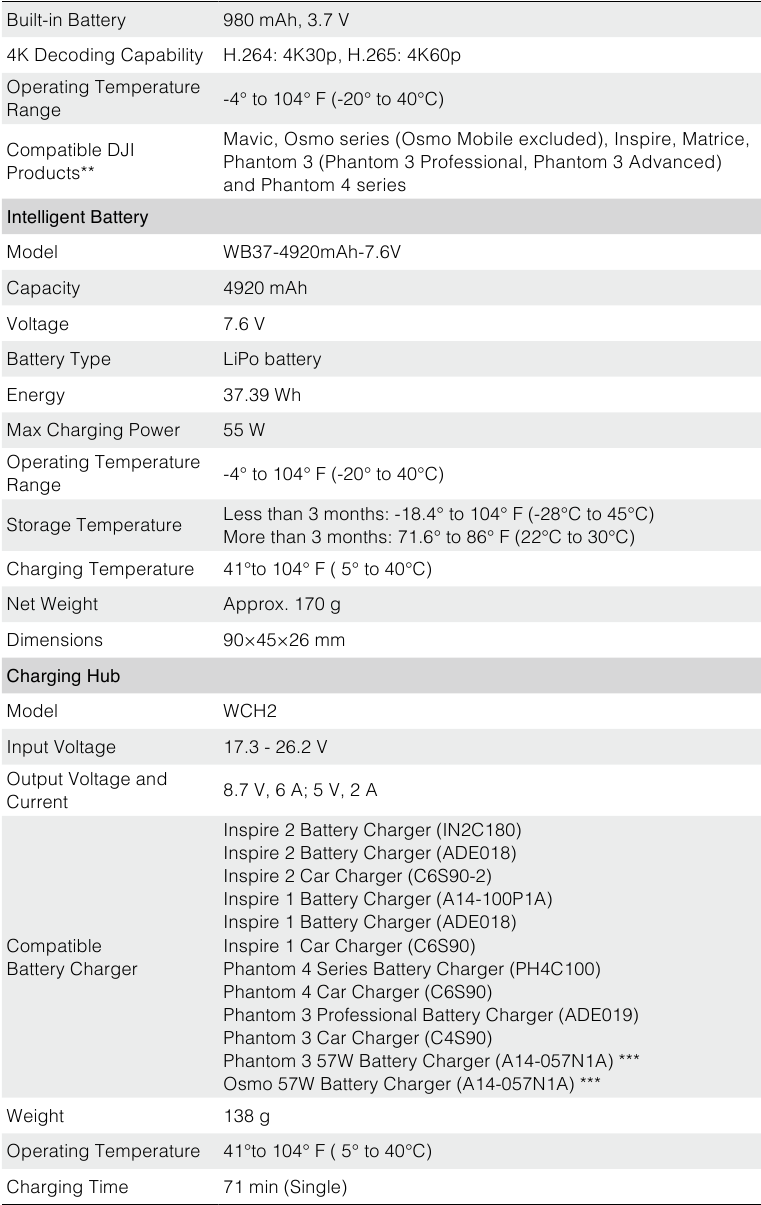

Specificaties

* Om te voldoen aan de lokale voorschriften zijn de werkfrequenties van zowel 5150-5250MHz als 5725-5850MHz niet in sommige landen beschikbaar.

** Alle producten uit de Mavic- en Osmo-serie vereisen een montagebeugel (afzonderlijk verkrijgbaar in de officiële DJI Online Store) om compatibel te zijn met CrystalSky. Houd er rekening mee dat alleen CS550 compatibel is met producten uit de Mavic- en Osmo-serie.

*** De batterijlader van 57 W levert niet genoeg stroom om batterijen en andere apparaten die tegelijkertijd op de USB-poort zijn aangesloten op te laden. Gebruik de USB-poort NIET om een ander apparaat op te laden tijdens het opladen van batterijen.

Waarschuwing

De oplaadhub is alleen compatibel met de door DJI gespecificeerde oplader. Probeer de oplaadhub NIET te gebruiken met een andere batterijlader.
De oplaadhub is alleen compatibel met de door DJI gespecificeerde intelligente batterij. Probeer de oplaadhub NIET te gebruiken met een andere batterij.
Zorg ervoor dat u op de batterijontgrendelingsknop drukt voordat u de batterij verwijdert.
Probeer de metalen aansluitingen op de voedingsadapter NIET aan te raken.
Reinig de metalen aansluitingen met een droge, schone doek als er een merkbare ophoping van vuil is.

Referenties

DJI - Officiële website

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download dji CrystalSky, CS785, CS785U, CS550 Handleiding
