dji MAVIC 2 ENTERPRISE handleiding

Inhoud

Vliegtuig

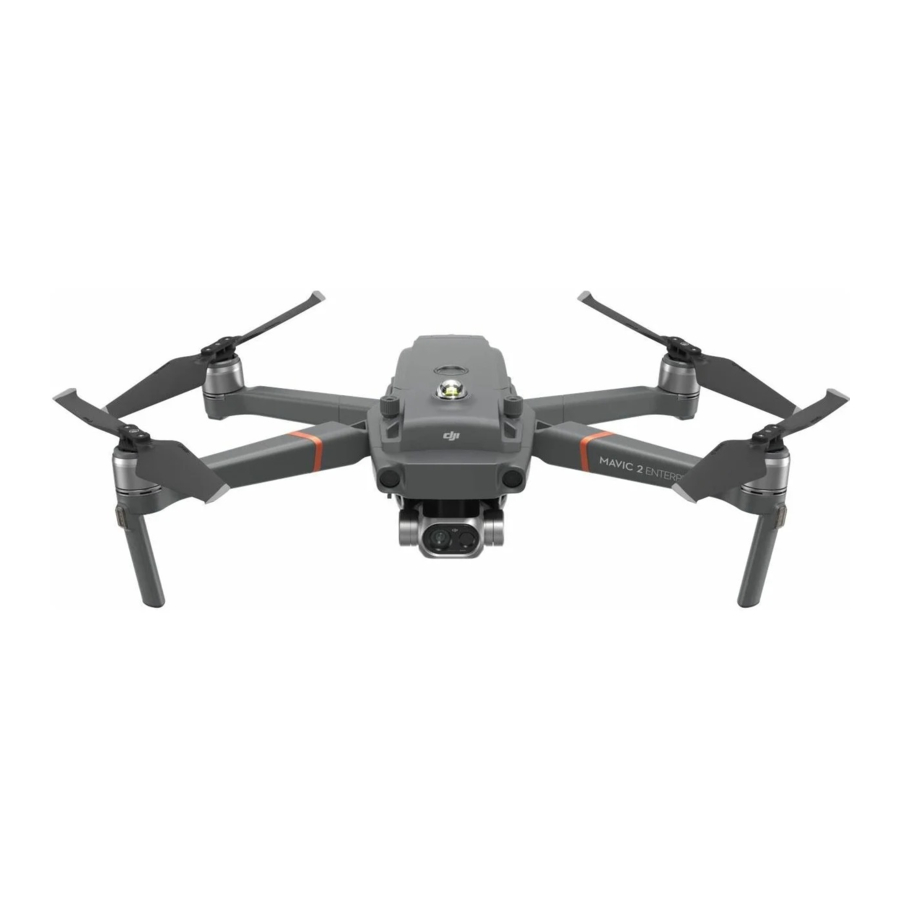

De DJI TM MAVIC TM 2 Enterprise Dual is voorzien van omnidirectionele vision systemen en infrarood detectiesystemen*, en wordt geleverd met een volledig gestabiliseerde 3-assige gimbalcamera met een FLIR-langegolf infrarood thermische camera en een visuele camera, die zowel infrarood- als visuele beelden tegelijkertijd levert. DJI-signaturetechnologieën zoals obstakeldetectie helpen u moeiteloos te vliegen en complexe opnamen te maken. Extra functies zoals de ingebouwde AirSense maakt u bewust van uw omliggende luchtruim, en wachtwoordbeveiliging helpt u de veilige toegang tot uw vliegtuig te behouden en uw gegevens te beschermen. De Mavic 2 Enterprise heeft ook bevestigbare modulaire accessoires zoals de M2E Spotlight, M2E Beacon en M2E speaker die speciaal zijn gebouwd voor diverse toepassingen. De Mavic 2 Enterprise heeft een maximale vliegsnelheid van 72 km/u en een maximale vliegtijd** van 31 minuten.

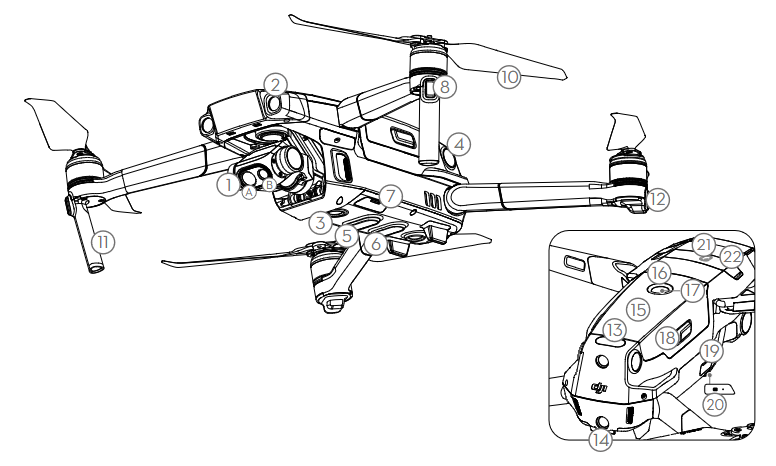

Overzicht vliegtuig

  1. Gimbal en camera
    1. Visuele camera
    2. Thermische camera
  2. Voorwaarts vision systeem
  3. Neerwaarts vision systeem
  4. Lateraal vision systeem
  5. Neerwaarts infrarood detectiesysteem
  6. Extra onderste licht
  7. MicroSD-kaartsleuf
  8. Voorste LED's
  1. Motoren
  2. Propellers
  3. Antennes
  4. Statusindicator vliegtuig
  5. Opwaarts infrarood detectiesysteem
  6. Achterwaarts vision systeem
  7. Intelligente vluchtaccu
  8. Accu-niveau LED's
  9. Aan/uit-knop
  1. Accu-gespen
  2. USB-C-poort
  3. Link-knop/Link-statusindicator
  4. Uitgebreide poort (om accessoires aan te sluiten)
  5. Uitgebreide poortafdekking

* De vision systemen en infrarood detectiesystemen worden beïnvloed door omgevingsomstandigheden. Lees de Disclaimer en veiligheidsrichtlijnen, gebruikershandleiding, en bekijk de instructievideo's op de officiële DJI-website voor meer informatie. http://www.dji.com/mavic-2-enterprise
** Maximale vliegtijd is getest in een omgeving zonder wind tijdens het vliegen met een constante snelheid van 25 km/u. Deze waarde is slechts ter referentie.

DJI Smart Controller

De DJI Smart Controller is een afstandsbediening die is gebouwd met DJI's langeafstandstransmissietechnologie OCUSYNCTM 2.0, die een maximaal transmissiebereik van 10 km biedt en een live HD-weergave van de camera van het vliegtuig biedt. De Smart Controller wordt geleverd met een aantal vliegtuig- en gimbalbedieningen, evenals aanpasbare knoppen en heeft een ingebouwd 5,5-inch scherm met hoge helderheid met meerdere functies, zoals Bluetooth en GNSS. Verbinding met internet via Wi-Fi wordt ook ondersteund. De Smart Controller heeft een maximale werktijd van 2,5 uur*.

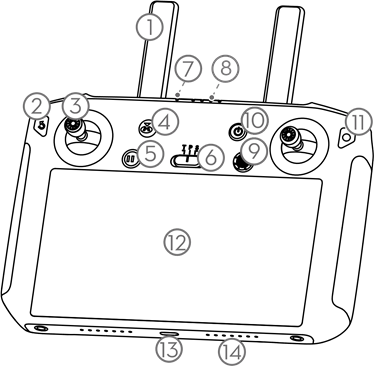

DJI Smart Controller Overzicht - Deel 1

  1. Antennes
  2. Terug-knop / Functie-knop
  3. Sticks
  4. RTH-knop
  5. Vluchtpauze-knop
  6. Vluchtmodus-schakelaar
  7. Status-LED
  8. Accu-niveau LED's
  9. 5D-knop
  10. Aan/uit-knop
  11. Bevestigen-knop / Aanpasbare knop C3
  12. Touchscreen
  13. USB-C-poort
  14. Microfoon
  15. Gimbal-draaiknop

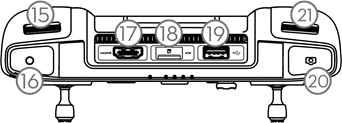

DJI Smart Controller Overzicht - Deel 2

  1. Opnameknop
  2. HDMI-poort
  3. MicroSD-kaartsleuf
  4. USB-A-poort
  5. Focus / Sluiterknop
  6. Diafragma/Sluiter aanpassingsdraaiknop

DJI Smart Controller Overzicht - Deel 3

  1. Luchtopening
  2. Opbergvak voor sticks
  3. Aanpasbare knop C2
  4. Luidspreker
  5. Aanpasbare knop C1
  6. Luchtinlaat

* De Smart Controller kan zijn maximale transmissieafstand (FCC) bereiken in een wijd open gebied zonder elektromagnetische interferentie op een hoogte van ongeveer 120 m.
De maximale runtime is getest in een laboratoriumomgeving. Deze waarde is slechts ter referentie.

Bekijk de instructievideo's

Bekijk de instructievideo's op www.dji.com/mavic-2-enterprise/info#video.

Instructievideo's

Het vliegtuig voorbereiden


Verwijder de gimbal-afdekking van de camera.


Vouw de voorste armen uit.


Vouw de achterste armen uit.


Stem de propellers af op de motoren.


Druk de propellers stevig omlaag en draai in de vergrendelingsrichting.


Uitgevouwen

waarschuwingVouw de voorste armen en de propellers uit vóór de achterste. Alle armen en propellers moeten voor het opstijgen worden uitgevouwen.

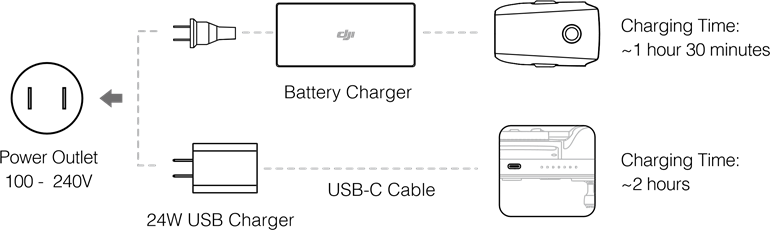

De accu's opladen

Gebruik de meegeleverde oplader om de intelligente vluchtaccu volledig op te laden voor het eerste gebruik.


Verwijder de intelligente vluchtaccu

De accu's opladen
waarschuwingGebruik de officiële 24W USB-oplader om de Smart Controller op te laden. Als er geen standaard 24W USB-oplader beschikbaar is, wordt aanbevolen om een FCC/CE-gecertificeerde USB-oplader te gebruiken met een vermogen van 12V/2A.

De accu-niveaus controleren en in-/uitschakelen


Druk eenmaal om het accu-niveau te controleren. Druk, houd vervolgens ingedrukt om in/uit te schakelen.


Druk eenmaal om het accu-niveau op het LCD-scherm te controleren. Druk eenmaal en houd vervolgens ingedrukt om de afstandsbediening in/uit te schakelen.
waarschuwingInstalleer de accu in het vliegtuig en schakel deze in. Zodra de accu-temperatuur lager is dan 6 °C, wordt deze automatisch verwarmd om een temperatuur tussen 8-10 °C te handhaven. Raadpleeg de gebruikershandleiding voor meer informatie.

De afstandsbediening voorbereiden

Til de antennes op
Til de antennes op

Verwijder de sticks
Verwijder de sticks

Draai om de sticks te bevestigen
Draai om de sticks te bevestigen

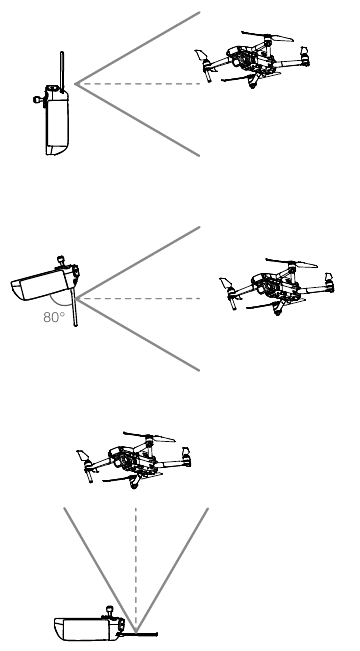

Het optimale zendbereik wordt hierboven weergegeven. Zorg ervoor dat de antennes naar het vliegtuig gericht zijn. Wanneer de hoek tussen de antennes en de achterkant van de Smart Controller 80° of 180° is, kan de verbinding tussen de Smart Controller en het vliegtuig zijn optimale prestaties bereiken. De bovenstaande illustraties tonen situaties waarin de bestuurder en het vliegtuig ver weg zijn.
De afstandsbediening voorbereiden

warning

  • Zorg ervoor dat de bedieningssticks stevig zijn gemonteerd.
  • In de praktijk zal de DJI Pilot-app een waarschuwing geven dat het transmissiesignaal zwak is en vragen om de antennes aan te passen om ervoor te zorgen dat het vliegtuig terugkeert naar het optimale transmissiebereik.

Voorbereidingen voor de start

Schakel de afstandsbediening in
Schakel de afstandsbediening in

Schakel het vliegtuig in
Schakel het vliegtuig in

Start DJI Pilot
Start DJI Pilot

Gebruik een DJI-account om het vliegtuig en de Smart Controller te activeren. Voor activering is een internetverbinding vereist. Voordat u het vliegtuig activeert in DJI Pilot, schakelt u Internet de Smart Controller in en volgt u de aanwijzingen om te activeren.
warning Stel een wachtwoord in voor het vliegtuig in de DJI Pilot-app om veilige toegang te garanderen en uw onboardgegevens te beschermen.

Vlucht

Zorg er voor het opstijgen voor dat de Aircraft Status Bar in DJI Pilot "Ready to Go" (Klaar om te gaan) weergeeft.
Ready to Go (GPS)

  • Manual Takeoff / Landing (Handmatig opstijgen / landen)
    Combinatiestickopdracht om de motoren te starten/stoppen

    Linker stick omhoog (langzaam) om op te stijgen

    Linker stick omlaag (langzaam) totdat u de grond raakt
    Houd een paar seconden vast om de motoren te stoppen

    warning Stop motoren tijdens de vlucht alleen in noodsituaties wanneer dit het risico op schade of letsel kan verminderen. De methode om de motor te stoppen kan worden ingesteld in DJI Pilot.

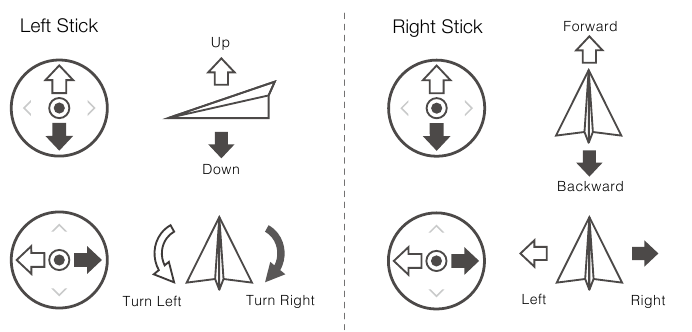

  • Remote Controller Operation (Bediening van de afstandsbediening)
    De standaard vluchtbesturing staat bekend als Mode 2. De linker stick regelt de hoogte en richting van het vliegtuig, terwijl de rechter stick de voorwaartse, achterwaartse, linker en rechter bewegingen regelt. De gimbal draaiknop regelt de kanteling van de camera.
    Bediening van de afstandsbediening

warning

  • Stel altijd een geschikte RTH-hoogte in voordat u opstijgt. Wanneer het vliegtuig terugkeert naar het Home Point, moet u het met de bedieningssticks begeleiden.
  • Druk op de Flight Pause (Vluchtpauze) knop voor noodstop tijdens de vlucht.

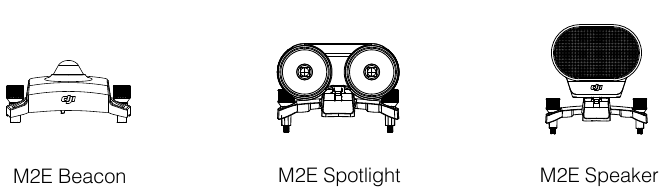

Modulaire accessoires

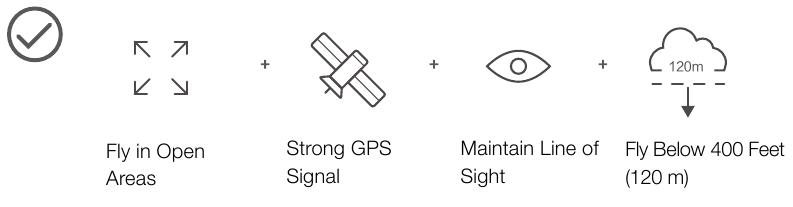

Vlieg veilig


warning

Vermijd vliegen over of in de buurt van obstakels, mensenmassa's, hoogspanningsleidingen, bomen of watermassa's.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals elektriciteitsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden.

Gebruik het vliegtuig NIET in slechte weersomstandigheden, zoals regen, sneeuw, mist en windsnelheden van meer dan 10 m/s of 22 mph.

Blijf uit de buurt van de draaiende propellers en motoren.

Lees meer op: http://flysafe.dji.com/no-fly
Het is belangrijk om basisrichtlijnen voor de vlucht te begrijpen, voor de veiligheid van zowel u als de mensen om u heen. Vergeet niet de Disclaimer and Safety Guidelines (Disclaimer en veiligheidsrichtlijnen) te lezen.

Specificaties

Vliegtuig

Gewicht 899 g
Max. snelheid 72 km/u (44,7 mph) in de Sport-modus zonder wind
Maximaal serviceplafond boven zeeniveau 6000 m (19685 ft)
Bedrijfstemperatuur -10° tot 40°C (14° tot 104°F)
GNSS GPS + GLONASS
Werkfrequentie 2,4-2,4835 GHz; 5,725-5,850 GHz
Zendervermogen 2,4 GHz
(EIRP) FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm 5,8 GHz
FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm
Intern geheugen 24 GB

Gimbal

Bestuurbaar bereik Pitch: -90° tot +30°

Thermische camera

Sensor Ongekoelde VOx-microbolometer
Lens HFOV: 57°
Diafragma: f/1.1
Pixelafstand 12 μm
Spectrale band 8-14 μm
Beeldformaat 640×480 (4:3); 640×360 (16:9)
Fotografiemodi Enkele opname Burst-opname: 3/5/7 frames Interval (2/3/5/7/10/15/20/30/60 s)
Video-opnamemodi 640×360 @8.7fps
Nauwkeurigheid Hoge versterking: Max. ±5% (normaal)
Lage versterking: Max. ±10% (normaal)
Scenebereik Hoge versterking: -10° tot +140°C
Lage versterking: -10° tot +400°C
Foto JPEG
Video MP4, MOV (MPEG-4 AVC/H.264)

Visuele camera

Sensor 1/2.3" CMOS; Effectieve pixels: 12M
Lens FOV: ca. 85° 35 mm-formaatequivalent: 24 mm
Diafragma: f/2.8
Focus: 0,5 m tot ∞
ISO-bereik Video: 100-12800 (auto)
Foto: 100-1600 (auto)
Maximale beeldgrootte 4056×3040 (4:3); 4056×2280 (16:9)
Fotografiemodi Enkele opname Burst-opname: 3/5/7 frames Interval (2/3/5/7/10/15/20/30/60 s)
Video-opnamemodi 4K Ultra HD: 3840×2160 30p
2.7K: 2688×1512 30p
FHD: 1920×1080 30p
Maximale videobitsnelheid 100 Mbps
Foto JPEG
Video MP4, MOV (MPEG-4 AVC/H.264)

Smart Controller

Batterij 5000mAh @ 7.2V
Bedrijfstemperatuurbereik -20° tot 40°C (-4° tot 104°F)
Opslagcapaciteit ROM 16GB + schaalbaar (microSD-kaart)

Ocusync 2.0

Werkfrequentiebereik 2,4-2,4835 GHz; 5,725-5,850 GHz
Maximale transmissieafstand FCC: 10 km; CE/MIC: 6 km; SRRC: 6 km
(Onbelemmerd, vrij van storingen)
Zendervermogen (EIRP) 2,4 GHz FCC: ≤25.5 dBm; CE/MIC: ≤18.5 dBm; SRRC: ≤19 dBm
5,8 GHz FCC: ≤25.5 dBm; CE: ≤12.5 dBm; SRRC: ≤18.5 dBm

Wi-Fi

Protocol Wi-Fi Direct, WiFi Display, 2×2 MIMO en 802.11a/g/n/ac
Werkfrequentiebereik 2,4-2,4835 GHz; 5,150-5,250 GHz; 5,725-5,850 GHz
Zendervermogen (EIRP) 2,4 GHz FCC: ≤21.5 dBm; CE/SRRC: ≤18.5 dBm; MIC: ≤20.5 dBm
5,2 GHz FCC/CE/SRRC/MIC: ≤19 dBm
5,8 GHz FCC/SRRC: ≤21 dBm; CE: ≤13 dBm

Bluetooth

Protocol Bluetooth 4.2
Werkfrequentiebereik 2,4-2,4835 GHz
Zendervermogen (EIRP) ≤4 dBm

Batterijlader

Spanning 17.6±0.1 V
Nominaal vermogen 60 W

Intelligente vluchtbatterij

Capaciteit 3850 mAh
Spanning 17,6 V (max.)
15,4 V (normaal)
Batterijtype LiPo 4S
Energie 59,29 Wh
Nettogewicht Ca. 297 g
Oplaadtemperatuurbereik 5° tot 40°C (41° tot 104°F)
Maximaal oplaadvermogen 80 W
Automatisch verwarmingstemperatuurbereik -20° tot 6°C (-4° tot 43°F)
Automatische verwarmingstijd 600 s (max.)
Automatisch verwarmingsvermogen 35 W (max.)

24W USB-oplader

Ingang 100-240 V~50/60 Hz, Max. 0,8 A
Uitgang 3,6-8 V 3,0 A / 12 V 2,0 A

※ Lokale voorschriften in sommige landen verbieden het gebruik van de 5,8 GHz- en 5,2 GHz-frequenties en in sommige regio's is de 5,2 GHz-frequentieband alleen toegestaan voor gebruik binnenshuis.
※ Deze inhoud kan zonder voorafgaande kennisgeving worden gewijzigd.
