PXN V10 Handleiding

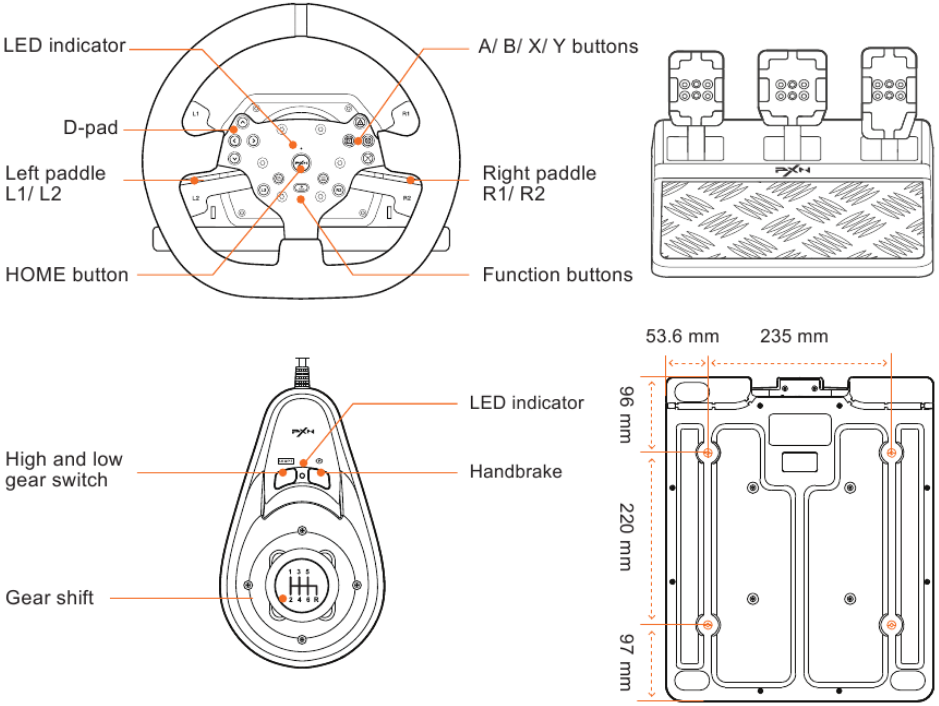

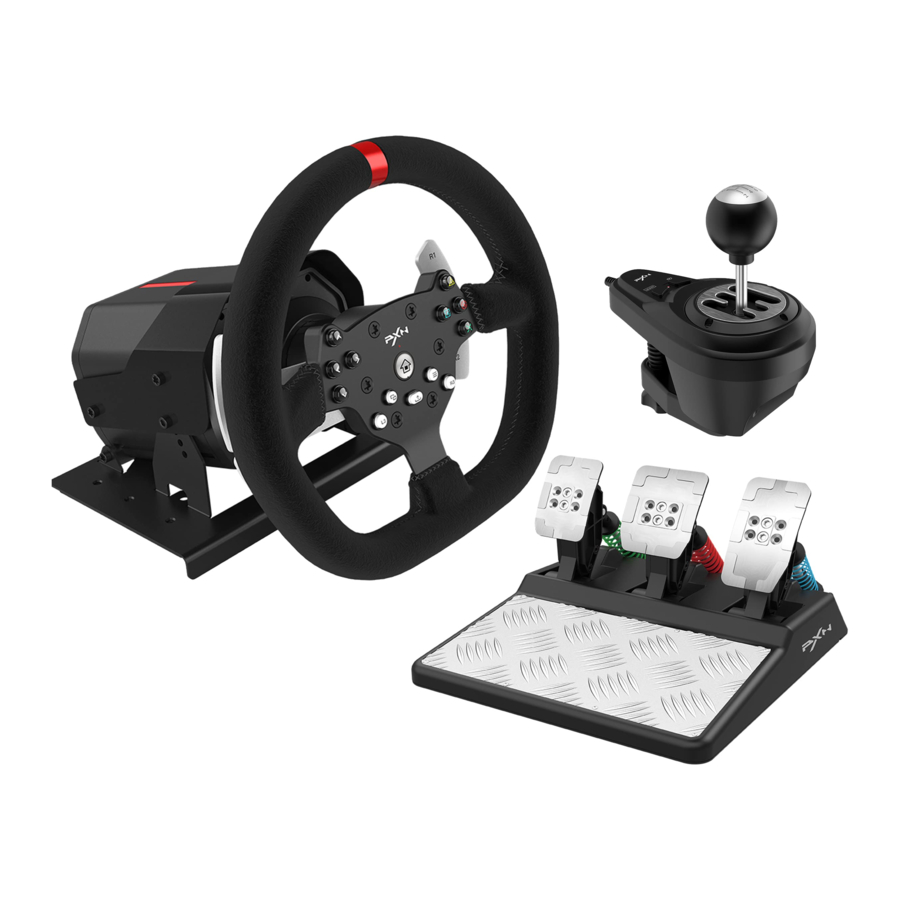

UITERLIJK

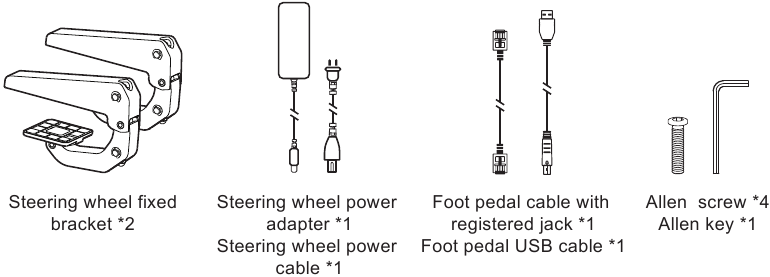

PRODUCTINHOUD

SYSTEEMVEREISTEN

Ondersteunde platforms: PC/PS4/X-ONE/X-Series X|S
Compatibele besturingssystemen voor computers: Windows 7/8/10/11
Opmerking: De originele controller moet worden gebruikt voor begeleiding tijdens het spelen op PS4- en X-ONE/X-Series X|S-platforms.

ACHTERSTE INTERFACE VAN HET STUURWIEL

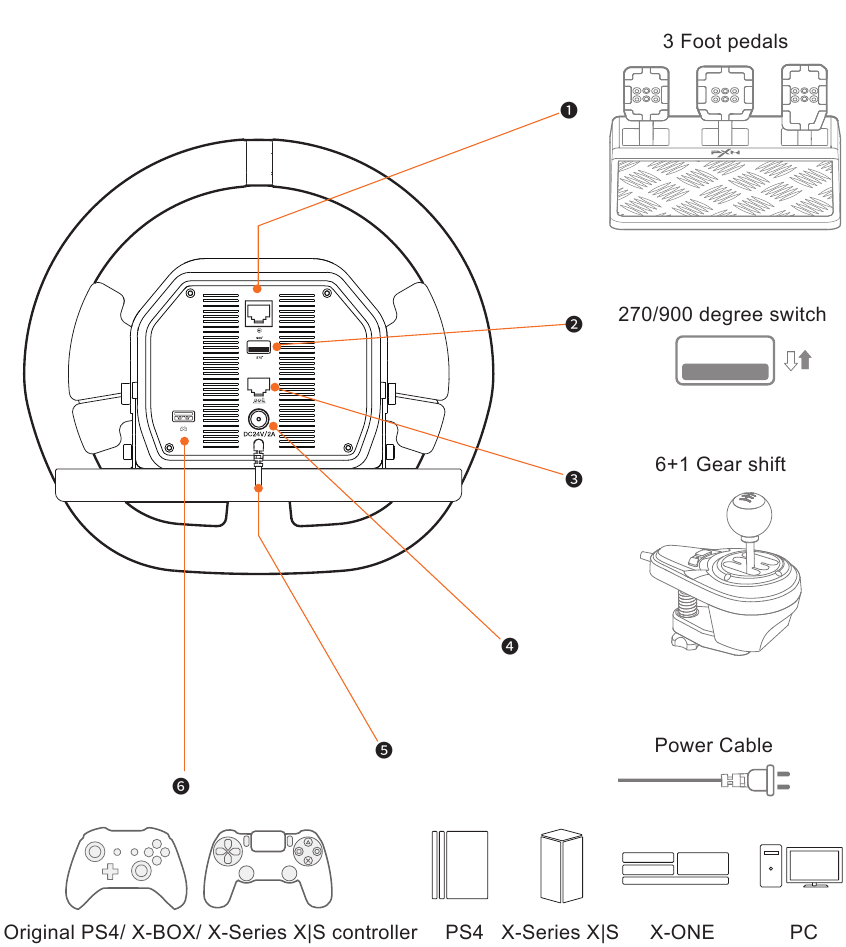

Aansluitschema achterinterface

INSTALLATIE-INSTRUCTIE STUURWIEL

Montage van paneel en basis

1. Lijn het paneel uit met de paneelmontagepositie van de basis, houd de stuurwielknop vast en draai de borgring vast.


Instructie voor het bevestigen van het stuurwiel

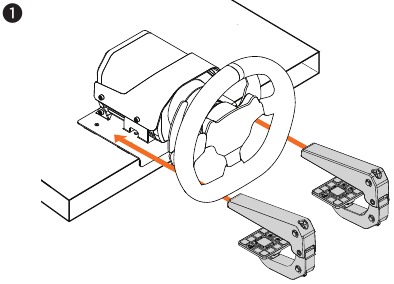

1. Plaats de stuurwielbasis in een juiste positie en installeer de klem.

2. Gebruik een inbussleutel om de schroeven op de klem aan te draaien om de klem te vergrendelen.


Instructie voor het aanpassen van de stuurwielhelling

Tijdens gebruik kunt u de helling van de stuurwielbasis instellen met 4 versnellingen.

1. Gebruik een inbussleutel om de schroeven te verwijderen die in de afbeelding worden weergegeven.

2. Pas de helling van de basis aan de bijbehorende gatpositie aan en draai de schroeven vast.


INSTALLATIE-INSTRUCTIE VOOR VOETPEDALEN

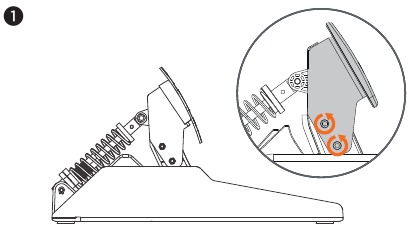

Paneelhoekaanpassing van voetpedaal

1. Gebruik een inbussleutel om de 2 inbusschroeven los te draaien en te verwijderen.

2. Pas het pedaal aan de gewenste hoek aan, installeer en draai de 2 inbusschroeven vast.

   * NIET te strak aandraaien

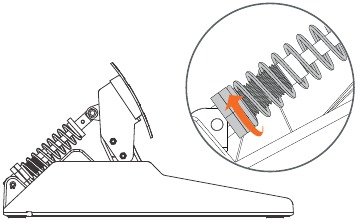

Instructie voor het aanpassen van de pedaalsterkte

1. Draai de onderdelen die in de afbeelding worden weergegeven om de pedaalsterkte aan te passen.


Opmerking: Pas de onderdelen aan binnen het draadbereik.

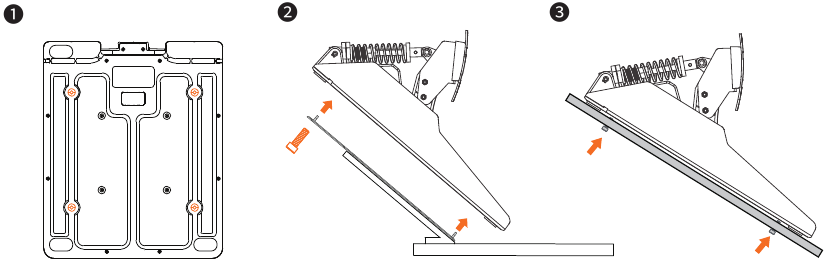

Instructie voor het bevestigen van het voetpedaal

1. Er zijn 4 schroefgaten gereserveerd aan de onderkant van het voetpedaal om het pedaal aan de beugel te bevestigen door de bijbehorende schroeven te combineren.


INSTRUCTIES VOOR HET SPELEN OP EEN PC

1. Sluit de versnellingspook en de voetpedalen aan op het stuurwiel.
2. Bevestig het stuurwiel en sluit het aan op de voedingsadapter.
3. Sluit de USB-hoofdkabel van het stuurwiel aan op de pc.
4. Het stuurwiel bevindt zich standaard in de D-inputmodus als het succesvol is aangesloten, en de rode indicator op het stuurwiel brandt altijd.

Modusschakelaar tijdens het spelen op een pc

Het stuurwiel bevindt zich standaard in de D-inputmodus. Druk 3 seconden op de "" knop om over te schakelen naar de X-inputmodus en een paarse indicator brandt altijd als het succesvol is overgeschakeld.
Modusschakelaar met "" Knop

De D-inputmodus ondersteunt de force feedback-functie (vereist dat de game force feedback ondersteunt)
Aanbevolen spellen: Euro Truck Simulator 2, Forza Horizon 5, Assetto Corsa: Racing, Dirt Rally 2.0, F1 2020.
Geen force feedback-functie in de X-inputmodus
Aanbevolen spellen: Forza Horizon 4 (Steam-versie), Spintires: Snowrunner,
Need for Speed: Heat Pursuit.

INSTRUCTIES VOOR HET SPELEN OP PS4

1. Sluit de versnellingspook en de voetpedalen aan op het stuurwiel.
2. Installeer het stuurwiel veilig en sluit het aan op de voedingsadapter.
3. Schakel de originele PS4-controller uit en gebruik de USB-datakabel om de controller aan te sluiten op de controllerinterface van het stuurwiel.
4. Sluit de USB-hoofdkabel van het stuurwiel aan op de USB-poort van de PS4-host en schakel de PS4-host in.
5. Druk op de "" knop van het stuurwiel en de blauwe indicator van het stuurwiel brandt altijd als de verbinding succesvol is.

INSTRUCTIES VOOR HET SPELEN OP X-ONE/X-SERIES X|S

1. Sluit de versnellingspook en het voetpedaal aan op het stuurwiel.
2. Bevestig het stuurwiel en sluit het aan op de voedingsadapter.
3. Schakel de originele X-ONE/X-Series X|S-controller uit en gebruik de USB-datakabel om de controller aan te sluiten op de controllerinterface van het stuurwiel.
4. Sluit de USB-hoofdkabel van het stuurwiel aan op de USB-poort van de X-ONE/X-Series X|S-host en schakel de X-ONE/X-Series X|S-host in.
5. Druk op de "" knop van het stuurwiel en de groene indicator brandt altijd.

GEAVANCEERDE INSTELLINGEN STUURWIEL

Download de [PXN Wheel] APP op je mobiele telefoon om de geavanceerde instellingen van het stuurwiel te krijgen.
Belangrijkste functies van de APP:

• Effectieve instelling van de stuurrotatiegraad
• Instelling force feedback
• Instelling knoptoewijzing
• Game-preset knopconfiguratie
• Stuurwielknop test

Scan de QR-code om de APP te downloaden

VOORZORGSMAATREGELEN

• Lees de handleiding zorgvuldig door voor gebruik.
• Vermijd sterke trillingen en vallen door de zwaartekracht.
• Niet zelf demonteren, wijzigen of repareren.
• Voorkom dat er water of andere vloeistoffen in het product komen om schade te voorkomen.
• Vermijd het opslaan van producten op plaatsen met vochtige, hoge temperaturen, olieachtige rook, enz.
• Gebruik de juiste stroom tijdens het aansluiten en verwijderen van apparaten om schade te voorkomen.
• Kinderen mogen dit product alleen gebruiken onder toezicht van een volwassene.

PRODUCTSPECIFICATIES
