PXN V12CW Handleiding

Systeemvereisten

Ondersteund platform: PC, PS4, X-ONE, X-SERIES X|S
Basisvereiste: PXN-V12DDS-basis

Inhoud van de verpakking

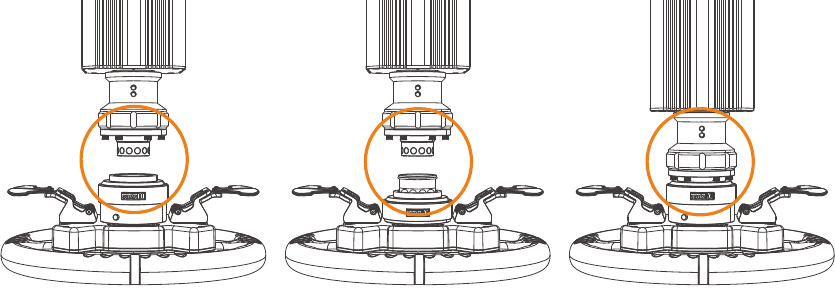

Installatie

• Het stuur moet worden gebruikt met een PXN-basis

  1. Lijn de bovenste 6 stalen kogels en de onderste 4 stalen kogels van het stuur uit met de bijbehorende inkepingen op de snelkoppeling van de basis.
  2. Druk het gouden deel van de snelkoppeling tegen de stuurplaat.
  3. Duw het stuur naar de basis en laat het gouden deel van de snelkoppeling los. De snelkoppeling wordt automatisch vergrendeld.

Als u de stuurplaat wilt verwijderen, drukt u op het gouden deel van de snelkoppeling en trekt u het stuur eruit.
Opmerking: Probeer na de installatie aan het stuur te trekken om er zeker van te zijn dat het stuur stevig is geïnstalleerd. Als het niet goed is geïnstalleerd, draait u het stuur om of verwijdert u het, installeert u het opnieuw en herhaalt u de controle.

Hoge configuratie-instelling

Download de APP [PXN Wheel] voor hoge configuratie-instellingen.
Scan om de APP te downloaden

Inleiding APP-functie:
Knoptoewijzing instellen van stuur
Game vooraf ingestelde knopconfiguratie
Knoptesten van stuur

Let op

• Lees deze gebruikershandleiding aandachtig door voordat u het product gebruikt.
• Vermijd sterke schokken of trillingen en laat het niet vallen.
• Niet zelf demonteren, aanpassen en repareren.
• Voorkom dat er water of andere vloeistoffen in het product komen om schade te voorkomen.
• Vermijd opslag in vochtige, hoge temperaturen, olieachtige rook en andere plaatsen.
• Behandel het voorzichtig bij het aansluiten en verwijderen van het product.
• Kinderen moeten te allen tijde onder toezicht van een volwassene staan ​​bij het gebruik van dit product.

Productspecificaties

Systeemvereisten

Ondersteund platform: PC, PS4, X-ONE, X-SERIES X|S
Systeemvereisten op pc: Windows 7/8/10/11
Opmerking: Originele controller moet worden gebruikt voor begeleiding tijdens het spelen op PS4- en X-ONE/X-Series X|S-platforms.
Vereiste stuur: PXN-V12CW-stuur

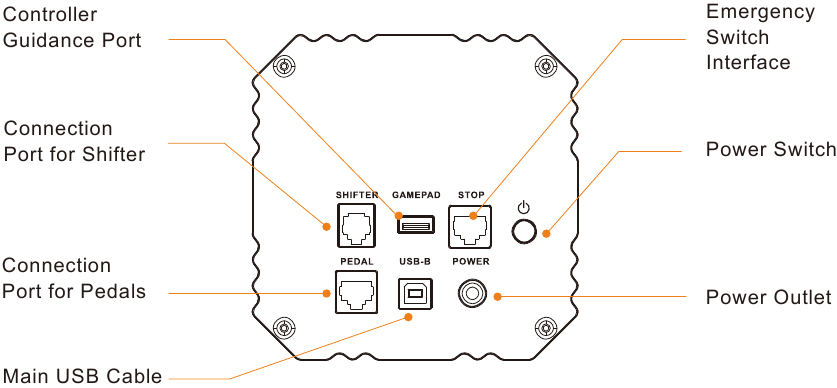

Achterinterface van wielbasis

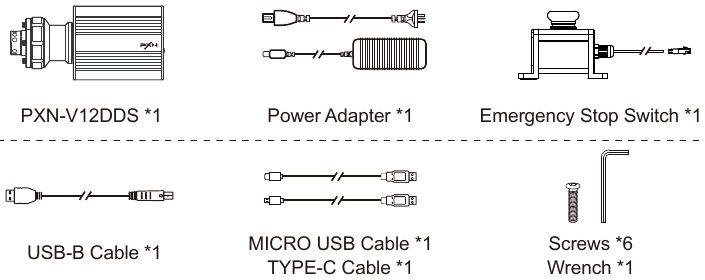

Productinhoud

Installatie

De stuurvoet moet zijn uitgerust met de beugels of stuurstoel die schroeven kunnen vergrendelen en de belasting kunnen stabiliseren.

1. Plaats de basis in de juiste positie en lijn het onderste schroefgat uit met het montagegat.
2. Gebruik de inbussleutel om de schroeven vast te draaien.
3. Lijn eerst de bovenste 6 stalen kogels en de onderste 4 stalen kogels van het stuur uit met de bijbehorende inkepingen op de snelkoppeling van de basis. Druk vervolgens het gouden deel van de snelkoppeling naar het paneel en laat los. De automatische vergrendelingsinstallatie is op dit moment voltooid.

Verbinding maken met pc

* Dit product moet worden gebruikt met het PXN-racestuur.

1. Installeer het PXN-racestuur correct op de basis zoals vereist.
2. Sluit de basis aan op de voedingsadapter voor de stroomvoorziening.
3. Gebruik de USB-B-kabel om de basis aan te sluiten op de USB-poort op de pc.
4. Druk op de aan/uit-schakelaar aan de achterkant van de basis en het racestuur zal een zelftest uitvoeren en terugkeren naar het midden.
5. Na een succesvolle verbinding brandt het RGB-lampje van het racestuur standaard rood.

Verbinding maken met PS4

* Dit product moet worden gebruikt met het PXN-racestuur.

1. Zorg er voor het aansluiten voor dat de PS4-console AAN staat en de originele PS4-controller UIT staat. (Houd de PS-knop op de controller lang ingedrukt totdat de controller-LED uit is om hem uit te schakelen) Stap 2 Sluit de basis aan op de voedingsadapter voor de stroomvoorziening.
2. Gebruik de Micro-USB-kabel om de originele PS4-controller aan te sluiten op de controllergeleidingspoort aan de achterkant van de basis.
3. Gebruik de USB-B-kabel om de basis aan te sluiten op de USB-poort van de PS4-console.
4. Druk op de aan/uit-schakelaar aan de achterkant van de basis en het racestuur zal een zelftest uitvoeren en terugkeren naar het midden.
5. Druk op de PXN-knop op het racestuur naar de gebruikerspagina van de console en druk vervolgens op de knop op het stuur om de gebruiker te identificeren en de console te bedienen. Het blauwe RGB-licht van het racestuur brandt standaard altijd NA de succesvolle verbinding.

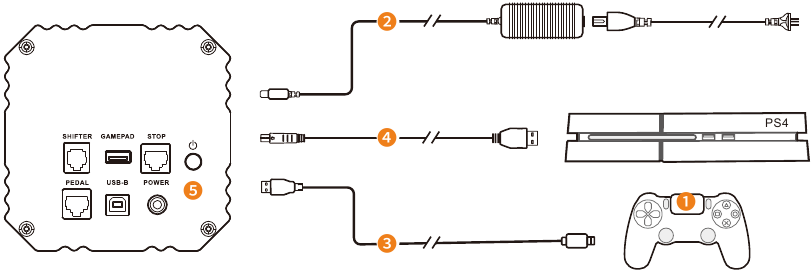

[PS4-aansluitschema]

Verbinding maken met X-ONE/X-SERIES X|S

* Dit product moet worden gebruikt met het PXN-racestuur.

1. Zorg er voor het aansluiten voor dat de Xbox-console AAN staat en de originele Xbox-controller UIT staat. (Houd de Xbox-knop op de controller lang ingedrukt en selecteer Controller uitschakelen op de console)
2. Sluit de basis aan op de voedingsadapter voor de stroomvoorziening.
3. Gebruik de Micro-USB-kabel/Type-C-kabel om de originele Xbox-controller aan te sluiten op de controllergeleidingspoort aan de achterkant van de basis.
4. Gebruik de USB-B-kabel om de basis aan te sluiten op de USB-poort van de Xbox-console.
5. Druk op de aan/uit-schakelaar aan de achterkant van de basis en het racestuur zal een zelftest uitvoeren en terugkeren naar het midden.
6. Druk op de PXN-knop op het racestuur naar de startpagina van de console, het groene RGB-lampje van het racestuur brandt standaard altijd NA de succesvolle verbinding.

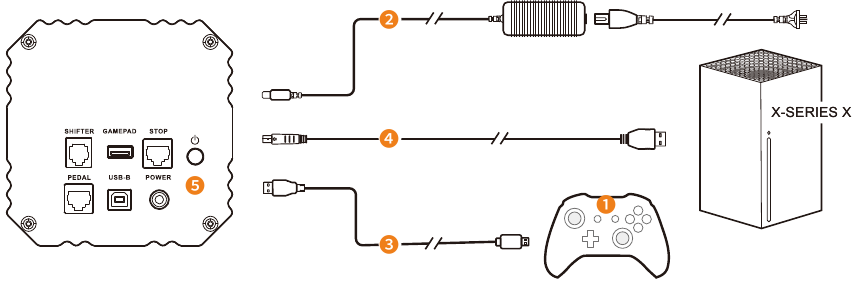

[XBOX Series X-aansluitschema]

Hoge configuratie-instelling van basis

Download de APP [PXN Wheel] op de mobiele telefoon om de hoge configuratie-instellingen van de basis te verkennen.
Scan om de APP te downloaden

Inleiding APP-functie:
Effectieve rotatiegraadinstelling van basis
Aanpassing van de force feedback-waarde van de basis
Functietesten van de basis

Noodstopknop

* Controleer of de noodstopknop is losgelaten voordat u hem gebruikt

1. Bevestig de noodstopknop binnen handbereik en sluit deze aan op de STOP-interface aan de achterkant van de basis.
2. Druk op de noodstopknop om de motor van de basis uit te schakelen in geval van nood tijdens het gebruik.

3. Draai de noodstopknop met de klok mee om los te laten. Geen enkel deel van uw lichaam mag zich op dit moment dicht bij de basis bevinden.


Let op

• Lees deze gebruikershandleiding aandachtig door voordat u het product gebruikt.
• Vermijd sterke schokken of trillingen en laat het niet vallen.
• Niet zelf demonteren, aanpassen en repareren.
• Voorkom dat er water of andere vloeistoffen in het product komen om schade te voorkomen.
• Vermijd opslag in vochtige, hoge temperaturen, olieachtige rook en andere plaatsen.
• Behandel het voorzichtig bij het aansluiten en verwijderen van het product.
• Kinderen moeten te allen tijde onder toezicht van een volwassene staan ​​bij het gebruik van dit product.

Productspecificaties

Veiligheid

Lees de handleiding zorgvuldig door voordat u het product gebruikt en bewaar deze handleiding voor toekomstig gebruik.

Elektrische veiligheid

• Sluit dit product aan, installeer en verwijder het met de juiste kracht, draai of trek niet aan de connectoren en interface.
• Vermijd dat er water of andere vloeistoffen op het product of de connectoren komen.
• Bewaar het product op een droge plaats en uit de buurt van vuur, stel het product niet bloot aan vochtige omstandigheden, hoge temperaturen of een stoffige omgeving.
• Gebruik de stroomkabels die bij de basis zijn geleverd, gebruik geen andere stroomkabels.
• Gebruik de stroomkabel niet als de kabel of de connector beschadigd, gebarsten of gebroken is.
• Zorg ervoor dat de voedingskabel goed is aangesloten op de basis van het stuur.
• Niet zelf demonteren, aanpassen of repareren. Alle reparaties moeten worden uitgevoerd door de fabrikant, de geautoriseerde vertegenwoordigers of gekwalificeerde technici.
• Gebruik alleen het bijgevoegde systeem/accessoires die door de fabrikant zijn gespecificeerd.
• Stop met het gebruik van dit product als er een ongebruikelijk geluid, warmte of geur optreedt.

Mogelijke verwondingen veroorzaakt door force feedback en repetitieve bewegingen
Om ongelukken te voorkomen, neemt u de onderstaande adviezen ter referentie:

• Vermijd lange gameperiodes.
• Neem na elk uur dat u dit product gebruikt een pauze van 10 tot 15 minuten.
• Als u vermoeidheid of pijn in uw handen, polsen, armen, voeten of benen voelt, stop dan met spelen en rust een paar uur uit. Als de symptomen of pijn aanhouden, stop dan met spelen en raadpleeg de dokter.
• Buiten bereik van kinderen bewaren.
• Houd uw handen tijdens het spelen altijd in de juiste positie op het stuur en plaats ze niet willekeurig.

• Plaats uw handen of vingers tijdens het spelen nooit onder de pedalen of in de buurt van de pedaalset.

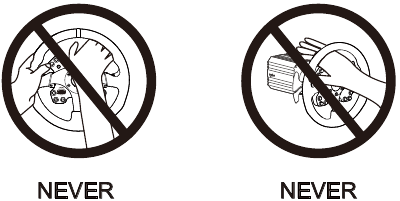

• Plaats uw handen of armen tijdens het kalibreren en gamen nooit door de openingen in het stuur.


Het product mag alleen worden bediend door gebruikers van 16 jaar of ouder.

Ventilatie
Zorg ervoor dat u geen van de ventilatieopeningen op de stuurvoet blokkeert. Zorg voor een optimale ventilatie voor het volgende:

• Houd de stuurvoet op minimaal 10 cm afstand van een muur.
• Plaats de basis niet in een afgesloten ruimte.
• Dek de basis niet af.
• Laat er geen stof op de ventilatieopeningen ophopen.

Temperatuur

• Als de temperatuur van het apparaat te hoog wordt (60°C en hoger) als gevolg van ventilatie, omgeving, gebruik of andere redenen, zal de basismotor automatisch het uitgangsvermogen verminderen.
• Als de temperatuur van het apparaat te hoog wordt (70°C en hoger) als gevolg van ventilatie, omgeving, gebruik of andere redenen, wordt de basismotor automatisch uitgeschakeld.
• Raak geen enkel onderdeel van de motor aan wanneer het uitgangsvermogen van de basismotor wordt verminderd of uitgeschakeld als gevolg van een hoge temperatuur.

Zwaar product
Pas op dat u het product niet op uzelf of iemand anders laat vallen!

Automatische kalibratie
Het stuur kalibreert automatisch na een succesvolle verbinding en inschakeling. Tijdens de kalibratie draait de motor snel naar links en rechts voordat hij in het midden stopt.
Om onjuiste kalibratie of persoonlijk letsel te voorkomen, mag u het stuur tijdens de automatische kalibratie niet aanraken.

Als het product niet correct werkt of als de kalibratie onjuist lijkt:
Schakel de gameconsole/pc uit en koppel uw stuur volledig los. Sluit vervolgens alle kabels en accessoires weer aan en start de console of pc opnieuw op en ga dan weer het spel in.

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PXN V12CW Handleiding

Beschikbare talen
