Samsung Galaxy S24 Ultra handleiding

Demontage van de achterkant

Gereedschap voor demontage

Bij het repareren van apparaten moet u absoluut beschermende kleding dragen voor uw veiligheid.

Tool & Part Code	Image	Description
Veiligheidsbril		Voorkomt ongelukken tijdens reparatie (beschermende uitrusting)
Veiligheidshandschoenen (ESD-veilig, snijbestendig)		Voorkomt ongelukken tijdens reparatie (beschermende uitrusting)
Veiligheidsmasker		Voorkomt ongelukken tijdens reparatie (beschermende uitrusting)
Antistatische polsband		Voorkomt elektrostatische schade (aanbevolen)
ESD-veilige mat		Voorkomt elektrostatische schade (aanbevolen)
Uitwerppen		Pen voor het uitwerpen van de SIM-kaartlade
Kruiskopschroevendraaier		Gereedschap voor het indraaien van kruiskopschroeven
Openingsplectrum		Gereedschap voor het demonteren van de achterkant en andere onderdelen
Zuignap		Gereedschap voor het demonteren van de achterkant en andere onderdelen Voor zuignappen met een losse handgreep, moet u oppassen dat u zichzelf niet verwondt, omdat de handgreep tijdens gebruik kan loskomen.
Verwarmingszak		Gereedschap voor het demonteren van de achterkant en andere onderdelen
Acryl beschermhoes voor gebroken glas		Voorkomt verwondingen en verspreiding veroorzaakt door gebroken glas

Voorbereiding op demontage

Voor demontage:

• Koppel het apparaat los en schakel het uit voordat u het demonteert.
• Verwijder de SIM-kaartlade en de S Pen uit het apparaat voordat u het demonteert.
• Draag een antistatische polsband en verbind deze met de geaarde ESD-veilige mat voordat u begint.
• De samenstelling van het product kan variëren afhankelijk van het land, de regio of de provider. Het apparaatvoorbeeld in deze handleiding is de Galaxy S24 Ultra; de daadwerkelijke demontage van het apparaat kan van model tot model verschillen.

Voor alle gevallen van gebroken glas:

1. Draag een veiligheidsbril en snijbestendige handschoenen.

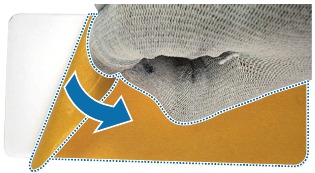

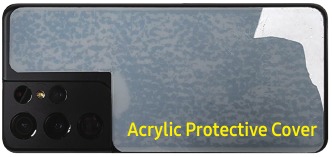

2. Verwijder de beschermfolie van de acryl beschermhoes.

3. Om verwondingen en verspreiding veroorzaakt door gebroken glas te voorkomen, bevestigt u een acryl beschermhoes.


Als het achterglas van uw apparaat breekt, moet u ervoor zorgen dat u uw handen of andere lichaamsdelen niet verwondt aan puin.

4. Druk de acryl beschermhoes stevig aan, zodat deze stevig aan het achterglas is bevestigd.

Wacht meer dan 5 minuten totdat de hechting tussen de acryl beschermhoes en het achterglas is versterkt.

5. Volg de demontagestappen in deze handleiding.

Achterkant verwijderen met verwarmingszak

Wanneer u de achterkant verwijdert, moet u ervoor zorgen dat het apparaat op een vlakke ondergrond is bevestigd.

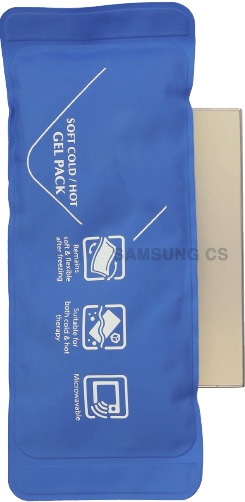

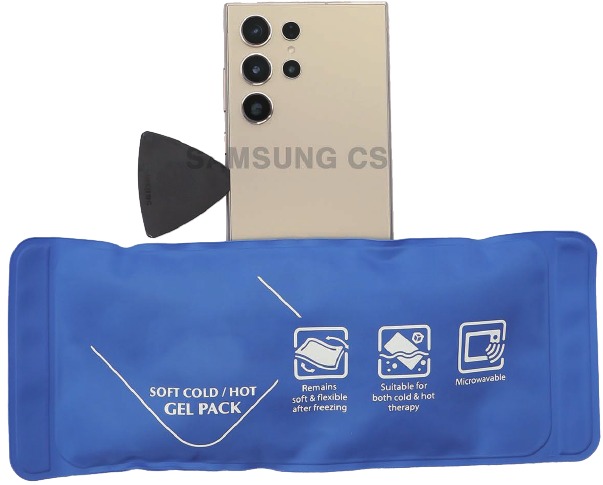

1. Verwarm de magnetronbestendige verwarmingszak en breng deze 3 minuten aan op de linkerrand van de achterkant.


• Het is mogelijk dat het apparaat of de batterij beschadigd raakt door hitte.
• Verwarm het apparaat niet in een magnetron. Dit kan een explosie veroorzaken.
• Als het achterglas van uw apparaat breekt, kan het puin verwondingen veroorzaken aan uw handen of andere lichaamsdelen. Bevestig voor uw veiligheid een acryl beschermhoes voordat u het apparaat demonteert, telkens wanneer het achterglas is gebroken.

• Volg de instructies van de verwarmingszak voor het verwarmen. De aanbevolen tijd voor het verwarmen van de zak is 50 seconden in een magnetron van 1000 W en 70 seconden in een magnetron van 700 W. (Correcte gebruikstemperatuur: 55-65 ℃.) Zorg ervoor dat u het magnetronvermogen controleert voordat u de verwarmingszak verwarmt.
• Pas op dat u het apparaat niet beschadigt met overmatige hitte. (Het wordt aanbevolen om het apparaat te demonteren in een ruimte met een temperatuurmeter.)

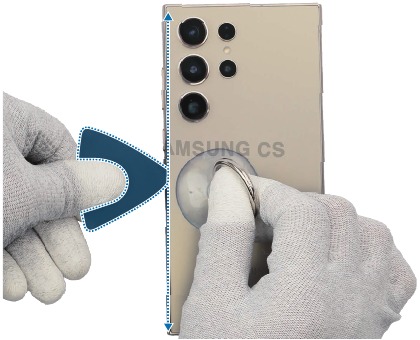

2. Plaats de zuignap in het midden van de linkerrand van de achterkant en til deze omhoog terwijl u deze scheidt met het openingsplectrum.


Voor zuignappen met een losse handgreep, moet u oppassen dat u zichzelf niet verwondt, omdat de handgreep tijdens gebruik kan loskomen.

• Omdat de achterkant beschadigd kan raken door overmatige kracht, moet u ervoor zorgen dat u de achterkant niet beschadigt.
• Zorg ervoor dat de zuignap niet hecht aan het gebied waar de tape of sticker is bevestigd.
• Omdat de interne circuits beschadigd kunnen raken, mag u het openingsplectrum niet meer dan 3 mm in het apparaat steken.

Als u moeite hebt met het creëren van een opening, verwarmt u de magnetronbestendige verwarmingszak opnieuw en brengt u deze opnieuw aan op de achterkant om de lijm verder te verzachten. Bij het opnieuw verwarmen mag deze niet langer dan 30 seconden worden verwarmd.

3. Schuif het openingsplectrum langs de linkerrand om de lijm door te snijden.
   Laat het openingsplectrum in de linker rand zitten om te voorkomen dat de lijm opnieuw wordt verzegeld.


• Omdat de achterkant beschadigd kan raken door overmatige kracht, moet u ervoor zorgen dat u de achterkant niet beschadigt.
• Omdat de interne circuits beschadigd kunnen raken, mag u het openingsplectrum niet meer dan 3 mm in het apparaat steken.

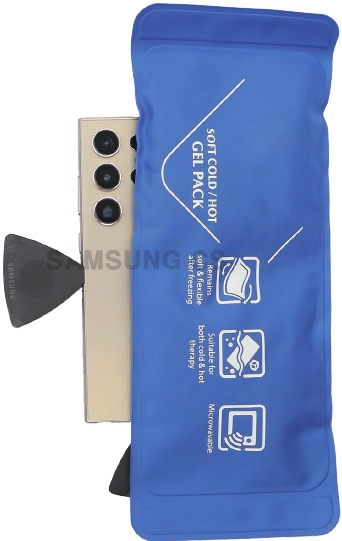

4. Verwarm de magnetronbestendige verwarmingszak opnieuw en breng deze 3 minuten aan op de onderrand van de achterkant.

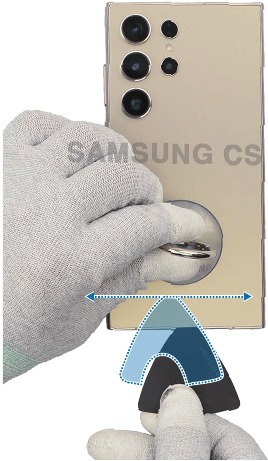

5. Plaats de zuignap in het midden van de onderrand van de achterkant en til deze omhoog terwijl u deze scheidt met het openingsplectrum.

• Omdat de achterkant beschadigd kan raken door overmatige kracht, moet u ervoor zorgen dat u de achterkant niet beschadigt.
• Omdat de interne circuits beschadigd kunnen raken, mag u het openingsplectrum niet meer dan 3 mm in het apparaat steken.

Als u moeite hebt met het creëren van een opening, verwarmt u de magnetronbestendige verwarmingszak opnieuw en brengt u deze opnieuw aan op de achterkant om de lijm verder te verzachten. Bij het opnieuw verwarmen mag deze niet langer dan 30 seconden worden verwarmd.

6. Plaats het openingsplectrum in de opening tussen de achterkant en de schermmodule en vergroot de opening door omhoog/omlaag/links/rechts op de onderkant te drukken. Laat het openingsplectrum in de onderrand zitten om te voorkomen dat de lijm opnieuw wordt verzegeld.


• Omdat de achterkant beschadigd kan raken door overmatige kracht, moet u ervoor zorgen dat u de achterkant niet beschadigt.
• Omdat de interne circuits beschadigd kunnen raken, mag u het openingsplectrum niet meer dan 3 mm in het apparaat steken.

7. Verwarm de magnetronbestendige verwarmingszak opnieuw en breng deze 3 minuten aan op de rechterrand van de achterkant.

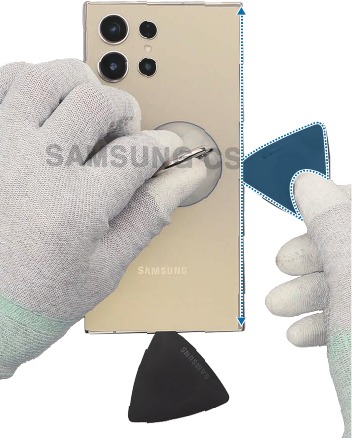

8. Plaats de zuignap in het midden van de rechterrand van de achterkant.
9. Trek met sterke, gelijkmatige kracht aan de zuignap om een opening te creëren tussen de achterkant en het frame. Schuif het openingsplectrum heen en weer langs de rechterrand om door de lijm te snijden.
   Laat het openingsplectrum in de rechterrand zitten om te voorkomen dat de lijm opnieuw wordt verzegeld.


• Omdat de achterkant beschadigd kan raken door overmatige kracht, moet u ervoor zorgen dat u de achterkant niet beschadigt.
• Omdat de interne circuits beschadigd kunnen raken, mag u het openingsplectrum niet meer dan 3 mm in het apparaat steken.

Als u moeite hebt met het creëren van een opening, verwarmt u de magnetronbestendige verwarmingszak opnieuw en brengt u deze opnieuw aan op de achterkant om de lijm verder te verzachten. Bij het opnieuw verwarmen mag deze niet langer dan 30 seconden worden verwarmd.

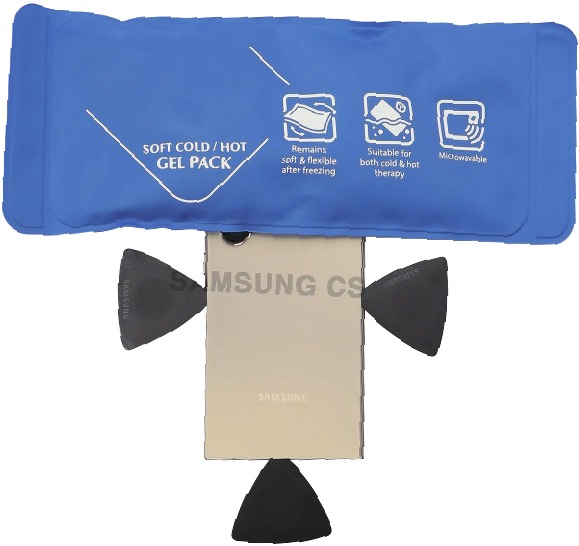

10. Verwarm de magnetronbestendige verwarmingszak opnieuw en breng deze 3 minuten aan op de bovenrand van de achterkant.

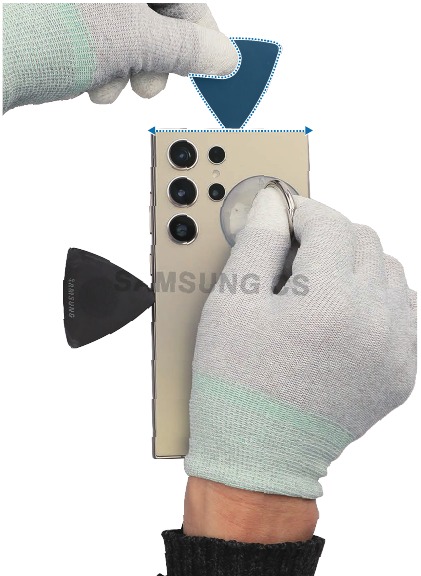

11. Plaats de zuignap in het midden van de bovenrand van de achterkant, til deze omhoog en steek vervolgens het openingsplectrum in de opening aan de rechterbovenrand.

• Omdat de achterkant beschadigd kan raken door overmatige kracht, moet u ervoor zorgen dat u de achterkant niet beschadigt.
• Omdat de interne circuits beschadigd kunnen raken, mag u het openingsplectrum niet meer dan 3 mm in het apparaat steken.

Als u moeite hebt met het creëren van een opening, verwarmt u de magnetronbestendige verwarmingszak opnieuw en brengt u deze opnieuw aan op de achterkant om de lijm verder te verzachten. Bij het opnieuw verwarmen mag deze niet langer dan 30 seconden worden verwarmd.

12. Schuif het openingsplectrum heen en weer langs de bovenrand om door de lijm te snijden.


• Omdat de achterkant beschadigd kan raken door overmatige kracht, moet u ervoor zorgen dat u de achterkant niet beschadigt.
• Omdat de interne circuits beschadigd kunnen raken, mag u het openingsplectrum niet meer dan 3 mm in het apparaat steken.

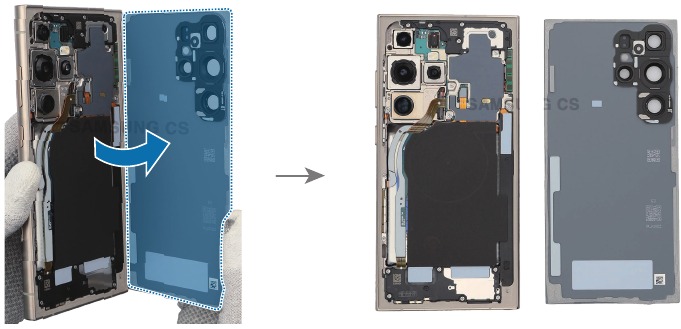

13. Til de achterkant langzaam op en verwijder deze voorzichtig.

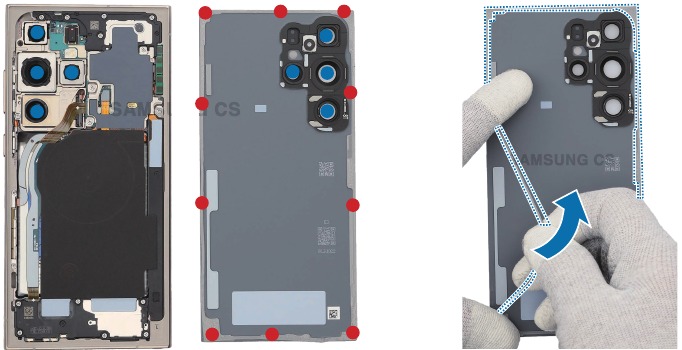

14. Verwijder alle zelfklevende tapes op zowel de achterkant als de achterkant van het apparaat ( ).


• Pas op dat u uw vingertoppen of vreemde voorwerpen niet op de camera aan de achterkant of de lens van de achterkant plaatst ( ).
• Zorg ervoor dat u alle resterende tapes verwijdert ( ) die aan de binnenkant van de achterkant zijn bevestigd voordat u het apparaat weer in elkaar zet.
• Pas op dat u geen nabijgelegen componenten beschadigt.

Breng extra warmte aan met de magnetronbestendige verwarmingszak als u moeite hebt met het scheiden van de lijm.

Gebruiksmeldingen

Voorzorgsmaatregelen bij reparatie

Samsung is niet aansprakelijk voor schade of defecten waarvan wordt vastgesteld dat ze zijn veroorzaakt door reparatie door een niet-geautoriseerde vervoerder, zelfreparatie of niet-professionele reparatie van het apparaat. Samsung is niet aansprakelijk voor eventuele schade aan het apparaat, of enig letsel of ander veiligheidsprobleem van het apparaat veroorzaakt door een poging om het apparaat te repareren die niet overeenkomt met deze reparatie- en onderhoudsinstructies.

Alle schade aan het apparaat of defecten veroorzaakt door een poging om het apparaat te repareren door een andere persoon dan een door Samsung gecertificeerde vervoerder vallen niet onder de garantie.

• Gebruik alleen gedemagnetiseerde gereedschappen die speciaal zijn ontworpen voor kleine elektronische reparaties, aangezien de meeste elektronische onderdelen gevoelig zijn voor elektromagnetische krachten.
• Gebruik alleen schroevendraaiers van hoge kwaliteit bij het onderhouden van apparaten. Schroevendraaiers van lage kwaliteit kunnen de koppen van schroeven gemakkelijk beschadigen.
• Gebruik altijd originele vervangingsonderdelen. Vervangingsonderdelen van derden werken mogelijk niet correct en kunnen brand of letsel veroorzaken.
• Sommige onderdelen, zoals sensoren (laser AF/proximity/vingerafdruk), de achtercamera, de TSP (touchpanel), luidsprekers en andere componenten, moeten mogelijk worden gekalibreerd om hun prestaties na reparatie te garanderen.
• De prestaties van de water- en stofbestendigheid van het apparaat kunnen niet worden gegarandeerd wanneer het wordt gerepareerd door de gebruiker of een andere ongeschoolde werknemer.
• Als u toegang nodig hebt tot de foutgegevens van uw apparaat of een meer gedetailleerde diagnose nodig hebt, gaat u naar een Samsung Service Center.
• Als u onverkochte onderdelen moet vervangen, gaat u naar een Samsung Service Center en ontvangt u verdere instructies.
• Vergeet niet om, voordat u reparaties uitvoert, back-ups te maken van alle belangrijke gegevens die op het apparaat zijn opgeslagen.
• Zorg ervoor dat u de juiste veiligheidsuitrusting draagt voordat u reparaties uitvoert. Samsung is niet verantwoordelijk voor letsel dat kan optreden als gevolg van het niet dragen van de juiste veiligheidsuitrusting. Raadpleeg Tools for Disassembly and Assembly voor een lijst met hulpmiddelen die u nodig hebt voor het monteren en demonteren van het apparaat.
• Repareer het apparaat op een veilige plaats.
• Zorg ervoor dat het apparaat is uitgeschakeld voordat u het repareert. Om het apparaat uit te schakelen, houdt u de knop Volume omlaag en de zijknop tegelijkertijd ingedrukt of opent u het meldingenpaneel en tikt u op het pictogram Power.
• Als het apparaat beschadigd is, rookt of als u iets verbrand ruikt, stop dan onmiddellijk met het gebruik van het apparaat en neem contact op met Samsung.
• Het wordt aanbevolen om veiligheidsuitrusting zoals een bril, handschoenen en een masker te gebruiken bij het repareren van het apparaat.
• Wees voorzichtig om het apparaat niet te beschadigen bij het verwijderen van de achterkant.
• Zorg er voor de montage voor dat er geen schroeven of vreemde voorwerpen rond de batterij liggen.
• Controleer tijdens de montage of er geen afwijkingen zijn voordat u de achterkant weer bevestigt en wees voorzichtig om de batterij niet te beschadigen door erop te slaan of er deuken in te maken. Als de batterij beschadigd is, gaat u naar een Samsung Service Center.
• Plaats het apparaat niet rechtstreeks in een magnetron en verwarm het niet.
• Zorg ervoor dat de batterij van uw apparaat volledig is ontladen voordat u het repareert.
• Ga naar www.samsung.com om de apparaatinformatie, het bijbehorende materiaal en de veiligheidsinformatie te bekijken.

Voorzorgsmaatregelen voor elektrostatische ontlading

Het is de plotselinge stroom van elektriciteit tussen twee elektrisch geladen objecten die wordt veroorzaakt door contact, een elektrische kortsluiting of diëlektrische doorslag. ESD kan negatieve effecten hebben op mobiele apparaten, vooral op elektrische onderdelen.

• Het wordt aanbevolen om ESD-veiligheidsapparatuur (anti-statisch) te gebruiken, zoals een antistatische polsband en handschoenen, en een ESD-veilige mat bij het repareren van het apparaat.
• Verhoog de luchtstroom naar het werkgebied om de kans op onbedoelde statische elektriciteitsontladingen te verkleinen, aangezien de kans op statische elektriciteitsontlading kan toenemen in omgevingen met een lage luchtvochtigheid, zoals ruimtes met airconditioning.

Instructiepictogrammen

	Waarschuwing: situaties die letsel bij uzelf of anderen kunnen veroorzaken
	Voorzichtigheid: situaties die schade aan uw apparaat of andere apparatuur kunnen veroorzaken
	Opmerking: notities, gebruikstips of aanvullende informatie
