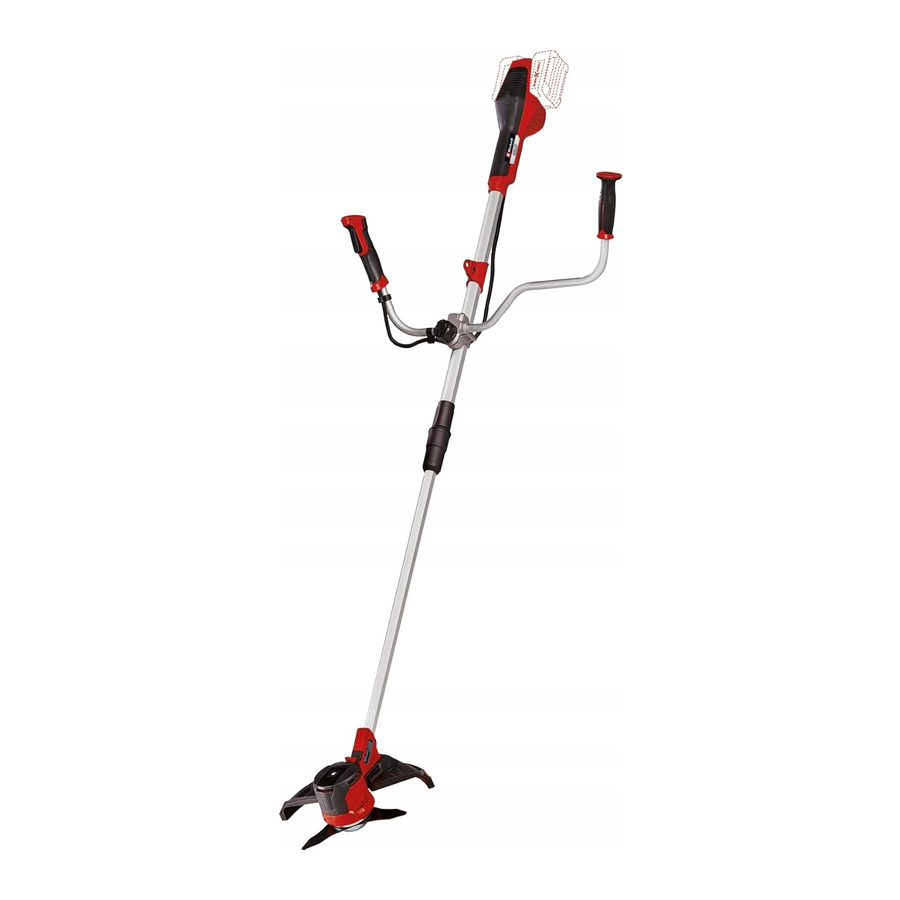

EINHELL AGILLO 36/255 BL (34.113.20) Handleiding

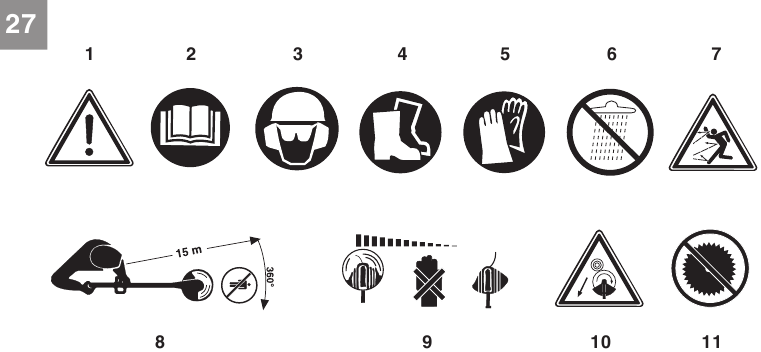

Verklaring van de waarschuwingsborden op de apparatuur

1. Waarschuwing!
2. Lees voor de bediening van het apparaat de gebruiksaanwijzing!
3. Draag een beschermende hoofdbedekking, een veiligheidsbril en gehoor- beschermers!
4. Draag stevig, antislip schoeisel!
5. Draag veiligheidshandschoenen!
6. Bescherm het apparaat tegen regen en vocht!
7. Wees voorzichtig met weggeslingerde voorwerpen.
8. Alle omstanders moeten zich op minstens 15 m van de machine bevinden!
9. Het apparaat blijft doordraaien!
10. Let op terugslag!
11. Gebruik geen zaagbladen.

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in de bijgevoegde brochure.

Lees alle veiligheidsvoorschriften en aanwijzingen. Fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en aanwijzingen kunnen een elektrische schok, brand en/of ernstig letsel veroorzaken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen op een veilige plaats voor toekomstig gebruik.
Kinderen mogen dit apparaat niet gebruiken. Kinderen moeten onder toezicht staan, zodat ze niet met het apparaat spelen. Kinderen mogen geen reiniging of onderhoud uitvoeren. Dit apparaat mag niet worden gebruikt door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten, of door personen met onvoldoende kennis of ervaring, tenzij ze onder toezicht staan of worden geïnstrueerd door een persoon die verantwoordelijk is voor hen.

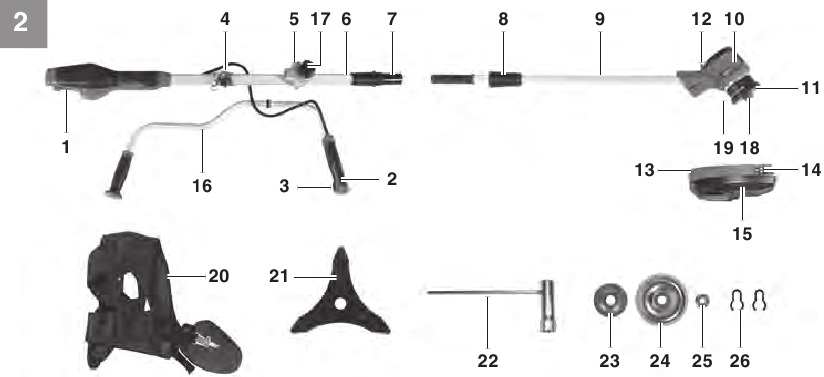

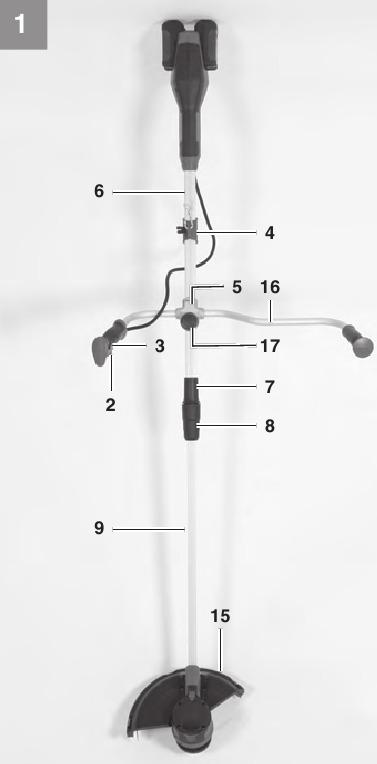

Indeling en meegeleverde artikelen

Indeling

1. Accu
2. Aan/uit-schakelaar
3. Veiligheidsvergrendeling
4. Bevestiging riem
5. Bevestiging extra handgreep
6. Bovenste deel van lange handgreep
7. Verbindingsstuk handgreep
8. Koppelmoer
9. Onderste deel van lange handgreep
10. Motorbehuizing
11. Spoelbehuizing
12. Vergrendelingshendel
13. Draadbeschermkap
14. Draadafsnijder
15. Veiligheidskap
16. Extra handgreep
17. Handgreepschroef
18. Draadspoel
19. Draad
20. Harnas
21. Snijblad
22. Multifunctioneel gereedschap
23. Drukplaat
24. Drukplaatdeksel
25. Zeskantmoer M10, zelfborgend
26. Kabelklemmen

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Indien er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of de winkel waar u uw aankoop hebt gedaan en overleg een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakking en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Bovendeel van de trimmer met handgreep
• Onderste deel van de trimmer met draadspoel
• Beschermkap
• Stevige grip
• Harnas
• Snijblad
• Multifunctioneel gereedschap
• Drukplaat
• Drukplaatdeksel
• Zeskantmoer M10
• Kabelklemmen (2x)
• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

Het apparaat is ontworpen als een draadloze zeis (met behulp van het snijblad) voor het snijden van jonge bomen, sterk onkruid en lichte ondergroei. Het apparaat is ontworpen als een draadloze grastrimmer (met behulp van de draadspoel met snijdraad) voor het snijden van gazons, grasvelden en klein onkruid. Het is niet ontworpen voor gebruik in openbare voorzieningen, parken, sportcentra, langs wegen of in de land- en bosbouw.
De bedieningsinstructies zoals geleverd door de fabrikant moeten worden opgevolgd om ervoor te zorgen dat het apparaat correct wordt gebruikt.

Vanwege het hoge risico op lichamelijk letsel voor de gebruiker, mag het apparaat niet worden gebruikt om paden schoon te maken of om boom- en heggensnoeisel te hakken. Evenzo mag het apparaat niet worden gebruikt om hoge gebieden, zoals molshopen, te egaliseren. Om veiligheidsredenen mag het apparaat niet worden gebruikt als aandrijfeenheid voor ander werkgereedschap of gereedschapskits van welke aard dan ook.
Het apparaat mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Residuele risico's
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde residuele risico's niet worden geëlimineerd. De volgende gevaren kunnen ontstaan in verband met de constructie en indeling van de apparatuur:

• Longschade indien geen geschikt beschermend stofmasker wordt gebruikt.
• Gehoorbeschadiging indien geen geschikte gehoorbescherming wordt gebruikt.
• Schade aan de gezondheid veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet correct wordt geleid en onderhouden.
• Letsel en schade aan eigendommen veroorzaakt door rondvliegende onderdelen.
• Snijwonden indien geen geschikte veiligheidskleding wordt gebruikt.

Het elektrische gereedschap genereert tijdens het gebruik een elektromagnetisch veld. Onder bepaalde omstandigheden kan dit veld medische implantaten actief of passief belemmeren. Om het risico op ernstig of dodelijk letsel te verminderen, raden we personen met medische implantaten aan om voor gebruik van de apparatuur hun arts en de fabrikant van het medische implantaat te raadplegen.

Technische gegevens

Het apparaat wordt geleverd zonder accu's en zonder oplader en mag alleen worden gebruikt met de lithium-ionaccu's (twee accu's) van de Power X-Change serie!
De lithium-ionaccu's van de Power X-Change serie mogen alleen worden opgeladen met de Power-X oplader.
Het machinegeluid kan hoger zijn dan 85 dB (A). De bediener heeft in dit geval maatregelen voor geluidsbescherming nodig. Het geluid wordt gemeten in overeenstemming met ISO 22868. De waarde van de trillingen die door de handgreep worden uitgestoten, is bepaald in overeenstemming met ISO 22867.

De trillingswaarde verandert afhankelijk van het toepassingsgebied van de elektrische apparatuur en kan in uitzonderlijke omstandigheden de opgegeven waarde overschrijden.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Service en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.
• Draag oog- en gehoorbescherming

Voordat u het apparaat start

Het apparaat wordt geleverd zonder accu's en zonder oplader!

Voer alle volgende montage- en afstelwerkzaamheden uit zonder oplaadbare accu's - risico op letsel. Draag beschermende handschoenen.

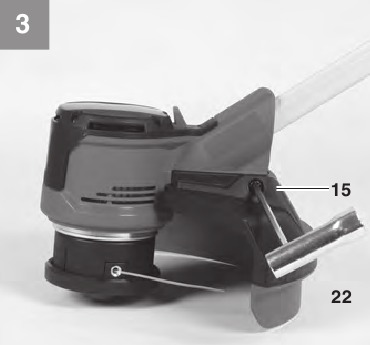

De beschermkap aanbrengen

Verwijder de bout met verzonken kop uit de beschermkap. Schuif de beschermkap (15) zo ver mogelijk op de houder op de motorbehuizing en schroef hem stevig vast met de eerder verwijderde bout met verzonken kop (Fig. 3). Een mes (Fig. 2/ onderdeel 14) aan de onderkant van de beschermkap snijdt de snijdraad automatisch op de optimale lengte. Deze is voorzien van een veiligheidsbescherming. Verwijder de veiligheidsbescherming voordat u begint met werken.

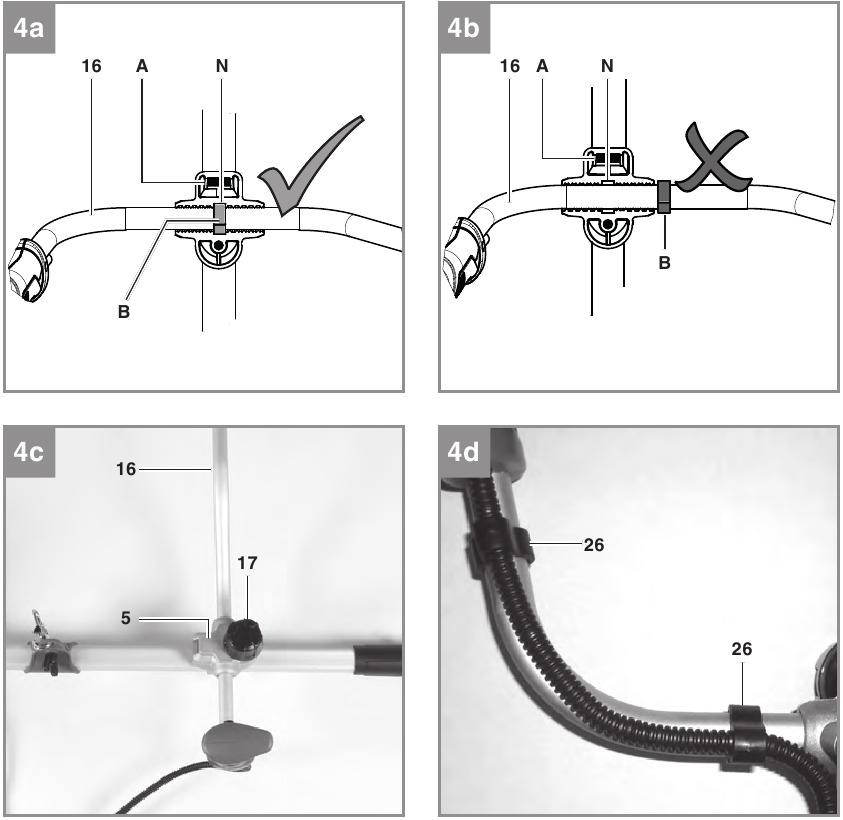

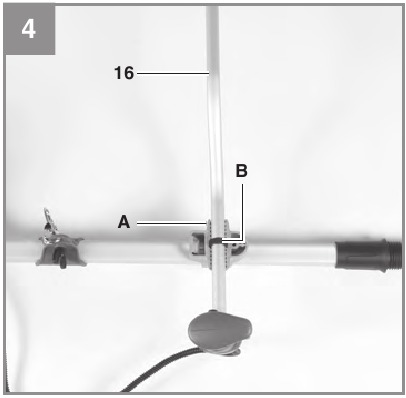

De extra handgreep aanbrengen

Draai de handgreepschroef (Fig. 2/onderdeel 17) los en verwijder het drukstuk (Fig. 2/onderdeel 5). Plaats de extra handgreep (16) in de houder (A) zodat de plastic ring (B) in de groef (N) op de houder (A) ligt (zie detailtekening 4a).

De extra handgreep is verkeerd gemonteerd als de plastic ring (B) buiten de groef (N) ligt, zoals weergegeven in de detailtekening 4b. Deze fout kan leiden tot schade aan de extra handgreep tijdens gebruik.
Bevestig de extra handgreep (16) aan het drukstuk (5) door de handgreepschroef (17) opnieuw vast te draaien. Gebruik de twee meegeleverde kabelklemmen (26) om de beschermslang voor de kabel vast te maken.

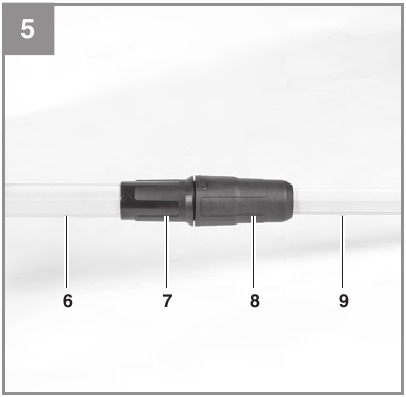

De lange handgreep aanbrengen

Steek het bovenste deel van de lange handgreep (6) in het onderste deel van de lange handgreep (9). Schroef het handgreepverbindingsstuk (7) aan het bovenste deel van de lange handgreep met de wartelmoer (8) op het onderste deel van de lange handgreep.

De hoek van de extra handgreep aanpassen

(Fig. 4c)
Om de extra handgreep op de optimale werkhoek af te stellen, draait u de handgreepschroef (17) los. Stel de gewenste kanteling van de extra handgreep (16) in. Draai de handgreepschroef (17) weer vast.

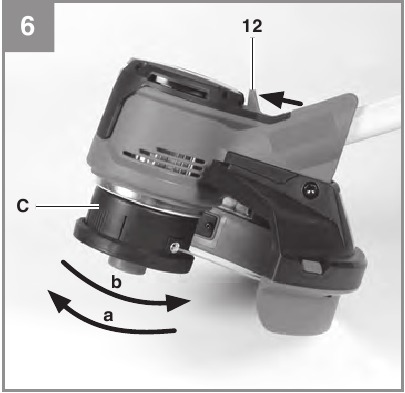

De snijdraadunit verwijderen/aanbrengen

Opmerking: Het apparaat wordt af fabriek gebruiksklaar geleverd met de snijdraad.

Zorg ervoor dat u zich niet snijdt aan het snijdraadmes.

1. De snijdraadunit verwijderen
   Druk de vergrendelingshendel (12) naar voren en draai de snijdraadunit (C) tegelijkertijd met de klok mee (a) totdat de vergrendelingshendel vastklikt. Draai de snijdraadunit met de klok mee (a) en verwijder deze van de motoras.
2. De snijdraadunit aanbrengen
   Druk de vergrendelingshendel (12) naar voren en draai de snijdraadunit (C) tegelijkertijd tegen de klok in (b) op de motoras totdat de vergrendelingshendel vastklikt. Draai de snijdraadunit op de motoras totdat deze stevig vastzit. Controleer of de snijdraadunit vrij kan draaien nadat u de vergrendeling

Beschermkap voor gebruik met het snijmes

De snijdraadafdekking (D) moet worden verwijderd als u met het snijmes wilt werken. Zorg ervoor dat u zich niet snijdt aan het snijdraadmes.
Draai de twee borgschroeven (E) op de snijdraadafdekking los.
Begin aan de zijkant en druk voorzichtig op de nokken (F) en trek de snijdraadafdekking (D) omhoog en eraf.

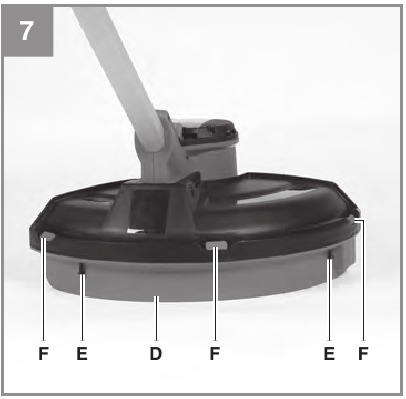

Beschermkap voor gebruik met de snijdraad

(Fig. 7)

De snijdraadafdekking (D) moet worden aangebracht als u met de snijdraad wilt werken. Zorg ervoor dat u zich niet snijdt aan het snijdraadmes. Begin aan de zijkant en druk de nokken (F) van de snijdraadafdekking weer terug en zet ze vast met de twee schroeven (E).

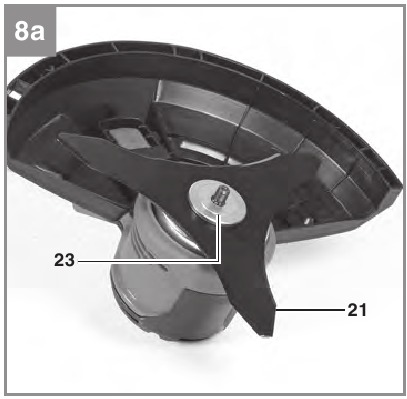

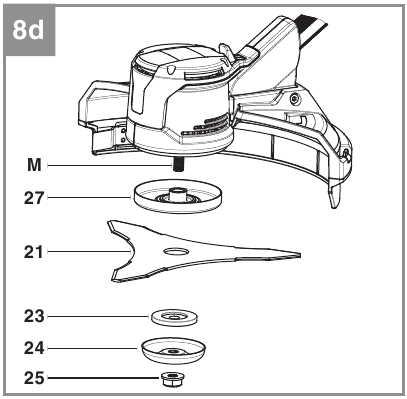

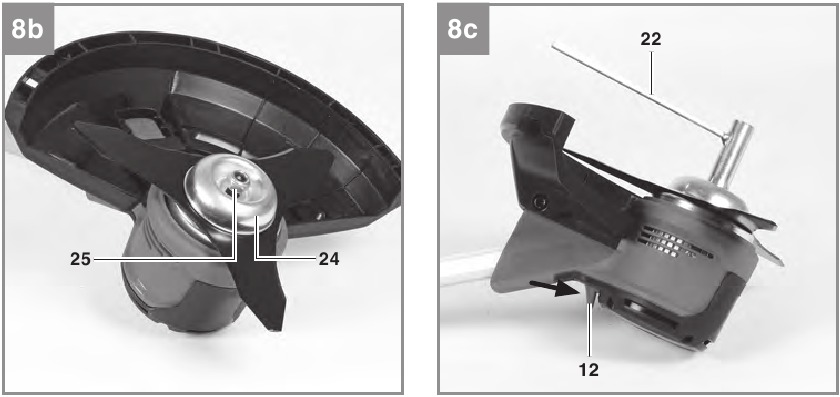

Het snijmes aanbrengen/verwijderen

De procedure voor het aanbrengen van het snijmes wordt weergegeven in Fig. 8a - 8c. Let op de detailtekening 8d.

Zorg ervoor dat u zich niet snijdt aan het snijmes.

1. Het snijmes aanbrengen

   Als de afstandhouder tussen het snijmes en de motorbehuizing (detailtekening 8 d/onderdeel 27) tijdens de demontage van de motoras (M) afglijdt, duw hem dan terug op de motoras zoals weergegeven in de tekening.
   1. Plaats het snijmes (21).
   2. De drukplaat (23) moet worden aangebracht met de hogere rand naar het snijmes gericht (detailtekening 8d).
   3. Plaats de drukplaatafdekking (24).
   4. Schroef de zeskantmoer maat M10 (25) op zijn plaats.

      Om veiligheidsredenen mogen zelfborgende moeren zonder uitzondering slechts één keer worden gebruikt.
   5. Druk de vergrendelingshendel (12) in en vergrendel de motoras. Draai de zeskantmoer vast met behulp van het multifunctionele gereedschap (22).
   6. Controleer of het mes (21) vrij kan draaien nadat u de vergrendelingshendel hebt losgelaten. Als dit niet het geval is, laat het mechanisme dan controleren door een expert.
2. Het snijmes verwijderen
   Druk de vergrendelingshendel naar voren en vergrendel de motoras. Draai de zeskantmoer los en verwijder de drukplaatafdekking, drukplaat en het snijmes.
   Controleer telkens vóór gebruik het volgende:
   • Dat het apparaat in perfecte staat verkeert en dat de veiligheidsvoorzieningen en snij-inrichtingen compleet zijn.
   • Dat alle schroeven stevig zijn vastgedraaid.
   • Dat alle bewegende delen soepel bewegen.

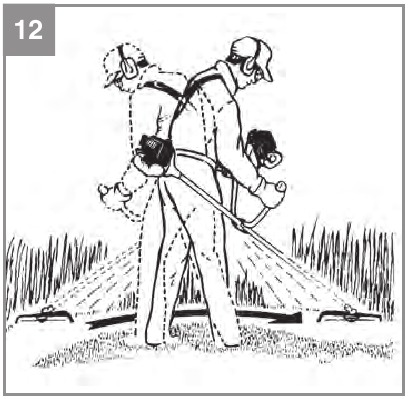

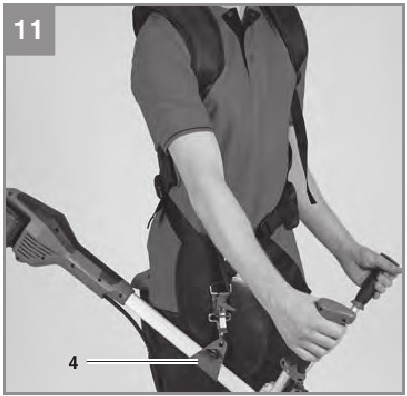

Het harnas gebruiken

Gebruik altijd het harnas bij het werken met het apparaat (Fig. 2/onderdeel 20). Schakel het apparaat altijd uit voordat u het harnas losmaakt - risico op letsel!

• Het harnas aanbrengen

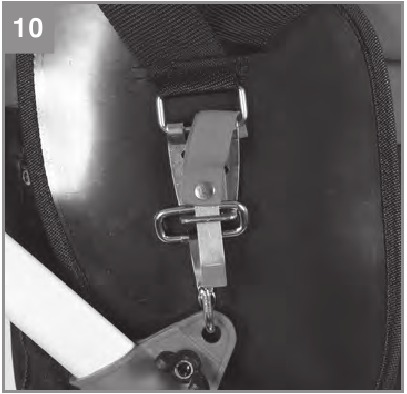

• Het apparaat aan het harnas haken.

• Pas de perfecte werk- en snijpositie aan met behulp van de verschillende harnasverstellers op het harnas. De riembevestiging (Fig. 11/onderdeel 4) kan indien nodig op het bovenste deel van de lange handgreep worden verplaatst. Draai hiervoor de vleugelmoer op de riembevestiging los, verplaats de riembevestiging en draai de vleugelmoer vervolgens weer vast.

• Om de optimale lengte van het harnas te bepalen, moet u vervolgens een paar zwaaiende bewegingen maken zonder de motor te starten.

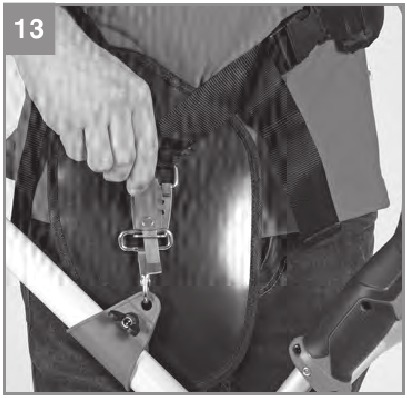

Het harnas is uitgerust met een snelontgrendelingsmechanisme. Trek aan het rode deel van het harnas (Fig. 13) als u het apparaat snel moet verwijderen.

De accu plaatsen

Schuif de oplaadbare accu's in de accuhouders aan de linker- en rechterkant van het apparaat (Fig. 2/onderdeel 1). De accu klikt hoorbaar op zijn plaats wanneer deze volledig is ingeschoven (Fig. 1). Om de accu eruit te halen, drukt u op de vergrendelknop (Fig. 15/onderdeel K) en verwijdert u de accu.

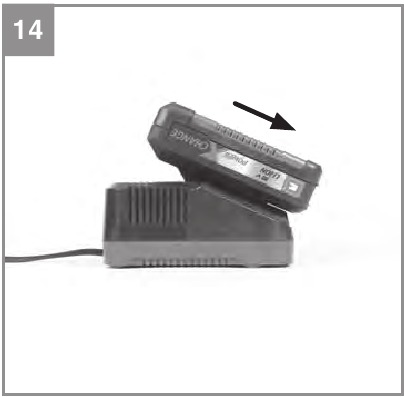

De accu opladen

1. Haal de accu uit het apparaat. Doe dit door op de vergrendelknop te drukken.
2. Controleer of uw netspanning hetzelfde is als die op het typeplaatje van de acculader staat vermeld. Steek de stekker van de oplader (D) in het stopcontact. De groene LED begint dan te knipperen.
3. Plaats de accu in de oplader.
4. In het gedeelte „Opladerindicator" vindt u een tabel met een uitleg van de LED-indicator op de oplader.

De accu kan tijdens het opladen een beetje warm worden. Dit is normaal.
Als de accu niet wordt opgeladen, controleer dan:

• of er spanning op het stopcontact staat
• of er goed contact is met de oplaadcontacten

Als de accu nog steeds niet wordt opgeladen, stuur dan

• de oplaadeenheid
• en de accu

naar ons klantenservicecentrum.
Om ervoor te zorgen dat de accu lang meegaat, moet u ervoor zorgen dat u deze snel oplaadt. U moet de accu opladen wanneer u merkt dat het vermogen van de draadloze grastrimmer afneemt. Laat de accu nooit volledig ontladen. Dit zal ertoe leiden dat deze een defect ontwikkelt.
Om ervoor te zorgen dat artikelen goed worden verpakt en geleverd wanneer u ze naar ons verzendt, kunt u contact opnemen met onze klantenservice of het verkooppunt waar het apparaat is gekocht.
Zorg er bij het verzenden of afvoeren van accu's en draadloze gereedschappen altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.

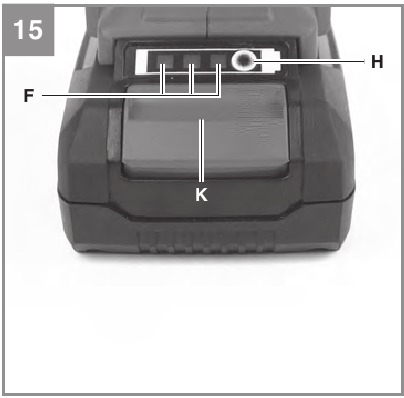

Accucapaciteitsindicator

(Fig. 15)
Druk op de knop voor de accucapaciteitsindicator (onderdeel H). De accucapaciteitsindicator (onderdeel F) geeft de laadstatus van de accu weer met behulp van 3 LED's.

Alle 3 de LED's branden:
De accu is volledig opgeladen.

2 of 1 LED(s) branden:
De accu heeft nog voldoende lading.

1 LED knippert:
De accu is leeg, laad de accu op.

Alle LED's knipperen:
De accutemperatuur is te laag. Verwijder de accu uit het apparaat en bewaar deze een dag op kamertemperatuur. Als de storing zich opnieuw voordoet, betekent dit dat de oplaadbare accu volledig is ontladen en defect is. Verwijder de accu uit het apparaat. Gebruik of laad nooit een defecte accu op.

Bediening

Houd er rekening mee dat de wettelijke voorschriften met betrekking tot geluidsoverlast van plaats tot plaats kunnen verschillen.

De beschermkap moet tijdens het werk gemonteerd zijn.

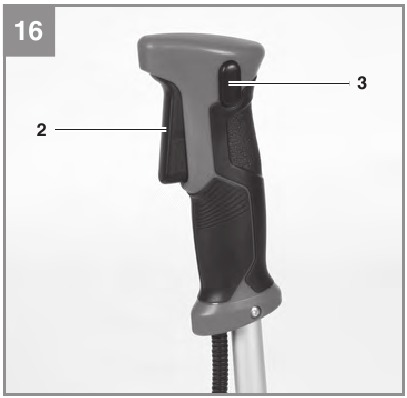

Het apparaat in- en uitschakelen, de snelheid aanpassen

Inschakelen en de snelheid instellen
Druk op de veiligheidsvergrendeling (3) en druk tegelijkertijd op de aan/uit-schakelaar (2). Pas de snelheid tijdens bedrijf aan door de aan/uit-schakelaar meer of minder in te drukken. Hoe harder je duwt, hoe hoger de snelheid.

Uitschakelen
Laat de aan/uit-schakelaar los.

Praktische tips

Oefen alle werkstappen met de motor uitgeschakeld en zonder de oplaadbare accu voordat u het apparaat gaat gebruiken. Gebruik de snijdraad alleen om droog gras te maaien. Als het gras lang is, moet het gras in etappes korter worden gemaaid.

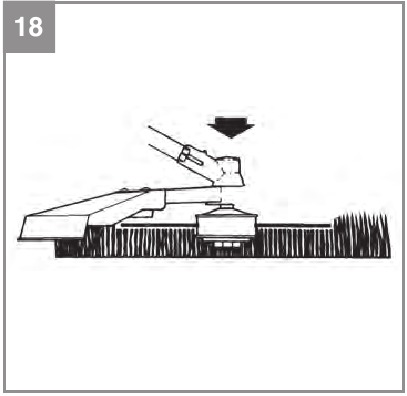

De snijdraad verlengen

Gebruik geen metalen draad of met kunststof beklede metalen draad in de draadspoel. Dit kan ernstig letsel bij de gebruiker veroorzaken.
De grastrimmer heeft een semi-automatisch draadverlengingssysteem (automatische jogdraadtoevoer). Elke keer dat u het semi-automatische draadverlengingssysteem activeert, wordt de draad automatisch verlengd om ervoor te zorgen dat u uw gazon altijd met de perfecte snijbreedte kunt maaien. Om de snijdraad te verlengen, laat u de motor draaien en tikt u met de draadspoel op de grond. Hierdoor wordt de draad automatisch verlengd. Het mes op de beschermkap snijdt de draad af op de toegestane lengte. Houd er rekening mee dat hoe vaker u het semi-automatische draadverlengingssysteem activeert, hoe meer de draad zal slijten.
Opmerking: Als de draad te lang is wanneer u het apparaat voor het eerst gebruikt, wordt het overtollige uiteinde afgesneden door het mes op de beschermkap. Als de draad te kort is wanneer u het apparaat voor het eerst start, drukt u op de knop op de draadspoel en trekt u hard aan de draad. Wanneer u de machine vervolgens voor het eerst start, wordt de draad automatisch op de perfecte lengte afgesneden.
Verwijder met een borstel of iets dergelijks regelmatig alle grasresten van de onderkant van de beschermkap.

Verschillende snijmethoden
Wanneer het apparaat correct is gemonteerd, snijdt het onkruid en lang gras op moeilijk bereikbare plaatsen, bijvoorbeeld langs hekken, muren en funderingen en ook rond bomen. Het kan ook worden gebruikt om vegetatie "plat te maaien", zodat een tuin beter kan worden voorbereid of een bepaald gebied tot op de bodem kan worden vrijgemaakt.
Let op: Zelfs bij zorgvuldig gebruik zal het snijden rond funderingen, stenen of betonnen muren, enz. leiden tot een bovennormale slijtage van de draad.

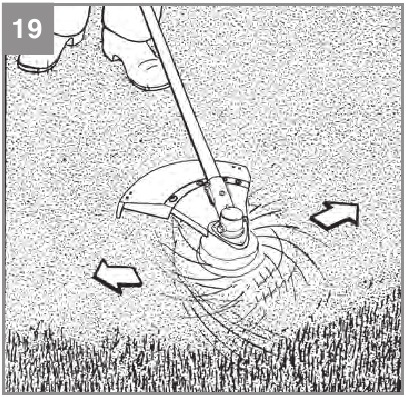

Trimmen/maaien
Zwaai de trimmer van links naar rechts in een zeisende beweging. Houd de draadspoel altijd evenwijdig aan de grond. Controleer de locatie en bepaal welke snijhoogte u nodig heeft. Leid en houd de draadspoel op de vereiste hoogte om een gelijkmatige snede te verkrijgen.

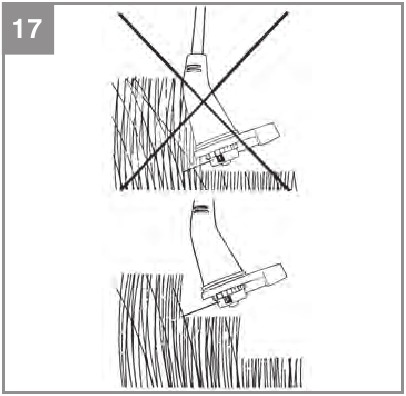

Laag trimmen
Houd de trimmer recht voor u in een lichte hoek, zodat de onderkant van de draadspoel zich boven de grond bevindt en de draad het juiste doel raakt. Snijd altijd van uzelf af. Trek de trimmer nooit naar u toe.

Snijden langs hekken/funderingen
Nader langzaam draadgaashekken, lattenhekken, natuurstenen muren en funderingen, zodat u er dichtbij kunt snijden zonder het obstakel met de draad te raken. Als de draad bijvoorbeeld stenen, stenen muren of funderingen raakt, zal deze slijten of rafelen. Als de draad een draadomheining raakt, zal deze breken.

Trimmen rond bomen
Nader bij het trimmen rond boomstammen langzaam zodat de draad de schors niet raakt. Loop rond de boom en snijd van links naar rechts. Nader gras of onkruid met de punt van de draad en kantel de draadspoel iets naar voren.

Wees uiterst voorzichtig tijdens het maaien. Houd tijdens dergelijke werkzaamheden een afstand van 30 meter tussen uzelf en andere mensen of dieren.

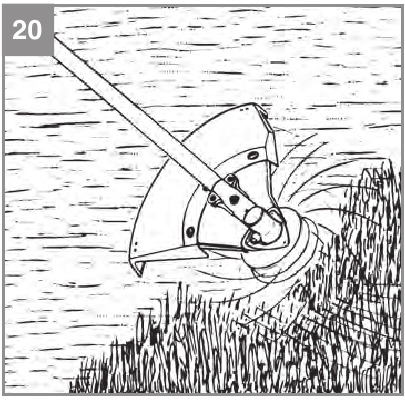

Maaien
Wanneer u tot op de grond maait, snijdt u alle vegetatie af. Stel hiervoor de draadspoel in een hoek van 30° naar rechts. Plaats de handgreep in de gewenste positie. Denk aan het verhoogde risico op letsel bij de gebruiker, toeschouwers en dieren, en het gevaar van beschadiging van eigendommen doordat voorwerpen (bijvoorbeeld stenen) worden opgeworpen.

Gebruik het apparaat niet om voorwerpen van voetpaden, enz. te verwijderen!
Het apparaat is een krachtig hulpmiddel en kan kleine stenen en andere voorwerpen over een afstand van 15 meter of meer wegslingeren, waardoor letsel en schade aan auto's, huizen en ramen kan worden veroorzaakt.

Zagen
Het apparaat is niet geschikt om mee te zagen.

Vastlopen
Als het snijblad vastloopt als gevolg van een poging om te dichte vegetatie te snijden, schakel dan onmiddellijk de motor uit. Verwijder het gras en struikgewas van het apparaat voordat u het opnieuw start.

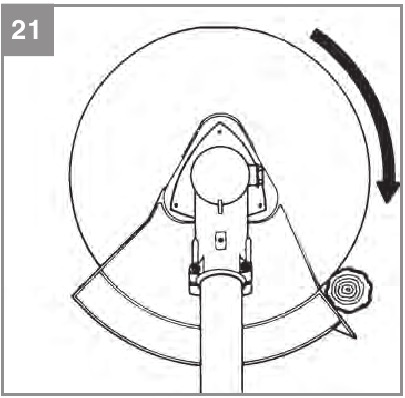

Terugslag voorkomen
Wanneer u met het mes werkt, bestaat er een risico op terugslag als het harde voorwerpen (boomstammen, takken, boomstronken, stenen of dergelijke) raakt. Hierdoor wordt het apparaat achterwaarts geslingerd in de richting tegengesteld aan de draairichting van het gereedschap. Hierdoor kunt u de controle over het apparaat verliezen. Gebruik het mes niet in de buurt van hekken, metalen palen, grensstenen of funderingen.
Voor het snijden van dichte stengels plaatst u het mes zoals weergegeven in Fig. 21 om terugslag te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Schakel de grastrimmer uit en verwijder de accupack voordat u deze opbergt of reinigt.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg het apparaat af met een schone doek of blaas het schoon met perslucht onder lage druk.
• We raden aan om het apparaat direct na elk gebruik schoon te maken.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van het apparaat aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.
• Gebruik een borstel om afzettingen van de veiligheidsbescherming te verwijderen

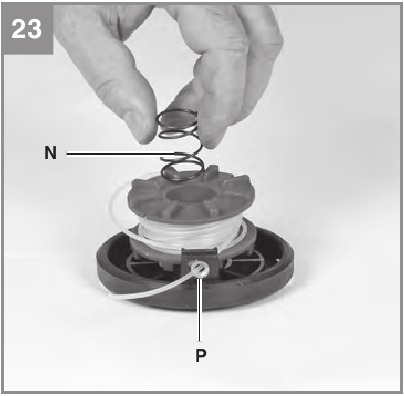

De draadspoel vervangen

Verwijder de accupacks!

1. Druk de draadspoelbehuizing samen op de punten gemarkeerd met M en verwijder het spoeldeksel.

2. Haal de lege draadspoel en de drukveer eruit.
3. Steek het uiteinde van de draad op de nieuwe draadspoel door het oogje (P) in het spoeldeksel en laat ca. 13 cm draad uitsteken. Plaats de drukveer (N) in de draadspoel.

4. Druk het spoeldeksel terug in de draadspoelbehuizing.

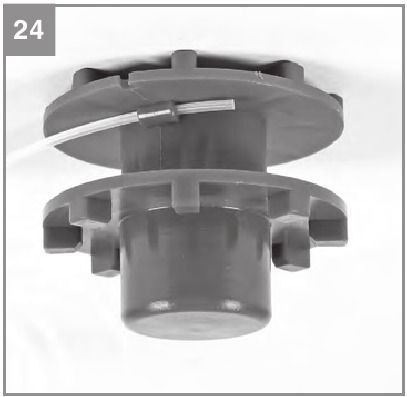

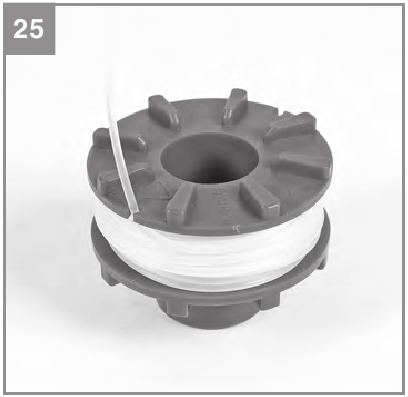

De snijdraad vervangen

Verwijder de accupacks!

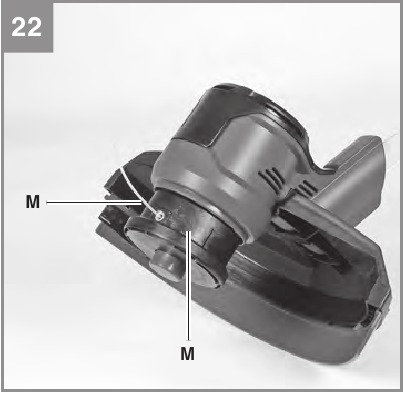

1. Fig. 22 Druk de draadspoelbehuizing samen op de punten gemarkeerd met M en verwijder het spoeldeksel.
2. Haal de lege draadspoel en de drukveer eruit.
3. Verwijder eventuele resterende snijdraad.
4. Steek de nieuwe snijdraad door de draadhouder in de spoel.

5. Wikkel de draad onder spanning in een tegen de klokwijzerzin.
6. Haak de draad, ca. 15 cm voor het einde van de draad, in een van de draadhouders aan de rand van de spoel.

7. Fig. 23 Steek het uiteinde van de draad op de nieuwe draadspoel door het oogje (P) in het spoeldeksel. Plaats de drukveer (N) in de draadspoel.
8. Trek de draad scherp aan om deze uit de draadhouder te halen.
9. Druk het spoeldeksel terug in de draadspoelbehuizing.

Wanneer u het apparaat opnieuw start, wordt de draad automatisch op de perfecte lengte afgesneden.

Stukjes nylondraad kunnen letsel veroorzaken als ze worden weggeslingerd!

Het mes van de beschermkap slijpen

Het mes van de beschermkap (Fig. 2/Item 14) kan na verloop van tijd bot worden. Wanneer u dit opmerkt, draait u de schroef los waarmee het mes van de beschermkap op de beschermkap is bevestigd. Klem het mes in een bankschroef. Slijp het mes met een platte vijl en zorg ervoor dat de hoek van de snijkant niet wordt gewijzigd tijdens het proces. Vijl slechts in één richting.

Onderhoud

Er bevinden zich geen onderdelen in het apparaat die extra onderhoud vereisen.

Reserveonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van reserveonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Reserveonderdeelnummer van het benodigde onderdeel

Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com
Reserve draadspoel Art. nr.: 34.050.96
Reserve snijmes Art. nr.: 34.050.82

Opslag en transport

Verwijder de batterijen. Bewaar het apparaat en de accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische apparaat in de originele verpakking.

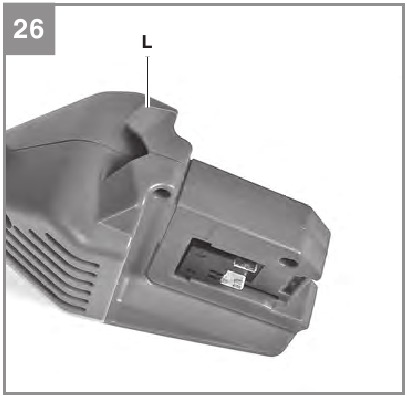

Het apparaat heeft een geïntegreerde wandhouder (Fig. 26/Item L) zodat het aan de muur kan worden gehangen.

• Houd het apparaat altijd met één hand aan de handgreep en de andere hand aan de extra handgreep vast. Draag het apparaat niet aan de motorbehuizing.
• Zorg ervoor dat het apparaat niet kan wegglijden als u het in een voertuig vervoert.
• Gebruik voor zover mogelijk de originele verpakking voor het vervoer van het apparaat.
• Gebruik een transportbescherming voor metalen messen tijdens transport en opslag.

Storingen

Het apparaat werkt niet:
Controleer of de accu is opgeladen en of de lader werkt. Als het apparaat niet werkt ondanks dat de spanningstoevoer in orde is, stuur het dan naar het onderstaande klantenserviceadres.

Indicator van de oplader

Status van de indicator		Uitleg en acties
Rode led	Groene led
Uit	Knipperend	Klaar voor gebruik De oplader is aangesloten op het elektriciteitsnet en is klaar voor gebruik; er bevindt zich geen batterij in de oplader
Aan	Uit	Opladen De oplader laadt het batterijpakket op in snellaadmodus. De laadtijden staan direct op de oplader aangegeven. De werkelijke laadtijden kunnen enigszins afwijken van de aangegeven laadtijden, afhankelijk van de bestaande batterijlading.
Uit	Aan	De batterij is opgeladen en klaar voor gebruik. (READY TO GO) Het apparaat schakelt vervolgens over naar een voorzichtige laadmodus totdat de batterij volledig is opgeladen. Laat hiervoor de oplaadbare batterij ongeveer 15 minuten langer op de oplader liggen. Actie: Haal het batterijpakket uit de oplader. Koppel de oplader los van het elektriciteitsnet.
Knipperend	Uit	Aangepast opladen De oplader bevindt zich in de voorzichtige laadmodus. Om veiligheidsredenen wordt het opladen minder snel uitgevoerd en duurt het langer. De redenen kunnen zijn: De oplaadbare batterij is lange tijd niet gebruikt. De batterijtemperatuur ligt buiten het ideale bereik. Actie: Wacht tot het opladen is voltooid; u kunt het batterijpakket nog steeds opladen.
Knipperend	Knipperend	Storing Opladen is niet meer mogelijk. Het batterijpakket is defect. Actie: Laad nooit een defect batterijpakket op. Haal het batterijpakket uit de oplader.
Aan	Aan	Temperatuurstoring Het batterijpakket is te warm (bijv. door direct zonlicht) of te koud (onder 0°C). Actie: Verwijder het batterijpakket en bewaar het een dag op kamertemperatuur (ca. 20°C).

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiebewijs staan vermeld en waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!
Registreer bij defecten of fouten het probleem op internet op www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Werkte de apparatuur helemaal niet of was deze vanaf het begin defect?
• Heeft u voorafgaand aan het defect iets opgemerkt (symptoom of defect)?
• Welke storing heeft de apparatuur volgens u (belangrijkste symptoom)? Beschrijf deze storing.

Referenties

• Einhell Service

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL AGILLO 36/255 BL (34.113.20) Handleiding

Beschikbare talen
