TESTO 540 Handleiding

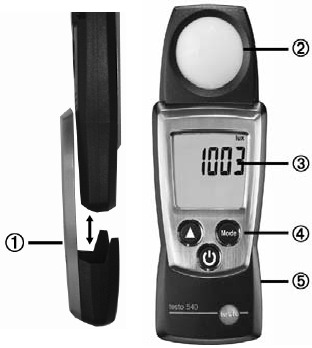

Korte handleiding voor het product

1. Beschermkap: Parkeerstand
2. Lichtsensor
3. Display
4. Bedieningstoetsen
5. Batterijvak (aan de achterkant)

Basisinstellingen
Instrument uit > houd 2 seconden ingedrukt > selecteer met , bevestig met :
Auto-uit functie: OFF, ON

Het instrument inschakelen
Druk op .

De displayverlichting inschakelen (gedurende 10 seconden)
Instrument aan > druk op

Displaygrootte selecteren
Instrument aan > selecteer met :
lux, ftc

Displaymodus selecteren
Instrument aan > selecteer met :
Huidige meting > Hold: metingen worden vastgehouden > Max: maximumwaarden > Min: minimumwaarden

Het instrument uitschakelen:
Instrument aan > houd 2 seconden ingedrukt.

Specificaties

Functies en gebruik
De testo 540 is een illuminantiemeetinstrument. Het wordt normaal gesproken gebruikt om de illuminantie te meten, bijvoorbeeld op werkplekken.

Technische gegevens
Meetgegevens

• Sensor:
  Fotodiode
• Parameters:
  Lux (lm/m 2 ), foot candle (lm/ft 2 )
• Meetbereiken:
  0...99999 Lux, 0...93000 ftc
• Resoluties:
  1 Lux (0...19.999 Lux), 10 Lux (rest van het bereik)
  0,1 ftc (0...1.858,0 Lux), 1 ftc (rest van het bereik)
• Nauwkeurigheden (Nominale temperatuur 25°C, ±1 Digit):
  ± 3% tot referentie (Klasse B, DIN 5032 deel 7)
• Meetsnelheid:
  0.5 s

Verdere instrumentgegevens

• Beschermingsklasse: IP40
• Omgevingscondities:
  0...50°C, 32...122°F
• Opslag-/transportcondities:
  -40...70°C, -40...158°F
• Spanningsvoorziening:
  2x 1,5 V type AAA
• Levensduur van de batterij:
  200 uur (zonder displayverlichting)
• Afmetingen:
  133x46x25mm / 5,2x1,8x1,0 inch (incl. beschermkap)
• Gewicht: 95 g / 3,4 oz (incl. batterijen en beschermkap)

Richtlijnen, normen en tests

• EG-richtlijn: 2004/108/EEG

Garantie

• Duur: 2 jaar

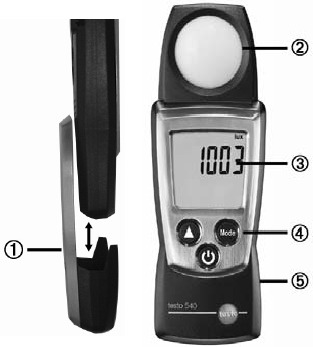

Productbeschrijving

In één oogopslag

1. Beschermkap: Parkeerstand
2. Lichtsensor
3. Display
4. Bedieningstoetsen
5. Batterijvak (aan de achterkant)

Eerste stappen

Batterijen plaatsen

1. Om het batterijvak te openen, duwt u het batterijklepje omlaag.
2. Plaats batterijen (2x 1,5 V type AAA). Let op de polariteit!
3. Om het batterijvak te sluiten, duwt u het batterijklepje terug.

Basisinstellingen in de configuratiemodus

Instelbare functies

• Auto-uit functie: OFF, ON (instrument schakelt automatisch uit als er gedurende 10 minuten geen toets wordt ingedrukt)

1. Wanneer u het instrument inschakelt, houdt u ingedrukt totdat en op het display verschijnen (configuratiemodus).
   • De instelbare functie wordt weergegeven. De huidige instelling knippert.
2. Druk meerdere keren op totdat de gewenste instelling knippert.
3. Druk op om de invoer te bevestigen.
   • Het instrument schakelt over naar de meetmodus.

Het product gebruiken

Om correcte metingen te garanderen: Houd het instrument horizontaal zodat de lichtsensor naar boven is gericht.

Het instrument inschakelen

• Druk op .
  • De meetmodus wordt geopend.

De displayverlichting inschakelen

Het instrument is ingeschakeld.

• Druk op .
  • De displayverlichting gaat automatisch uit als er gedurende 10 seconden geen toets wordt ingedrukt.

De parameter eenheid wijzigen

• Druk op totdat de gewenste eenheid verschijnt.

Instelbare eenheden

• lux
• ftc

De displayweergave wijzigen

Instelbare weergaven

• Huidige meting
• Hold: Metingen worden vastgehouden.
• Max: Maximumwaarden sinds het instrument voor het laatst is ingeschakeld of voor het laatst is gereset.
• Min: Minimumwaarden sinds het instrument voor het laatst is ingeschakeld of voor het laatst is gereset.

• Druk meerdere keren op totdat de gewenste weergave verschijnt.

Max./min. waarden resetten

1. Druk meerdere keren op totdat de gewenste weergave verschijnt.
2. Druk op en houd vast totdat verschijnt.
3. Herhaal stappen 1 en 2 voor alle waarden die moeten worden gereset.

Het instrument uitschakelen

• Druk op en houd vast totdat het display uitgaat.

Het product onderhouden

Batterijen vervangen

1. Om het batterijvak te openen, duwt u het batterijklepje omlaag.
2. Verwijder gebruikte batterijen en plaats nieuwe batterijen (2x 1,5 V type AAA). Let op de polariteit!
3. Om het batterijvak te sluiten, duwt u het batterijklepje terug.

De behuizing reinigen

• Reinig de behuizing met een vochtige doek (zeepsop) als deze vuil is.
  Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen!

Vragen en antwoorden

Vraag	Mogelijke oorzaken/oplossingen
Hi	Metingen buiten het meetbereik (te hoog: Houd u aan het toegestane meetbereik.
	Resterende capaciteit <10 min: Batterijen vervangen.

Als we uw vraag niet konden beantwoorden, neem dan contact op met uw dealer of de klantenservice van Testo. Contactgegevens zijn te vinden op de garantiekaart of op het internet op: www.testo.com

Veiligheid

Over dit document

• Besteed bijzondere aandacht aan informatie die wordt benadrukt door de volgende symbolen:

Belangrijk.

Persoonlijk letsel/schade aan apparatuur vermijden

• Gebruik het meetinstrument uitsluitend op de juiste manier, voor het beoogde doel en binnen de parameters die in de technische gegevens zijn gespecificeerd. Gebruik geen geweld.
• Bewaar het product nooit samen met oplosmiddelen, zuren of andere agressieve stoffen.
• Voer alleen het onderhoud en reparatiewerk uit dat in de documentatie wordt beschreven. Volg daarbij de voorgeschreven stappen. Gebruik uitsluitend OEM-reserveonderdelen van Testo.
