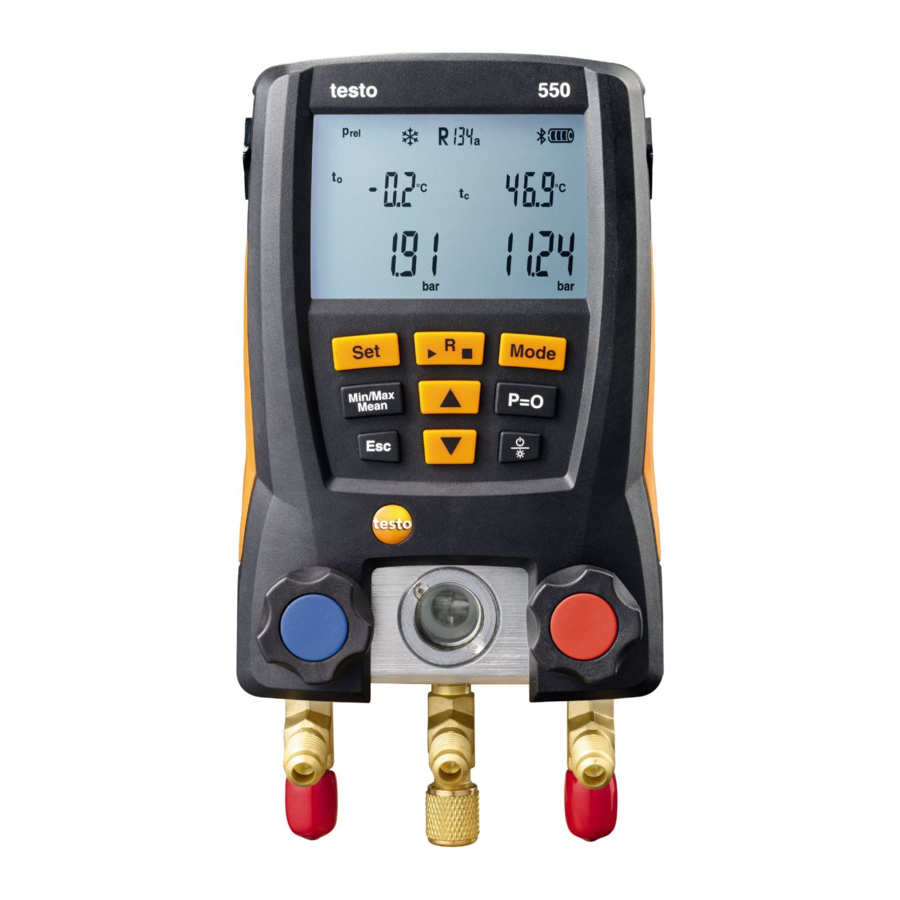

TESTO 550 - Snelstartgids digitale manifold

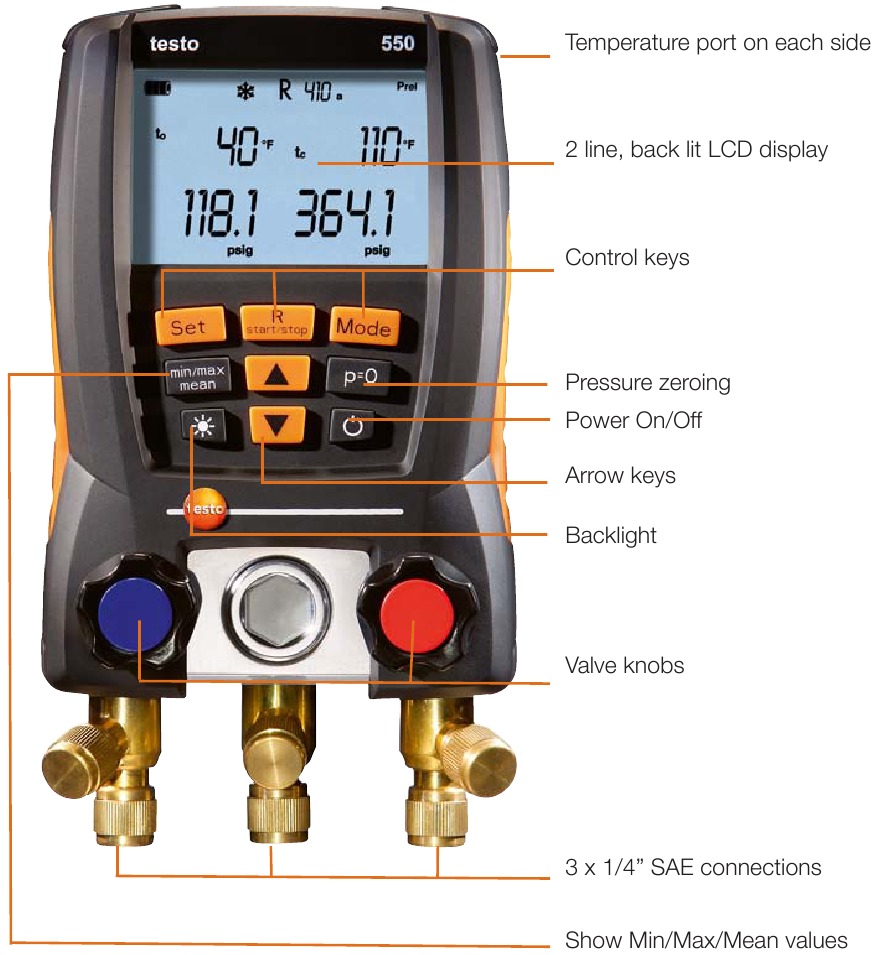

Overzicht

De batterijen vervangen

Testo 550 gebruikt 4x 1.5 V, AA-batterijen. Om de batterijen te vervangen, volgt u deze paar stappen hieronder:

1. Klap de haak uit.

2. Pak de clip vast, knijp hem samen en verwijder de dop.

3. Plaats/Vervang de batterijen. Let op de polariteit.

Aan / Uit zetten

1. Sluit sondes aan op de Testo 550 voordat u hem inschakelt.
2. Druk op de aan/uit-knop [ ] om de Testo 550 in te schakelen.
3. Alle displaysegmenten lichten op (2 s.)
4. Meetweergave wordt weergegeven
5. Druk op de aan/uit-knop om de Testo 550 uit te schakelen.

Het koelmiddel instellen

1. Druk op de [R, Start/Stop]-knop zodat u het vereiste koelmiddel kunt kiezen.

2. Gebruik de pijltjestoetsen [ ] om door de keuzes te scrollen.
3. Druk op de [R, Start/Stop]-knop om het gekozen koelmiddel in te stellen.

De eenheden / hoogte / modus instellen

1. Druk eenmaal op de [Set]-knop om naar het menu voor temperatuureenheden te gaan.

2. Kies de vereiste eenheden met de pijltjestoetsen [ ].
3. Druk voor de tweede keer op de [Set]-knop om de drukeenheden te kunnen kiezen.

4. Kies de gewenste eenheden met de pijltjestoetsen.
5. Druk voor de derde keer op de [Set]-knop om absolute of relatieve druk te selecteren.

6. Druk vier keer op de [Set]-knop, zodat u de barometrische druk in inHg kunt instellen.

7. Druk vijf keer op de [Set]-knop om de AC/R [ ], warmtepomp [ ] of Auto [ ] te selecteren. De automatische modus detecteert of de lagedrukzijde 15 psi hoger is dan de hogedrukzijde, en zal automatisch de weergave van de hoge/lagedrukzijdedrukken reserveren

8. Druk zes keer op de [Set]-knop om het [Set]-menu te verlaten.

Achtergrondverlichting

Testo 550 heeft een achtergrondverlichting om de weergave in donkere of heldere omstandigheden te verbeteren. Druk op de achtergrondverlichting [ ] knop om de achtergrondverlichting in te schakelen. Druk er nogmaals op om de achtergrondverlichting uit te schakelen.

Let op: rP kan verschillen van de begin- en eindtestdruk rP, aangezien de werkelijke rp wordt berekend op basis van de gaswetten.

Nuldruk instellen

Nul de druksensoren voor elk gebruik van de Testo 550.

1. Maak de slangaansluitingen los
2. Open de ventielknoppen om te bevestigen dat er geen druk in het manifold zit
3. Druk op de [p=0]-knop

De sensoren zijn nu op nul gezet en klaar voor meting.

Oververhitting / Onderkoeling

De Testo 550 berekent oververhitting en onderkoeling in realtime.

1. Sluit de temperatuursondes aan op de Testo 550.
2. Sluit de Testo 550 en de sondes aan op het airconditioning-, koel- of warmtepompsysteem.
3. Schakel de Testo 550 in.
4. U ziet nu de berekende verdamping en condensatie en temperatuur (Ev en Co) en systeemdrukken onder aan het display.

5. Druk eenmaal op de UP-pijl [ ] om het temperatuurverschil ( ) te zien.

6. Druk twee keer op de UP-pijl [ ] om de realtime oververhitting en onderkoeling (SH en SC) te zien.

7. Druk voor de derde keer op de UP-pijl [ ] om de realtime gemeten temperatuur (T1 en T2) te zien.

8. Druk nogmaals op de UP-pijl om terug te keren naar de berekende verdampings- en condensatietemperatuur. U kunt ook de DOWN-pijl gebruiken om tussen de menu's te schakelen, maar de volgorde wordt omgekeerd.

Lektest

De temperatuurgecompenseerde lektest wordt gebruikt om lekken in een AC/R- of warmtepompsysteem aan te geven.

1. Steek de temperatuursonde in de hoge kant van het instrument.
2. Terwijl het instrument is uitgeschakeld, houdt u tegelijkertijd de Set- en Mode-knop ingedrukt terwijl u de 550 inschakelt. Hierdoor wordt de oppervlaktecompensatie uitgeschakeld om een nauwkeurige omgevingstemperatuur te bieden. Temperatuuroppervlaktecompensatie wordt de volgende keer dat de 550 wordt ingeschakeld weer ingeschakeld.
3. Nul de druksensoren.
4. Sluit de Testo 550 aan op het systeem.
5. Druk eenmaal op de [Mode]-knop om naar de lektestmodus te gaan.

6. Druk nu op de [R, Start/Stop]-knop om de test te starten.
7. Druk op de pijltjestoetsen [ , ] om de gemeten temperatuur te zien.

8. De testduur is afhankelijk van de systeemgrootte.
9. Druk nogmaals op [R, Start/Stop] om de test te stoppen (Stopzetten).
10. De resultaten worden weergegeven.
11. Druk twee keer op de [Mode]-knop om terug te keren naar de normale meetmodus.

Vacuümindicatie

Testo 550 is in staat tot grove vacuümindicatie. De meting wordt uitgevoerd aan de lagedrukzijde.

1. Druk twee keer op de [Mode]-knop om naar het menu voor vacuümindicatie te gaan.

2. Start de evacuatie.
3. De 550 geeft het vacuüm aan de lagedrukzijde aan.

Vergeet niet dat de vacuümindicatie wordt uitgevoerd in inHg.
De Testo 550 heeft niet de resolutie om micron af te lezen en een aparte vacuümmeter wordt aanbevolen voor vacuümmeting.
1 inHg = 25.400 micron

Garantie

De Testo 550 heeft een garantie van twee jaar

Testo INC., 40 White Lake Road, Sparta, NJ 07871
(800) 227-0729, email: info@testo.com,
www.testoUSA.com/refrigeration
