TESTO 552 Handleiding

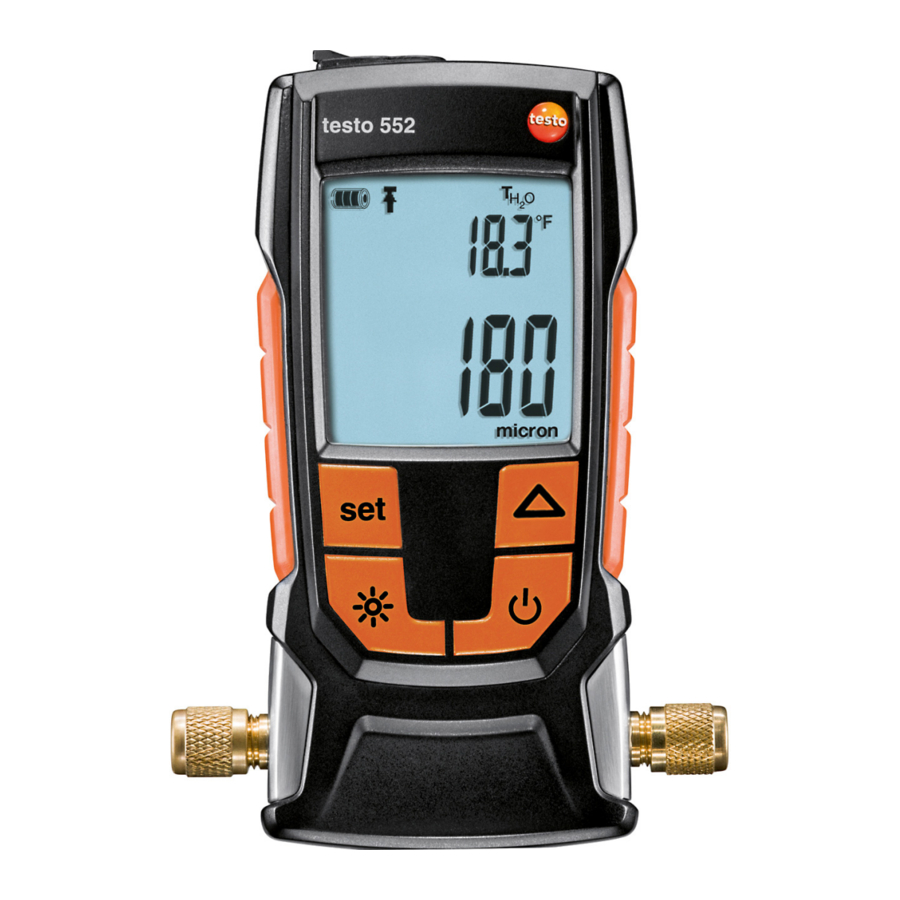

Beschrijving van het instrument

Gebruik

De testo 552 is een digitale vacuümmeter voor de nauwkeurige meting van extreem kleine drukken in het vacuümbereik. Hiermee kunt u de evacuatie (meestal tijdens inbedrijfstelling) van koelsystemen en warmtepompen controleren.
Met de testo 552 kunt u dus de actuele druk in een koelsysteem meten en zo informatie verzamelen over de mate van ontvochtiging en de verwijdering van vreemde stoffen (oliën, vreemde gassen, enz.).
Een vacuümmeter wordt altijd gebruikt in combinatie met een vacuümpomp (genereert het vacuüm). Er wordt ook vaak een manifold (analoog of digitaal) gebruikt om gecontroleerde toegang tot het koelsysteem te krijgen.

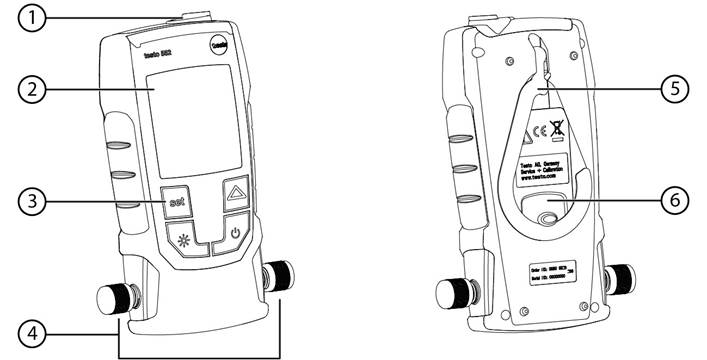

Instrumentoverzicht

	Element	Functie
1	MiniDIN-voelerbus	Kabelverbinding voor aansluiting op de testo 570.
2	Display	Geeft instrumentstatuspictogrammen, meeteenheden en meetwaarden weer.
3	Bedieningsknoppen	Instrumentbediening.
4	Aansluitingen 7/16" UNF, messing	Aansluiting van koelmiddelslangen, vacuümpomp, manifolds, enz..
5	Haak	Ophanginrichting
6	Batterijvak	Bevat twee AA-batterijen.

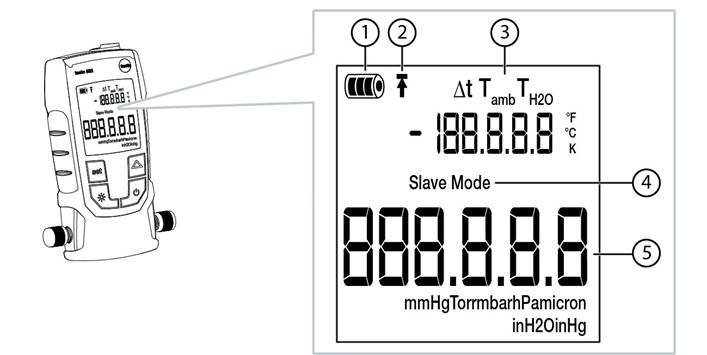

Weergaveoverzicht

		Element		Functie
1		Pictogram [ ]		Geeft de resterende batterijcapaciteit weer. >75% >50% >25% <10%
2		Pictogram [ ]		Er is een alarmdrempel ingesteld.
3		Temperatuurweergave		geselecteerde, actueel gemeten temperatuur Meetparameter: TH2O = verdampingstemperatuur van water Tamb = omgevingstemperatuur Δt = temperatuurverschil tussen verdampingstemperatuur van water en omgevingstemperatuur ingestelde eenheid (°C, °F)
4		Slave-modus		Verschijnt wanneer de testo 552 via een verbindingskabel is aangesloten op de testo 570 en de testo 570 in de evacuatiemodus staat.
5		Drukweergave		Geeft de actueel gemeten druk, de meetparameter en de ingestelde eenheid weer (mmHG, Torr, mbar, hPa, micron, inH2O, inHg).

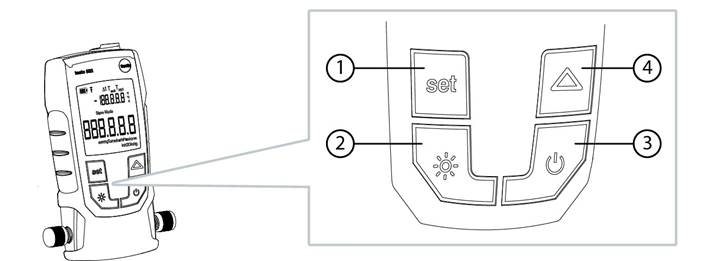

Overzicht bedieningstoetsen

	Element	Functie
1		Schakelt over naar de instellingen. Schakelt tussen de instellingsopties.
2		Schakelt de displayverlichting in of uit.
3		Schakelt het instrument in of uit.
4		Schakelt tussen de temperatuurweergaven. Navigeert in het menu Instellen.

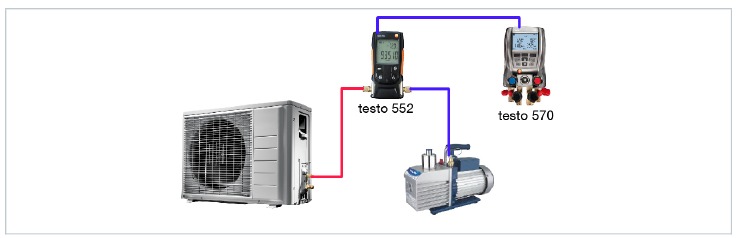

Overzicht aansluitmogelijkheden

Met betrekking tot de volgende aansluitmogelijkheden wordt de testo 570 gebruikt om een manifold weer te geven en kan de testo 552 als voeler via een MiniDIN-verbindingskabel worden gebruikt (zie optie 2).

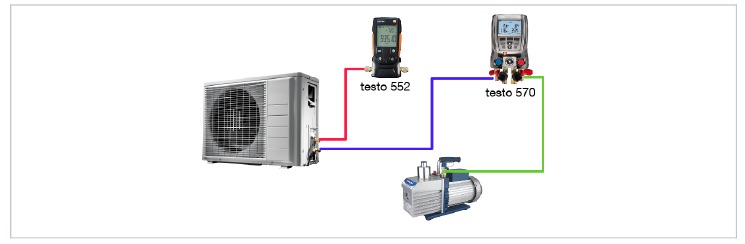

Optie 1 (aanbevolen)
De testo 552 wordt aangesloten op het punt dat zich het verst van de vacuümpomp bevindt. Dit zorgt ervoor dat er in het hele systeem een voldoende diep vacuüm wordt gecreëerd om eventueel aanwezig vocht of vreemde gassen te verwijderen.

Optie 2

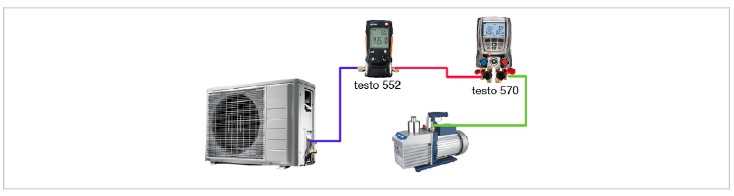

Optie 3

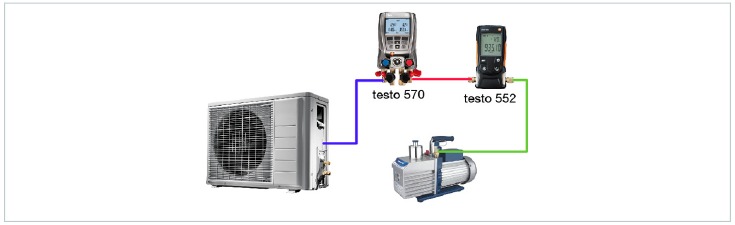

Optie 4

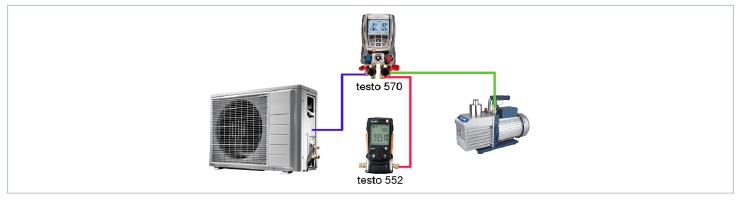

Optie 5

Bediening

Aansluiten

Gebruik altijd koelmiddelslangen die specifiek bedoeld zijn voor vacuümtrekken.

1. • Verwijder de afsluitdoppen.
   • Sluit de testo 552 aan op het circuit.

Instrument in- en uitschakelen

1. • Druk op .
     Het instrument wordt in- of uitgeschakeld.

Achtergrondverlichting in- en uitschakelen

1. • Schakel het instrument in.
   • Druk op .
     De achtergrondverlichting wordt in- of uitgeschakeld.

Eenheden en AutoOff instellen

Het instelmenu moet altijd volledig worden doorlopen, zelfs als er maar één parameter hoeft te worden gewijzigd.

1. Schakel het instrument in.

2. Druk op om de instellingen te wijzigen.

3. Druk op om de gewenste drukeenheid in te stellen.

4. Druk op .
   De eenheid is ingesteld.

   De display toont de temperatuureenheid.
5. Druk op om de gewenste temperatuureenheid in te stellen.

6. Druk op .
   De temperatuureenheid is ingesteld.
   De display toont de instelling voor de alarmdrempel.
   Het aanpassen van de alarmdrempel zorgt ervoor dat er een alarm wordt geactiveerd wanneer de ingestelde waarde wordt overschreden.

7. Druk op om de alarmdrempel in te stellen.

8. Druk op .
   De alarmdrempel is ingesteld.
   De display toont de AutoOff-instelling.


Als AutoOff is geactiveerd, schakelt het instrument uit na 2 uur waarin er geen knoppen zijn ingedrukt.

9. Druk op om AutoOff in of uit te schakelen.

10. Druk op .

    Alle instellingen zijn opgeslagen.
    De display verandert in de meetmodus.
    Het instrument kan nu worden gebruikt.


Temperatuurwaarden weergeven

1. Druk op om de temperatuurmeetparameter te wijzigen.

   De temperatuurmeetparameter schakelt tussen TH2O, Tamb en t.
   Het wordt weergegeven in K voor °C, en in °F voor °F.


Veldkalibratie

• Veldkalibratie moet worden uitgevoerd bij <15 hPa, veldkalibratie is niet mogelijk bij omgevingsdruk.
• De aangesloten vacuümpomp moet idealiter een minimale restdruk van <0,1hPa kunnen creëren.
• Veldkalibratie stemt de testo 552 af op uw vacuümpomp.

1. • Sluit de vacuümpomp aan op een poort van de testo 552.
   • Sluit de tweede poort af met de afsluitdop.
   • Start de vacuümpomp.
2. • Wacht tot de minimale druk is bereikt.
   • Druk op en tegelijkertijd gedurende minstens 3 seconden.
     De testo 552 wordt op nul gezet en de veldkalibratie is voltooid.

Kalibratie met referentie vacuümmeter

• Kalibratie moet worden uitgevoerd bij <15 hPa (<11250 micron), kalibratie is niet mogelijk bij omgevingsdruk.
• U hebt een referentie vacuümmeter nodig.

1. • Sluit de vacuümpomp aan op een poort van de referentie vacuümmeter.
   • Sluit de testo 552 parallel aan.
   • Start de vacuümpomp.
2. • Wacht tot de minimale druk is bereikt. (Duur ca. 2 min)
   • Druk op en tegelijkertijd gedurende minstens 3 seconden.
   • Gebruik de -toets om de aflezing van de referentie vacuümmeter in te voeren (bijv. 150 micron/0,2 hPa).
   • Druk op de testo 552 op en tegelijkertijd gedurende minstens 3 seconden.
     De testo 552 is gekalibreerd en de kalibratie is voltooid.

Werken als een sensor op de testo 570

De testo 552 heeft geen eigen opslag- of overdrachtfunctie.
Door de testo 552 aan te sluiten op de testo 570, worden de gegevens overgedragen naar de testo 570. Vanaf daar kunnen de gegevens worden opgeslagen of beheerd via de EasyKool-software.
In combinatie met de testo 570 kan de testo 552 worden gebruikt als een hoge precisie vacuümsensor, indien aangesloten op de voorkant van de testo 570 met behulp van de verbindingskabel 0554 5520. Firmwareversie 1.09 of hoger moet hiervoor geïnstalleerd zijn.
Voordat beide instrumenten worden aangesloten, moet de testo 552 worden ingeschakeld en moet dezelfde drukeenheid op beide instrumenten worden ingesteld.
De testo 570 maakt pas verbinding met de testo 552 nadat de vacuümmodus is geactiveerd. Bij gebruik als sensor kan de testo 552 niet worden bediend, alle toetsen zijn gedeactiveerd.
Om de metingen van de testo 552 via de testo
570 in de EasyKool-software te kunnen gebruiken, hebt u EasyKool-softwareversie 4.0 of hoger nodig.

1. • Sluit de verbindingskabel aan op de MiniDIN-sensorbus van de testo 552.

2. • Sluit de verbindingskabel aan op de MiniDIN-sensorbus aan de voorzijde van de testo 570.
3. • Stel op de testo 570 de vacuümmodus in.
     De testo 552 schakelt over naar de Slave-modus.
     De toetsen van de testo 552 zijn gedeactiveerd.
     De metingen worden verzonden naar de testo 570.

4. • Verwijder de verbindingskabel.
     De testo 552 verlaat de Slave-modus

Onderhoud

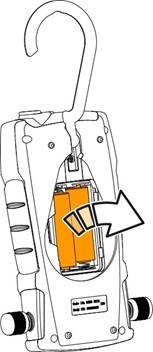

Batterijen vervangen

1. Schakel het instrument uit.
2. Klap de haak omhoog.
3. Open het batterijvak.
4. Verwijder de batterijen.
5. Plaats nieuwe batterijen, let op de aanduidingen in het batterijvak.
6. Sluit het batterijvak.
7. Klap de haak omlaag.

Het instrument reinigen

LET OP
Agressieve reinigingsmiddelen of oplosmiddelen. De sensor kan beschadigd raken!

• De sensor mag niet worden gereinigd.

LET OP
Agressieve reinigingsmiddelen of oplosmiddelen. Het instrument kan beschadigd raken!

• - Reinig alleen de behuizing van het instrument.
• - Gebruik milde huishoudelijke reinigingsmiddelen of een sopje.

• Sluit de aansluitingen af met de afsluitdoppen.
• Sluit het deksel van het batterijvak.

1. Veeg de behuizing van het instrument af met een vochtige doek. Gebruik hiervoor milde huishoudelijke reinigingsmiddelen of een sopje.


Vragen en antwoorden

Als we uw vraag niet hebben kunnen beantwoorden, neem dan contact op met uw dealer of de klantenservice van Testo. U vindt de contactgegevens op de achterkant van dit document of op de website www.testo.com/service-contact

Accessoires en reserveonderdelen

Veiligheid

Over dit document

• De gebruiksaanwijzing is een integraal onderdeel van het instrument.
• Bewaar dit document gedurende de gehele levensduur van het instrument.
• Gebruik altijd de volledige originele gebruiksaanwijzing.
• Lees deze gebruiksaanwijzing zorgvuldig door en raak vertrouwd met het product voordat u het in gebruik neemt.
• Besteed bijzondere aandacht aan de veiligheidsinstructies en waarschuwingen om letsel en schade aan het product te voorkomen.

Veiligheid

Algemene veiligheidsinstructies

• Gebruik dit instrument alleen op de juiste manier, voor het beoogde doel en binnen de parameters die in de technische gegevens zijn gespecificeerd.
• Oefen geen kracht uit om het instrument te openen.
• Gebruik het instrument niet als er tekenen van schade zijn aan de behuizing, de netvoeding of de aangesloten kabels.
• Neem altijd de lokaal geldende veiligheidsvoorschriften in acht bij het uitvoeren van metingen. Er kunnen ook gevaren ontstaan door te meten objecten of de meetomgeving.
• Bewaar het product niet samen met oplosmiddelen.
• Gebruik geen droogmiddelen.
• Voer alleen onderhouds- en reparatiewerkzaamheden aan dit instrument uit die in deze documentatie worden beschreven. Volg de voorgeschreven stappen exact.
• Gebruik alleen originele reserveonderdelen van Testo.

Batterijen

• Onjuist gebruik van batterijen kan ertoe leiden dat de batterijen worden vernield of letsel veroorzaken als gevolg van stroomstoten, brand of ontsnappende chemicaliën.
• Gebruik alleen de meegeleverde batterijen in overeenstemming met de instructies in de gebruiksaanwijzing.
• Sluit de batterijen niet kort.
• Haal de batterijen niet uit elkaar en breng er geen wijzigingen aan.
• Stel de batterijen niet bloot aan zware schokken, water, vuur of temperaturen hoger dan 60°C.
• Bewaar de batterijen niet in de buurt van metalen voorwerpen.
• Gebruik geen lekkende of beschadigde batterijen.
• In geval van contact met accuzuur: spoel de betreffende plekken grondig met water en raadpleeg indien nodig een arts.
• Haal de batterijen onmiddellijk uit het instrument als ze niet goed werken of als ze tekenen van oververhitting vertonen.
• Verwijder alle batterijen uit het instrument als het langere tijd niet wordt gebruikt.

Let altijd op alle informatie die wordt aangeduid met de volgende waarschuwingen. Voer de gespecificeerde voorzorgsmaatregelen uit!

Display	Uitleg
	Geeft mogelijk ernstig letsel aan.
	Geeft mogelijk licht letsel aan.
LET OP	Geeft mogelijke schade aan apparatuur aan.

Technische gegevens

Functie	Waarden
Absolute druksensor (absoluut)	max. 6 bar (87 psi)
	LET OP Druk overschreden. Vernietiging van de absolute druksensor! De maximale waarde niet overschrijden.
Vacuüm meetbereik	1100 - 0 mbar / 825080 - 0 micron
Sensoroverbelasting (relatief)	5 bar / 72 psi
Vacuümresolutie	0.01 hPa / 10 micron
Vacuüm nauwkeurigheid (bij 22°C, na veldkalibratie, betrouwbaarheidsniveau 95%)	0 tot 1.33 hPa / 0 tot 1000 micron: tot ±10 micron 0 tot 200 hPa / 0 tot 150000 micron: ±0.3% FS = ±0.6 hPa 200 tot 1100 hPa / 150000 tot 825080 micron: ±0.3% FS = ±3.3 hPa
Bedrijfstemperatuur	-20 tot 50°C / -4 tot 122°F
Opslagtemperatuur	-20 tot 50°C / -4 tot 122°F
Temperatuur meetbereik	-20 tot 50°C / -4 tot 122°F
Temperatuur resolutie	0.1°C / 0.1°F
Levensduur batterij	2400 u (2x AA) (ongeveer 130 u met achtergrondverlichting geactiveerd)
Beschermingsklasse	IP 42
Parameter	mmHG, Torr, mbar, hPa, micron, inH2O, inHg. Pa
Meetcyclus	0.5 sec
Sensor	1× absolute druksensor
Aansluitingen	2× 7/16" UNF - 1x MiniDIN (t570)
Garantie	2 jaar Garantievoorwaarden: zie website www.testo.com/warranty

Instelwaarden alarmdrempel
