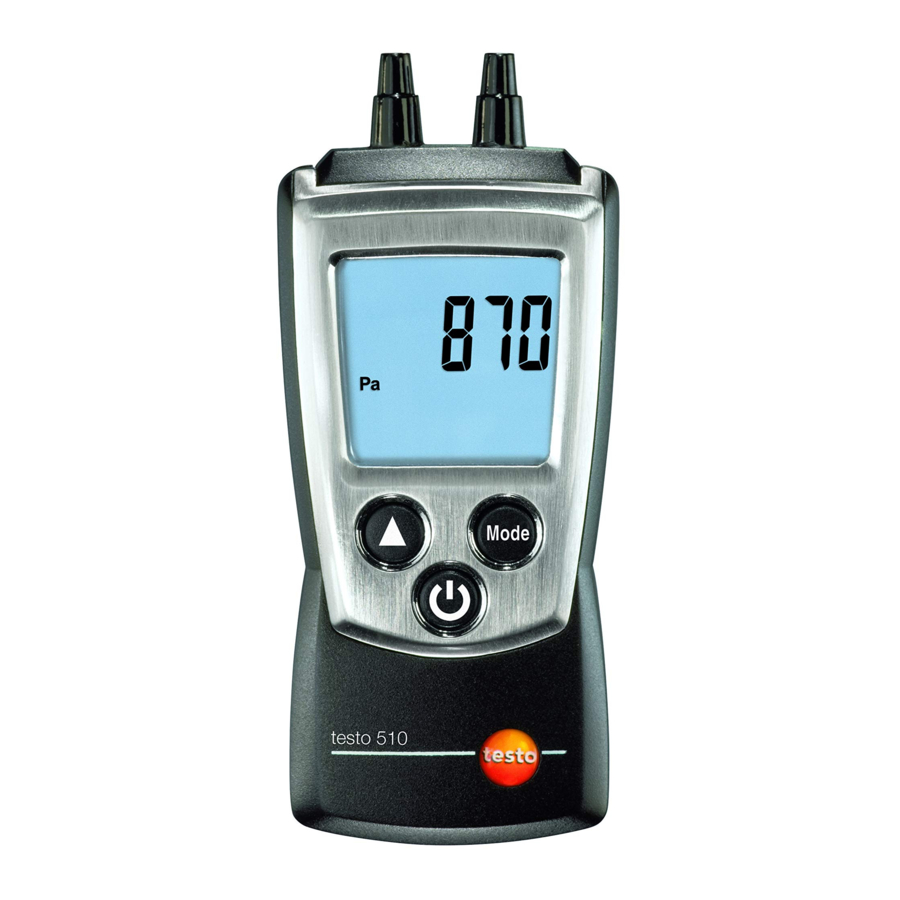

TESTO 510 Handleiding

Inhoud

1 Korte handleiding testo 510
2 Specificaties
3 Productomschrijving
4 Eerste stappen
5 Het product gebruiken
6 Het product onderhouden
7 Tips en hulp
8 Veiligheid en milieu
9 Download handleiding
10 In andere talen

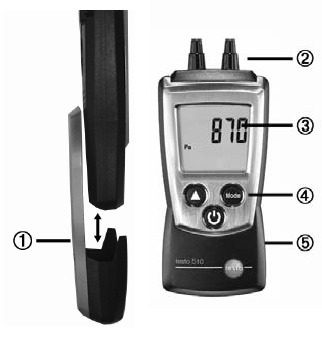

Korte handleiding testo 510

Beschermkap: Parkeerstand
Aansluitnippel differentiële druksensor
Display
Bedieningstoetsen
Batterijvak, houdmagneten (aan de achterkant)

Basisinstellingen
Instrument uit > ingedrukt houden 2s > selecteer met ( ), bevestig met ( ):
Eenheid van druk/snelheid: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG, m/s, fpm > Dichtheid van het medium (Density) > Auto-off functie: OFF, ON

Het instrument inschakelen
Druk op .

De displayverlichting inschakelen ( ( gedurende 10 seconden)
Instrument aan > druk op

Selecteer displaymodus
Instrument aan > selecteer met :
Huidige meetwaarde > Hold: Metingen worden vastgehouden > Max: Maximale waarden > Min: Minimale waarden > Hold Avg: Getimede gemiddelde waarde berekening, zie hieronder

Getimede gemiddelde waarde berekening voor flow

Druk meerdere malen op , totdat Hold en Avg verschijnen > Houd ingedrukt totdat verschijnt > Loslaten start de gemiddelde waarde berekening, de huidige meetwaarden worden weergegeven > Meting beëindigen: druk op , de gemiddelde waarde wordt weergegeven.

Het instrument uitschakelen:
Instrument aan > houd ingedrukt 2s.

Specificaties

Functies en gebruik
De testo 510 is een differentiële druk meetinstrument. Het wordt normaal gesproken gebruikt om kleine verschillen in druk te meten (bijv. om de filterdoorlaatbaarheid te controleren), gasflow drukmeting, fijne trekmeting evenals flow snelheid meting met een Pitotbuis.

Technische gegevens

Meetgegevens

Sensor: Differentiële druksensor
Parameters: Pa, hPa, mbar, mmH 2 O, mmHg, inHG, inH 2 O, psi, m/s, fpm
Meetbereiken: 0...100 hPa, 0...40.15 inH 2 O
Resoluties: 0.01 hPa, 0.01 inH 2 O
Nauwkeurigheden (Nominale temperatuur 22°C, ±1 Digit): ±0.03 hPa (0...0.30 hPa), ±0.05 hPa (0.31...1.00 hPa), ±(0.1 hPa+1.5% van meetwaarde) (rest van bereik), ±0.01 inH 2 O (0...0.12 inH 2 O), ±0.02 inH 2 O (0.13...0.40 inH 2 O), ±(0.04 inH 2 O +1.5% van meetwaarde) (rest van bereik)
Meetsnelheid: 0.5 s

Verdere instrumentgegevens

Beschermingsklasse: IP40
Pitot-factor: 1
Omgevingsomstandigheden: 0...50°C, 32...122°F
Opslag/transport omstandigheden: -40...70°C, -40...158°F
Spanningsvoorziening: 2x 1.5 V type AAA
Levensduur batterij: 50 uur (zonder displayverlichting)
Afmetingen: 119x46x25mm / 4.7x1.8x1.0 in (incl. beschermkap)
Gewicht: 90 g / 3.2 oz (incl. batterijen en beschermkap)

Richtlijnen, normen en tests

EG-richtlijn: 2004/108/EEG

Productomschrijving

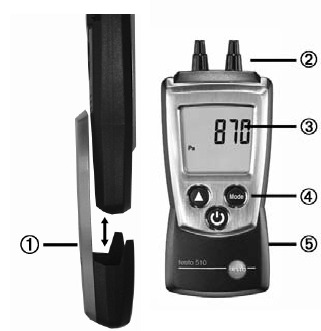

In één oogopslag

Beschermkap: Parkeerstand
Aansluitnippel differentiële druksensor
Display
Bedieningstoetsen
Batterijvak, houdmagneten (aan de achterkant)

Eerste stappen

Batterijen plaatsen:

Om het batterijvak te openen, duwt u de batterijklep omlaag.
Plaats de batterijen (2x 1.5 V type AAA). Let op de polariteit!
Om het batterijvak te sluiten, duwt u de batterijklep terug op zijn plaats.

Basisinstellingen (configuratiemodus):

Instelbare functies

Eenheid van druk/snelheid: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG, m/s, fpm
Alleen als er een snelheidseenheid is geselecteerd: Dichtheid van het medium (Density): Pas knipperende getallen aan met , ga naar het volgende nummer met
Auto-off functie: OFF, ON (instrument schakelt automatisch uit als er gedurende 10 minuten geen toets wordt ingedrukt)

Wanneer u het instrument inschakelt, houdt u ingedrukt totdat en op het display verschijnen (configuratiemodus).
- De instelbare functie wordt weergegeven. De huidige instelling knippert.
Druk meerdere keren op ( ) totdat de gewenste instelling knippert.
Druk op ( ) om de invoer te bevestigen.
Herhaal stappen 2 en 3 voor alle functies.
- Het instrument schakelt over naar de meetmodus.

Het product gebruiken

Om de snelheid te kunnen meten, moeten de eenheid van dichtheid en de dichtheidswaarde correct zijn ingesteld, zie hoofdstuk 'Eerste stappen', sectie 'Basisinstellingen (configuratiemodus)'.

Het instrument inschakelen:

Druk op .
- De meetmodus wordt geopend.

De displayverlichting inschakelen:
Het instrument is ingeschakeld.

Druk op .
- De displayverlichting gaat automatisch uit als er gedurende 10 seconden geen toets is ingedrukt.

Het meetinstrument op nul zetten:
De meetwaarden kunnen worden vervalst door een verandering in de positie van het meetinstrument. Na het nullen mag de positie van het meetinstrument niet meer worden veranderd. Voer voor elke meting een nulling uit om een verkeerde positionering of een langdurige nulpuntverschuiving te compenseren. Nullen is alleen mogelijk in een bereik van 0...25% van het meetbereik.
Het instrument kan alleen worden genuld in het bereik tot 10 hPa.

Druk op .
- De nulling vindt plaats.

De displayweergave wijzigen:
Instelbare weergaven

Huidige meting
Hold: Metingen worden vastgehouden.
Max: Maximale waarden sinds het instrument voor het laatst is ingeschakeld of voor het laatst is gereset.
Min: Minimale waarden sinds het instrument voor het laatst is ingeschakeld of voor het laatst is gereset.
Hold Avg: Berekening van de getimede gemiddelde waarde, zie hieronder.
- Druk meerdere keren totdat de gewenste weergave verschijnt.

Getimede gemiddelde waarde berekening voor flow:
Functie alleen beschikbaar wanneer de eenheid m/s of fpm is ingesteld.

Druk meerdere keren, totdat Hold en Avg in het display verschijnen. Het laatste resultaat van de gemiddelde waarde berekening wordt weergegeven.

Als de gemiddelde waarde berekening is uitgevoerd sinds de laatste keer dat het instrument is ingeschakeld, wordt het laatste resultaat weergegeven.

Houd ingedrukt totdat knippert. Loslaten start automatisch de gemiddelde waarde berekening, de huidige metingen worden weergegeven.
Beëindig de meting: druk op . De gemiddelde waarde wordt weergegeven.
- Voor verdere gemiddelde waarde berekeningen: houd ingedrukt.
Beëindig de gemiddelde waarde berekening: druk kort op .

Max/Min waarden resetten:

Druk meerdere keren totdat de gewenste weergave verschijnt.
Druk en houd ingedrukt totdat verschijnt.
Herhaal stappen 1 en 2 voor alle waarden die moeten worden gereset.

Het instrument uitschakelen:

Druk en houd ingedrukt totdat het display uitgaat.

Het product onderhouden

Batterijen vervangen:

Om het batterijvak te openen, duwt u het batterijklepje omlaag.
Verwijder de gebruikte batterijen en plaats nieuwe batterijen (2x 1,5 V type AAA). Let op de polariteit!
Om het batterijvak te sluiten, duwt u het batterijklepje terug.

De behuizing reinigen:

Reinig de behuizing met een vochtige doek (zeepsop) als deze vuil is. Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen!

Tips en hulp

Vragen en antwoorden

Vraag	Mogelijke oorzaken/oplossingen
Hi of Lo	Metingen buiten het meetbereik (te hoog, te laag): Houd u aan het toegestane meetbereik.
	Restcapaciteit <10 min: Vervang de batterijen.

Als we uw vraag niet hebben kunnen beantwoorden, neem dan contact op met uw dealer of de Testo klantenservice.

Veiligheid en milieu

Over dit document

Lees deze documentatie aandachtig door en maak uzelf vertrouwd met het product voordat u het in gebruik neemt. Bewaar dit document zodat u het indien nodig kunt raadplegen. Geef deze documentatie door aan eventuele volgende gebruikers van het product.
Besteed bijzondere aandacht aan informatie die wordt benadrukt door de volgende symbolen:

Vermijd persoonlijk letsel/schade aan de apparatuur

Bedien het meetinstrument alleen correct, voor het beoogde doel en binnen de parameters die zijn gespecificeerd in de technische gegevens. Gebruik geen geweld.
Bewaar het product nooit samen met oplosmiddelen, zuren of andere agressieve stoffen.
Voer alleen het onderhouds- en reparatiewerk uit dat in de documentatie wordt beschreven. Volg daarbij de voorgeschreven stappen. Gebruik alleen OEM-reserveonderdelen van Testo.

Sterke magneten. Schade aan andere instrumenten!
- Houd een veilige afstand aan tot producten die door magnetisme kunnen worden beschadigd (bijv. monitoren, computers, pacemakers, creditcards).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TESTO 510 Handleiding
