TESTO 310 Handleiding

Veiligheid en milieu

Over dit document

Gebruik

• Lees deze documentatie zorgvuldig door en raak vertrouwd met het product voordat u het in gebruik neemt. Besteed bijzondere aandacht aan de veiligheidsinstructies en waarschuwingen om letsel en schade aan de producten te voorkomen.
• Houd dit document bij de hand, zodat u het indien nodig kunt raadplegen.
• Geef deze documentatie door aan eventuele volgende gebruikers van het product.

Let altijd op informatie die is gemarkeerd met de volgende waarschuwingen met waarschuwingspictogrammen. Neem de aangegeven voorzorgsmaatregelen.

Weergave	Uitleg
	geeft mogelijk lichte verwondingen aan
LET OP	geeft omstandigheden aan die kunnen leiden tot schade aan de producten

Symbolen en schrijfstandaarden

	Opmerking: Basis- of verdere informatie.
1. ... 2. ...	Actie: meer stappen, de volgorde moet worden aangehouden.
>...	Actie: een stap of een optionele stap.
-...	Resultaat van een actie.
[OK]	Bedieningstoetsen van het instrument of knoppen van de programma-interface.

Veiligheid garanderen

> Gebruik het product alleen op de juiste manier, voor het beoogde doel en binnen de parameters die in de technische gegevens zijn gespecificeerd. Gebruik geen geweld.

> Gebruik het instrument niet als er tekenen van schade zijn aan de behuizing, de netvoeding of de voedingskabels.

> Voer geen contactmetingen uit op niet-geïsoleerde, onder spanning staande onderdelen.

> Bewaar het product niet samen met oplosmiddelen. Gebruik geen droogmiddelen.

> Voer alleen de onderhouds- en reparatiewerkzaamheden aan dit instrument uit die in de documentatie worden beschreven. Volg de voorgeschreven stappen nauwkeurig. Gebruik alleen originele reserveonderdelen van Testo.

> Alle verdere of extra werkzaamheden mogen alleen worden uitgevoerd door bevoegd personeel. Anders weigert Testo de verantwoordelijkheid te aanvaarden voor de goede werking van het meetinstrument na reparatie en voor de geldigheid van certificeringen.

> Gebruik het apparaat alleen in gesloten, droge ruimtes en bescherm het tegen regen en vocht.

> Temperaturen die op sondes/sensoren worden vermeld, hebben alleen betrekking op het meetbereik van de sensoren. Stel handgrepen en voedingskabels niet bloot aan temperaturen hoger dan 70°C, tenzij ze uitdrukkelijk zijn toegestaan voor hogere temperaturen.

> Er kunnen ook gevaren ontstaan door de te meten systemen of de meetomgeving: Neem de veiligheidsvoorschriften in acht die in uw regio gelden bij het uitvoeren van de metingen.

Gebruik gedestilleerd water of, als alternatief, milde oplosmiddelen om de rookgasanalysator te reinigen.

Bewaar geen voorwerpen die in contact zijn geweest met oplosmiddelen en/of ontvetters in de koffer. Verdampende of lekkende oplosmiddelen en/of ontvetters kunnen schade veroorzaken aan het instrument en aan de sensoren.

Het gebruik van sterke of agressieve alcohol of remreiniger kan leiden tot schade aan het instrument.

Zuur in de sensoren.
Kan chemische brandwonden veroorzaken.

• Open de sensoren niet.
  Bij oogcontact: Spoel het getroffen oog gedurende 10 minuten grondig onder stromend water, houd de oogleden wijd open en bescherm het niet-aangetaste oog. Verwijder indien mogelijk contactlenzen.

Poeder in de sensorfilters.
Kan irritatie van de huid, ogen of luchtwegen veroorzaken.

• Open de sensorfilters niet.
  Bij oogcontact: Spoel het getroffen oog gedurende 10 minuten grondig onder stromend water, houd de oogleden wijd open en bescherm het niet-aangetaste oog.
  Verwijder indien mogelijk contactlenzen.
  Bij huidcontact: Verwijder de besmette kleding van de gewonde persoon en zorg voor zelfbescherming. Spoel de aangetaste huidgedeelten gedurende ten minste 10 minuten onder stromend water.
  Inademing: Ga naar de frisse lucht en zorg ervoor dat de ademhaling niet wordt belemmerd. Inslikken: Spoel de mond en spuug de vloeistof uit. Indien bij bewustzijn, drink 1 glas water (ca. 200 ml). Probeer geen braken op te wekken.

> Onjuist gebruik van oplaadbare batterijen kan leiden tot vernieling of letsel door middel van stroomstoten, brand of ontsnappende chemicaliën. De volgende instructies moeten worden nageleefd om dergelijke gevaren te voorkomen:

• Alleen gebruiken in overeenstemming met de aanwijzingen in de handleiding.
• Niet kortsluiten, uit elkaar halen of aanpassen.
• Niet blootstellen aan zware schokken, water, vuur of temperaturen boven 60°C.
• Niet in de buurt van metalen voorwerpen bewaren.
• Gebruik geen lekkende of beschadigde oplaadbare batterijen. In geval van contact met batterijzuur: Was het getroffen gebied grondig met water en raadpleeg indien nodig een arts.
• Alleen opladen in het instrument of het aanbevolen laadstation.
• Stop het laadproces onmiddellijk als dit niet binnen de aangegeven tijd is voltooid.
• In geval van onjuiste werking of tekenen van oververhitting, verwijder de oplaadbare batterij onmiddellijk uit het meetinstrument/laadstation.

  Oplaadbare batterij kan heet zijn!

Het milieu beschermen

> Gooi defecte oplaadbare batterijen/lege batterijen weg in overeenstemming met de geldende wettelijke voorschriften.

> Stuur het product aan het einde van zijn levensduur naar de gescheiden inzameling van elektrische en elektronische apparaten (neem de plaatselijke voorschriften in acht) of stuur het product terug naar Testo voor verwijdering.

Specificaties

Gebruik

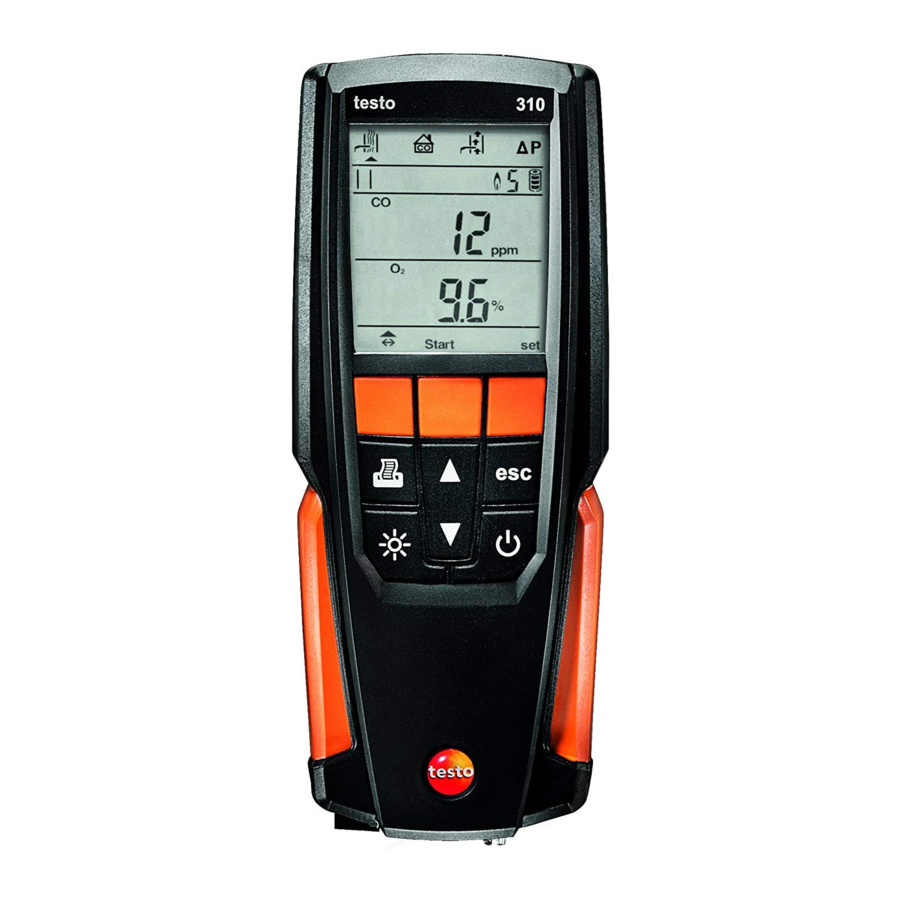

De testo 310 is een handmeetinstrument voor de professionele rookgas analyse van verbrandingsinstallaties:

• Kleine verbrandingsinstallaties (olie, gas, hout)
• Lagetemperatuur- en condensatieketels
• Gaswaterverwarmers
  Deze systemen kunnen worden afgesteld met behulp van de testo 310 en worden gecontroleerd op naleving van de toepasselijke grenswaarden.
  De volgende taken kunnen ook worden uitgevoerd met behulp van de testo 310:
• Het regelen van de O2-, CO- en CO2-waarden in verbrandingsinstallaties om een optimale werking te garanderen.
• Trekmeting.
• Het meten en regelen van de gasstroomdruk in gaswaterverwarmers.
• Omgevings-CO-meting.

De testo 310 mag niet worden gebruikt:

• als een veiligheids-(alarm)apparaat

Technische gegevens

Meetbereiken en resolutie

Meetparameter	Meetbereik	Resolutie	Nauwkeurigheid	Reactietijd t90 @ 22°C
O2	0,0 tot 21,0 vol.%	0,1 vol.%	±0,2 vol.%	30s
CO	0 tot 4000 ppm	1 ppm	±20 ppm (0...400 ppm) ±5% v. Mw. (401...2000 ppm) ±10% v. Mw. (2001...4000 ppm)	60s
COamb	0 tot 4000 ppm	1 ppm	±20 ppm (0...400 ppm) ±5% v. Mw. (401...2000 ppm) ±10% v. Mw. (2001...4000 ppm)	60s
Trek	-20,00 tot 20,00 hPa	0,01 hPa	± 0,03hPa (-3,00 tot 3,00 hPa) ±1,5% van meetw. (rest van het bereik)	-
ΔP	-40,0 tot 40,0 hPa	0,1 hPa	± 0,5hPa	-
Rookgastemperatuur	0,0 tot 400,0°C	0,1°C	± 1°C (0,0 tot 100,0°C) ± 1,5% van meetw. (>100°C)	<50s
Omgevingstemperatuur	-20,0 tot 100,0°C	0,1°C	± 1°C	<50s

Overige instrumentgegevens

Rookgasanalysator

Kenmerk	Waarden
Opslag- en transporttemperatuur	-20 tot 50°C
Bedrijfstemperatuur	-5 tot 45°C
Stroomvoorziening	Oplaadbare batterij: 1500mAh Netvoeding: 5 V/1 A
Beschermingsklasse	IP40
Gewicht incl. sonde	ca. 700g
Afmetingen	201 x 83 x 44 mm
Laadtijd batterij	ca. 8 uur
Levensduur oplaadbare batterij	> 8 uur (pomp aan, 20°C omgevingstemperatuur)
EU-richtlijn	2014/30/EC

Productomschrijving

Meetinstrument

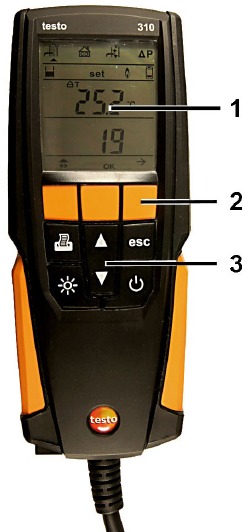

Vooraanzicht

1. Display
2. Functietoetsen
3. Toetsenblok

Toetsenblok

Knop	Functies
[]	Meetinstrument in- / uitschakelen
[OK] Voorbeeld	Functietoets (oranje, 3x), relevante functie wordt op het display getoond
[▲]	Waarde verhogen, parameter selecteren
[▼]	Waarde verlagen, parameter selecteren
[esc]	Terug, printproces annuleren
[ ]	Displayverlichting in-/uitschakelen
[ ]	Gegevens verzenden naar de Testo protocolprinter.

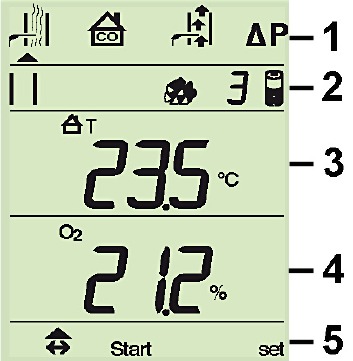

Display

1. Meettype (een pijl markeert het geactiveerde meettype):

Icoon	Meting
	Rookgas (icoon zichtbaar als het instrument is uitgeschakeld)
	Omgevings-CO (icoon zichtbaar als het instrument is uitgeschakeld)
	Trek (icoon zichtbaar als het instrument is uitgeschakeld)
	Verschildruk (icoon zichtbaar als het instrument is uitgeschakeld)

2. Status:

Icoon	Betekenis
	Meetgaspomp (icoon zichtbaar als het instrument is uitgeschakeld) De binnenste segmenten lichten afwisselend op wanneer de meetgaspomp draait.
	Fout Knippert als er een fout optreedt, er wordt ook een foutcode weergegeven.
	Printen Licht op tijdens de gegevensoverdracht naar de rapportprinter
	Configuratiemenu openen
	Brandstoftype / brandstofnummer Afhankelijk van de ingestelde brandstof licht een van de iconen (vaste brandstof, olie, gas) en het bijbehorende brandstofnummer op.
	Batterijcapaciteit. Indicatie van de resterende capaciteit van de oplaadbare batterij door vulniveau van het batterijpictogram: 3 segmenten 75-100% 2 segmenten 50-75% 1 segment 25-50% geen segment <25%

3. Regel 1 uitlezen
   Zie gebiedsversies.
4. Regel 2 uitlezen
   Zie gebiedsversies.
5. Toewijzing functietoets:

Icoon	Mogelijke toewijzing
	Linker functietoets: Meettype selecteren
OK Start Stop	Middelste functietoets: Invoer bevestigen Meting starten Meting stoppen
Set →		Rechter functietoets: Configuratiemenu openen Overschakelen naar de volgende parameter:

Aansluitingen

1. Oplaadcontact voor netvoeding (Micro USB)
2. Kabel naar de rookgassonde
3. Gasuitlaat

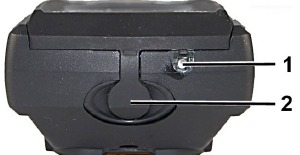

Condenswateruitlaat/interface

1. Infraroodinterface
2. Condenswateruitlaat

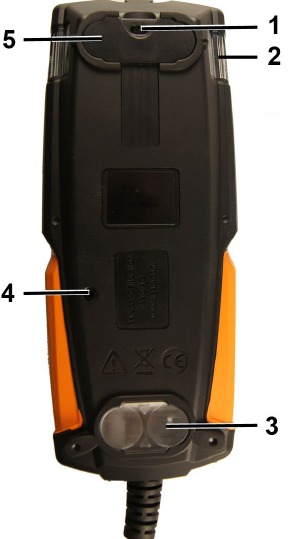

Achteraanzicht

1. Bevestiging voor draagriem
2. Condenswaterafscheider
3. Magneethouder
4. Gasuitlaat
5. Magneethouder

Magnetisch veld
Kan schadelijk zijn voor mensen met pacemakers.
> Houd een minimale afstand van 10 cm aan tussen de pacemaker en het instrument.

LET OP
Magnetisch veld

Schade aan andere apparaten!
> Houd een veilige afstand tot producten die beschadigd kunnen raken door de effecten van magnetisme (bijv. monitoren, computers of creditcards).

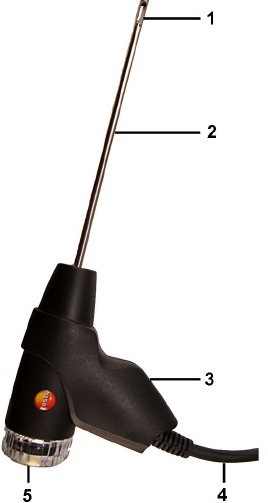

Rookgassonde

1. Thermokoppel
2. Meetbuis
3. Probehandgreep
4. Aansluitkabel
5. Verwijderbare filterkamer met venster, fijnstoffilter en afsluitplug voor verschildrukmeting

Gebiedsversies

Het instrument kan worden geconfigureerd voor 5 gebiedsversies. Landspecifieke berekeningsformules, bijbehorende meetparameters en brandstoffen worden met deze instelling geactiveerd. Ook de instelling beïnvloedt de datum- en tijdnotatie. De gebiedsversie wordt ingesteld in het instrumentconfiguratiemenu / inbedrijfstelling, zie Instrumentconfiguratiemenu / inbedrijfstelling.

Gebiedsversie (ArEA)	Landen (aanbe veling)	Parameters	Brandstoffen
1	USA, HU, IN, KR	Regel 1: O2, T, CO , P1, P2, uCO Regel 2: CO, Eff, T, EXA, CO2	nAt GAS – Aardgas ProP GAS – Propaan FUEL OIL2 – Stookolie 2 Bioh 5 – Biomassa 5% Uood 20 – Hout 20%
2	GB, RU, DK, AU, JP, CN	Regel 1: rat, O2, T, P1, CO , P2, uCO Regel 2: CO2, CO, EXA,Eff.net, Eff.gross, T, O2	nAt GAS – Aardgas LPG GAS – LPG ProP GAS – Propaan But GAS – Butaan LI OIL – EL stookolie CEro SEnE – Kerosine HE OIL – Zware stookolie Uood PELL - Houtpellets
3	NL, SE, TR, RO	Regel 1: O2, P1, T, GI, uCO, P2 Regel 2: CO, CO2, T, Eff, qA, λ, CO	nAt Hb – Aardgas Hb nAt Ho – Aardgas Ho ProP Hb – Propaan Hb ProP Ho – Propaan Ho but Ho – Butaan Ho LPG Ho – LPG Ho LI OIL – EL stookolie Uood PELL – Houtpellets
4	DE, AT, CH, CZ, FR, ES, BE, PL, PT, AR, BR	Regel 1: T, CO, uCO, T, O2, P1, P2, CO Regel 2: O2, qA, CO2, Eff, λ, T, T	nAt GAS - Aardgas ProP GAS - Propaan but GAS - Butaan CoO GAS - Cokesovengas Toun GAS - Stadsgas GAS OIL – Gasoleo A LI OIL - EL stookolie HE OIL - Zware stookolie Uood 15 - Hout 15%
5	IT	Regel 1:: O2, T, T, uCO, UnI Regel 2: CO, λ, CO2, qA, Eff gross, T, O2, UnI	nAt GAS – Aardgas GPL – Propaan but GAS – Butaan GAS OIL – Gasoleo A OIL – Zware stookolie Wood PELL – Houtpellets Wood - Hout

Display uitlezen

Display	Meetparameter
T	Omgevingstemperatuur
T	Rookgastemperatuur
CO	Koolmonoxide
O2	Zuurstof
CO	Koolmonoxide in de omgeving
qA	Rookgasverlies zonder rekening te houden met het calorische waardegebied
Eff.net	Netto-efficiëntie (zonder rekening te houden met het calorische waardegebied)
Eff.gross / Eff*	Bruto-efficiëntie (rekening houdend met het calorische waardegebied)
Eff.	Efficiëntie
λ	Luchtverhouding
P2	Verschildruk
CO2	Kooldioxide
P1	Schoorsteentrek
uCO	Ongerekt koolmonoxide
rat	Verhouding
EXA	Luchtovermaat
UnI	alleen als UnI ON Regel 1: Countdown van de meetperiode per meetfase scrollend display / meetfase display en totale meetperiode van het UnI meetdisplay Regel 2: Totale meetperiode van het UnI meetdisplay
ET	Condensatiewarmte

Het product gebruiken

Netvoeding / oplaadbare batterij

De oplaadbare batterij is permanent geïnstalleerd en kan alleen door een Testo-servicecentrum worden vervangen.

Het meetinstrument wordt geleverd met een gedeeltelijk opgeladen oplaadbare batterij.

> Laad de oplaadbare batterij volledig op voordat u het meetinstrument gebruikt.

De oplaadbare batterij opladen

De oplaadbare batterij kan alleen worden opgeladen bij een omgevingstemperatuur van ±0 tot +35°C. Als de batterij volledig is ontladen, is de oplaadtijd bij kamertemperatuur ca. 5-6 uur.

Opladen in het meetinstrument

1. Sluit de stekker van de netvoeding aan op de netvoedingsaansluiting op het meetinstrument.
2. Sluit de stekker van de netvoeding aan op een stopcontact.

- Het laadproces wordt gestart. De laadstatus wordt weergegeven op het display. Het laadproces wordt automatisch gestopt wanneer de batterij volledig is opgeladen.

Batterijonderhoud
> Laat de oplaadbare batterij niet volledig leeglopen.

> Bewaar het instrument alleen met een opgeladen batterij en bij lage temperaturen, maar niet onder 0°C (beste opslagomstandigheden met een laadniveau van 50-75% = 2 segmenten, bij een omgevingstemperatuur van 10-20°C, laad volledig op voor gebruik).

> De levensduur van de oplaadbare batterij is afhankelijk van de opslag-, bedrijfs- en omgevingsomstandigheden. De beschikbare bruikbare levensduur van de oplaadbare batterij neemt steeds verder af bij frequent gebruik. Als de bruikbare levensduur aanzienlijk wordt verkort, moet de oplaadbare batterij worden vervangen.

Netvoeding

1. Sluit de stekker van de netvoeding aan op de netvoedingsaansluiting op het meetinstrument.
2. Sluit de stekker van de netvoeding aan op een stopcontact.

- Het meetinstrument wordt gevoed door de netvoeding.

- Als het meetinstrument is uitgeschakeld, wordt het laadproces automatisch gestart. Het inschakelen van het meetinstrument heeft tot gevolg dat het opladen van de batterij wordt gestopt en het meetinstrument vervolgens via de netvoeding wordt gevoed.

Instellingen uitvoeren

Het instrument heeft twee verschillende configuratiemenu's. Welk menu wordt geopend, is afhankelijk van de instrumentstatus wanneer het wordt opgeroepen.

Instrumentconfiguratiemenu / inbedrijfstelling

Wanneer het instrument voor het eerst wordt ingeschakeld, wordt het configuratiemenu automatisch geopend.

Na de eerste inbedrijfstelling kan het configuratiemenu ook opnieuw worden geopend door op de rechter functietoets [set] te drukken tijdens de initialisatiefase van het instrument (een duur van ca. 4 seconden). De waarden voor de gebiedsversie, meeteenheden, tijd en datum kunnen worden ingesteld.

Instellingen aanpassen

1. Schakel het instrument in: Houd [] ingedrukt totdat alle segmenten op het display worden weergegeven.
2. Open het instrumentconfiguratiemenu: Druk tijdens de initialisatiefase op de rechter functietoets [set].
3. Pas de instellingen aan:

Gebruik [esc] om op elk moment terug te keren naar de vorige parameter.

Display / parameter	Uitleg
ArEA (gebiedsversie)	Het selecteren van de gebiedsversie activeert verschillende berekeningsformules en bijbehorende meetparameters, zie Gebiedsversies. > Selecteer de gebiedsversiecode: [▲] en [▼]. > Schakel over naar de volgende parameter: [OK].
UnI	Alleen wanneer gebiedsversie 5 is geselecteerd Meetprocedure volgens UnI-norm: activeren [On] (Aan) / deactiveren [OFF] (Uit).
Drukeenheid	>Selecteer de eenheid: [▲] en [▼]. >Schakel over naar de volgende parameter: [OK].
Temperatuureenheid	>Selecteer de eenheid: [▲] en [▼]. >Schakel over naar de volgende parameter: [OK].
De tijd instellen	>Stel waarden in: [▲] en [▼]. >Schakel de selectie tussen uur, minuut (tientallen) en minuut (enkele eenheden): [→]. >Schakel over naar de volgende parameter: [OK].
De datum instellen	>Stel waarden in: [▲] en [▼]. >Schakel de selectie tussen jaar (tientallen), jaar (enkele eenheden), maand, dag (tientallen) en dag (enkele eenheden): [→]. >Verlaat het configuratiemenu: [OK].

Configuratiemenu metingen

In dit configuratiemenu kunt u belangrijke instellingen met betrekking tot een meting aanpassen. Brandstoffen en meeteenheden kunnen worden ingesteld.

Druk na de initialisatiefase van het instrument op de rechter functietoets ([set]).

1. Schakel het instrument in: Houd [] ingedrukt totdat alle segmenten op het display worden weergegeven.
2. Open het configuratiemenu metingen: Druk op de rechter functietoets ([set]).
3. Pas de instellingen aan:

Gebruik [esc] om op elk moment terug te keren naar de vorige parameter.

Display / parameter	Uitleg
Brandstof	Het selecteren van de gebiedsversie activeert verschillende berekeningsformules en meetparameters, zie Gebiedsversies. > Selecteer de brandstof: [▲] en [▼]. > Schakel over naar de volgende parameter: [→]. > Verlaat het configuratiemenu: [OK].
UnI	Alleen wanneer gebiedsversie 5 is geselecteerd Meetprocedure volgens UnI-norm: activeren [On] (Aan) / deactiveren [OFF] (Uit).
Drukeenheid	> Selecteer de eenheid: [▲] en [▼]. > Schakel over naar de volgende parameter: [OK].
Temperatuureenheid	> Selecteer de eenheid: [▲] en [▼]. > Verlaat het configuratiemenu: [OK].

Metingen uitvoeren

Voorbereiden op de meting

Nulstellingsfasen

Gassensoren
Als rookgasmeting () of omgevings-CO-meting () is geconfigureerd, worden de gassensoren genulde wanneer het instrument wordt ingeschakeld (nulstellingsfase).

De rookgassonde moet tijdens de nulstellingsfase in de open lucht staan!

Druksensor
Als trekmeting () of verschildrukmeting () is geconfigureerd, wordt de druksensor genuld wanneer het instrument wordt ingeschakeld (nulstellingsfase).

De verbrandingsluchttemperatuur meten
Tijdens de nulstellingsfase wordt de temperatuur gemeten via de thermokoppel van de rookgassonde. Deze temperatuur wordt permanent door het instrument geaccepteerd zodra de nulstellingsfase is voltooid. Alle afhankelijke parameters worden berekend met behulp van deze waarde. Zorg er echter voor dat de rookgassonde zich tijdens de nulstellingsfase in de buurt van het inlaatkanaal van de brander bevindt.

De rookgassonde gebruiken

De thermokoppel controleren

De thermokoppel van de rookgassonde mag niet tegen de sondekooi liggen.

> Controleer voor gebruik. Buig de thermokoppel indien nodig terug.

De rookgassonde uitlijnen

De rookgas moet vrij langs de thermokoppel kunnen stromen.

> Lijn de sonde uit door deze naar behoefte te draaien.

De punt van de sonde moet zich in de kernstroom van de rookgasstroom bevinden.

> Lijn de rookgassonde in het rookgaskanaal uit zodat de punt zich in de kernstroom bevindt (gebied met de hoogste rookgastemperatuur).

Brandstof instellen

Om een rookgasmeting uit te voeren, moet de brandstof correct worden ingesteld, zie Configuratiemenu metingen.

Rookgas

Meetype selecteren
> Selecteer → [OK].

De meting uitvoeren (gebiedsversie 1 – 4, gebiedsversie 5 met instelling UnI OFF (UnI UIT))

1. Start de meting: [Start].
   - De meetwaarden worden weergegeven.
   > Wijzig de meetwaarde-weergavelijn 1: [▲].
   > Wijzig de meetwaarde-weergavelijn 2: [▼].
2. Stop de meting: [Stop].
   > Verwijder de rookgassonde uit het rookgaskanaal en spoel met verse lucht.

De meting uitvoeren (gebiedsversie 5 met instelling UnI ON (UnI AAN))
Om een gemiddelde waarde te berekenen, wordt een reeks metingen uitgevoerd met 3 meetfasen (UnI 1 – UnI 3), die elk 2 minuten en 2 seconden duren.

1. Start de meting: [Start].
   - De meetwaarden worden weergegeven.
   > Bewerk de meetwaarde-weergavelijn 1: [▲].
   - Meetparameters, aftellen van de meetperiode per meetfase / weergave van de meetfase, totale meetperiode en meetwaarden worden weergegeven.
   > Bewerk de meetwaarde-weergavelijn 2: [▼].
   - Meetparameters, totale meetperiode en meetwaarden worden weergegeven.
   Optie
   > Beëindig de meting voordat de meetperiode is verstreken: [Stop].
   - Huidige meetwaardenweergave.
2. Zodra de meetperiode is verstreken, stopt de meting automatisch.
   > Scroll door de meetresultaatlijn 1: [▲].
   - Weergave van de gemiddelde waarden van de Uni-meting.
   > Scroll door de meetresultaatlijn 2: [▼].
   - Weergave van de gemiddelde waarden van de Uni-meting.
3. Verwijder de rookgassonde uit het rookgaskanaal en spoel met verse lucht.

Omgevings-CO

Sigarettenrook beïnvloedt de meting met meer dan 50 ppm. De adem van een roker beïnvloedt de meting met ongeveer 5 ppm. De sonde moet tijdens de nulstellingsfase in de open lucht (CO-vrij) staan!

Meetype selecteren
> Selecteer → [OK].

De meting uitvoeren

1. Start de meting: [Start].
   - De meetwaarde wordt weergegeven.
2. Stop de meting: [Stop].

Trekmeting

Meet niet langer dan 5 minuten, omdat een afwijking van de druksensor betekent dat de meetwaarden buiten de tolerantiegrenzen kunnen liggen.

Meetype selecteren
> Selecteer→ [OK].

De meting uitvoeren
- De rookgassonde moet zich buiten het rookkanaal bevinden.

1. Start de meting: [Start].
   - De trek wordt genuld.
2. Plaats de rookgassonde na het nullen in de kernstroom (gebied met de hoogste rookgastemperatuur).
   De indicatie van de gemeten rookgastemperatuur in lijn 2 helpt bij het positioneren van de sonde.
   - De meetwaarde wordt weergegeven.
3. Stop de meting: [Stop].

Verschildruk

Gevaarlijk mengsel van gassen Explosiegevaar! > Sluit vóór de meting het gaspad af met de afsluitplug, zoals hieronder beschreven! > Zorg ervoor dat er geen lekken zijn tussen het monsternamepunt en het meetinstrument. > Rook niet en gebruik geen open vuur tijdens de meting.

Meet niet langer dan 5 minuten, omdat een afwijking van de druksensor betekent dat de meetwaarden buiten de tolerantiegrenzen kunnen liggen.

Meetype selecteren
> Selecteer → [OK].

- PLUG (PLUG) wordt weergegeven.

> Sluit het gaspad af met de afsluitplug. Zie de onderstaande beschrijving.

Voorbereiden op de meting

1. Open de filterkamer van de rookgassonde: draai deze voorzichtig tegen de klok in.

2. Verwijder het deeltjesfilter (1).

3. Verwijder de afsluitplug (2) in de filterkamer uit de houder.
4. Sluit het gaspad af met de afsluitplug.
5. Controleer of de afsluitplug goed vastzit. Deze mag helemaal niet meegeven als er zachtjes aan wordt getrokken.

Hete sondeas! Verbrandingsgevaar! > Laat de sondeas na een meting afkoelen voordat u deze aanraakt! > Bevestig de siliconen slang pas op de sondeas als deze is afgekoeld!

6. Bevestig de siliconen slang op de sondeas van de rookgassonde. De sondeasopeningen moeten gesloten zijn.


De meting uitvoeren
- De siliconen slang moet transparant zijn (drukloos, geen knikken).

1. Start de meting: [Start].
   - Druk nulstelling.
2. Sluit de siliconen slang aan op het monsternamepunt.
3. Breng het systeem onder druk.
   - De meetwaarde wordt weergegeven.
4. Stop de meting: [Stop].

Na de meting

1. Open de filterkamer van de rookgassonde: draai deze voorzichtig tegen de klok in.
2. Verwijder de afsluitplug uit het gaspad.
3. Plaats het filter in het gaspad en controleer of het goed vastzit,
4. Sluit de filterkamer van de rookgassonde.
5. Verwijder de siliconen slang van de sondeas.

Het product onderhouden

Het meetinstrument reinigen

> Als de behuizing van het meetinstrument vuil is, reinig deze dan met een vochtige doek.

Gebruik gedestilleerd water of eventueel milde oplosmiddelen om de rookgasanalysator te reinigen.

Lekkende oplosmiddelen en ontvetters!
Schade aan het instrument en de sensoren!

De volgende stoffen kunnen het instrument of de sensoren beschadigen:

• Oplosmiddelhoudende dampen zoals die in reinigingsmiddelen, ontvetters, waspoetsmiddelen en kleefstoffen zitten
• Formaldehyde

Bewaar geen schoonmaakdoeken, oplosmiddelen en ontvetters, zoals isopropanol, in de koffer.

Sterke of agressieve alcohol of remmenreiniger! Schade aan het instrument!

-Gebruik geen sterke of agressieve alcohol of remmenreiniger.

De rookgassonde reinigen

> Reinig bij verontreiniging de sondeschacht en de handgreep van de rookgassonde met een vochtige doek. Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen! Milde huishoudelijke reinigingsmiddelen en een sopje kunnen worden gebruikt.

Elke reiniging van verontreiniging in de sondeschacht mag alleen worden uitgevoerd door de klantenservice van Testo.

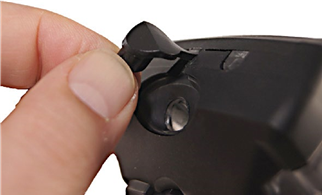

De condensaatcontainer legen

Het vulniveau van de condensaatvanger kan worden gecontroleerd aan de hand van de markeringen op de condensaatvanger.

Huidirritatie door condensaat! > Vermijd contact met de huid. > Zorg ervoor dat het condensaat niet over de behuizing loopt.

LET OP

Schade aan de sensoren en de rookgaspomp doordat er condensaat in het gaskanaal komt! > Leeg de condensaatcontainer niet terwijl de rookgaspomp in werking is.

1. Houd het instrument rechtop, zodat de condensaatafvoeropening naar boven wijst.

2. Open de afsluitdop van de condensaatvanger.
3. Laat het condensaat in een gootsteen lopen.
4. Dep eventuele resterende druppels op de condensaatafvoeropening af met een doek.
5. Sluit de condensaatafvoeropening met de afsluitdop en druk deze stevig aan.

De condensaatafvoeropening moet volledig gesloten zijn, anders kunnen er meetfouten optreden als er buitenlucht binnenkomt.

Het deeltjesfilter controleren / vervangen

Het deeltjesfilter controleren:
> Controleer het deeltjesfilter van de rookgassonde regelmatig op verontreiniging: controleer visueel door door het venster van de filterkamer te kijken.

Vervang het filter als er tekenen van verontreiniging zijn.

Het deeltjesfilter vervangen:
De filterkamer kan condensaat bevatten.

1. Open de filterkamer: Draai voorzichtig tegen de klok in.

2. Verwijder het filter en vervang het door een nieuw filter (0554 0040).
3. Bevestig de filterkamer en vergrendel deze. Draai voorzichtig met de klok mee.

Vragen en antwoorden

Vraag	Mogelijke oorzaken / oplossing
Oplaadbare batterij bijna leeg	> Schakel over op netvoeding.
Meetinstrument schakelt automatisch uit of kan niet worden ingeschakeld	Batterijen / oplaadbare batterijen leeg. > Laad de oplaadbare batterij op of schakel over op netvoeding.
Bij het uitschakelen spoelt het instrument het gaskanaal lange tijd en wordt het niet uitgeschakeld.	Het gaskanaal is afgesloten door de afsluitdop. > Verwijder de afsluitdop en plaats het filter.
Foutmelding: E01	Instrumenttemperatuur buiten het geldige bereik > Breng het instrument in het geldige bedrijfstemperatuurbereik.
Foutmelding: E04	O2-sensor is versleten (30% van het kalibratiesignaal) > Vervang de sensor en kalibreer.
Foutmelding: E05	O2-sensor defect (O2-sensor 25% boven het kalibratiesignaal) > Vervang de sensor en kalibreer.
Foutmelding: E06	O2-sensor bijna aan slijtagegrens of sensor niet in verse lucht tijdens de nulfase > Voer de nulfase opnieuw uit of stel voor de sensor te vervangen.
Foutmelding: E07	CO-sensor versleten > Vervang de sensor en kalibreer.
Foutmelding: E08	CO-meetwaarde buiten het meetbereik (>4000 ppm) > Spoel de CO-sensor met verse lucht
Foutmelding: E12	CO-basislijn verhoogd (> 50 ppm boven het oorspronkelijke nulpunt) > Voer de nulfase opnieuw uit of vervang de sensor.
Foutmelding: E13	CO-basislijn instabiel (drift > 20 ppm) > Voer de nulfase opnieuw uit of vervang de sensor.
Foutmelding: E14	Checksumfout > Voer de kalibratie uit
Is het mogelijk om bedrijfsgegevens af te drukken?	Bedrijfsgegevens moeten in de kop van de afdruk worden weergegeven. > Invoer/inlezen van de bedrijfsgegevens door de Testo Service.

Neem voor meer informatie contact op met uw plaatselijke dealer of de klantenservice van Testo. Zie de achterkant van dit document of de website voor contactgegevens: www.testo.com/service-contact

Accessoires en reserveonderdelen

Printer

Beschrijving	Artikelnr.
Protocolprinter	0554 3100
Reserve thermisch papier voor printer (6 rollen)	0554 0568

Accessoire voor rookgassonde

Beschrijving	Artikelnr.
Deeltjesfilter, 10 stuks.	0554 0040

Overige accessoires

Beschrijving	Artikelnr.
Netvoeding 5V 1A met mini-USB-aansluitkabel	0554 1105
Instrumentreiniger (100 ml)	0554 1207

Raadpleeg voor andere accessoires en reserveonderdelen de productcatalogi en brochures of kijk op internet op www.testo.com

Referenties

• http://www.testo.com/service-contact
• http://www.testo.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TESTO 310 Handleiding

Beschikbare talen
