EINHELL GC-EM 1032 Handleiding

Veiligheidsmaatregelen

Lees de bedieningsinstructies om het risico op letsel te verminderen.

Deze apparatuur mag niet door kinderen worden gebruikt. Kinderen moeten onder toezicht staan, zodat ze niet met de apparatuur spelen. Kinderen mogen de reiniging of het onderhoud niet uitvoeren. Deze apparatuur mag niet worden gebruikt door mensen met beperkte fysieke, zintuiglijke of mentale vermogens of door mensen met onvoldoende kennis of ervaring, tenzij ze onder toezicht staan of worden geïnstrueerd door een persoon die verantwoordelijk is voor hen.

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of zijn klantenservice of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze bedieningsinstructies en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan ​​als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Uitleg van de waarschuwingsborden op de apparatuur

Lees de gebruiksaanwijzing voor het bedienen van de apparatuur

Draag oorbeschermers en een veiligheidsbril

Houd alle andere personen uit de gevarenzone

Scherpe messen - Voordat u onderhoudswerkzaamheden uitvoert of als u de kabel beschadigt, trekt u de stekker uit het stopcontact.

De messen blijven draaien nadat de motor is uitgeschakeld

Stel de apparatuur niet bloot aan regen of vocht

Houd de stroomkabel uit de buurt van de messen!

Veiligheidsvoorschriften

Algemene veiligheidsinformatie voor elektrisch gereedschap

Lees alle veiligheidsinformatie, instructies, afbeeldingen en technische gegevens die op of bij dit elektrische gereedschap zijn verstrekt. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

De term "elektrisch gereedschap" die in de veiligheidsinformatie en instructies wordt gebruikt, verwijst naar elektrisch gereedschap dat wordt gevoed door het elektriciteitsnet (met een voedingskabel) en naar elektrisch gereedschap dat op batterijen werkt (zonder voedingskabel).

Veiligheid op de werkplek

1. Houd uw werkgebied schoon en goed verlicht. Rommelige of onverlichte werkgebieden kunnen leiden tot ongelukken.
2. Gebruik dit elektrische gereedschap niet in een gebied waar er risico is op explosie en waar zich ontvlambare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap genereert vonken die stof of dampen kunnen ontsteken.
3. Houd kinderen en andere mensen uit de buurt van het elektrische gereedschap terwijl u het gebruikt. Als u wordt afgeleid, kunt u de controle over het elektrische gereedschap verliezen.

Elektrische veiligheid

1. De stekker van het elektrische gereedschap moet in het stopcontact passen. Het stopcontact mag op geen enkele manier worden aangepast. Gebruik geen adapterstekkers in combinatie met elektrisch gereedschap met een beschermende aarde. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, verwarmingssystemen, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is.
3. Houd het elektrische gereedschap uit de regen en uit de buurt van vocht. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.
4. Gebruik de voedingskabel niet voor een doel waarvoor deze niet is ontworpen, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de voedingskabel uit de buurt van hitte, olie, scherpe randen en bewegende delen. Beschadigde of verwarde voedingskabels verhogen het risico op een elektrische schok.
5. Als u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan alleen verlengkabels die geschikt zijn voor gebruik buitenshuis. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
6. Als u niet kunt vermijden het elektrische gereedschap op een vochtige plaats te gebruiken, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar (RCD) vermindert het risico op een elektrische schok.

Veiligheid van personen

1. Wees voorzichtig, let op wat u doet en wees verstandig en verantwoordelijk bij het gebruik van een elektrisch gereedschap. Gebruik het elektrische gereedschap nooit als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
2. Draag persoonlijke veiligheidsuitrusting en draag altijd een veiligheidsbril. Het dragen van persoonlijke veiligheidsuitrusting, zoals stofmaskers, antislip veiligheidsschoenen, een helm of oordopjes, afhankelijk van het type en de toepassing van het gereedschap, vermindert het risico op letsel.
3. Zorg ervoor dat het gereedschap niet per ongeluk kan starten. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de batterijpack aansluit, oppakt of draagt. Als u uw vinger op de schakelaar hebt terwijl u het elektrische gereedschap draagt, of als u het elektrische gereedschap aansluit op de stroomvoorziening terwijl het is ingeschakeld, kan dit ongelukken veroorzaken.
4. Verwijder alle verstelgereedschappen of sleutels voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel in een roterend onderdeel van het elektrische gereedschap kan letsel veroorzaken.
5. Vermijd abnormale werkhoudingen. Zorg ervoor dat u stevig staat en te allen tijde uw evenwicht bewaart. Dit stelt u in staat het elektrische gereedschap beter te bedienen in onverwachte situaties.
6. Draag geschikte kleding. Draag nooit loszittende kleding of sieraden. Houd haar en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
7. Als stofafzuigingsapparaten en stofopvangapparaten kunnen worden aangebracht, moeten ze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiger kan de gevaren van stof verminderen.
8. Sta niet toe dat u zich in een vals gevoel van veiligheid laat wiegen en negeer de veiligheidsvoorschriften met betrekking tot elektrisch gereedschap niet, zelfs niet als u bekend bent met het elektrische gereedschap na het vele malen te hebben gebruikt. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.

Het elektrische gereedschap gebruiken en hanteren

1. Overbelast uw elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor de betreffende klus. Het juiste gereedschap stelt u in staat beter en veiliger te werken binnen het specifieke prestatiebereik.
2. Gebruik geen elektrisch gereedschap als de schakelaar defect is. Een elektrisch gereedschap dat niet kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
3. Trek de stekker uit het stopcontact en/of verwijder de verwijderbare batterijpack voordat u aanpassingen aan het gereedschap aanbrengt, plug-in gereedschapsonderdelen verwisselt of het elektrische gereedschap neerlegt. Deze voorzorgsmaatregelen voorkomen dat het elektrische gereedschap per ongeluk start.
4. Houd ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Sta niet toe dat mensen die niet bekend zijn met het elektrische gereedschap of die deze instructies niet hebben gelezen, het elektrische gereedschap gebruiken. Elektrisch gereedschap is gevaarlijk als het wordt gebruikt door onervaren mensen.
5. Wees zuinig op elektrisch gereedschap en plug-in gereedschap. Controleer of bewegende delen correct functioneren en niet vastlopen, en of er onderdelen gebroken of beschadigd zijn die de werking van het elektrische gereedschap nadelig beïnvloeden. Laat beschadigde onderdelen repareren voordat u het elektrische gereedschap gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
7. Gebruik het elektrische gereedschap, plug-in gereedschap, enz. zoals beschreven in deze instructies. Houd rekening met de omstandigheden in uw werkgebied en de betreffende klus. Het gebruik van elektrisch gereedschap voor andere doeleinden dan waarvoor het is ontworpen, kan leiden tot gevaarlijke situaties.
8. Houd de handgrepen en greeppervlakken droog, schoon en vrij van olie en vet. Als de handgrepen en greeppervlakken glad zijn, is het niet mogelijk om het elektrische gereedschap veilig te bedienen en te controleren in onvoorziene situaties.

Service

1. Laat uw elektrische gereedschap alleen repareren door geschoold personeel dat alleen originele reserveonderdelen gebruikt. Dit zorgt ervoor dat uw elektrische gereedschap veilig blijft te gebruiken.

Veiligheidsinformatie voor elektrische grasmaaiers

1. Gebruik de grasmaaier nooit bij slechte weersomstandigheden, vooral niet tijdens onweer. Dit vermindert het risico op blikseminslag.
2. Controleer het werkgebied grondig op wilde dieren. Wilde dieren kunnen gewond raken door de bewegende machine.
3. Controleer het werkgebied grondig en verwijder alle stenen, stokken, draad, botten en andere vreemde voorwerpen. Vreemde voorwerpen kunnen letsel veroorzaken als ze in de omgeving worden gekatapulteerd.
4. Controleer elke keer voordat u de grasmaaier gebruikt of de maaiblades en de maai-eenheid tekenen van slijtage of schade vertonen. Versleten of beschadigde onderdelen verhogen het risico op letsel.
5. Controleer voor gebruik het netsnoer en eventuele verlengsnoeren op tekenen van schade of veroudering. Gebruik de grasmaaier niet als het snoer beschadigd of versleten is. Als het snoer tijdens gebruik beschadigd of versleten raakt, schakel dan de grasmaaier uit en raak het snoer niet aan voordat u het van de stroomtoevoer hebt losgekoppeld. Een beschadigd netsnoer of verlengsnoer kan leiden tot elektrische schokken, brand en/of ernstig letsel.
6. Controleer de grasopvangeenheid regelmatig op slijtage en schade. Een versleten of beschadigde grasopvangeenheid verhoogt het risico op letsel.
7. Laat de veiligheidskappen op hun plaats zitten. Veiligheidskappen moeten in goede staat verkeren en correct zijn bevestigd. Een losse, beschadigde of defecte veiligheidskap kan letsel veroorzaken.
8. Houd de openingen naar de koelluchtventilatie vrij van afzettingen. Geblokkeerde luchtroosters en afzettingen kunnen leiden tot oververhitting of brandgevaar.
9. Draag altijd antislip veiligheidsschoenen bij het gebruik van de machine. Werk nooit op blote voeten of met open sandalen. Op deze manier verkleint u het risico op voetletsel door contact met het roterende maaimes.
10. Draag altijd een lange broek bij het gebruik van de machine. Een onbedekte huid verhoogt de kans op letsel door vreemde voorwerpen die in de omgeving worden gekatapulteerd.
11. Gebruik de grasmaaier niet in nat gras. Loop altijd. Ren nooit. Dit vermindert het risico op uitglijden en vallen, en het risico op daaruit voortvloeiend letsel.
12. Gebruik de grasmaaier niet op overdreven steile hellingen. Dit vermindert het risico op verlies van controle, uitglijden en vallen, en het risico op daaruit voortvloeiend letsel.
13. Zorg voor een stevige basis bij het werken op hellingen; werk altijd dwars op hellingen, nooit recht omhoog of recht omlaag; wees bijzonder voorzichtig bij het veranderen van de richting waarin u werkt. Dit vermindert het risico op verlies van controle, uitglijden en vallen, en het risico op daaruit voortvloeiend letsel.
14. Wees bijzonder voorzichtig bij het achteruit maaien en wanneer u de grasmaaier naar u toe trekt. Let altijd op uw omgeving. Dit vermindert het risico op struikelen tijdens het werken.
15. Houd het netsnoer uit de buurt van de snijmessen. Een beschadigd netsnoer kan leiden tot elektrische schokken, brand en/of ernstig letsel.
16. Schakel uit en verwijder de stekker uit het stopcontact als het snoer verstrikt of beschadigd is. Verwarde of beschadigde snoeren kunnen het risico op elektrische schokken verhogen.
17. Raak geen messen of andere gevaarlijke onderdelen aan terwijl ze nog bewegen. Dit vermindert het risico op letsel door bewegende onderdelen.
18. Zorg ervoor dat alle schakelaars UIT staan en dat de veiligheidsstekker/batterij is verwijderd voordat u vastgelopen materiaal verwijdert of de grasmaaier reinigt. Onbedoelde bediening van de grasmaaier kan leiden tot ernstig letsel.

Aanvullende informatie

• Schakel de maaier uit, trek de stekker uit het stopcontact en wacht tot de messen volledig tot stilstand zijn gekomen als u de maaier moet kantelen, over andere oppervlakken dan gras moet vervoeren en als de maaier van en naar het gebied moet worden verplaatst dat u wilt maaien.
• De grasmaaier mag niet worden gekanteld wanneer de motor is ingeschakeld, tenzij deze moet worden verhoogd om te starten. Kantel hem in dit geval zo weinig als absoluut noodzakelijk is en til alleen de zijde op die zich tegenover die van de gebruiker bevindt.
• Schakel de motor uit en trek de stekker uit het stopcontact. Zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen:
  • Wanneer u de grasmaaier onbeheerd achterlaat.
  • Voordat u blokkades of verstoppingen in de goot verwijdert.
  • Voordat u controles, reiniging, onderhoud of ander werk aan de grasmaaier uitvoert.
  • Als u een vreemd voorwerp hebt geraakt.
    Onderzoek de maaier op tekenen van schade en voer de nodige reparaties uit voordat u opnieuw start en verder werkt met de grasmaaier. Als de grasmaaier uitzonderlijk sterke trillingen begint te vertonen, moet u deze onmiddellijk controleren:
  • Zoek naar schade;
  • Repareer de beschadigde onderdelen indien nodig;
  • Zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgemaakt.

Onderhoud en opslag

1. Zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgedraaid en dat de machine in veilige werkconditie verkeert.
2. Laat de grasmaaier afkoelen voordat u hem in een afgesloten ruimte plaatst.
3. Controleer de grasopvangeenheid regelmatig op tekenen van slijtage en verminderde functionaliteit.
4. Pas op dat u uw vingers niet beknelt tussen bewegende messen en stationaire delen van de apparatuur terwijl u de apparatuur afstelt.
5. Terwijl u onderhoudswerkzaamheden aan de messen uitvoert, moet u eraan denken dat de messen nog steeds kunnen worden verplaatst, zelfs als de stroombron is uitgeschakeld.
6. Vervang versleten of beschadigde onderdelen om veiligheidsredenen. Gebruik alleen originele reserveonderdelen en originele accessoires. Slecht onderhoud, het gebruik van niet-goedgekeurde accessoires en het verwijderen of wijzigen van veiligheidscomponenten kunnen leiden tot schade aan de machine en zeer ernstig letsel.
7. Leeg de opvangbak voordat u de machine opbergt.

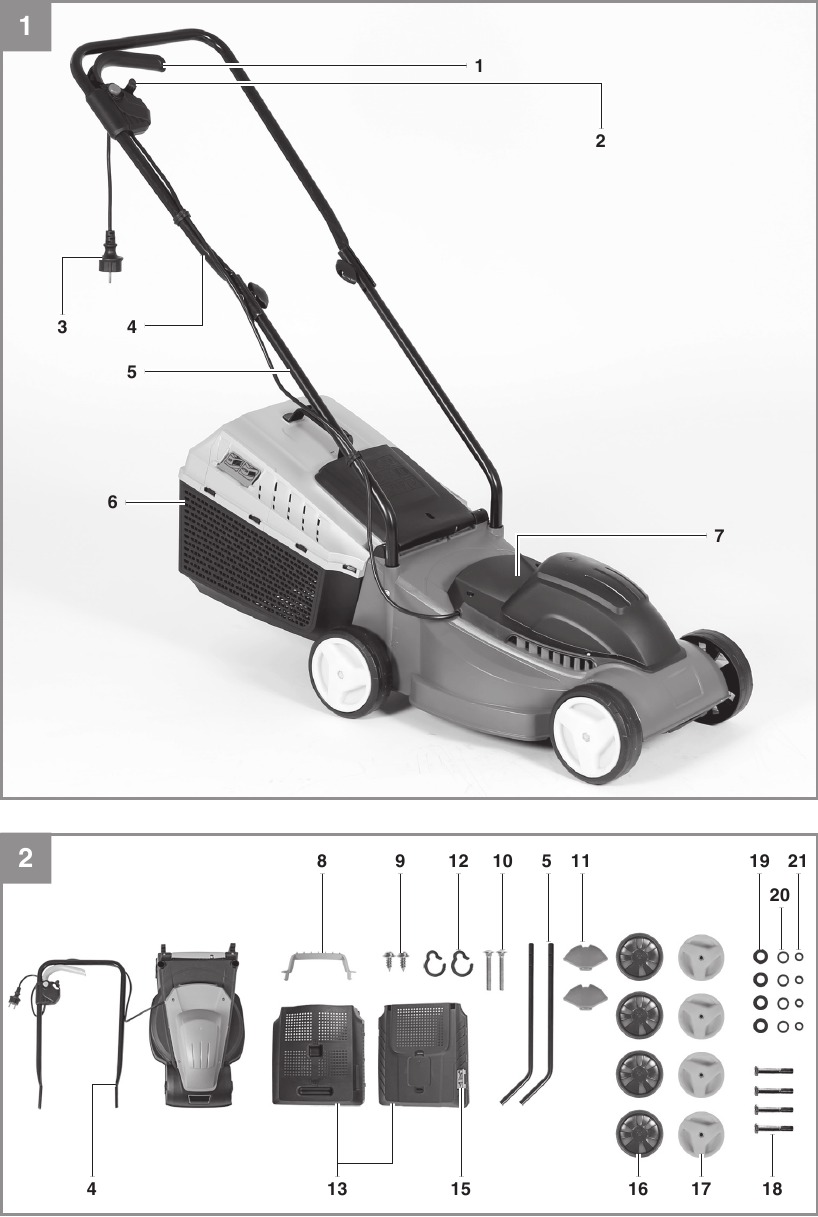

Indeling en meegeleverde artikelen

Indeling

(Afb. 1/2)

1. Aan/uit-schakelaar
2. Trekontlastingsklem
3. Stekker
4. Bovenste duwstang
5. Onderste duwstang
6. Opvangbak
7. Draagbeugel
8. Handgreep van de grasbox
9. Bevestigingsschroeven voor de onderste duwstang
10. Bevestigingsschroeven voor de bovenste duwstang
11. Bevestigingsmoeren voor de bovenste duwstang
12. Kabelklemmen
13. Grasbox behuizingshelften
14. Uitwerpklep
15. Niveau-indicator
16. Wielen
17. Wieldoppen
18. Wielbevestigingsschroef
19. Sluitringen voor wielen
20. Veerringen voor wielen
21. Borgringen voor wielen

Meegeleverde artikelen

Controleer of het artikel compleet is, zoals beschreven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of de winkel waar u uw aankoop hebt gedaan en overleg een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• Elektrische grasmaaier
• Grasopvangbak
• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

De grasmaaier is bedoeld voor privégebruik, d.w.z. voor gebruik in huis- en tuinomgevingen.

Privégebruik van de grasmaaier verwijst naar een jaarlijkse gebruiksduur van doorgaans niet meer dan 50 uur, waarbij het apparaat voornamelijk wordt gebruikt voor het onderhouden van kleinschalige gazons en huis-/hobbytuinen. Openbare voorzieningen, sporthallen en agrarische/bosbouwkundige toepassingen zijn uitgesloten.

Vanwege het hoge risico op lichamelijk letsel bij de gebruiker mag de grasmaaier niet worden gebruikt voor het trimmen van struiken, heggen of heesters, voor het snijden van schilferende vegetatie, beplante daken of op balkons gekweekt gras, voor het reinigen (opzuigen) van vuil en puin van loopbruggen of voor het hakken van boom- of heggensnoeisel. Bovendien mag de grasmaaier niet worden gebruikt als een grondbewerker om hoge gebieden, zoals molshopen, te egaliseren.

Om veiligheidsredenen mag de grasmaaier niet worden gebruikt als aandrijfeenheid voor ander werkgereedschap of gereedschapssets van welke aard dan ook, tenzij deze uitdrukkelijk zijn toegestaan door de fabrikant.

Het apparaat mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Netspanning: 220-240 V ~ 50Hz
Stroomverbruik: 1000 W
Motorsnelheid: 3500 min^-1
Snijbreedte: 32 cm
Snijhoogteverstelling: 20-60 mm; 3 niveaus
Capaciteit grasopvangbak: 30 liter
Beschermingsklasse: II/
Gewicht: 8,8 kg

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkstijl aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.
• Beperk uw werktijd

Restrisico's
Zelfs als u dit elektrische gereedschap in overeenstemming met de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorschade als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet correct wordt geleid en onderhouden.

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje identiek zijn aan de gegevens van het elektriciteitsnet.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur maakt.

De grasmaaier wordt gedemonteerd geleverd. De complete duwstang, de wielen en de opvangbak moeten worden gemonteerd voordat de grasmaaier wordt gebruikt. Volg de bedieningsinstructies stap voor stap en gebruik de meegeleverde afbeeldingen als visuele handleiding om de apparatuur eenvoudig te monteren.

De duwstang monteren

(Afb. 3a t/m 3d)

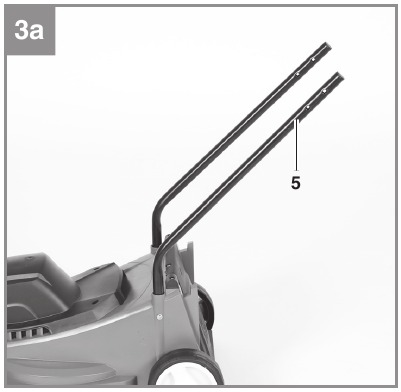

Plaats een onderste duwstang (Afb. 3a/Onderdeel 5) in de daarvoor bestemde opening (Afb. 3a)

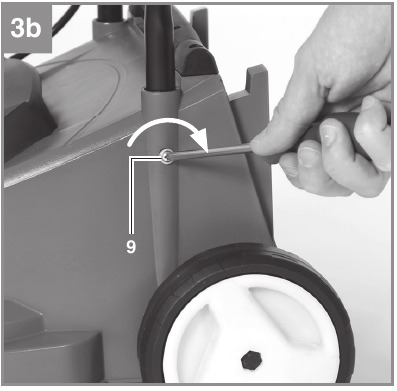

en zet deze vast met de bevestigingsschroef voor de onderste duwstang (Onderdeel 9) zoals weergegeven in Afb. 3b. Ga op dezelfde manier te werk aan de andere kant.

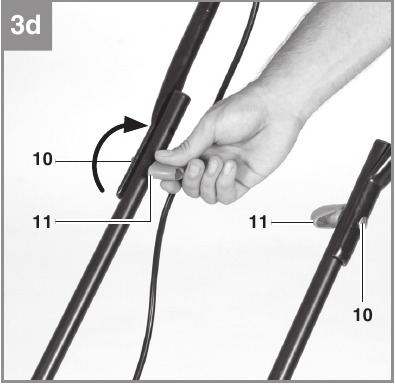

Wanneer u de bovenste duwstang monteert, kunt u de hoogte van de duwstang bepalen door het juiste bevestigingsgat te selecteren (Afb. 3c).

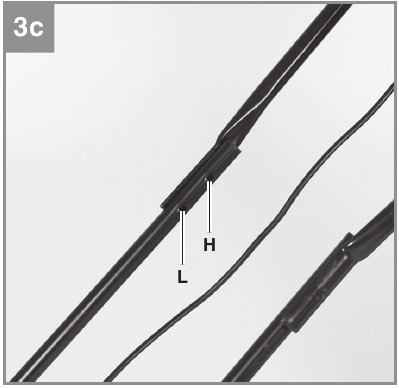

Bevestig de bovenste duwstang met behulp van de gaten L voor een lage positie of H voor een hoge positie. Bevestig hiervoor de bovenste duwstang aan de onderste duwstang met een bevestigingsschroef voor de bovenste duwstang (Afb. 3d/Onderdeel 10).

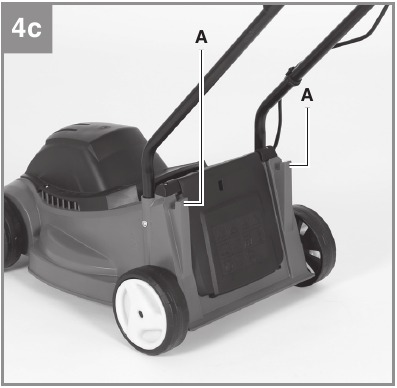

De opvangbak monteren

(Afb. 4a t/m 4d)

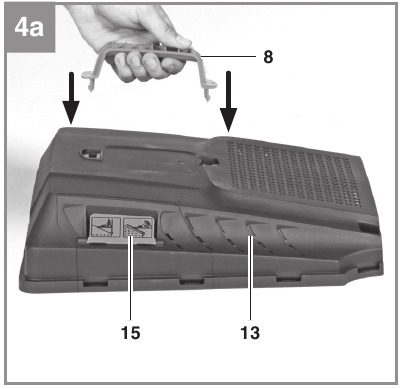

Druk eerst de handgreep van de opvangbak (Onderdeel 8) in de openingen aan de bovenste helft van de opvangbakbehuizing (Afb. 4a/Onderdeel 13).

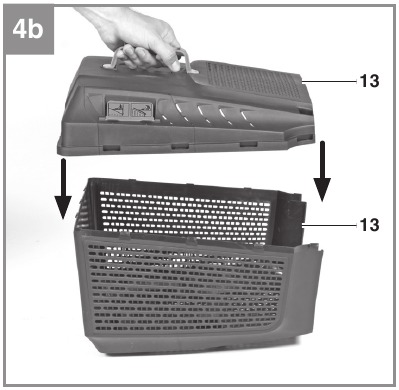

Plaats vervolgens de twee helften van de opvangbakbehuizing (Afb. 4b/Onderdeel 13) in elkaar.

Zorg ervoor dat alle plastic nokken correct ingrijpen. Voordat u de opvangbak monteert, moet u ervoor zorgen dat de motor is uitgeschakeld en dat het mes niet meer draait. De opvangbak moet worden bevestigd aan de twee haken op de maaier (Afb. 4c/Onderdeel A).

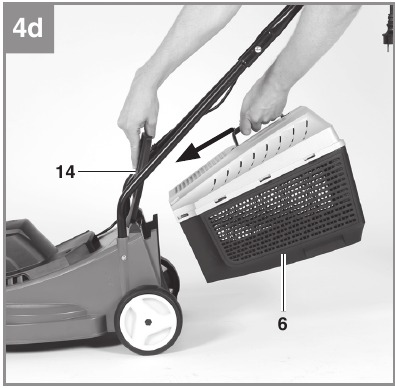

Open hiervoor met één hand de uitwerpklep (Afb. 4d/Onderdeel 14) en bevestig met de andere hand de opvangbak (Onderdeel 6) zoals weergegeven in Afbeelding 4d. De uitwerpklep wordt door een veer tegen de grasbox gehouden.

Niveau-indicator van de grasopvanginrichting

De grasopvanginrichting is uitgerust met een niveau-indicator (Afb. 2/Onderdeel 15) die wordt geopend door de luchtstroom die de grasmaaier tijdens bedrijf genereert. Als de klep tijdens het maaien sluit, is de grasopvanginrichting vol en moet deze worden geleegd. Om de goede werking van de niveau-indicator te garanderen, moeten de gaten onder de klep altijd schoon en doorgankelijk worden gehouden.

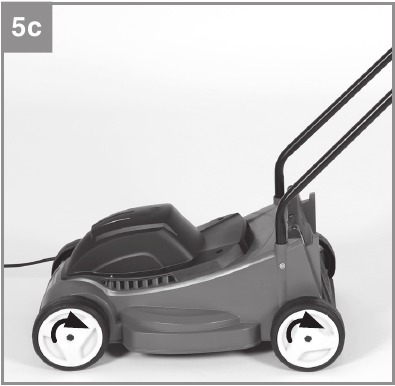

De wielen monteren (5a t/m 5d)

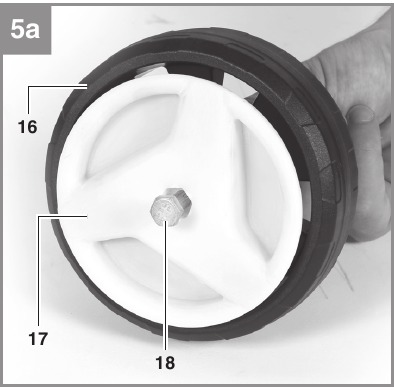

Steek de bevestigingsschroef in de wielen samen met de wieldoppen (Afb. 5a).

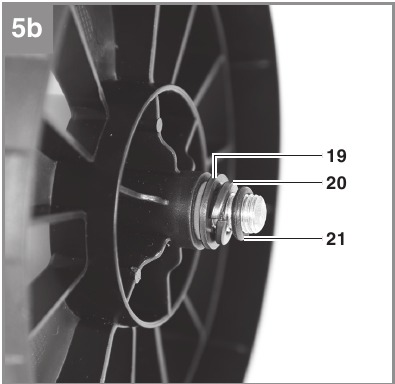

Plaats vervolgens de meegeleverde sluitringen, veerringen en borgringen op de schroef (Afb. 5b).

Zorg ervoor dat u dit in de juiste volgorde doet! Monteer de vier wielen door de wieldoppen met de klok mee te draaien om ze vast te draaien (Afb. 5c).

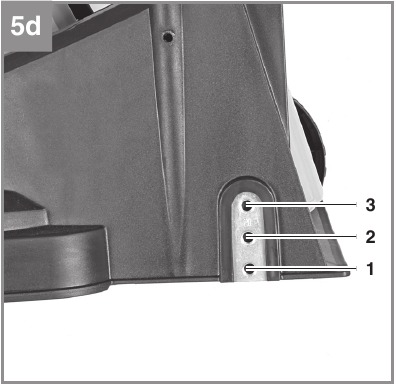

Monteer alle vier de wielen in dezelfde positie (Afb. 5d).

De snijhoogte aanpassen

Pas de snijhoogte alleen aan als de motor is uitgeschakeld en de stroomkabel is losgekoppeld.

Voordat u begint met maaien, moet u controleren of het mes niet bot is en of geen van de bevestigingsmiddelen beschadigd is. Om onbalans te voorkomen, vervangt u botte en/of beschadigde messen. Om deze controle uit te voeren, schakelt u eerst de motor uit en trekt u de stekker uit het stopcontact.

De snijhoogte wordt als volgt aangepast. Draai de naafdop tegen de klok in om de as los te maken (Afb. 5a) en verwijder de naafdop samen met de schroef en het wiel. Het wiel kan nu in positie 1, 2 of 3 worden gemonteerd (Afb. 5d) om aan de vereiste snijhoogte te voldoen. Monteer alle vier de wielen op dezelfde hoogte, zodat het snijblad parallel aan het gazon loopt.

Positie Snijhoogte

1. 60 mm
2. 40 mm
3. 20 mm

Stroomvoorziening

De grasmaaier kan worden aangesloten op elk stopcontact met een wisselstroom van 220-240 volt. Het stopcontact moet echter een aardingscontact hebben dat is beveiligd door een stroomonderbreker van 16 A. Bovendien moet een aardlekschakelaar (RCD) met max. 30 mA worden gebruikt!

Stroomkabel voor het apparaat

Gebruik alleen stroomkabels die niet beschadigd zijn. De totale lengte van de stroomkabel mag niet langer zijn dan 50 meter; als u deze afstand overschrijdt, wordt het vermogen van de elektromotor verminderd. De stroomkabel moet een doorsnede hebben van 3 x 1,5 mm². De isolerende mantel van stroomkabels voor gazonbeluchters is vaak beschadigd.

Enkele van de oorzaken hiervan zijn:

• Snijwonden veroorzaakt door het over de kabel rijden.
• Beknelling wanneer de stroomkabel onder deuren wordt gesleept en door ramen wordt getrokken.
• Scheuren als gevolg van veroudering van de isolatie.
• Knikken door het onjuist vastmaken of geleiden van de stroomkabel.

De stroomkabels moeten minimaal van het type HO5RN-F en 3-aderig zijn. Het kabeltype moet ergens op de stroomkabel zijn afgedrukt. Koop alleen stroomkabels die zijn gemarkeerd! Stekkers en stopcontactkoppelingen voor de stroomkabels moeten van rubber zijn en spatwaterdicht zijn. Er is een limiet aan hoe lang stroomkabels kunnen zijn. Langere stroomkabels vereisen grotere geleiderdoorsneden. Stroomkabels en verbindingsleidingen moeten regelmatig worden gecontroleerd op schade. Zorg ervoor dat de leidingen zijn uitgeschakeld voordat u ze controleert. Rol de stroomkabel volledig af. Controleer ook de ingangspunten van de stroomkabel, de stekkers en de stopcontactkoppelingen op knikken.

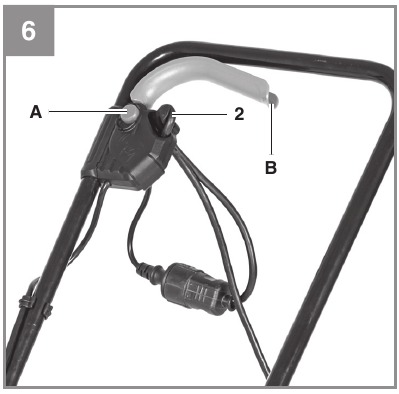

Werking

Sluit de stekker (afb. 1/onderdeel 3) aan op een verlengkabel. Het is essentieel om de verlengkabel vast te zetten met de kabelklem zoals weergegeven in afb. 6.

Om te voorkomen dat de machine per ongeluk inschakelt, is de grasmaaier uitgerust met een veiligheidsvergrendeling (afb. 6/onderdeel A) die moet worden ingedrukt voordat de schakelhendel (afb. 6/onderdeel B) kan worden geactiveerd.

De grasmaaier schakelt zichzelf uit wanneer de schakelhendel wordt losgelaten. Herhaal dit proces meerdere keren zodat u zeker weet dat de machine goed functioneert. Voordat u reparatie- of onderhoudswerkzaamheden aan de apparatuur uitvoert, moet u ervoor zorgen dat het mes niet draait en dat de stroomtoevoer is losgekoppeld.

Open nooit de uitwerpkanaalklep wanneer de grasopvangzak is verwijderd (om te worden geleegd) en de motor nog draait. Een draaiend mes kan ernstig letsel veroorzaken!

Maak de uitwerpkanaalklep en de grasopvangbak altijd zorgvuldig vast. Schakel de motor uit voordat u de grasopvangbak leegt.

Zorg er altijd voor dat een veilige afstand (geboden door de lengte van de lange handgrepen) wordt aangehouden tussen de gebruiker en de maaierbehuizing. Wees vooral voorzichtig bij het maaien en van richting veranderen op hellingen en hellingen. Zorg voor een stevige basis en draag stevige, antislip schoenen en een lange broek.

Maai altijd langs de helling (niet omhoog en omlaag). Om veiligheidsredenen mag de grasmaaier niet worden gebruikt om hellingen te maaien waarvan de helling meer dan 15 graden bedraagt.

Wees extra voorzichtig bij het achteruitrijden en trekken van de grasmaaier. Struikelgevaar!

Tips voor correct maaien

Het wordt aanbevolen om de maaibanen te laten overlappen.

Gebruik alleen een scherp mes dat in goede staat is. Dit voorkomt dat de grassprieten rafelen en het gazon geel wordt. Probeer in rechte lijnen te maaien voor een mooie, strakke look. De banen moeten elkaar enkele centimeters overlappen om strepen te voorkomen.

Hoe vaak u uw gazon moet maaien, wordt voornamelijk bepaald door de snelheid waarmee het gras groeit. In het hoofdseizoen (mei - juni) moet u het gazon waarschijnlijk twee keer per week maaien, anders slechts één keer per week. De snijhoogte moet tussen 4 - 6 cm liggen en de hoeveelheid groei voordat er weer gemaaid moet worden, moet 4 - 5 cm zijn. Als het gras om welke reden dan ook wat langer mag groeien, maak dan niet de fout om het in één keer terug te brengen tot de normale hoogte. Dit zal het gazon beschadigen. Knip het nooit meer dan de helft van de hoogte in één keer terug. Houd de onderkant van de maaierbehuizing schoon en verwijder grasophoping. Afzettingen maken het niet alleen moeilijker om de maaier te starten, ze verminderen ook de kwaliteit van de snede en maken het moeilijker voor de apparatuur om het gras op te vangen.

Maai altijd langs hellingen (niet op en neer). U kunt voorkomen dat de grasmaaier naar beneden glijdt door een positie in een hoek naar boven te houden.

Selecteer de snijhoogte op basis van de lengte van het gras. Maak meerdere doorgangen zodat er niet meer dan 4 cm gras tegelijk wordt afgesneden.

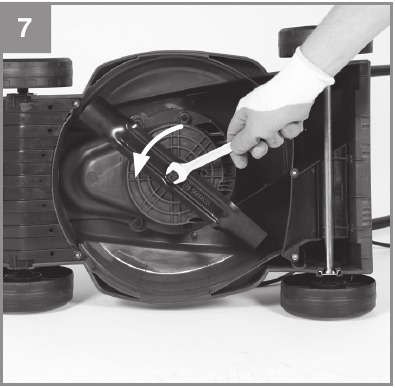

Schakel de motor uit voordat u controles aan het mes uitvoert. Houd er rekening mee dat het mes nog enkele seconden blijft draaien nadat de motor is uitgeschakeld. Probeer nooit het mes handmatig te stoppen. Controleer regelmatig of het mes goed vastzit, in goede staat verkeert en scherp is. Als het tegendeel het geval is, slijp het mes dan of vervang het. In het geval dat het mes een voorwerp raakt, schakel dan onmiddellijk de grasmaaier uit en wacht tot het mes volledig tot stilstand is gekomen. Inspecteer vervolgens de staat van het mes en de mesbevestiging. Vervang alle onderdelen die beschadigd zijn.

Leg de stroomkabel in lussen op de grond voor het stopcontact. Maai weg van het stopcontact en de kabel en zorg ervoor dat de stroomkabel altijd in het gemaaide gras sleept, zodat de grasmaaier niet over de kabel rijdt.

Zodra de grasknipsels achter de grasmaaier beginnen te slepen, is het tijd om de grasopvangbak te legen. Belangrijk! Voordat u de grasopvangbak verwijdert, schakelt u de motor uit en wacht u tot het mes tot stilstand is gekomen.

Om de grasopvangbak te verwijderen, gebruikt u één hand om de uitwerpkanaalklep omhoog te tillen en de andere om de handgreep van de bak vast te pakken. Verwijder de bak. Om veiligheidsredenen valt de uitwerpkanaalklep automatisch naar beneden na het verwijderen van de grasopvangbak en sluit de achterste uitwerpopening af. Als er nog gras in de opening zit, is het gemakkelijker om de motor opnieuw te starten als u de maaier ongeveer 1 meter naar achteren trekt.

Gebruik uw handen of voeten niet om knipsels in of op de maaierbehuizing te verwijderen, maar gebruik in plaats daarvan geschikt gereedschap zoals een borstel of een handbezem.

Om ervoor te zorgen dat het grootste deel van de grasknipsels wordt opgevangen, moet de binnenkant van zowel de opvangbak als vooral de grill na elk gebruik worden schoongemaakt.

Bevestig de grasopvangbak pas opnieuw als de motor is uitgeschakeld en het mes is gestopt.

Til de uitwerpkanaalklep met één hand omhoog en hang de bak van bovenaf in de bak, terwijl u de grasopvangbak met de andere hand aan de handgreep vasthoudt.

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of zijn klantenservice of vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met schoonmaakwerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas hem schoon met perslucht onder lage druk.
• We raden u aan het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Koolborstels

Laat bij overmatige vonkvorming de koolborstels alleen controleren door een gekwalificeerde elektricien. Gevaar! De koolborstels mogen alleen worden vervangen door een gekwalificeerde elektricien.

Onderhoud

• Versleten of beschadigde messen, mesbevestigingen en bouten moeten als set worden vervangen door een geautoriseerde professional om de apparatuur in evenwicht te houden.
• Reinig de grasmaaier niet met stromend water, vooral niet met hogedrukwater. Zorg ervoor dat alle montageonderdelen (d.w.z. schroeven, bouten, moeren enz.) altijd goed vastzitten, zodat de apparatuur te allen tijde veilig kan worden bediend.
• Controleer de grasopvangbak regelmatig op tekenen van slijtage.
• Vervang overmatig versleten of beschadigde onderdelen onmiddellijk.
• Bewaar uw grasmaaier in een droge ruimte.
• Om ervoor te zorgen dat u nog vele jaren van de apparatuur kunt genieten, moeten alle geschroefde onderdelen, evenals de wielen en assen, worden gereinigd en gesmeerd.
• Het in goede staat houden van uw grasmaaier zorgt niet alleen voor een lange levensduur en hoge prestaties, maar stelt de apparatuur ook in staat om uw gras grondig te maaien met minimale inspanning. Voor het beste resultaat reinigt u de grasmaaier met een borstel of doek. Gebruik geen oplosmiddelen of water om vuil te verwijderen.
• Het mes is onderhevig aan meer slijtage dan enig ander onderdeel. Controleer daarom routinematig de staat van het mes en zorg ervoor dat het goed vastzit. Als het mes volledig versleten is, moet het onmiddellijk worden vervangen of opnieuw scherp worden geslepen. Een overmatig trillende maaier betekent dat het mes niet goed is uitgebalanceerd of is vervormd door het raken van een voorwerp. In dit geval moet het mes worden gerepareerd of vervangen.
• Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Het mes vervangen

Om veiligheidsredenen raden we aan om het mes te laten vervangen door een geautoriseerde professional. Belangrijk! Draag werkhandschoenen! Vervang het mes alleen door een origineel Einhell-vervangingsmes, omdat dit zorgt voor topprestaties en veiligheid onder alle omstandigheden.

Voer de volgende stappen uit om het mes te vervangen:

1. Draai de bevestigingsschroef los (zie afb. 7).

2. Verwijder het mes en vervang het door een nieuw mes.
3. Zorg er bij het plaatsen van het mes voor dat het in de juiste richting is geïnstalleerd. De luchtschoepen van het mes moeten in het motorcompartiment uitsteken.
4. Draai vervolgens de bevestigingsschroef weer vast met de universele sleutel. Het aandraaimoment moet ongeveer 25 Nm zijn.

Voer aan het einde van het seizoen een algemene inspectie van de grasmaaier uit en verwijder eventueel opgehoopt gras en vuil. Zorg er aan het begin van elk seizoen voor dat u de staat van het mes controleert. Neem bij noodzakelijke reparaties contact op met ons klantenservicecentrum. Gebruik alleen originele reserveonderdelen.

Reserveonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van reserveonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van het benodigde onderdeel

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 10 en 40°C. Bewaar het elektrische gereedschap in de originele verpakking.

Het herdrukken of reproduceren op welke andere manier dan ook, geheel of gedeeltelijk, van documentatie en papieren die bij producten worden geleverd, is alleen toegestaan met de uitdrukkelijke toestemming van Einhell Germany AG.

Onder voorbehoud van technische wijzigingen

Probleemoplossing

Ter bescherming is de motor uitgerust met een thermische schakelaar die uitschakelt wanneer de motor overbelast is en na een korte afkoelperiode automatisch weer inschakelt.

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiecertificaat staan vermeld en waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer bij defecten of storingen het probleem op internet via www.Einhell-Service.com. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Heeft de apparatuur helemaal gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan de storing?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.

Referenties

• Einhell Service

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL GC-EM 1032 Handleiding

Beschikbare talen
