Einhell GC-PM 40/2 S (34.048.23) - Handleiding grasmaaier

Veiligheidsvoorschriften

Bij het gebruik van de machine moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees daarom deze complete handleiding en de veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding zorgvuldig, zodat de informatie altijd beschikbaar is. Geef deze handleiding en veiligheidsvoorschriften ook mee als u de machine aan iemand anders geeft. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan ​​als gevolg van het niet opvolgen van deze instructies en veiligheidsvoorschriften.

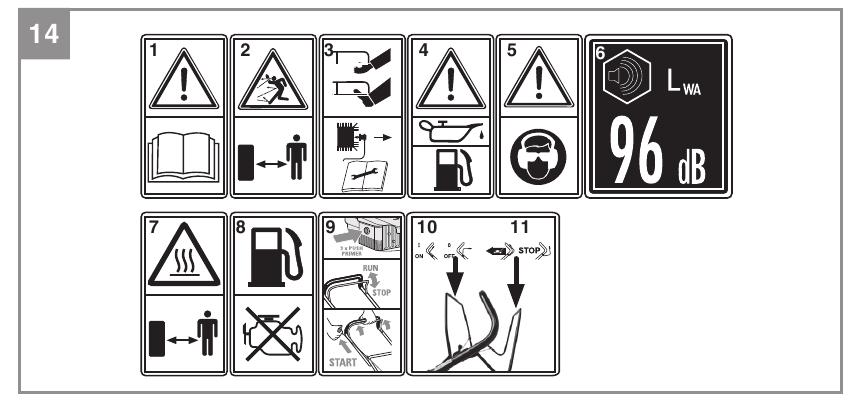

Verklaring van de waarschuwingssymbolen op de machine (zie Afb. 14)

1. Lees de bedieningsinstructies.
2. Let op het gevaar van weggeslingerde onderdelen. Houd een veilige afstand.
3.
   Scherpe messen - Schakel de motor uit en trek de bougiestekker los voordat u onderhoud, reparatie-, reinigings- of afstellingswerkzaamheden uitvoert.
4. Vul olie en benzine bij voordat u de maaier start.
5.
   Draag gehoorbescherming en een veiligheidsbril.
6. Gegarandeerd geluidsvermogensniveau.
7.
   Hete onderdelen. Houd afstand.
8. Vul alleen brandstof bij als de motor is uitgeschakeld.
9. Startprocedure
10. Motor start/stop hendel
    (I=Motor aan; 0=Motor uit)
11. Aandrijfhendel (koppelingshendel)
    De bijbehorende veiligheidsinformatie is te vinden in de bijgevoegde brochure.

Lees alle veiligheidsinformatie, instructies, afbeeldingen en technische gegevens die op of bij dit elektrische gereedschap zijn geleverd. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

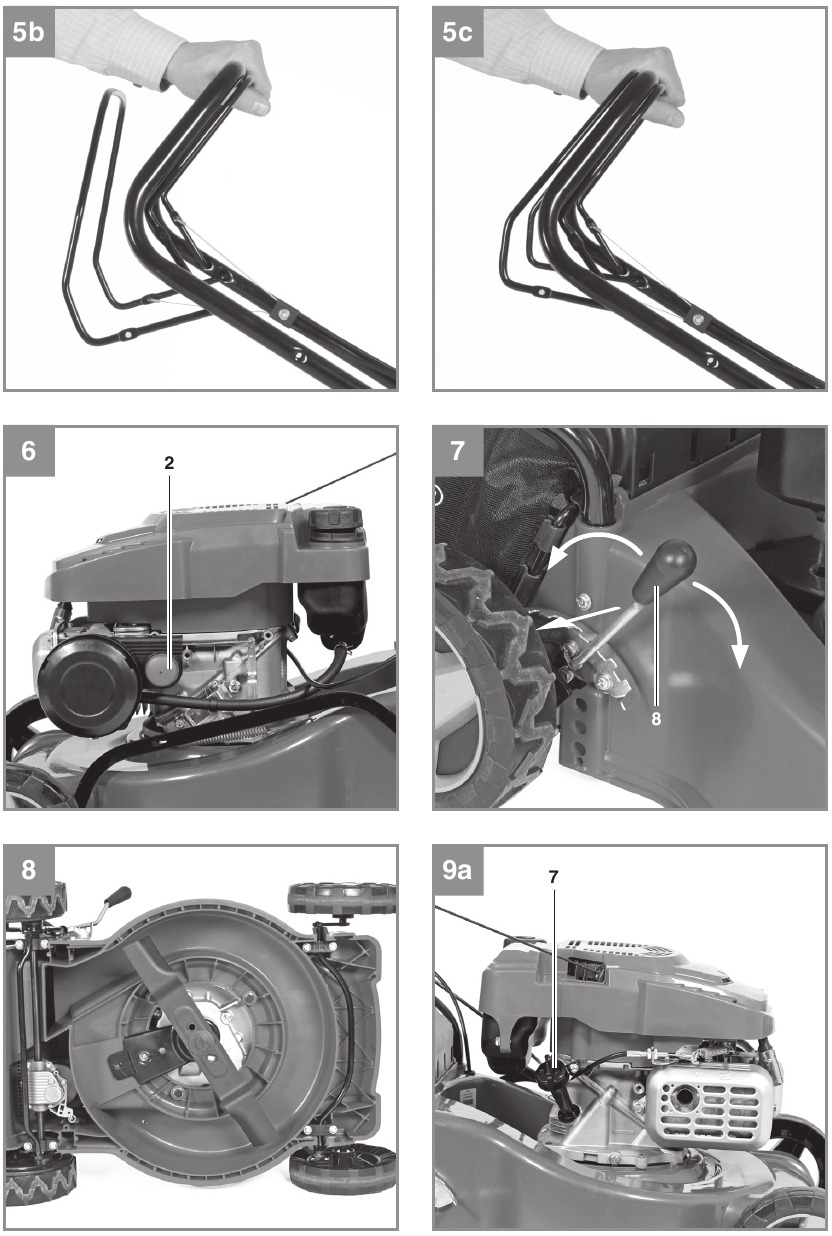

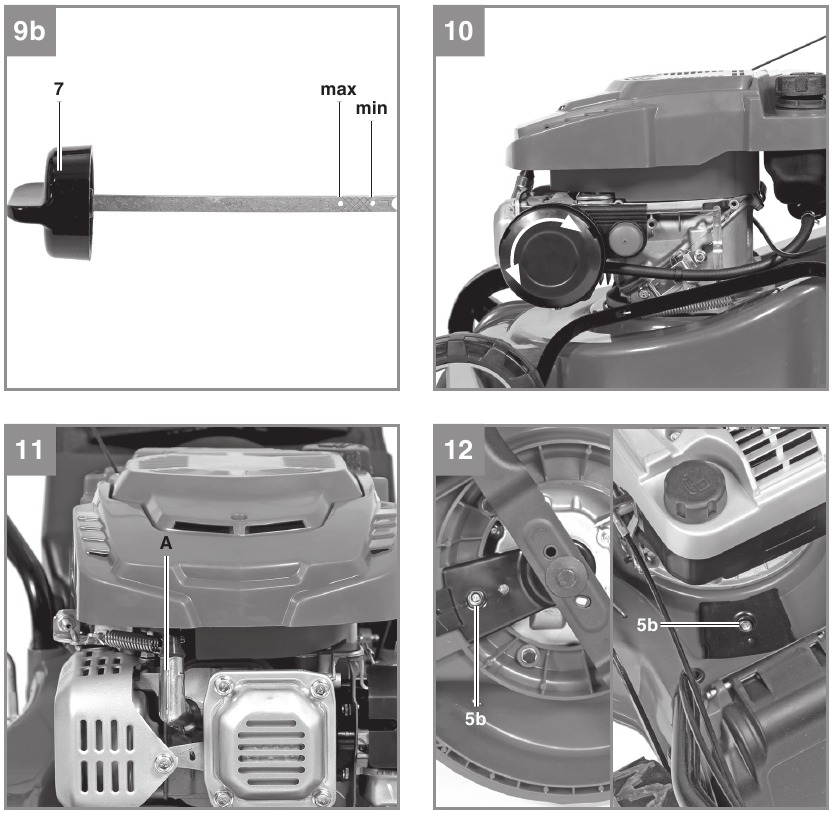

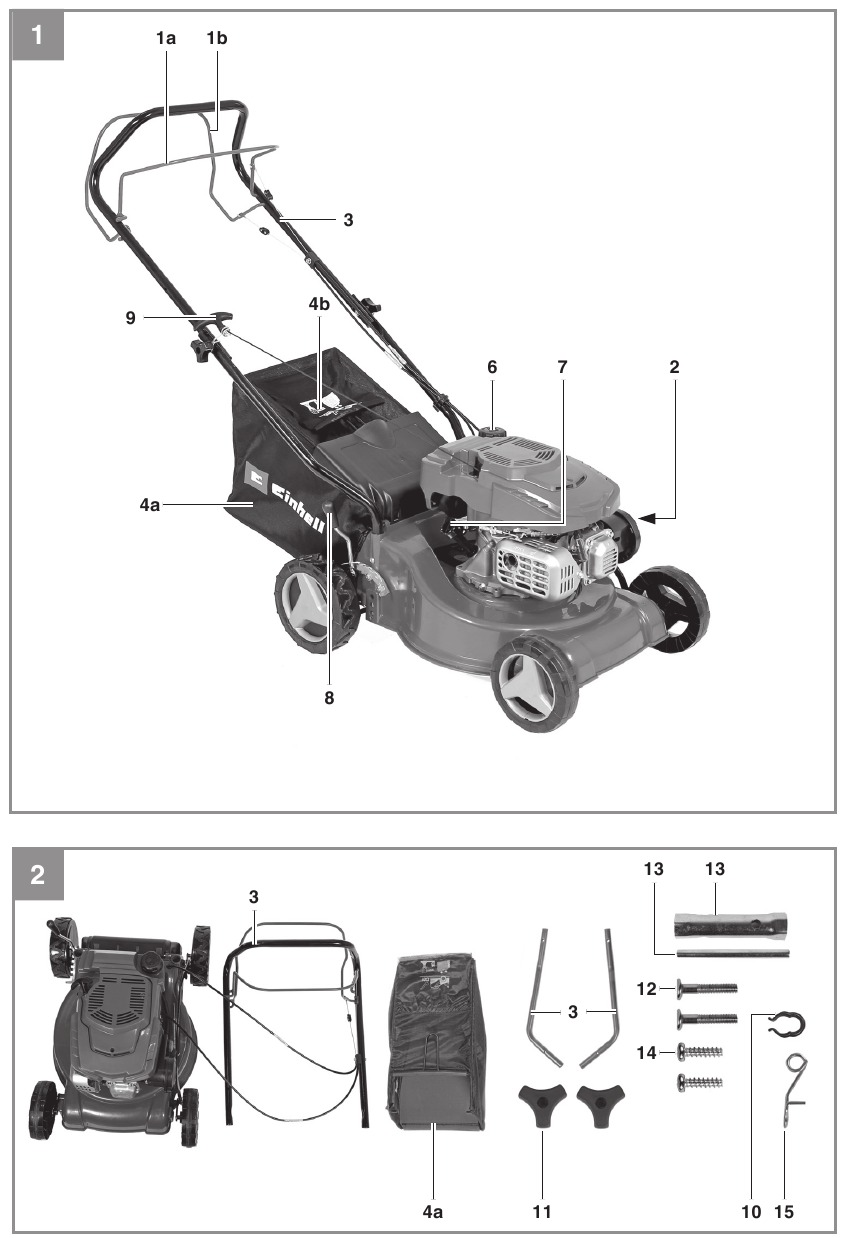

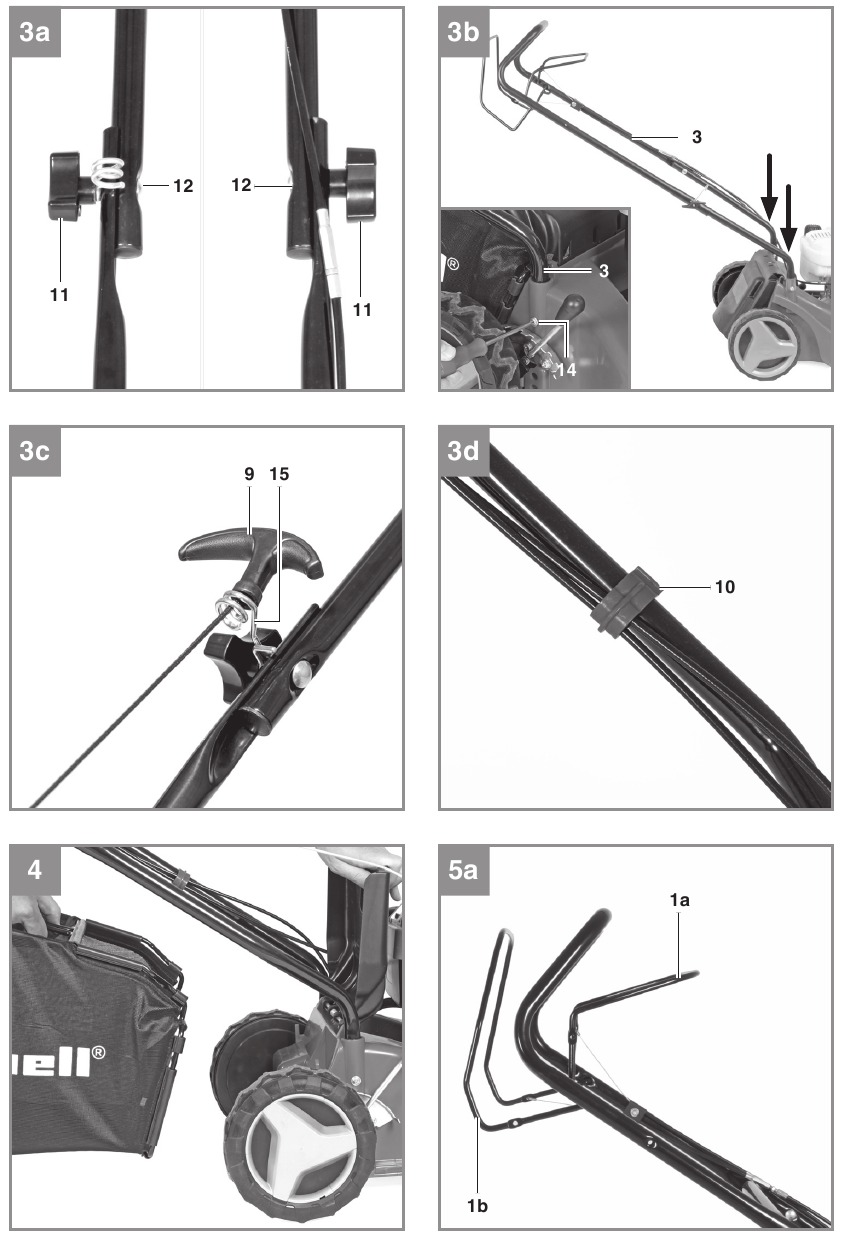

Indeling en meegeleverde artikelen

Indeling

(Afb. 1-12)

1. 1. Motor start/stop hendel (motorrem)
   2. Aandrijfhendel (koppelingshendel)

2. Brandstofpomp (primer)
3. Bovenste en onderste duwstang

4. 1. Opvangzak
   2. Niveau-indicator
5. 1. Uitwerpklep
   2. V-riem

6. Tankdop
7. Olievuldop
8. Maaihoogteverstelling
9. Starterkabel
10. Kabelklem
11. Stermoer (2x)
12. Lange schroef (2x)
13. Bougiesleutel
14. 2x schroeven (onderste duwstang)
15. Oogje

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop heeft gedaan, en toon een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de machine er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de machine en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De machine en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• Benzine grasmaaier
• Bovenste en onderste duwstang
• Opvangzak
• Kabelklem
• Stermoer (2x)
• Lange schroef (2x)
• Bougiesleutel
• Schroeven (onderste duwstang) (2x)
• Oogje
• Benzine onderhoudshandleiding
• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

De machine mag alleen worden gebruikt voor de taken waarvoor hij is ontworpen. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.
De benzine grasmaaier is bedoeld voor particulier gebruik, d.w.z. voor gebruik in huis- en tuin omgevingen.
Onder particulier gebruik van de grasmaaier wordt verstaan ​​een jaarlijkse gebruiksduur die over het algemeen niet langer is dan 50 uur, gedurende welke tijd de machine voornamelijk wordt gebruikt om kleinschalige gazons en huis-/hobbytuinen te onderhouden. Openbare voorzieningen, sporthallen en agrarische/bosbouwkundige toepassingen zijn uitgesloten.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de apparatuur wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.
De bedieningsinstructies zoals geleverd door de fabrikant moeten worden bewaard en geraadpleegd om ervoor te zorgen dat de grasmaaier op de juiste manier wordt gebruikt en onderhouden. De instructies bevatten waardevolle informatie over bedienings-, onderhouds- en servicevoorwaarden.

Vanwege het hoge risico op lichamelijk letsel voor de gebruiker, mag de benzine grasmaaier niet worden gebruikt om de volgende werkzaamheden uit te voeren: Het trimmen van struiken, heggen of heesters, het maaien van begroeiing op hellingen, beplante daken of balkon-gekweekt gras, het reinigen (opzuigen) van vuil en afval van looppaden, of het hakken van boom- of heggensnoeisel. Bovendien mag de grasmaaier niet worden gebruikt als een frees om hoge gebieden zoals molshopen te egaliseren.
Om veiligheidsredenen mag de grasmaaier niet worden gebruikt als aandrijfeenheid voor andere werktuigen of gereedschapskisten van welke aard dan ook.

Technische gegevens

Motortype: Eencilinder viertaktmotor, 132 cc
Vermogen: 1,2 kW
Werksnelheid n₀: 2900 min^-1
Brandstof: Benzine (E10)
Tankinhoud: ca. 0,9 l
Motorolie: ca. 0,4 l
Bougie: F5RTC
Elektrodenafstand (bougie): 0,6 - 0,8 mm
Maaihoogteverstelling: Centraal, (25-75 mm)
Maaibreedte: 400 mm
Gewicht: 22,5 kg

Geluid en trillingen
L_pA geluidsdrukniveau: 82,6 dB(A)
K_pA onzekerheid: 3,0 dB
L_WA geluidsvermogensniveau: 96 dB(A)
K_WA onzekerheid: 2,01 dB

Draag een gehoorbeschermer.
De impact van lawaai kan gehoorbeschadiging veroorzaken.
Trillingsemissiewaarde a_h = 2,825 m/s² K onzekerheid = 1,5 m/s²
Lange werkperioden moeten worden vermeden vanwege de ontwikkeling van hoge geluids- en trillingsniveaus.

Houd de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen machines die in perfecte staat verkeren.
• Onderhoud en reinig de machine regelmatig.
• Pas uw werkstijl aan de machine aan.
• Overbelast de machine niet.
• Laat de machine indien nodig onderhouden.
• Schakel de machine uit wanneer deze niet in gebruik is.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan ​​in verband met de constructie en indeling van de machine:

1. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
2. Gezondheidsschade veroorzaakt door hand-arm trillingen als de machine gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Voordat u de apparatuur start

De onderdelen monteren

Sommige onderdelen van de apparatuur worden gedemonteerd geleverd. Lees en volg de onderstaande instructies voor een snelle en eenvoudige montage.
Let op! U hebt de volgende extra gereedschappen (niet meegeleverd) nodig voor de montage en ook voor onderhoudswerkzaamheden:

• Een platte olieopvangbak (voor het verversen van de olie)
• Een maatbeker van 1 liter (olie-/benzinebestendig)
• Een benzinekan
• Een trechter (geschikt voor de benzinevulhals van de tank)
• Huishouddoekjes (om olie-/benzineresten op te vegen; deponeer deze bij een tankstation)
• Een benzine-aanzuigpomp (plastic, verkrijgbaar bij bouwmarkten)
• Een oliekan met handpomp (verkrijgbaar bij bouwmarkten)
• Motorolie

Montage

1. Monteer de onderste en bovenste duwboom (Item. 3) zoals weergegeven in Fig. 3a-3b.
2. Steek de handgreep van de startkabel (Item 9) in de daarvoor bestemde haak zoals weergegeven in Fig. 3c.
3. Bevestig de bedieningskabels aan de duwboom met de meegeleverde kabelklemmen (Item 10) zoals weergegeven in Fig. 3d.
4. Til de uitwerpklep (Item 5a) met één hand op en haak de grasopvangzak (Item 4a) in zoals weergegeven in Fig. 4.

De maaihoogte aanpassen

Pas de maaihoogte alleen aan als de motor is uitgeschakeld.

• De maaihoogte wordt centraal ingesteld met de stelhendel voor de maaihoogte (Fig. 7/Item 8). Er kunnen verschillende maaihoogtes worden geselecteerd.
• Bedien de stelhendel en trek deze naar de gewenste positie. Laat de hendel in de juiste positie klikken.

Gebruik

Let op!
De motor wordt geleverd zonder olie en benzine. Zorg er daarom voor dat u olie en benzine toevoegt voordat u de motor start.

1. Controleer het oliepeil.
2. Gebruik een trechter en een maatbeker om de tank met benzine te vullen. Zorg ervoor dat de benzine schoon is.

   Gebruik nooit meer dan één veiligheidsbenzinekan. Rook niet tijdens het tanken. Schakel de motor uit voordat u gaat tanken en laat de motor een paar minuten afkoelen.
3. Zorg ervoor dat de ontstekingskabel is aangesloten op de bougie.

Een veiligheidstest uitvoeren op de motorstart-/stophendel
De grasmaaier is uitgerust met een motorstart-/stophendel (Fig. 5a/Item 1a) om te voorkomen dat deze onbedoeld start en om ervoor te zorgen dat de motor en het mes snel stoppen in geval van gevaar. De hendel moet worden bediend (Fig. 5b) voordat de grasmaaier wordt gestart. Wanneer de motorstart-/stophendel wordt losgelaten, moet deze terugkeren naar zijn beginpositie (Fig. 5a).
Voordat u begint met maaien, moet u dit proces een aantal keren doorlopen om er zeker van te zijn dat de hendel en de bedieningskabels goed werken.
Herhaal de test een aantal keren nadat de motor is gestart. Wanneer de motorstart-/stophendel wordt losgelaten, moet de motor binnen enkele seconden stoppen. Neem anders contact op met de klantenservice.

Het mes begint te draaien zodra de motor is gestart.

De motor starten

1. Zorg ervoor dat de ontstekingskabel is aangesloten op de bougie.
2. Druk driemaal op de brandstofpomp (primer) (Fig. 6/Item 2). U kunt dit punt overslaan als de motor al is opgewarmd.
3. Ga achter de grasmaaier staan. Bedien de motorstart-/stophendel (Fig. 5b) met één hand. De andere hand moet op de starthendel zijn.
4. Start de motor met behulp van de omkeerstarter (Fig. 1/Item 9). Trek hiervoor de hendel ca. 10 –15 cm uit (totdat u een weerstand voelt) en start vervolgens de motor met een scherpe ruk. Als de motor niet start, ruk dan nogmaals aan de hendel.
   Let op! Laat de bedieningskabel nooit terugklappen.
   Let op! Bij koud weer kan het nodig zijn om het startproces een aantal keren te herhalen.

Aandrijfeenheid
Aandrijfhendel/koppelingshendel (Fig. 5a/Item 1b): Als u hierop drukt (Fig. 5c), wordt de koppeling voor de aandrijving gesloten en begint de grasmaaier te bewegen terwijl de motor draait. Laat de aandrijfhendel tijdig los om de rijdende grasmaaier te stoppen. Oefen het starten en stoppen voordat u de grasmaaier voor de eerste keer gebruikt totdat u vertrouwd bent met het bedienen van de grasmaaier.

Tips voor goed maaien

Open nooit de uitwerpopening wanneer de grasopvangzak is verwijderd (om te legen) en de motor nog draait. Het draaiende mes kan ernstig letsel veroorzaken!
Maak altijd de uitwerpopening en de opvangzak zorgvuldig vast. Schakel de motor uit voordat u ze verwijdert.
Wanneer u aanpassingen, onderhouds- of reparatiewerkzaamheden moet uitvoeren, schakelt u de motor uit en wacht u totdat het mes niet meer draait. Trek de bougiestekker eraf.

Maaien
De motor is geconfigureerd voor een optimale grasmaaisnelheid, voor het uitwerpen van gras in de opvangzak en voor vele jaren gebruik.
Gebruik alleen een scherp mes dat in goede staat is. Dit voorkomt dat de grassprieten rafelen en het gazon geel wordt.
Probeer in rechte lijnen te maaien voor een mooie, strakke look. De zwaden moeten elkaar een paar centimeter overlappen om strepen te voorkomen.
Houd de onderkant van de maaierbehuizing schoon en verwijder grasophoping. Afzettingen maken het niet alleen moeilijker om de maaier te starten; ze verminderen de kwaliteit van de snede en maken het moeilijker voor de apparatuur om het gras op te vangen.
Maai altijd langs hellingen (niet op en neer). U kunt voorkomen dat de grasmaaier naar beneden glijdt door een positie in een hoek naar boven te houden. Selecteer de maaihoogte op basis van de lengte van het gras. Maai indien nodig een aantal keren, zodat u nooit meer dan 4 cm gras in één keer maait.
Schakel de motor uit voordat u controles aan het mes uitvoert. Houd er rekening mee dat het mes nog een paar seconden blijft draaien nadat de motor is uitgeschakeld. Probeer nooit het mes handmatig te stoppen. Controleer regelmatig of het mes goed vastzit, in goede staat is en scherp is. Als het tegendeel het geval is, slijp het mes dan of vervang het. In het geval dat het mes een object raakt, schakelt u de grasmaaier onmiddellijk uit en wacht u tot het mes volledig tot stilstand is gekomen. Inspecteer vervolgens de staat van het mes en de mesbevestiging. Vervang alle onderdelen die beschadigd zijn.

De motor uitschakelen

Het enige wat u hoeft te doen om de motor uit te schakelen, is de motorstart-/stophendel loslaten (Fig. 5a/Item 1a).
Trek de bougiestekker van de bougie om te voorkomen dat de motor start. Controleer voordat u de motor opnieuw start de kabel van de motorrem. Controleer of de bedieningskabel correct is gemonteerd. Als de uitschakelkabel geknikt of beschadigd is, moet deze worden vervangen.

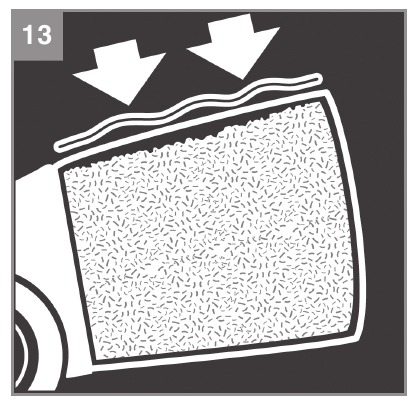

De opvangzak legen

Wanneer de opvangzak vol is, zal de luchtdoorvoer laag zijn en zal de niveau-indicator (4b) dicht tegen de opvangzak aan liggen (Fig. 13). Leeg de opvangzak en maak de uitwerpopening schoon.


Voordat u de opvangzak eraf haalt, schakelt u de motor uit en wacht u totdat het mes tot stilstand is gekomen.
Om de grasopvangbak eraf te halen, gebruikt u één hand om de uitwerpopening op te tillen en de andere om de draagbeugel van de bak vast te pakken. Verwijder de bak (Fig. 4). Om veiligheidsredenen valt de uitwerpopening automatisch naar beneden na het verwijderen van de grasopvangbak en sluit de achterste uitwerpopening af. Als er gras in de opening achterblijft, is het gemakkelijker om de motor opnieuw te starten als u de maaier ongeveer 1 m naar achteren trekt.
Gebruik uw handen of voeten niet om resten in of op de maaierbehuizing te verwijderen, maar gebruik in plaats daarvan geschikt gereedschap, zoals een borstel of een handbezem.
Om ervoor te zorgen dat het merendeel van het gras wordt opgevangen, moet de binnenkant van zowel de grasopvangzak als vooral het luchtrooster na elk gebruik worden schoongemaakt.
Bevestig de grasopvangzak pas opnieuw wanneer de motor is uitgeschakeld en het mes is gestopt.
Til met één hand de uitwerpopening op terwijl u met de andere hand de bakgreep vastpakt. Hang de bak vanaf de bovenkant in.

Reinigen, onderhoud, opslag, transport en bestellen van reserveonderdelen

Werk of raak nooit stroomvoerende delen van het ontstekingssysteem aan terwijl de motor draait. Trek de bougiekabel van de bougie voordat u onderhouds- of montagewerkzaamheden uitvoert. Voer nooit werkzaamheden aan de apparatuur uit terwijl de motor draait. Werkzaamheden die niet in deze gebruiksaanwijzing worden beschreven, mogen alleen door geautoriseerde werkplaatsen worden uitgevoerd.

Reinigen

De grasmaaier moet telkens na gebruik grondig worden gereinigd. Dit geldt in het bijzonder voor de onderkant en de meshouder. Kantel de grasmaaier naar achteren door de duwboom omlaag te drukken.
Opmerking: Voordat u de grasmaaier kantelt, gebruikt u een benzine-extractiepomp om alle brandstof uit de brandstoftank te verwijderen. Kantel de grasmaaier niet meer dan 90 graden. Het is het gemakkelijkst om vuil en gras direct na het maaien te verwijderen. Opgedroogde grasresten en vuil kunnen de maaibewerking belemmeren. Controleer of de grasuitwerpschacht vrij is van grasresten en ruim deze indien nodig op. Reinig de grasmaaier nooit met een waterstraal of een hogedrukreiniger. Zorg ervoor dat er geen water in het inwendige van de apparatuur kan komen. Gebruik geen agressieve reinigingsmiddelen zoals koudreinigers of petroleumether.

Onderhoud

Raadpleeg de meegeleverde benzineservicehandleiding voor informatie over de onderhoudsintervallen.
Opmerking: Voer vervuild onderhoudsmateriaal en bedrijfsmateriaal af bij het juiste inzamelpunt.

Benzinemotor

Let op! Laat de motor nooit draaien zonder of met te weinig olie. Dit kan ernstige schade aan de motor veroorzaken.

Het oliepeil controleren
Plaats de grasmaaier zo dat deze waterpas staat. Schroef de oliepeilstok (afb. 9a/onderdeel 7) los door deze tegen de klok in te draaien en veeg de peilstok schoon. Plaats de peilstok terug in de vulopening zover als deze gaat, maar draai hem niet vast. Trek de peilstok eruit, houd hem horizontaal en lees het oliepeil af. Het oliepeil moet zich tussen de twee markeringen min. en max. op de oliepeilstok bevinden (afb. 9b).

De olie verversen
De motorolie kan het beste worden ververst wanneer de motor is uitgeschakeld, maar nog warm is.

1. Zorg ervoor dat de opvangzak is verwijderd.
2. Maak de benzinetank leeg met een benzinezuigpomp en laat de motor draaien tot de resterende brandstof volledig is verbruikt.
3. Plaats een olieopvangbak naast de maaier.
4. Open de olievuldop (onderdeel 7) en kantel de maaier 90° opzij.
5. De hete olie stroomt door de open olievulopening in de olieopvangbak.
6. Nadat de oude olie is afgetapt, zet u de maaier weer rechtop.
7. Vul motorolie bij tot de bovenste markering op de oliepeilstok.
8.
   Draai de oliepeilstok niet vast om het oliepeil te controleren – steek hem slechts tot aan de schroefdraad in.
9. Voer de gebruikte olie af in overeenstemming met de geldende voorschriften.

Messen

Om veiligheidsredenen dient u alle werkzaamheden aan het slijpen, balanceren en monteren van messen te laten uitvoeren door een geautoriseerd servicecentrum. Om optimale resultaten te bereiken, raden wij aan de messen eenmaal per jaar te laten controleren.

De messen vervangen (afb. 8)
Gebruik bij het vervangen van de snij-eenheid uitsluitend originele vervangingsonderdelen. Het identificatieteken op het mes moet overeenkomen met het nummer dat in de onderdelenlijst is vermeld. Installeer nooit een mes van een andere fabrikant.

Beschadigde messen
Als het mes ondanks alle voorzichtigheid in contact komt met een obstakel, schakel dan onmiddellijk de motor uit en trek de bougiestekker eraf. Kantel de grasmaaier naar achteren en controleer het mes op schade. Beschadigde of gebogen messen moeten worden vervangen. Richt een gebogen mes nooit recht. Werk nooit met gebogen of sterk versleten messen, omdat dit trillingen veroorzaakt, wat verdere schade aan de maaier veroorzaakt.

Risico op letsel bij het werken met een beschadigd mes.

Assen en wielnaven

Breng eenmaal per seizoen vet aan op de assen en wielnaven.
Verwijder hiervoor de wielkappen met een schroevendraaier en draai de bevestigingsschroeven op de wielen los.

Onderhoud en afstelling van de bedieningskabels

Olie de bedieningskabels met regelmatige tussenpozen en controleer of ze gemakkelijk bewegen.

Onderhoud van het luchtfilter

(Afb. 10)
Vervuilde luchtfilters verminderen het motorvermogen door te weinig lucht naar de carburateur te voeren. Als de lucht veel stof bevat, moet het luchtfilter vaker worden gecontroleerd.
Reinig het luchtfilter nooit met benzine of ontvlambare oplosmiddelen. Reinig het luchtfilter alleen met perslucht of door erop te tikken.

Onderhoud van de bougie

Reinig de bougie met een koperen draadborstel.

1. Trek de bougiestekker eraf (afb. 11/onderdeel A).
2. Verwijder de bougie met een bougiesleutel.
3. Monteer in omgekeerde volgorde.

De V-snaar controleren

Verwijder het mes zoals beschreven in 7.2.2. Om de V-snaar te controleren, moet u de V-snaarafdekking verwijderen (afb. 12/onderdeel 5b).

Reparaties

Na het uitvoeren van reparatie- of onderhoudswerkzaamheden dient u ervoor te zorgen dat alle veiligheidsdelen zijn geïnstalleerd en in perfecte staat verkeren.
Houd potentieel gevaarlijke onderdelen buiten het bereik van andere personen en kinderen.
Let op! In overeenstemming met de Duitse wet op de productaansprakelijkheid zijn wij niet aansprakelijk voor schade die het gevolg is van ondeskundige reparaties aan het product of als onderdelen worden vervangen door andere dan originele onderdelen of onderdelen die door ons zijn goedgekeurd. Verder zijn wij niet aansprakelijk voor schade die het gevolg is van ondeskundige reparaties aan het product. Laat het werk uitvoeren door uw klantenservice of een geautoriseerde werkplaats. Hetzelfde geldt voor accessoires.

Bedrijfstijden

Neem de voorschriften met betrekking tot de bedrijfstijden van de grasmaaier in acht, die van stad tot stad kunnen verschillen.

De maaier voorbereiden op langdurige opslag

Maak de benzinetank niet leeg in afgesloten ruimtes, in de buurt van vuur of tijdens het roken. Benzinedampen kunnen explosies en brand veroorzaken.

1. Maak de benzinetank leeg met een benzine-extractiepomp.
2. Start de motor en laat hem draaien totdat de tank en de brandstofleiding volledig leeg zijn en de motor afslaat.
3. Ververs de olie na elk seizoen.
4. Verwijder de bougie. Gebruik een oliekan om de cilinder te vullen met ca. 20 ml olie. Trek langzaam aan de starterhendel, waardoor de cilinderwand met olie wordt bedekt. Schroef de bougie weer terug.
5. Reinig de koelribben van de cilinder en de behuizing.
6. Zorg ervoor dat u de gehele apparatuur reinigt om de lak te beschermen.
7. Bewaar de apparatuur op een goed geventileerde plaats.

De maaier voorbereiden op transport

Maak de benzinetank niet leeg in afgesloten ruimtes, in de buurt van vuur of tijdens het roken. Benzinedampen kunnen explosies en brand veroorzaken.

1. Maak de benzinetank leeg met een benzine-extractiepomp.
2. Laat de motor altijd draaien totdat hij de resterende benzine in de tank heeft verbruikt.
3. Tap de motorolie af van de warme motor.
4. Verwijder de bougiestekker van de bougie.
5. Reinig de koelribben van de cilinder en de behuizing.
6. Haak de startkabel los van de haak (afb. 3c). Maak de verbinding los die links en rechts van de duwboom in afb. 3a wordt getoond en klap de bovenste duwboom naar beneden. Zorg ervoor dat de bedieningskabels niet bekneld raken wanneer de stang omhoog wordt getrokken.
7. Klem een paar lagen golfkarton tussen de bovenste en onderste duwboom en de motor om schuren te voorkomen.
8. Zet de lading voldoende vast zodat deze niet kan wegglijden en schade of letsel kan veroorzaken tijdens het transport.

Verbruiksartikelen, slijtmaterialen en reserveonderdelen

Reserveonderdelen, verbruiksartikelen en slijtmaterialen zoals motorolie, V-snaren, bougies, luchtfilterinzetstukken, benzinefilters, accu's en messen vallen niet onder de garantie.

Reserveonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van reserveonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangingsonderdeelnummer van het benodigde onderdeel Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com

Gids voor probleemoplossing

Schakel de motor uit en trek de bougiekabel los voordat u controles of aanpassingen uitvoert.

Als u, na het aanpassen of repareren van de motor, deze een paar minuten laat draaien, onthoud dan dat de uitlaat en andere onderdelen heet worden. Raak deze onderdelen niet aan, omdat ze u kunnen verbranden.

Het herdrukken of reproduceren op welke andere manier dan ook, geheel of gedeeltelijk, van documentatie en papieren die bij producten worden geleverd, is alleen toegestaan met de uitdrukkelijke toestemming van Einhell Germany AG.
Technische wijzigingen voorbehouden

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiecertificaat staan vermeld, waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijk inbegrepen in de leveringsomvang!
Registreer het probleem in geval van defecten of fouten op internet op www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Werkt de apparatuur helemaal niet of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan de storing?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.

Referenties

• Einhell Service

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

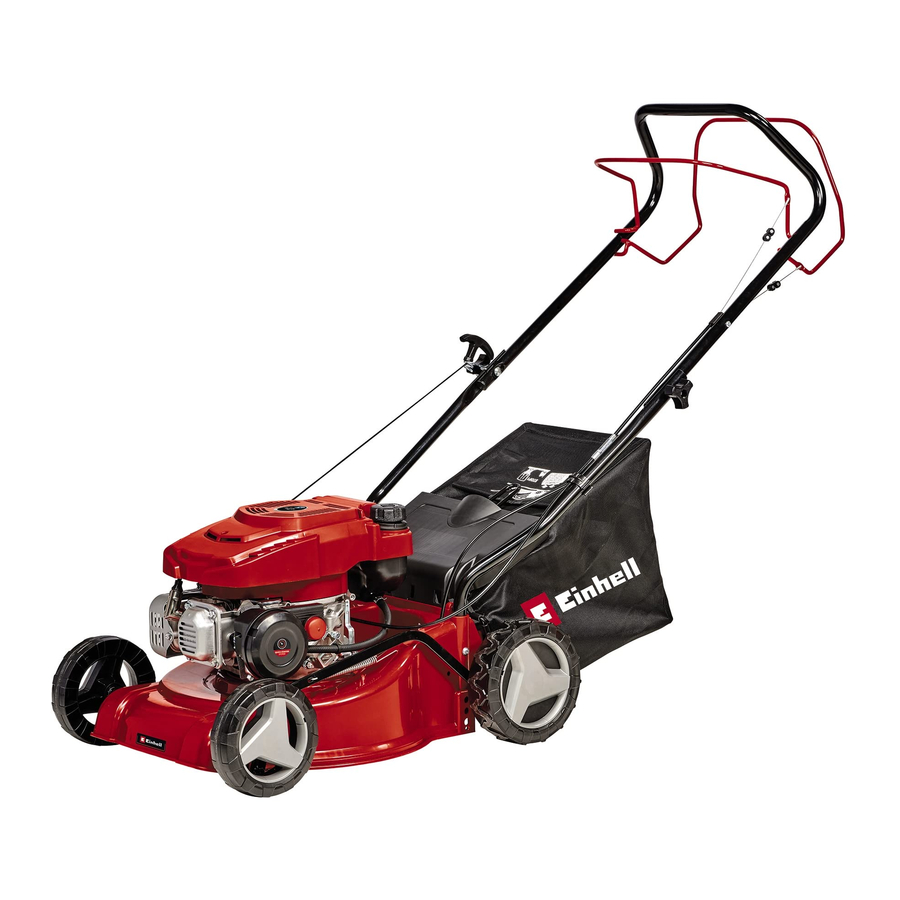

Download Einhell GC-PM 40/2 S (34.048.23) - Handleiding grasmaaier

Beschikbare talen
