EINHELL GE-CM 36 / 37 Li Handleiding

Veiligheidsvoorschriften

Lees de gebruiksaanwijzing om het risico op verwondingen te verminderen. Kinderen mogen dit apparaat niet gebruiken. Kinderen mogen geen reinigings- of onderhoudswerkzaamheden uitvoeren. Dit apparaat kan worden gebruikt door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of personen zonder ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over hoe het apparaat veilig te gebruiken en de gevaren begrijpen die voortvloeien uit dergelijk gebruik. Kinderen mogen niet met het apparaat spelen.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften mee. Wij aanvaarden geen enkele aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Eventuele fouten bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Uitleg van de gebruikte symbolen (zie afb. 17)

1. Lees de gebruiksaanwijzing voor het gebruik van de apparatuur.
2. Houd afstand!
3.
   Scherpe messen! Trek de veiligheidsstekker eruit voordat u reparatiewerkzaamheden uitvoert of als de stroomkabel beschadigd is. De messen blijven draaien nadat de motor is uitgeschakeld.
4. Bescherm de apparatuur tegen regen en vochtige omstandigheden
5. Gegarandeerd geluidsvermogensniveau
6. Batterijen op de juiste manier afvoeren
7. Alleen voor gebruik in droge ruimtes
8. Veiligheidsklasse II
9. Bewaar de batterij alleen in droge ruimtes met een omgevingstemperatuur van +10°C tot +40°C. Plaats alleen opgeladen batterijen in opslag (minstens 40% opgeladen).

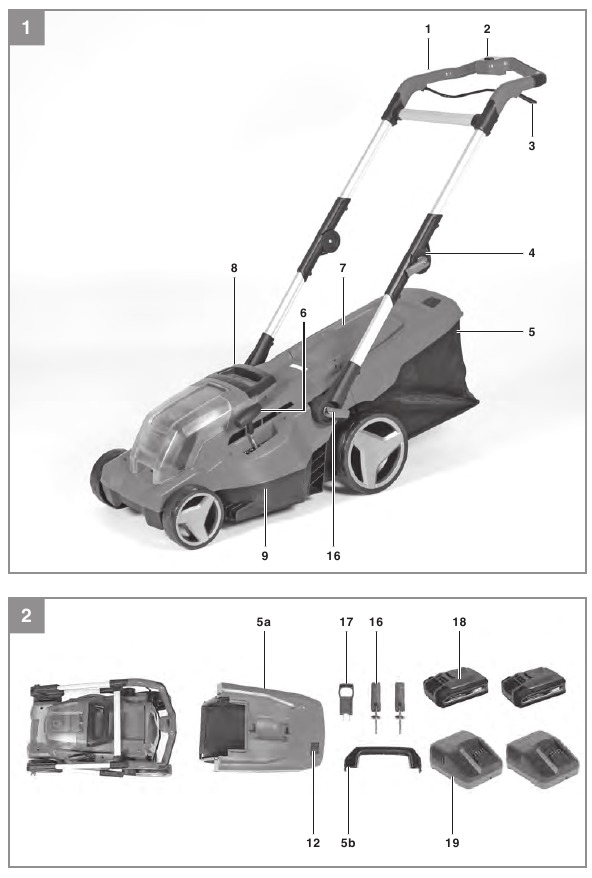

Indeling en meegeleverde artikelen

Indeling

1. Bovenste duwstang
2. Veiligheidsvergrendeling
3. Schakelbalk
4. Gewricht
5. Opvangbak
   1. Grasopvangbak, zonder draaggreep
   2. Grasopvangbak, draaggreep
6. Centrale snijhoogte-instelling
7. Uitwerpklep
8. Draaggreep
9. Afdekking snijgereedschap

12. Vulniveau-indicator

16. Snelspanschoren
17. Veiligheidsstekker
18. Oplaadbare batterij
19. Batterijlader

Meegeleverde artikelen en uitpakken

(Afb. 2)
Controleer of het artikel compleet is zoals gespecificeerd in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of de winkel waar u uw aankoop heeft gedaan, en overleg een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

Meegeleverde artikelen

• Accugrasmaaier
• Oplaadbare batterij (2x) (niet inbegrepen in levering met 34.131.72)
• Oplader (2x) (niet inbegrepen in levering met 34.131.72)
• Originele gebruiksaanwijzing
• Veiligheidsinformatie

Correct gebruik

De grasmaaier is bedoeld voor privégebruik, d.w.z. voor gebruik in huis- en tuinomgevingen.
Onder privégebruik van de grasmaaier wordt een jaarlijkse gebruiksduur verstaan die over het algemeen niet langer is dan 50 uur, gedurende welke tijd de apparatuur voornamelijk wordt gebruikt om kleinschalige gazons en huis-/hobbytuinen te onderhouden. Openbare voorzieningen, sporthallen en agrarische/bosbouwkundige toepassingen zijn uitgesloten.

Vanwege het hoge risico op lichamelijk letsel voor de gebruiker, mag de grasmaaier niet worden gebruikt om struiken, heggen of heesters te snoeien, om klimbegroeiing, beplante daken of op balkons gekweekt gras te maaien, om vuil en afval van loopbruggen schoon te maken (op te zuigen) of om boom- of hagsnoeisel te hakken. Bovendien mag de grasmaaier niet worden gebruikt als een krachtcultivator om hoge gebieden, zoals molshopen, te egaliseren.
Om veiligheidsredenen mag de grasmaaier niet worden gebruikt als aandrijfeenheid voor andere werktuigen of gereedschapskits van welke aard dan ook, tenzij deze uitdrukkelijk door de fabrikant zijn toegestaan.
De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook veroorzaakt als gevolg hiervan.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Spanning 36 V d.c.
Motorsnelheid: 3400 min^-1
Beschermingsklasse: IPX1
Beschermingsklasse: III
Gewicht: 14,3 kg
Snijbreedte: 37 cm
Grasbakvolume: 45 liter
Geluidsdrukniveau L_pA: 83,7 dB(A)
Onzekerheid K_pA: 3 dB(A)
Geluidsvermogensniveau L_WA: 94,2 dB(A)
Onzekerheid K_WA: 1,84 dB(A)
Gegarandeerd geluidsvermogensniveau L_WA: 96 dB(A)
Trilling aan de handgrepen ah: 2,87 m/s²
Onzekerheid K: 1,5 m/s²
Snijhoogte-instelling: 25-75 mm; 6 niveaus

2x Power X-Change lithium-ionbatterijen
Spanning: 18 V DC
Capaciteit: 3,0 Ah
Aantal cellen: 5

2x Power X-Charger-batterijlader
Ingangsspanning: 200-250 V ~ 50-60 Hz
Uitgangsspanning: 20 V DC
Uitgangsstroom: 3,0 A
Beschermingsklasse: II /

Geluids- en trillingswaarden zijn gemeten in overeenstemming met de normen EN ISO 3744:1995, ISO 11094:1991 en EN ISO 20643:2008.

Beperk de geluidsemissies en trillingen tot een minimum.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkstijl aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en lay-out van de apparatuur:

1. Longschade als er geen geschikt stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gedragen.

Deze apparatuur genereert tijdens bedrijf een elektromagnetisch veld. Onder bepaalde omstandigheden kan dit veld medische implantaten actief of passief belemmeren. Om het risico op ernstig of dodelijk letsel te verminderen, raden we personen met medische implantaten aan om voor gebruik van de apparatuur hun arts en de fabrikant van het medische implantaat te raadplegen.

Voordat u de apparatuur start

De grasmaaier wordt gedeeltelijk gemonteerd geleverd. De duwboom en de grasopvangbak moeten vóór gebruik van de grasmaaier worden gemonteerd. Volg de instructies stap voor stap en raadpleeg de afbeeldingen tijdens de montage.

Vereiste montageonderdelen (schroeven, kabelgeleiders, enz.) of functionele onderdelen (bijv. stekkers, sleutels, enz.) zijn te vinden in de gegoten delen van de verpakking of op de apparatuur. De kabel voor de elektrische aansluiting van de motor en de schakelstang bevindt zich op de linker tanden van de verstelinrichting van het stuur (afb. 3). Zorg ervoor dat deze tijdens de montage niet beschadigd raakt.

De duwboom bevestigen
Gebruik de snelspanbouten (afb. 2/onderdeel 16) om de duwboom (afb. 4/onderdeel 13) aan de tanden van de verstelinrichting van het stuur te bevestigen. Draai indien nodig de snelspanbout voldoende terug op de schroefdraad zodat de snelontgrendelingshendel (afb. 4/onderdeel 16a) nog naar achteren kan worden geklapt.
U kunt de hoek van de lange handgreep als geheel aanpassen door de twee snelontgrendelingshendels (afb. 5/onderdeel 16a) omhoog te klappen, met drie instellingen beschikbaar voor de hoek (afb. 5). Alleen deze drie posities zijn beschikbaar. Zorg er daarbij voor dat beide zijden in dezelfde positie staan. Om de duwboom weer vast te zetten, klapt u de twee snelontgrendelingshendels terug in de gesloten positie.
U kunt de hoek van de bovenste duwboom (afb. 6a) aanpassen door de twee bovenste snelontgrendelingshendels (afb. 6/onderdeel 16a) omhoog te klappen, met drie instellingen beschikbaar voor de hoek. Zorg er daarbij voor dat beide zijden in dezelfde positie staan. Om de duwboom weer vast te zetten, klapt u de twee snelontgrendelingshendels terug in de gesloten positie.

De opvangbak plaatsen
Druk de draagbeugel (afb. 7/onderdeel 5b) op het bovenste deel van de behuizing van de opvangbak. Zorg er tijdens de montage voor dat er een hoorbare klik is. Voordat u de opvangbak plaatst, moet u ervoor zorgen dat de motor is uitgeschakeld en dat het mes niet draait. Uitwerpklep (afb. 8/onderdeel 7) met één hand. Pak met de andere hand de mand bij de handgreep en hang hem van bovenaf erin.

Vulniveau-indicator van de grasopvangbak
De grasopvangbak is uitgerust met een vulniveau-indicator (afb. 9/onderdeel 12), die wordt geopend door de luchtstroom die de grasmaaier tijdens het gebruik genereert. Als de klep tijdens het maaien sluit, is de grasopvangvoorziening vol en moet deze worden geleegd. Om een goede werking van de vulniveau-indicator te garanderen, moeten de gaten onder de klep altijd schoon en doorgankelijk worden gehouden.

De maaihoogte aanpassen

Pas de maaihoogte alleen aan als de machine is uitgeschakeld en de veiligheidsstekker eruit is getrokken.
De maaihoogte wordt als volgt aangepast (zie afb. 10):

1. Duw de hendel (7) naar buiten.
2. Zet de hendel (7) op de gewenste maaihoogte.
3. Laat de hendel (7) los en controleer of deze goed in het slot zit.

De maaihoogte aflezen
De maaihoogte kan worden ingesteld tussen 25-75 mm in 6 intervallen en kan worden afgelezen op de schaal.
Voordat u begint met maaien, moet u controleren of het mes niet bot is en of geen van de bevestigingsmiddelen beschadigd is. Om een onbalans te voorkomen, vervangt u botte en/of beschadigde messen. Om deze controle uit te voeren, schakelt u eerst de motor uit en trekt u de veiligheidsstekker eruit.

De batterij opladen (afb. 11)

1. Haal het batterijpakket uit de apparatuur. Druk hiervoor op de drukknop (afb. 12/ onderdeel C).

2. Controleer of uw netspanning overeenkomt met de spanning die op het typeplaatje van de batterijlader staat vermeld. Steek de stekker van de oplader (19) in het stopcontact. De groene led begint dan te knipperen.
3. Schuif de batterij(en) (18) op de batterijlader (19).
4. In het hoofdstuk „Laderindicator" vindt u een tabel met een uitleg van de led-indicator op de oplader.

Het batterijpakket kan tijdens het opladen een beetje warm worden. Dit is normaal. Als het batterijpakket niet wordt opgeladen, controleer dan:

• of er spanning op het stopcontact staat
• of er goed contact is bij de oplaadcontacten

Als het batterijpakket nog steeds niet wordt opgeladen, stuur dan

• de laadeenheid
• en het batterijpakket naar onze klantenservice.

Om ervoor te zorgen dat artikelen correct worden verpakt en afgeleverd wanneer u ze naar ons opstuurt, kunt u contact opnemen met onze klantenservice of het verkooppunt waar de apparatuur is gekocht.
Zorg er bij het verzenden of weggooien van batterijen en snoerloos gereedschap altijd voor dat ze afzonderlijk in plastic zakken worden verpakt om kortsluiting en brand te voorkomen.
Om ervoor te zorgen dat het batterijpakket lang meegaat, moet u ervoor zorgen dat u het tijdig oplaadt. U moet het batterijpakket opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat het batterijpakket nooit volledig ontladen raken. Dit zal ertoe leiden dat het een defect ontwikkelt.

Batterijcapaciteit indicator (afb. 12)
Druk op de schakelaar voor de batterijcapaciteit indicator (onderdeel A). De batterijcapaciteit indicator (onderdeel B) geeft de laadstatus van de batterij weer met behulp van 3 leds.

Alle 3 de leds branden:
De batterij is volledig opgeladen.

2 of 1 led(s) branden:
De batterij heeft een voldoende resterende lading.

1 led knippert:
De batterij is leeg, laad de batterij op.

Alle leds knipperen:
De batterijtemperatuur is te laag. Verwijder de batterij uit de apparatuur en bewaar deze een dag op kamertemperatuur. Als de storing zich opnieuw voordoet, betekent dit dat de oplaadbare batterij volledig is ontladen en defect is. Verwijder de batterij uit de apparatuur. Gebruik of laad nooit een defecte batterij op.

De batterij installeren (afb. 13)
Open het batterijklepje. Plaats de batterijen vervolgens in de houders zoals weergegeven in afb. 13.

De bedrijfstijd van de apparatuur is afhankelijk van de batterij met het lagere laadniveau of de lagere capaciteit (Ah). Gebruik daarom alleen oplaadbare batterijen die tot hetzelfde niveau zijn opgeladen en dezelfde capaciteit (Ah) hebben. Combineer nooit volle en halfvolle batterijen of batterijen met verschillende capaciteiten (Ah). Laad de twee batterijen altijd tegelijkertijd op voordat u ze gaat gebruiken. Sluit het batterijklepje door het klepje naar beneden te klappen.

Bediening

De grasmaaier is uitgerust met een veiligheidscircuit om ongeoorloofd gebruik te voorkomen. Steek vlak voor het starten van de grasmaaier de veiligheidsstekker (afb. 14/onderdeel 17) erin en verwijder de veiligheidsstekker weer telkens wanneer u uw werk onderbreekt of beëindigt.

Om te voorkomen dat de apparatuur per ongeluk wordt ingeschakeld, is de grasmaaier uitgerust met een veiligheidsschakelaar (afb. 15/onderdeel 2) die moet worden ingedrukt voordat de schakelstang (afb. 15/onderdeel 3) kan worden geactiveerd. De grasmaaier schakelt zichzelf uit wanneer de schakelstang wordt losgelaten. De starttijd kan enkele seconden bedragen. Herhaal dit proces meerdere keren zodat u er zeker van bent dat de machine correct functioneert. Voordat u reparatie- of onderhoudswerkzaamheden aan de apparatuur uitvoert, moet u ervoor zorgen dat het mes niet draait en dat de veiligheidsstekker is losgekoppeld.


Open nooit de uitwerpkanaalklep wanneer de grasopvangzak is verwijderd (om te legen) en de motor nog draait. Een draaiend mes kan ernstig letsel veroorzaken!
Maak de uitwerpkanaalklep en de grasopvangbak altijd zorgvuldig vast. Schakel de motor uit voordat u de grasopvangbak leegt.
Zorg er altijd voor dat een veilige afstand (geleverd door de lengte van de lange handgrepen) wordt aangehouden tussen de gebruiker en de maaierbehuizing. Wees vooral voorzichtig bij het maaien en van richting veranderen op hellingen en stijgingen. Zorg voor een stevige ondergrond en draag stevig, antislip schoeisel en een lange broek.
Maai altijd langs de helling (niet op en neer). Om veiligheidsredenen mag de grasmaaier niet worden gebruikt om hellingen te maaien waarvan de hellingshoek groter is dan 15 graden.
Wees extra voorzichtig bij het achteruitrijden en trekken van de grasmaaier. Struikelgevaar!

Tips voor goed maaien
Het wordt aanbevolen om de maaibanen te overlappen.
Gebruik alleen een scherp mes dat in goede staat verkeert. Dit voorkomt dat de grassprieten rafelen en het gazon geel wordt. Probeer in rechte lijnen te maaien voor een mooie, strakke uitstraling. De banen moeten elkaar enkele centimeters overlappen om strepen te voorkomen.
De gebruiksduur van de oplaadbare batterijen en dus het oppervlak in vierkante meters dat met één batterijlading kan worden bedekt, is grotendeels afhankelijk van de toestand van het gras (bijv. dichtheid, vocht, hoogte, maaihoogte, enz.) en de maaisnelheid (loopsnelheid). Om het te maaien oppervlak aan uw individuele wensen aan te passen, wordt aanbevolen om het gazon vaker te maaien, met een hogere maaihoogte en met een geschikte snelheid. Het frequent in- en uitschakelen van de apparatuur tijdens het maaien zal ook de hoeveelheid te maaien oppervlak verminderen. Als de gebruiksduur van de oplaadbare batterijen (te maaien oppervlak) ondanks de bovenstaande maatregelen nog steeds onbevredigend is, kunt u het probleem verhelpen door oplaadbare batterijen met een grotere capaciteit (Ah) te gebruiken.
Hoe vaak u uw gazon moet maaien, wordt voornamelijk bepaald door de snelheid waarmee het gras groeit. In het hoofdseizoen (mei - juni) moet u het gazon waarschijnlijk twee keer per week maaien, anders slechts één keer per week. De maaihoogte moet tussen 4 - 6 cm liggen en de hoeveelheid groei voordat u weer maait, moet 4 - 5 cm zijn. Als het gras om de een of andere reden wat langer mag groeien, maak dan niet de fout om het in één keer terug te brengen tot de normale hoogte. Dit zal het gazon beschadigen. Knip het nooit meer dan de helft van de hoogte in één keer terug. Houd de onderkant van de maaierbehuizing schoon en verwijder grasophoping. Afzettingen maken het niet alleen moeilijker om de maaier te starten; ze verminderen de kwaliteit van de snede en maken het moeilijker voor de apparatuur om het gras op te vangen.
Maai altijd langs hellingen (niet op en neer). U kunt voorkomen dat de grasmaaier naar beneden glijdt door een positie in een hoek naar boven te houden.
Selecteer de maaihoogte op basis van de lengte van het gras. Maak meerdere passages zodat er niet meer dan 4 cm gras per keer wordt gemaaid. Schakel de motor uit voordat u controles aan het mes uitvoert. Houd er rekening mee dat het mes nog enkele seconden blijft draaien nadat de motor is uitgeschakeld. Probeer nooit het mes handmatig te stoppen. Controleer regelmatig of het mes stevig is bevestigd, in goede staat verkeert en scherp is. Als het tegendeel het geval is, slijp het mes dan of vervang het. In het geval dat het mes een object raakt, schakel dan onmiddellijk de grasmaaier uit en wacht tot het mes volledig tot stilstand is gekomen. Inspecteer vervolgens de staat van het mes en de mesbevestiging. Vervang alle onderdelen die beschadigd zijn.
Zodra het gemaaide gras achter de grasmaaier begint te slepen, is het tijd om de grasopvangbak te legen. Belangrijk! Voordat u de grasopvangbak verwijdert, schakelt u de motor uit en wacht u tot het mes tot stilstand is gekomen.
Om de grasopvangbak te verwijderen, gebruikt u één hand om de uitwerpkanaalklep op te tillen en de andere om de bakhandgreep vast te pakken. Verwijder de bak. Om veiligheidsredenen valt de uitwerpkanaalklep automatisch naar beneden na het verwijderen van de grasopvangbak en sluit de achterste uitwerpopening af. Als er gras in de opening achterblijft, is het gemakkelijker om de motor opnieuw te starten als u de maaier ongeveer 1 m naar achteren trekt.
Gebruik uw handen of voeten niet om maaisel in of op de maaierbehuizing te verwijderen, maar gebruik in plaats daarvan geschikt gereedschap zoals een borstel of een handveger.
Om ervoor te zorgen dat het grootste deel van het maaisel wordt opgevangen, moet de binnenkant van de grasopvangbak na elk gebruik worden gereinigd.
Bevestig de grasopvangbak pas weer wanneer de motor is uitgeschakeld en het mes tot stilstand is gekomen.
Til met één hand de uitwerpkanaalklep omhoog en hang, terwijl u de grasopvangbak met de andere hand aan de handgreep vasthoudt, de bak van bovenaf in.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek de veiligheidsstekker eruit voordat u reinigingswerkzaamheden uitvoert (afb. 14).

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze met perslucht op lage druk schoon.
• Reinig de grasmaaier niet met stromend water, vooral niet met hogedrukwater.
• We raden u aan om het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen.
• Voor het beste resultaat reinigt u de grasmaaier met een borstel of doek.

Koolborstels

Laat in geval van overmatige vonkenvorming de koolborstels alleen controleren door een gekwalificeerde elektricien.

De koolborstels mogen alleen worden vervangen door een gekwalificeerde elektricien.

Onderhoud

• Versleten of beschadigde messen, mesbevestigingen en bouten moeten als set worden vervangen door een geautoriseerde vakman om de apparatuur in balans te houden.
• Zorg ervoor dat alle montageonderdelen (d.w.z. schroeven, bouten, moeren enz.) altijd zijn aangedraaid, zodat de apparatuur te allen tijde veilig kan worden gebruikt.
• Controleer de grasopvangconstructie regelmatig op tekenen van slijtage.
• Vervang overmatig versleten of beschadigde onderdelen onmiddellijk.
• Om ervoor te zorgen dat u jarenlang van de apparatuur kunt genieten, moeten alle geschroefde onderdelen, evenals de wielen en assen, worden gereinigd en gesmeerd.
• Het in goede staat houden van uw grasmaaier zorgt niet alleen voor een lange levensduur en hoge prestaties, maar stelt de apparatuur ook in staat om uw gras grondig te maaien met minimale inspanning.
• Het mes is onderhevig aan meer slijtage dan enig ander onderdeel. Controleer daarom regelmatig de staat van het mes en zorg ervoor dat het stevig is bevestigd. Als het mes volledig versleten is, moet het onmiddellijk worden vervangen of opnieuw scherp worden geslepen. Een overmatig trillende maaier betekent dat het mes niet goed is uitgebalanceerd of vervormd is geraakt door het raken van een object. In dit geval moet het mes worden gerepareerd of vervangen.
• Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Het mes vervangen

Om veiligheidsredenen raden we aan om het mes te laten vervangen door een geautoriseerde vakman. Belangrijk! Draag werkhandschoenen! Vervang het mes alleen door een origineel Einhell-vervangingsmes, omdat dit topprestaties en veiligheid onder alle omstandigheden garandeert.
Voer de volgende stappen uit om het mes te vervangen:

1. Maak de bevestigingsschroef los (zie afb. 16).

2. Verwijder het mes en vervang het door een nieuw mes.
3. Zorg er bij het plaatsen van het mes voor dat het in de juiste richting is geïnstalleerd. De luchtschoepen van het mes moeten in het motorcompartiment uitsteken (zie afb. 16). De koepelmontages moeten zijn uitgelijnd met de ponsgaten in het mes.
4. Draai vervolgens de bevestigingsschroef weer vast met de universele sleutel. Het aanhaalmoment moet ongeveer 25 Nm zijn.
   Voer aan het einde van het seizoen een algemene inspectie van de grasmaaier uit en verwijder eventueel opgehoopt gras en vuil. Zorg er aan het begin van elk seizoen voor dat u de staat van het mes controleert. Neem contact op met onze klantenservice als reparaties nodig zijn. Gebruik alleen originele reserveonderdelen.

Reserveonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van reserveonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Reserveonderdeelnummer van het benodigde onderdeel Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com
  Reservemes art. nr.: 34.054.86

Opslag en transport

Verwijder de oplaadbare batterij(en).

Opslag
Bewaar de apparatuur en accessoires buiten het bereik van kinderen op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar de machine in de originele verpakking.

Transport

• Schakel de machine uit en isoleer deze van de stroomvoorziening voordat u deze transporteert.
• Plaats de transportbeschermers, indien aanwezig.
• Voor gemakkelijker transport (of opslag) opent u de snelspanhendel (afb. 5 en 6 / onderdeel 16a). Draai deze indien nodig weer ver genoeg terug zodat de duwstangen op dit punt aan elkaar kunnen worden geklapt. Pas op dat u de kabel niet beschadigt op de linker tanden van de stuurverstelling.
• Bescherm de machine tegen schade en de sterke trillingen die vooral kunnen optreden bij transport in voertuigen.
• Zet de machine vast tegen wegglijden en omvallen.

Oplaadindicator

Probleemoplossing

Service-informatie

Wij hebben competente servicepartners in alle landen die op het garantiecertificaat staan vermeld en waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle serviceaanvragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijk inbegrepen in de leveringsomvang!

In het geval van defecten of storingen dient u het probleem te registreren op internet op www.Einhell-Service.com. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Heeft de apparatuur helemaal niet gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan de storing?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)?
  Beschrijf deze storing.
