EINHELL GE-HM 18/38 Li Handmatig

Veiligheidsvoorschriften

Bij het gebruik van het apparaat moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de complete bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie altijd beschikbaar is. Als u het apparaat aan een andere persoon geeft, overhandig dan ook deze bedieningsinstructies en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.
Dit apparaat mag niet door kinderen worden gebruikt. Kinderen moeten onder toezicht staan, zodat ze niet met het apparaat spelen. Kinderen mogen de reiniging of het onderhoud niet uitvoeren. Dit apparaat mag niet worden gebruikt door mensen met beperkte fysieke, zintuiglijke of mentale capaciteiten of door mensen met onvoldoende kennis of ervaring, tenzij ze onder toezicht staan of worden geïnstrueerd door een persoon die verantwoordelijk is voor hen.
De bijbehorende veiligheidsinformatie is te vinden in de bijgevoegde brochure.

Lees alle veiligheidsinformatie, instructies, afbeeldingen en technische gegevens die op of bij dit elektrische gereedschap zijn geleverd. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

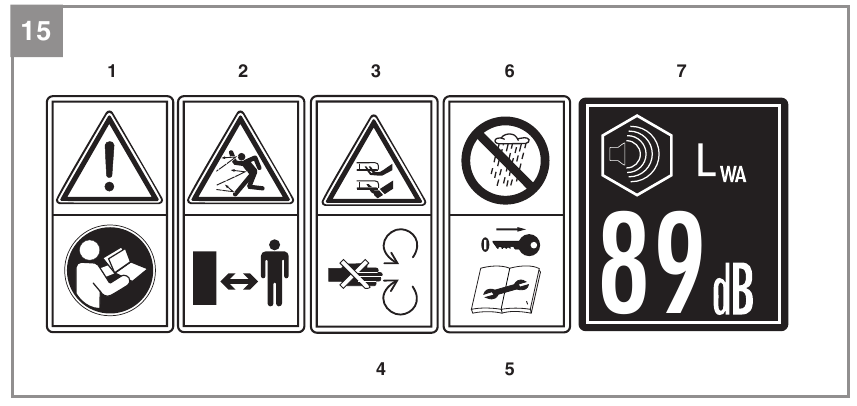

Verklaring van de gebruikte symbolen (zie afb. 15)

1. „
   Lees de bedieningsinstructies om het risico op letsel te verminderen"
2. Houd afstand!
3.
   Scherpe messen
4. Wees voorzichtig wanneer de messen draaien. Steek uw handen of voeten niet in openingen wanneer de machine draait.
5. Trek de veiligheidsstekker eruit voordat u onderhoudswerkzaamheden uitvoert.
6. Bescherm het apparaat tegen regen en vochtige omstandigheden
7. Gegarandeerd geluidsvermogensniveau

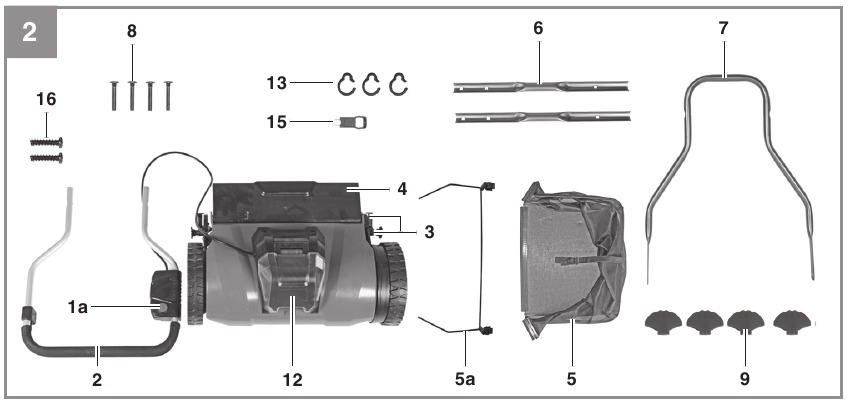

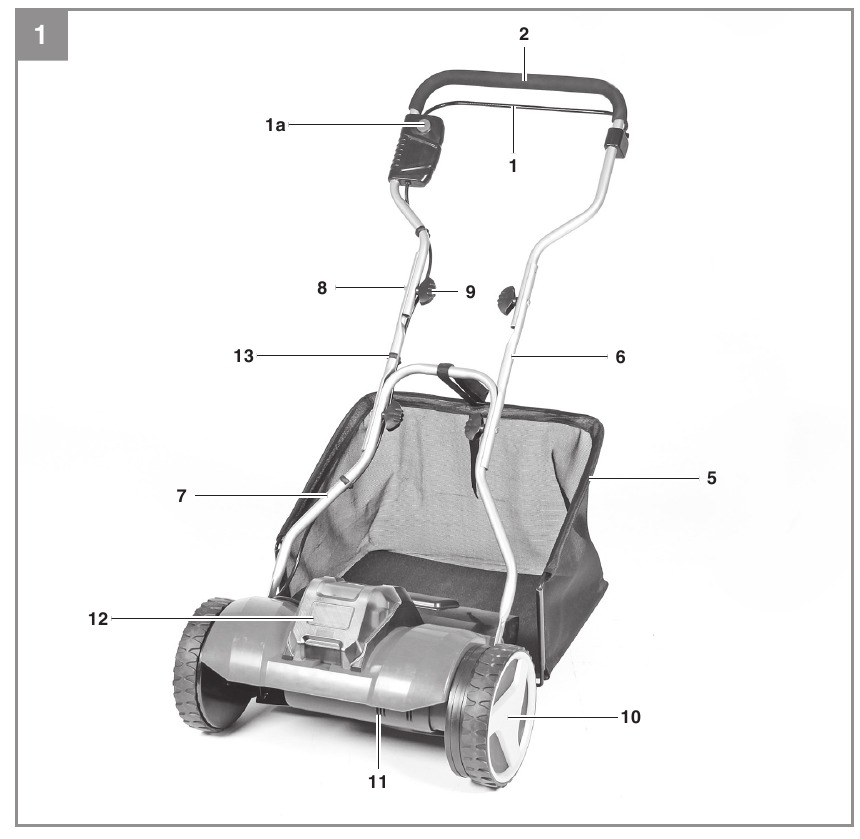

Indeling en meegeleverde artikelen

Indeling

1. Schakelstang
   1. Veiligheidsvergrendeling
2. Duwstang bovendeel
3. Instelling snijhoogte
4. Uitwerpklep
5. Grasopvangbak met bevestigingsriem
   1. Staafframe
6. Duwstangverlengstuk (2-delig)
7. Duwstang onderdeel
8. Schroef M6x40 (4x)
9. Vleugelmoer M6 (4x)
10. Wiel
11. Motor 18V d.c.
12. Accu-afdekking
13. Kabelklem (3x)
14. Maaispindel
15. Veiligheidsstekker
16. Bevestigingsschroef (2x)

Meegeleverde artikelen en uitpakken

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan en na overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat een gevaar voor inslikken of verstikking! Meegeleverde artikelen

• Maaihuis met duwstang bovendeel en veiligheidsstekker
• Grasvangbox met bevestigingsriem
• Staafframe
• Duwstangverlengstuk (2-delig)
• Duwstang onderdeel
• Schroef M6x40 (4x)
• Vleugelmoer M6 (4x)
• Bevestigingsschroef (2x)
• Originele bedieningsinstructies
• Veiligheidsinformatie

Correct gebruik

De grasmaaier is bedoeld voor particulier gebruik, d.w.z. voor gebruik in huis- en tuinomgevingen.
Particulier gebruik van de grasmaaier verwijst naar een jaarlijkse gebruiksduur die over het algemeen niet langer is dan 50 uur, waarin het apparaat voornamelijk wordt gebruikt om kleinschalige gazons voor residentieel gebruik en huis-/hobbytuinen te onderhouden. Openbare voorzieningen, sporthallen en agrarische/bosbouwtoepassingen zijn uitgesloten.
Belangrijk. Vanwege het hoge risico op lichamelijk letsel voor de gebruiker mag de grasmaaier niet worden gebruikt om struiken, heggen of heesters te snoeien, om schubbenvegetatie, beplante daken of op balkons gekweekt gras te snijden, om vuil en afval van loopbruggen schoon te maken (op te zuigen) of om boom- of heggensnoeisel te hakken. Bovendien mag de grasmaaier niet worden gebruikt als een aangedreven cultivator om hoge gebieden zoals molshopen te egaliseren.
Om veiligheidsredenen mag de grasmaaier niet worden gebruikt als aandrijfeenheid voor andere werktuigen of gereedschapskits van welke aard dan ook, tenzij deze uitdrukkelijk door de fabrikant zijn toegestaan.
Het apparaat mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Spanning: 18 V d.c.
Toerental van de maaispindel: 890 tpm
Beschermingsklasse: IPX1
Beschermingsklasse: III
Gewicht: 10,8 kg
Snijbreedte: 38 cm
Volume van de opvangzak: 45 liter
Geluidsdrukniveau L_pA: 72 dB(A)
Onzekerheid K_pA : 3 dB (A)
Geluidsvermogensniveau L_WA: 86,38 dB(A)
Onzekerheid K_WA: 2,66 dB(A)
Gegarandeerd geluidsvermogensniveau L_WA: 89 dB(A)
Trillingen aan het handvat: ≤ 2,5 m/s²
Onzekerheid K: 1,5 m/s²
Instelling snijhoogte: 14-38 mm; 4 niveaus

Het apparaat wordt geleverd zonder accu's en zonder oplader en mag alleen worden gebruikt met de lithium-ionaccu's van de Power-XChange serie!
De lithium-ionaccu's van de Power-X-Change serie mogen alleen worden opgeladen met de Power-X lader.

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 62841.
Draag oorbeschermers.
De impact van geluid kan gehoorbeschadiging veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841.
De vermelde trillingsemissieniveaus en de vermelde geluidsemissiewaarden zijn gemeten in overeenstemming met een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.
De vermelde trillingsemissieniveaus en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste inschatting te maken van de blootstelling.

De trillings- en geluidsemissieniveaus kunnen afwijken van het niveau dat is gespecificeerd tijdens het daadwerkelijke gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Beperk de gebruiksduur!
Alle fasen van de werkcyclus moeten in aanmerking worden genomen (bijvoorbeeld tijden waarin het elektrische gereedschap is uitgeschakeld en tijden waarin het gereedschap is ingeschakeld maar zonder belasting werkt).
Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkstijl aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van het apparaat:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.

Voordat u het apparaat start

De grasmaaier wordt gedeeltelijk gemonteerd geleverd. De duwboom en de grasopvangbak moeten voor gebruik van de grasmaaier worden gemonteerd. Volg de instructies stap voor stap en raadpleeg de afbeeldingen tijdens de montage.

Benodigde montagedelen (schroeven, kabelgeleiders, enz.) of functionele onderdelen (bijv. stekkers, steeksleutels, enz.) zijn te vinden in de gevormde delen van de verpakking of op het apparaat.

De duwboom monteren

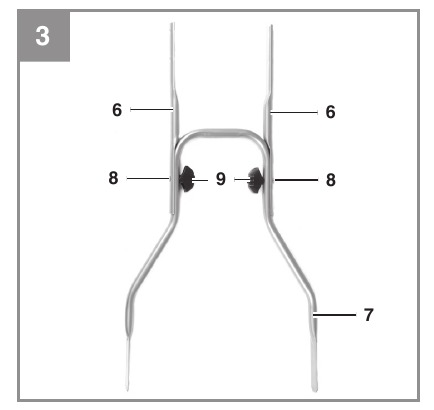

Afb. 3: Schroef het onderste gedeelte van de duwboom (7) aan de uiteinden van de duwboomverlengstukken (6), waarop zich slechts één vierkant gat bevindt. Gebruik hiervoor twee schroeven M6 x 40 mm (8) en twee vleugelmoeren M6 (9).

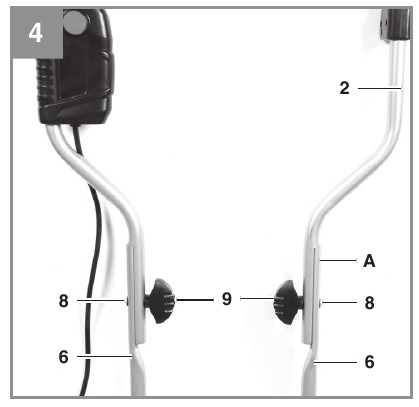

Afb. 4: Schroef het bovenste gedeelte van de duwboom (2) aan de uiteinden van de duwboomverlengstukken (6), waarop zich twee vierkante gaten bevinden. Gebruik hiervoor twee schroeven M6 x 40 mm (8) en twee vleugelmoeren M6 (9). Door de gaten (A) te gebruiken, wordt de duwboom met ca. 5 cm verlengd.

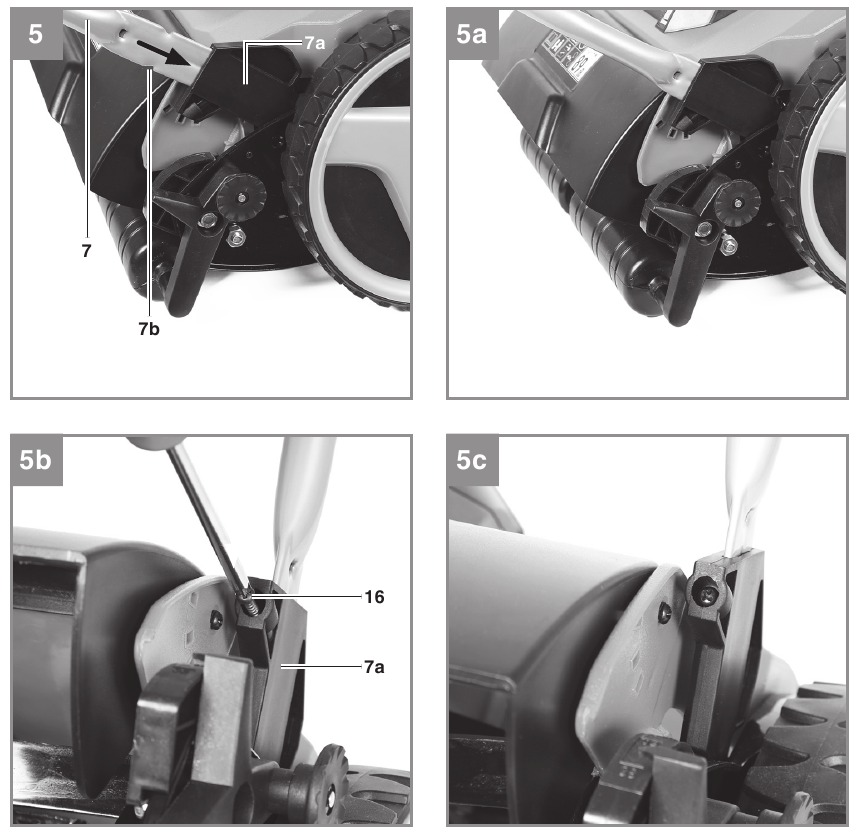

Afb. 5/5a: Duw beide zijden van het onderste gedeelte van de duwboom (7) volledig in de duwboomhouder (7a) (Afb. 5a).
Afb. 5b/5c:

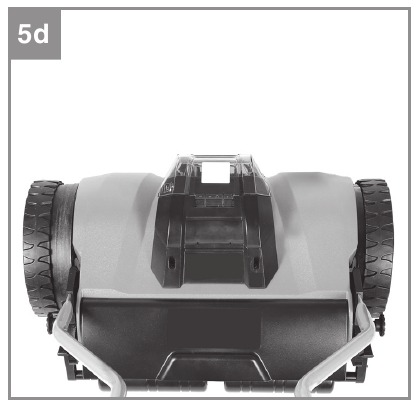

Het onderste gedeelte van de duwboom moet tijdens de volgende montagestappen volledig in de duwboomhouder zitten. Kantel het apparaat voorzichtig naar voren. Schroef de twee bevestigingsschroeven (16) in de schroefbevestigingen in de duwboomhouder aan beide zijden. De bevestigingsschroef (16) moet hier in de "V"-vormige inkeping (Afb. 5/onderdeel 7b) worden geschroefd. Indien correct vastgeschroefd, wordt het onderste gedeelte van de duwboom stevig in de duwboomhouder vastgehouden. Afbeeldingen 5c en 5d tonen het onderste gedeelte van de duwboom nadat het is gemonteerd.
Bevestig vervolgens de stroomkabel aan de duwboom (Afb. 1/onderdeel 13) met de kabelklemmen (Afb. 2/onderdeel 13).

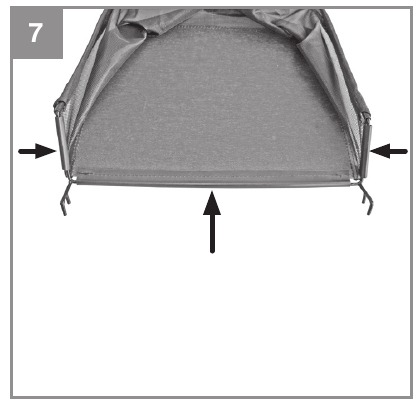

De opvangbak monteren

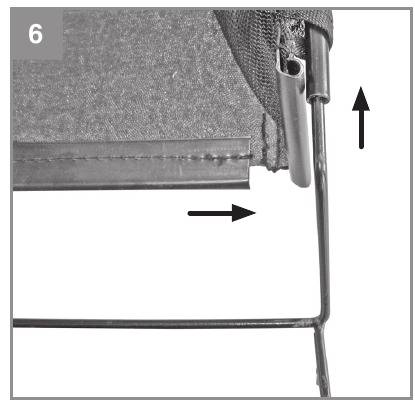

1. Duw het stangframe in de buis van de grasopvangbak.
2. Klik de zijdelingse bevestigingsnokken op de grasopvangbak over het stangframe.
3. Klik de onderste bevestigingsnok op de grasopvangbak over het stangframe.

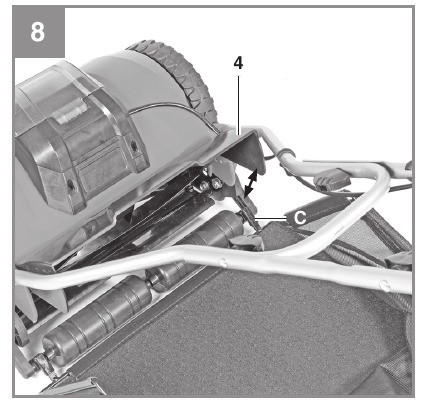

De opvangbak bevestigen

Voordat u de opvangbak bevestigt, moet u ervoor zorgen dat de motor is uitgeschakeld en de maaispindel niet draait.
Haak de grasopvangbak op zijn plaats aan de linker- en rechterkant van de rol (onderdeel C). De grasbox moet ook aan de duwboom worden bevestigd met behulp van de vasthoudriem (zie Afb. 1). Stel de vasthoudriem naar wens af. De uitwerpklep (onderdeel 4) kan worden aangepast aan een aantal verschillende instellingen voor de uitworp van het gras in de opvangbak.

De snijhoogte instellen

Stel de snijhoogte alleen in als de motor is uitgeschakeld en de veiligheidsstekker is verwijderd.

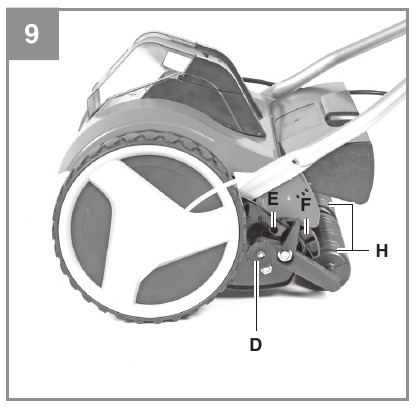

Afb. 9: Vier verschillende snijhoogtes kunnen worden ingesteld tussen een bereik van 14 – 38 mm. Trek hiervoor de veerbelaste bouten (D) aan beide zijden uit en zet ze vervolgens vast in de vereiste gaten (E). De ingestelde snijhoogte kan worden afgelezen van de schaal (F).
Opmerking:

• De rol (H) moet parallel aan de grasmaaier zijn uitgelijnd (veerbelaste bouten op dezelfde hoogte (D)).
• Stel de snijhoogte zo in dat het tegenmes (Afb. 14/onderdeel L) de grond niet raakt als er oneffenheden in de grond zitten.

Controleer voordat u begint met maaien of het mes niet bot is en of geen van de bevestigingsmiddelen beschadigd is. Om onevenwichtigheid te voorkomen, vervangt u botte en/of beschadigde messen. Om deze controle uit te voeren, schakelt u eerst de motor uit en trekt u de veiligheidsstekker eruit.

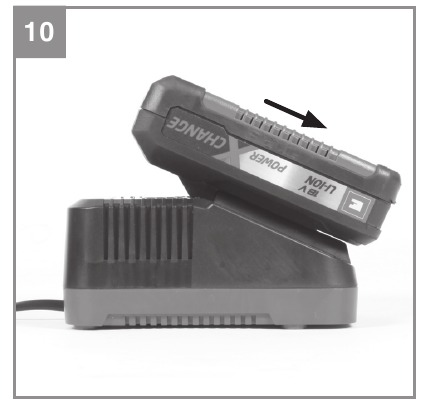

De accu opladen (Afb. 10)

1. Haal de accupack uit het apparaat. Druk hiervoor op de drukknop (Afb. 11/ onderdeel C).
2. Controleer of uw netspanning overeenkomt met de spanning die op het typeplaatje van de acculader staat vermeld. Steek de stekker van de oplader in het stopcontact. De groene LED begint dan te knipperen.
3. Plaats de accupack in de oplader.
4. In het gedeelte „Opladerindicator" vindt u een tabel met een uitleg van de LED-indicator op de oplader.

De accupack kan tijdens het opladen een beetje warm worden. Dit is normaal. Als de accupack niet kan worden opgeladen, controleer dan:

• of er spanning op het stopcontact staat
• of er goed contact is bij de oplaadcontacten

Als de accupack nog steeds niet kan worden opgeladen, stuur dan

• de oplader
• en de accupack naar ons klantenservicecentrum.

Om ervoor te zorgen dat artikelen correct worden verpakt en afgeleverd wanneer u ze naar ons opstuurt, neemt u contact op met onze klantenservice of het verkooppunt waar het apparaat is gekocht.
Zorg er bij het verzenden of verwijderen van accu's en accugereedschap altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.
Om ervoor te zorgen dat de accupack lang meegaat, moet u ervoor zorgen dat u deze tijdig oplaadt. U moet de accupack opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Zorg ervoor dat de accupack nooit volledig leeg raakt. Dit zal ertoe leiden dat deze een defect ontwikkelt.

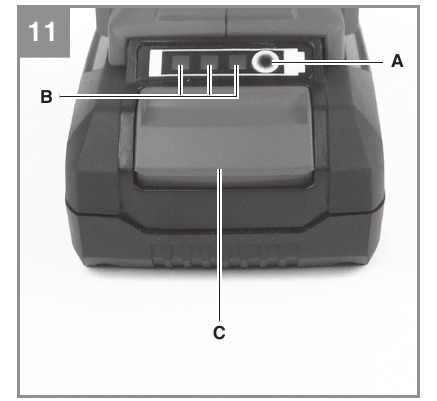

Accucapaciteitindicator (Afb. 11)
Druk op de schakelaar van de acculaadniveau-indicator (A). De acculaadniveau-indicator (B) geeft het laadniveau van de accu aan met behulp van 3 LED's.
Alle 3 LED's branden:
De accu is volledig opgeladen.
2 of 1 LED(s) branden:
De accu heeft een voldoende resterende lading.
1 LED knippert:
De accu is leeg, laad de accu op.
Alle LED's knipperen:
De accutemperatuur is te laag. Verwijder de accu uit het apparaat, bewaar deze een dag op kamertemperatuur. Als de storing opnieuw optreedt, betekent dit dat de oplaadbare accu volledig is ontladen en defect is. Verwijder de accu uit het apparaat. Gebruik of laad nooit een defecte accu op.

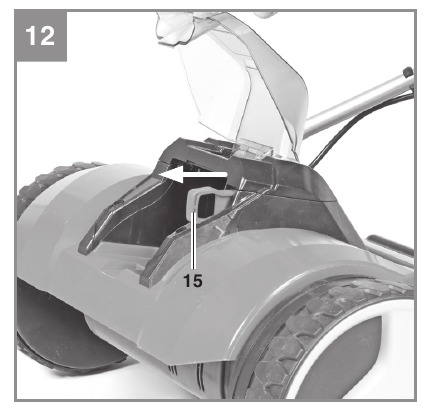

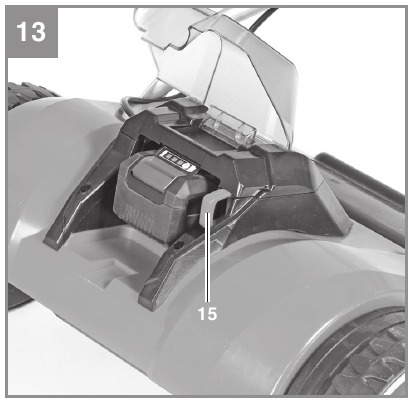

De accu plaatsen (Afb. 12-13)
Opmerking: Om veiligheidsredenen is de accuklep zelfsluitend.

• Open de accuklep en verwijder de veiligheidsstekker (15).
• Plaats de oplaadbare accu en plaats vervolgens de veiligheidsstekker terug in de houder.
• Sluit de accuklep.

Werking

De grasmaaier kan worden gebruikt met een oplaadbare batterij of in handmatige modus zonder oplaadbare batterij.

De grasmaaier is uitgerust met een veiligheidsschakelaar om ongeoorloofd gebruik te voorkomen. Steek direct voor het starten van de grasmaaier de veiligheidsstekker (afb. 13) erin en verwijder de veiligheidsstekker weer bij het onderbreken of beëindigen van uw werk.

Om te voorkomen dat de apparatuur per ongeluk inschakelt, is de grasmaaier uitgerust met een veiligheidsschakelaar (afb. 1/item 1a) die moet worden ingedrukt voordat de schakelstang (1) kan worden geactiveerd. De grasmaaier schakelt zichzelf uit wanneer de schakelstang wordt losgelaten. Herhaal dit proces meerdere keren, zodat u zeker weet dat de machine goed functioneert. Voordat u reparatie- of onderhoudswerkzaamheden aan de apparatuur uitvoert, dient u ervoor te zorgen dat het mes niet draait en dat de veiligheidsstekker is losgekoppeld.

Open nooit de afvoerklep wanneer de grasopvangzak is losgemaakt (om te legen) en de motor nog draait. Een draaiend mes kan ernstig letsel veroorzaken! Maak altijd zorgvuldig de afvoerklep en de grasopvangbak vast. Schakel de motor uit voordat u de grasopvangbak leegt.
Zorg er altijd voor dat een veilige afstand (voorzien door de lange handgrepen) wordt aangehouden tussen de maaier-spindel en de gebruiker. Wees extra voorzichtig bij het maaien en veranderen van richting op hellingen en stijgingen. Zorg voor een stevige basis en draag stevig, slipvrij schoeisel en een lange broek.
Maai altijd langs de helling (niet op en neer). Om veiligheidsredenen mag de grasmaaier niet worden gebruikt om hellingen te maaien waarvan de hellingshoek meer dan 15 graden bedraagt.
Wees extra voorzichtig bij het achteruitrijden en trekken van de grasmaaier. Struikelgevaar!

Tips voor goed maaien
Het wordt aanbevolen om de maaibanen te laten overlappen.
Gebruik alleen een scherp mes dat in goede staat verkeert.
Dit voorkomt dat de grassprieten rafelen en het gazon geel wordt.
Probeer in rechte lijnen te maaien voor een mooie, strakke uitstraling. De banen moeten elkaar enkele centimeters overlappen om strepen te voorkomen.
Voor een goed verzorgde uitstraling raden we een grashoogte aan van 3 - 4 cm na het maaien voor normale gazons en 1,5 - 2,5 cm voor siergazons. Het gebruik van een kooimesmaaier kan helpen om verbeterde maaresultaten te bereiken, met name op siergazons. Maai uw gazon 1 - 2 keer per week. We raden aan om normale gazons te maaien als het gras 6 - 7 cm hoog is, siergazons als het gras 3 - 4 cm hoog is. Ongeacht de aanbevolen maaihoogte, mag het gazon slechts met een derde van de huidige hoogte worden gereduceerd elke keer dat het wordt gemaaid. Vóór het begin van de eerste vorst moet het gazon worden teruggebracht tot de aanbevolen hoogte. Maai het gazon alleen als het zo droog mogelijk is om perfecte maaresultaten te bereiken. Om ervoor te zorgen dat het schoon kan worden gesneden, mag het gras nooit hoger zijn dan 10 cm. De maaier heeft een vrijloopfaciliteit voor wanneer hij wordt teruggetrokken.
De gebruiksduur van de oplaadbare batterijen en dus het oppervlak in vierkante meters dat kan worden bedekt met een enkele batterijlading is grotendeels afhankelijk van de staat van het gras (bijv. dichtheid, vocht, hoogte, maaihoogte, enz.) en de maaisnelheid (loopsnelheid). Om de oppervlaktebedekking aan uw individuele eisen aan te passen, wordt aanbevolen om het gazon vaker te maaien, met een hogere maaihoogte en met een geschikte snelheid. Het frequent in- en uitschakelen van de apparatuur tijdens het maaien zal ook de hoeveelheid oppervlakte die u kunt bedekken verminderen. Als de gebruiksduur van de oplaadbare batterijen (oppervlaktebedekking) ondanks de bovenstaande maatregelen nog steeds onbevredigend is, kunt u het probleem verhelpen door oplaadbare batterijen met een grotere capaciteit (Ah) te gebruiken.
Houd de onderkant van de maaierbehuizing schoon en verwijder grasophoping. Afzettingen maken het niet alleen moeilijker om de maaier te starten; ze verminderen de kwaliteit van de snede en maken het moeilijker voor de apparatuur om het gras op te vangen.
Maai altijd langs hellingen (niet op en neer). U kunt voorkomen dat de grasmaaier naar beneden glijdt door een positie in een hoek omhoog te houden. Selecteer de maaihoogte op basis van de lengte van het gras. Maak meerdere passes zodat er niet meer dan 4 cm gras tegelijk wordt gemaaid.
Schakel de motor uit voordat u controles aan het mes uitvoert. Houd er rekening mee dat het mes enkele seconden blijft draaien nadat de motor is uitgeschakeld. Probeer nooit het mes handmatig te stoppen. Controleer regelmatig of het mes goed vastzit, in goede staat verkeert en scherp is. Als het tegendeel het geval is, slijpt u het mes of vervangt u het. In het geval dat het mes een object raakt, schakelt u onmiddellijk de grasmaaier uit en wacht u tot het mes volledig tot stilstand is gekomen. Inspecteer vervolgens de staat van het mes en de mesbevestiging. Vervang alle onderdelen die beschadigd zijn.
Gebruik uw handen of voeten niet om maaisel in of op de maaierbehuizing te verwijderen, maar gebruik in plaats daarvan geschikt gereedschap zoals een borstel of een handbezem.
Bevestig de opvangzak pas opnieuw wanneer de motor is uitgeschakeld, de veiligheidsstekker is verwijderd en het mes is gestopt.

Reiniging, onderhoud en bestellen van reserveonderdelen

Gevaar!
Trek altijd het batterijpakket eruit voordat u met schoonmaakwerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze met perslucht bij lage druk.
• We raden aan om het apparaat onmiddellijk schoon te maken elke keer dat u het hebt gebruikt.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

• Reinig de grasmaaier niet met stromend water, vooral niet met water onder hoge druk. Zorg ervoor dat alle montagecomponenten (d.w.z. schroeven, bouten, moeren enz.) altijd zijn vastgedraaid, zodat de apparatuur te allen tijde veilig kan worden bediend.
• Controleer de grasopvang regelmatig op tekenen van slijtage.
• Vervang overmatig versleten of beschadigde onderdelen onmiddellijk.
• Bewaar uw grasmaaier in een droge ruimte.
• Om ervoor te zorgen dat u jarenlang plezier beleeft aan de apparatuur, moeten alle vastgeschroefde onderdelen, evenals de wielen en assen, worden gereinigd en gesmeerd.
• Het in goede staat houden van uw grasmaaier zorgt niet alleen voor een lange levensduur en hoge prestaties, maar stelt de apparatuur ook in staat om uw gras grondig te maaien met minimale inspanning. Voor het beste resultaat reinigt u de grasmaaier met een borstel of doek. Gebruik geen oplosmiddelen of water om vuil te verwijderen.
• De messen op de maaier-spindel zijn aan meer slijtage onderhevig dan enig ander onderdeel van de unit. Controleer de staat van de messen op de maaier-spindel met regelmatige tussenpozen en zorg ervoor dat de maaier-spindel stevig is vastgemaakt.
• Als, ondanks goede zorg, de messen op de maaier-spindel na een groot aantal jaren bot zijn geworden en moeten worden vervangen, neem dan contact op met onze klantenservice.
• Er zijn geen andere onderdelen in de apparatuur die onderhoud vereisen.

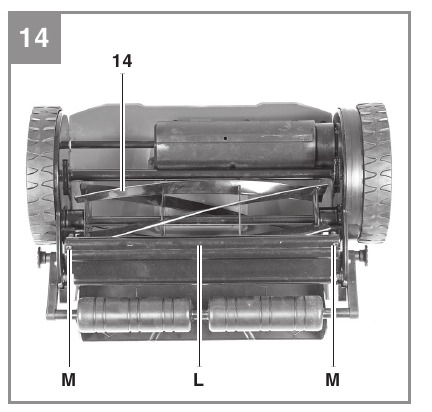

Het aanpassen van het tegenmes

Draag veiligheidshandschoenen.
Opmerking:
Het tegenmes (L) is in de fabriek vooringesteld. Na langdurig gebruik kan het nodig zijn om het opnieuw aan te passen. Pas het alleen aan als:

• De maaresultaten lijken ruw en ongelijkmatig en sommige grassprieten worden niet gemaaid (de afstand tussen het tegenmes en de maaier-spindel is te groot)
• De apparatuur is zwaar of zelfs onmogelijk te duwen
• De maaier-spindel maakt luide geluiden of draait niet omdat hij tegen het tegenmes wrijft of vastloopt

Aanpassen:

• Draai de socket head screw (M) met de klok mee = dit verkleint de afstand tussen het tegenmes en de maaier-spindel
• Draai de socket head screw (M) tegen de klok in = dit vergroot de afstand tussen het tegenmes en de maaier-spindel

1. Draai beide socket head screws (M) los door ze tegen de klok in te draaien.
2. Draai één wiel naar voren, waardoor de maaier-spindel draait. Draai tegelijkertijd een van de twee socket head screws (M) voldoende aan zodat de maaier-spindel het tegenmes raakt zonder nauwelijks geluid te maken.
3. Draai de socket head screw (M) weer terug zodat de maaier-spindel net vrij kan draaien.
4. Herhaal punten 2 en 3 met de tweede socket head screw (M).

De socket head screws (M) aan beide zijden van de maaier moeten gelijkmatig worden afgesteld, zodat de maaier-spindel (14) net vrij kan draaien. Het tegenmes (L) is correct afgesteld als een stuk papier dat tussen de messen op de maaier-spindel (14) en het tegenmes is geplaatst, over de volledige lengte wordt gesneden wanneer u een van de wielen met de hand en zonder kracht naar voren draait.
Voer aan het einde van het seizoen een algemene inspectie van de grasmaaier uit en verwijder eventueel opgehoopt gras en vuil. Zorg er bij het begin van elk seizoen voor dat u de staat van het mes controleert. Als reparaties nodig zijn, neem dan contact op met onze klantenservice. Gebruik alleen originele reserveonderdelen.

Reserveonderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van reserveonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van het benodigde onderdeel
  Voor onze meest recente prijzen en informatie gaat u naar www.Einhell-Service.com

Opslag en transport

Verwijder de oplaadbare batterij/batterijen.

Opslag
Bewaar de apparatuur en accessoires buiten het bereik van kinderen op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar de machine in de originele verpakking.

Transport

• Schakel de machine uit en trek de veiligheidsstekker eruit voordat u deze vervoert.
• Plaats de verzendbeschermers, indien aanwezig.
• Bescherm de machine tegen schade en de sterke trillingen die vooral kunnen optreden bij transport in voertuigen.
• Zet de machine vast tegen wegglijden en omvallen.

Oplaadindicator

Indicatorstatus		Uitleg en acties
Rode led	Groene led
Uit	Knipperend	Klaar voor gebruik De oplader is aangesloten op het elektriciteitsnet en is klaar voor gebruik; er bevindt zich geen accupack in de oplader
Aan	Uit	Opladen De oplader laadt de accupack op in snellaadmodus. De oplaadtijden staan direct op de oplader. De werkelijke oplaadtijden kunnen enigszins afwijken van de vermelde oplaadtijden, afhankelijk van de bestaande acculading.
Uit	Aan	De batterij is opgeladen en klaar voor gebruik. (READY TO GO) De unit schakelt vervolgens over naar een zachte oplaadmodus totdat de batterij volledig is opgeladen. Laat de oplaadbare batterij hiervoor ongeveer 15 minuten langer in de oplader zitten. Actie: Haal de accupack uit de oplader. Koppel de oplader los van het elektriciteitsnet.
Knipperend	Uit	Aangepast opladen De oplader bevindt zich in de zachte oplaadmodus. Om veiligheidsredenen wordt het opladen minder snel uitgevoerd en duurt het langer. De redenen kunnen zijn: De oplaadbare batterij is al lange tijd niet meer gebruikt. De batterijtemperatuur ligt buiten het ideale bereik. Actie: Wacht tot het opladen is voltooid; u kunt de accupack nog steeds blijven opladen.
Knipperend	Knipperend	Fout Opladen is niet meer mogelijk. De accupack is defect. Actie: Laad nooit een defecte accupack op. Haal de accupack uit de oplader.
Aan	Aan	Temperatuurfout De accupack is te warm (bijv. door direct zonlicht) of te koud (onder 0°C). Actie: Verwijder de accupack en bewaar deze een dag op kamertemperatuur (ca. 20°C).

Probleemoplossing

Service-informatie

Wij hebben bekwame servicepartners in alle landen die op het garantiecertificaat worden genoemd en waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u graag met alle serviceaanvragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer in geval van defecten of storingen het probleem op internet op www.Einhell-Service.com. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Heeft de apparatuur helemaal gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan de storing?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.

Referenties

• Einhell Service

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL GE-HM 18/38 Li Handmatig

Beschikbare talen
