UeeVii CPE453 Handleiding

Introductie

1. Overzicht

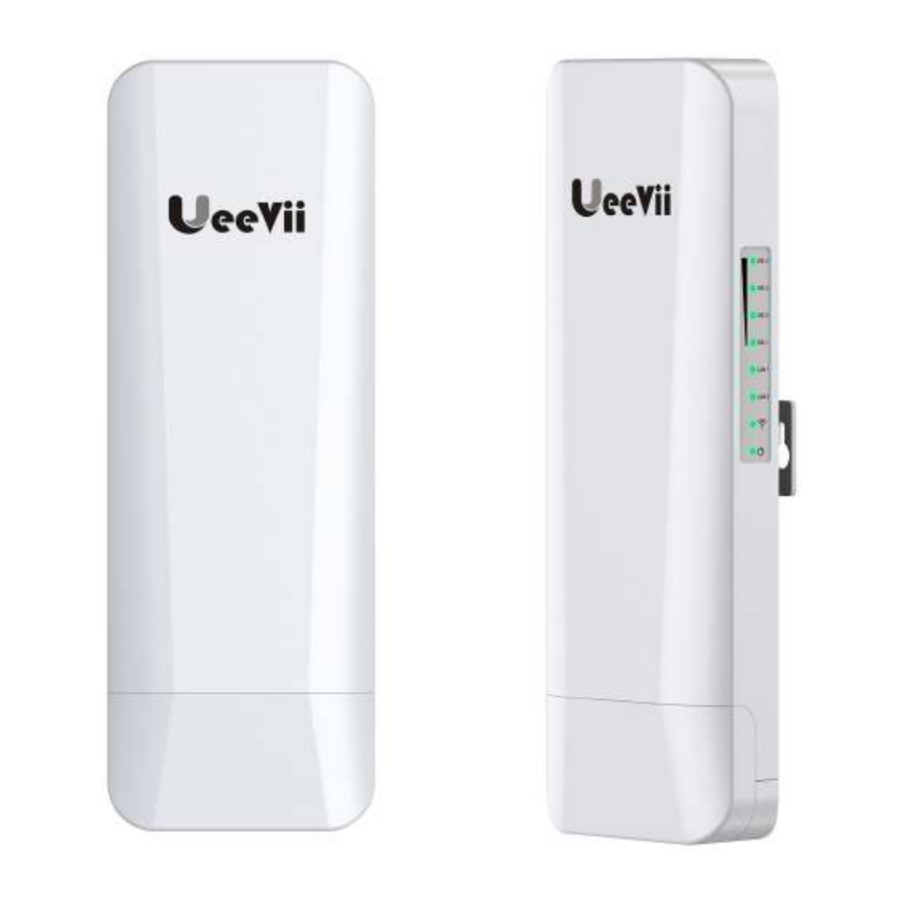

   UeeVii CPE453 is een hoogwaardige digitale buitenbrug van zakelijke klasse die 802.11ac-technologie ondersteunt.
   Het werkt in de 5,8G draadloze band. Het heeft een unieke digitale buis-pairingtechnologie, geen computerconfiguratie, eenvoudig om point-to-point, point-to-point (minder dan 8 punten) apparatuur matching te voltooien. Met een 100M netwerkinterface. De voedingsmodus is flexibel en ondersteunt een 24V PoE-netwerkkabelvoeding en een lokale 12V 1A DC-voeding, en de afstand van de netwerkkabelvoeding kan 50-70 meter bedragen (gerelateerd aan het materiaal van het netbindgaren). De buiten IP65 is ontworpen voor windbescherming, regenbescherming, stofdicht en zonbescherming, en is gemakkelijk aan te passen aan allerlei ruwe buitenomgevingen. Het apparaat is uitgerust met een 14dBi dubbele intensiveringsplaatantenne en de installatie is eenvoudig en snel. Het heeft hoge prestaties, een hoge versterking, een hoge ontvangstgevoeligheid, een hoge bandbreedte, enzovoort. Het verbetert de prestaties en stabiliteit van draadloze transmissie aanzienlijk en wordt veel gebruikt in video- en datatransmissie over middellange en korte afstanden.
2. Kosteneffectieve hardwareconfiguratie
   MTK's masterchip van zakelijke klasse, industrieel circuitontwerp, ondersteunt het IEEE802.11a/n/ac-protocol en kan een stabiele draadloze toegangssnelheid en een Ethernet-uitwisselingsverwerkingssnelheid van 10/100 Mbps bieden. Uitstekend anti-hoge en lage temperatuurontwerp, beschermt de netwerkgegevens van de gebruiker volledig in de extreme omgeving, real-time, lange termijn, stabiele en efficiënte transmissie, verbeteren de gebruikerservaring.
3. Krachtige draadloze transmissiemogelijkheden
   Het circuitontwerp met hoog vermogen en hoge ontvangstgevoeligheid verbetert de afstand van draadloze transmissie aanzienlijk en verbetert de prestaties en stabiliteit van de draadloze transmissie.
4. Pairing eenvoudig en efficiënt
   Zonder computerbediening, eenvoudig code te kiezen en de digitale buis van de hoofd- en slave-apparaten aan te passen aan dezelfde waarde om point-to-point, point-to-multipoint (binnen 8 punten) matching werk te voltooien.
5. Voedingsversie is optioneel
   De CPE453 ondersteunt niet alleen PoE-voeding via externe netwerkkabels, maar ondersteunt ook een lokale 12V 1A DC-voeding om aan de behoeften van verschillende scenario's te voldoen, de bouwkosten te verlagen en de voedingsmethode flexibel te kiezen.
6. Kleine mode, eenvoudig te installeren
   Kleine verschijning mode, installatie is eenvoudig, flexibel aan de muur, een verscheidenheid aan installaties, zoals het zuigen van een top zonder het originele ontwerp te beïnvloeden, op basis van het sterk verminderen van de constructiemoeilijkheden van het bouwpersoneel, het verbeteren van de constructie-efficiëntie.

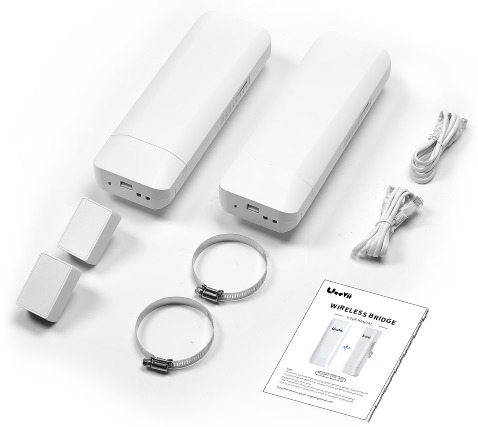

Inbegrepen in de verpakking

2 * CPE-453 Draadloze brug
2 * POE-adapter (24V)
2 * Netwerkkabel
2 * Metalen hoepel
1 * Gebruikershandleiding

Onderdeel pakketdetails

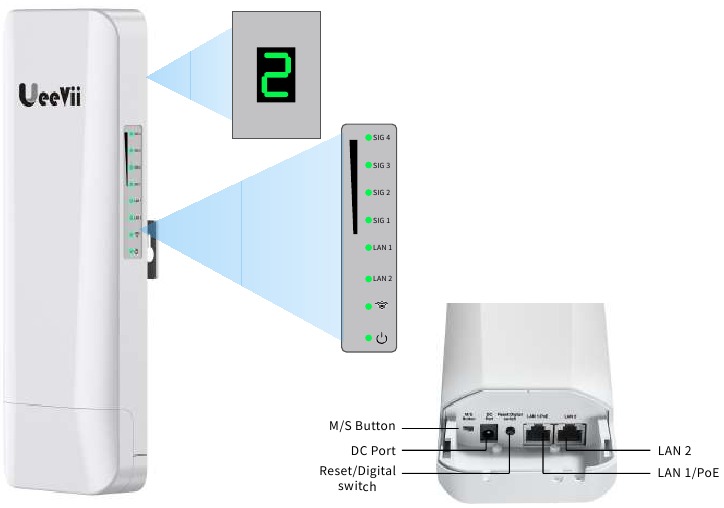

Beschrijving knop en poort
Item	Beschrijving
M/S-knop	In de werkmodus, wanneer de DIP-schakelaar op "M" wordt gezet, bevindt het apparaat zich in de "master bridge"-modus, en wanneer de DIP-schakelaar op "S" wordt gezet, bevindt het apparaat zich in de "slave bridge"-modus.
DC-poort	Het apparaat ondersteunt 12V/1A DC-voeding, exclusief DC-voedingsadapter
Reset/Digitale schakelaar	In de werkmodus, druk kort op de knop en de digitale buiswaarde +1 (het duurt ongeveer 5 seconden voordat deze van kracht wordt); druk lang op de knop gedurende 15 seconden, het apparaat wordt teruggezet naar de fabrieksinstellingen.
LAN 1/PoE	In de brugmodus functioneert het als een LAN-poort en in de gatewaymodus functioneert het als een WAN-poort en is het verbonden met de PoE-poort van de PoE-voedingsadapter om stroom te leveren.
LAN 2	LAN-datatransmissiefunctie, de poortsnelheid is 10/100 Mbps adaptief en kan worden aangesloten op computers, switches, camera's, enz.
Beschrijving indicatorstatus
Item	Beschrijving
SIG1 SIG2 SIG3 SIG4	In de master bridge-modus, als de output-vermogensindicator, hoe sterker het signaal, hoe meer lampjes aan; In de slave bridge-modus geeft het de signaalsterkte van de verbinding aan na succesvolle koppeling, hoe sterker het signaal, hoe meer lampjes.
LAN 1/LAN 2	Het groene lampje brandt continu wanneer de kabel is aangesloten en gaat uit wanneer de kabel is losgekoppeld.
WiFi	Wanneer de bridge is ingeschakeld en normaal werkt, brandt het groene lampje continu.
Power	Het groene lampje brandt continu wanneer de stroom is ingeschakeld en gaat uit wanneer de stroom is uitgeschakeld.
Display	Geeft het huidige nummer weer, inclusief 0,1,2,3,4,5,6,7,8,9 lus.

PoE-voeding

Raadpleeg de bovenstaande verbinding:

1. Bereid, afhankelijk van de vereisten, een voldoende lange netwerkkabel voor
   (Aanbevolen binnen 20 meter, moet Cat 5e of hoger zijn) om de draadloze brug en de PoE-voeding aan te sluiten. De PoE-poort van de PoE-voeding is verbonden met de LAN 1/PoE-poort van de draadloze brug.
2. De LAN-poort van de PoE-voeding is verbonden met de pc, router en switch.
3. Moet de bijgevoegde 24V~1A PoE-voeding gebruiken, ondersteunt geen 48V PoE-voedingsadapter en PoE-switchvoeding (overdraagbare gegevens). Ondersteunt 12V~1A DC-voeding, niet inbegrepen.

Snelle koppeling met digitale schakelaar

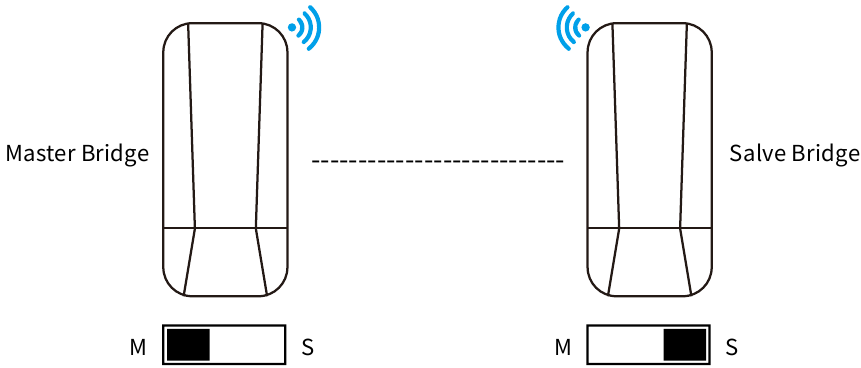

Point to Point Piring:

1. Verplaats de M/S-knop naar "M" als de master bridge en de andere naar "S" als de slave bridge;
2. Druk kort op de knop "digitale schakelaar/reset", de waarde van de digitale buis zal +1 zijn telkens wanneer u erop drukt;
3. Stel de 2 bruggen in op dezelfde waarde en wacht 2 minuten om te koppelen;
4. Wanneer de SIG1-4-indicator van de slave bridge altijd brandt, betekent dit dat het koppelen is gelukt.

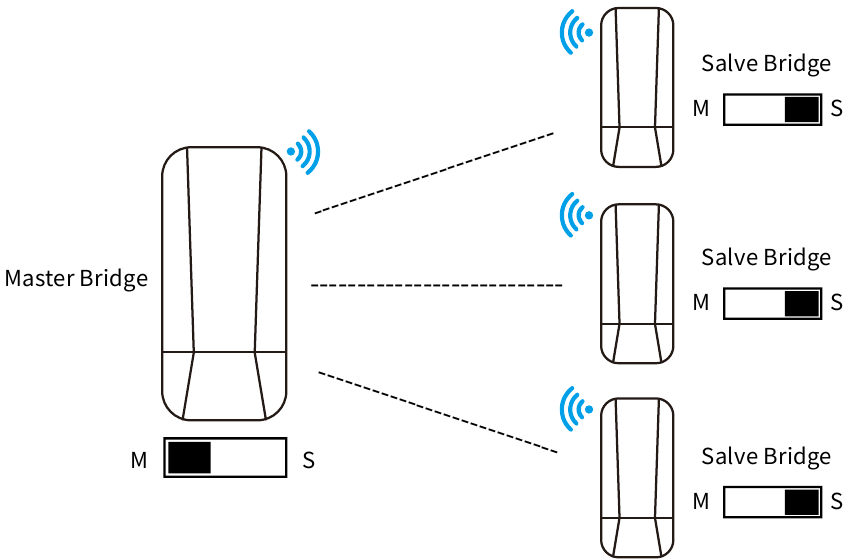

Point to MultiPoint Piring (tot 1 punt tot 8 punten):

1. Verplaats de M/S-knopbrug naar "M" als de master bridge en draai de andere bruggen naar "S" als de slave bridge;
2. Druk kort op de knop "digitale schakelaar/reset", de waarde van de digitale buis zal +1 zijn telkens wanneer u erop drukt;
3. Stel alle bruggen in op dezelfde waarde (voltooi de instelling binnen 5 minuten), wacht 2 minuten op de koppeling;
4. Wanneer de SIG1-4-indicator van de slave bridge altijd brandt, betekent dit dat het koppelen is gelukt.

Browserinstellingen

Opmerking: u kunt de draadloze brug gebruiken zonder geavanceerde instellingen

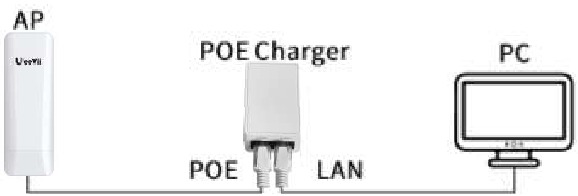

1. Computer Access Draadloze brug, sluit de CPE aan op de computer
   Raadpleeg de afbeelding links om de CPE via een PoE-adapter en een Ethernet-kabel op de computer aan te sluiten.

2. Wijzig het IP-adres van uw computer, zorg ervoor dat het IP-adres van uw computer en het IP-adres van de brug zich in hetzelfde netwerksegment (LAN) bevinden, zodat u er toegang toe hebt.
3. Wijzig het IPv4-adres van uw computer in 169.254.254.xxx (169.254.254.xxx mag niet hetzelfde zijn als het IP-adres van de CPE), dan is het invoer-IP-adres 169.254.254.xxx, het subnetmasker is 255.255.255.0 (automatisch invullen), de standaardgateway is 169.254.254.xxx, de voorkeurs DDS-server 169.254.254.xxx. U kunt 169.254.254.3 (xxx=3) in de referentieafbeelding gebruiken om in te stellen.
   Raadpleeg de volgende afbeelding en instellingsstappen:

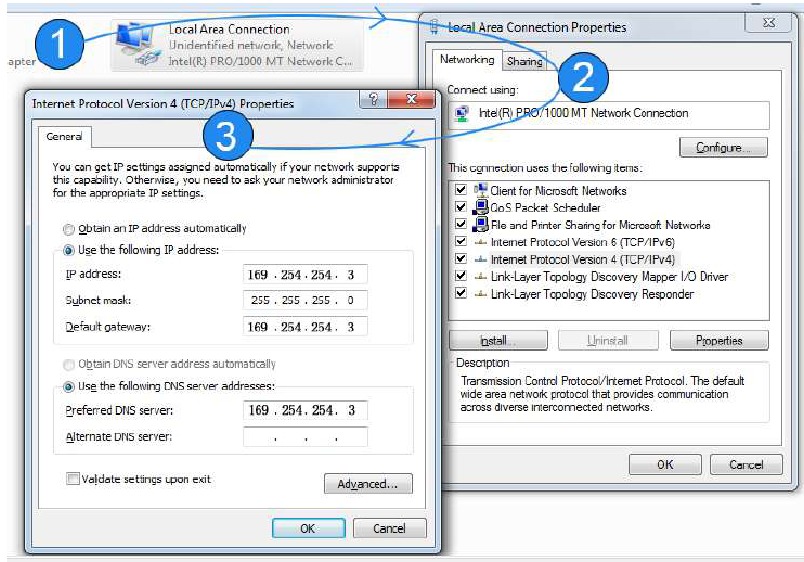

   1. Zoek en open "Open Netwerkcentrum" op uw computer.
      Tips: klik op het netwerkpictogram in de rechteronderhoek van de computer.
   2. Zoek en open de "Adapterinstellingen wijzigen", selecteer "LAN-verbinding" om met de rechtermuisknop op de netwerkeigenschappen te klikken om deze te openen. Raadpleeg de bovenstaande afbeelding om te openen.
   3. Zoek en dubbelklik om de "Internet Protocol Version 4 (TCP/IPv4)" te openen, kies de "Gebruik het volgende IP-adres" en voer het IP-adres, subnetmasker, standaardgateway, voorkeurs DDS-server in.

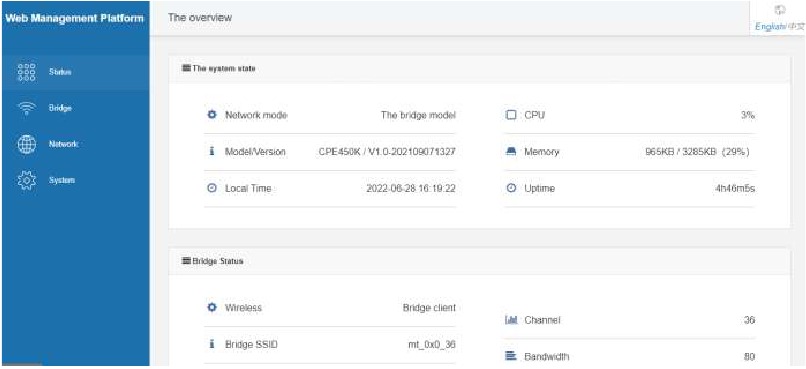

4. Voer 169.254.254.254 in de browser in, ga naar het inlogscherm, de standaard gebruikersnaam en het inlogwachtwoord van de draadloze brug is "admin", voer gewoon het wachtwoord in om in te loggen.


Taalinstelling: Engels/Chinees kan worden geschakeld via het pictogram in de rechterbovenhoek

Specificaties

Probleemoplossing

Technische ondersteuning en service

Bedankt voor uw bestelling en voor het gebruik van de UeeVii Draadloze Brug, lees de handleiding aandachtig voor gebruik.
Als er problemen zijn tijdens het gebruik, neem dan tijdig contact met ons op.
Tech Service Email: support@ueevii.com

bijv.

1. Accessoires ontbreken in de doos, neem contact met ons op.
2. Als u het niet kunt koppelen of installeren, neem dan contact met ons op.
3. Beschadigde draadloze brug of PoE-voedingsadapter, neem contact met ons op.
4. Als de draadloze brug uitvalt of dood is na een bepaalde tijd te hebben gewerkt, neem dan contact met ons op.
5. Geen toegang tot de draadloze brug vanaf een computer, neem contact met ons op.
6. De snelheid die door de draadloze brug wordt geleverd is erg traag, neem contact met ons op.
7. Neem voor de nieuwste PDF-gebruikershandleiding en andere vragen contact met ons op.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download UeeVii CPE453 Handleiding
