Overzicht

Introductie

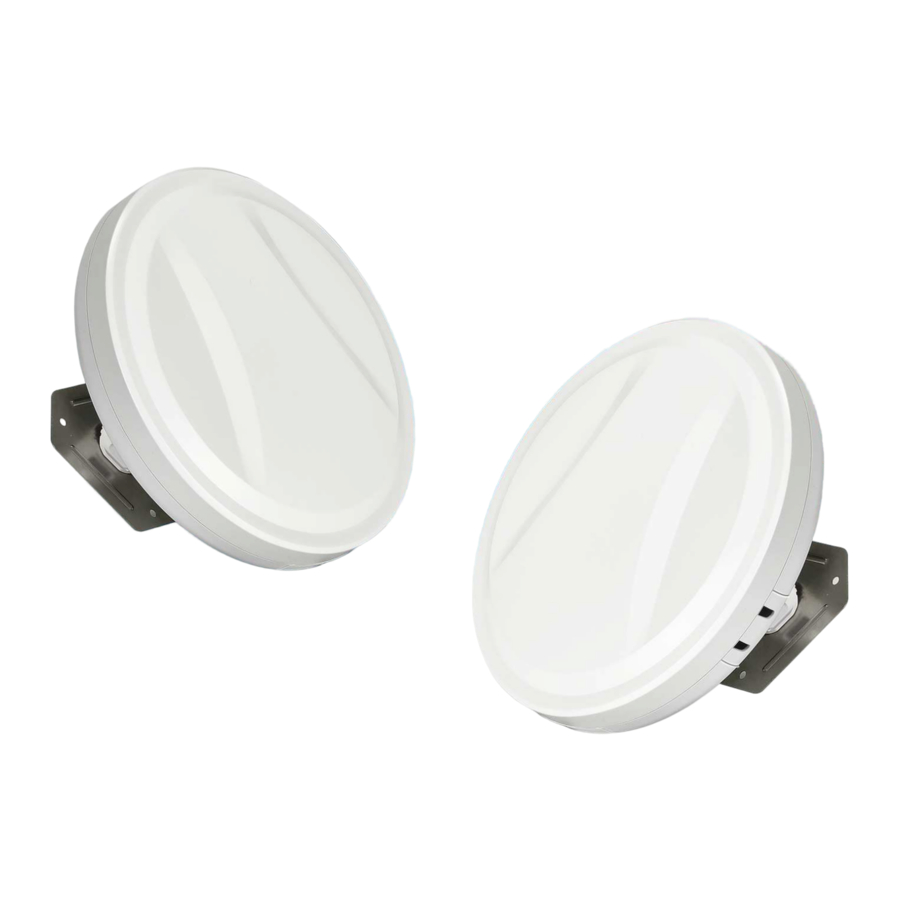

Ueevii CPE880 is een draadloos transmissieapparaat van 5,8 G voor lange afstanden. Het gebruikt draadloze communicatietechnologie om netwerkgegevens te verzenden met behulp van lucht als medium om langeafstands point-to-point of point-to-multipoint interconnectie uit te voeren. De werkende datalinklaag realiseert de interconnectie van lokale netwerken. De transmissieafstand kan tot 5 km bedragen. CPE880 Video Bridge Transmission bestaat meestal uit twee apparaten in respectievelijk AP- en Client-modus. Aan de Client-zijde (ontvangende zijde) verbindt CPE met IP Camera, aan de AP-zijde (verzenden zijde) verbindt CPE met een videorecorder. De AP kan draadloze gegevens ontvangen die worden verzonden vanaf meerdere Clients, en het is gemakkelijk en handig voor gecentraliseerd beheer van de externe apparatuur. CPE wordt veel gebruikt in snelwegen, reservoir rivier monitoring, lift monitoring systemen, site kraan monitoring systemen, haven terminal monitoring systemen, marine aquacultuur monitoring systemen, enzovoort. Point to point verlengt het WiFi-bereik van het netwerk, breidt het netwerk in huis uit naar uw schuur, garage, kerk, magazijn en zelfs het huis van de buren via draadloze bruggesignaaloverdracht. U hoeft geen nieuwe modem te installeren en er elke maand voor te betalen, waardoor u geld bespaart.

Hoogtepunten

1. Transmissie met behulp van 5,8 Ghz draadloze technologie;
2. 1000 Mbps RJ45 LAN-poort, ondersteunt Gigabit;
3. Ingebouwde 16dbi high gain WiFi-antenne;
4. IEEE802.11ac IEEE802.11n, IEEE802.11a, IEEE802.3u;
5. Transmissieafstand tot 5 km (barrièrevrij);
6. Master bridge ondersteunt WiFi-hotspottoegang;
7. Kiezen om de zender en ontvanger in te stellen, is gemakkelijk te gebruiken;
8. WDS-netwerkmodus, videonetwerk dubbel compatibel;
9. Ondersteuning point-to-point, point-to-multipoint modus;
10. Dynamische MIMO-energiebesparende modus (DMPS) en APSD;
11. Ondersteuning 24V POE-voeding, eenvoudig te installeren en te implementeren;
12. Ondersteuning WEB GUI-toegangsbeheerapparaat.

Specificaties

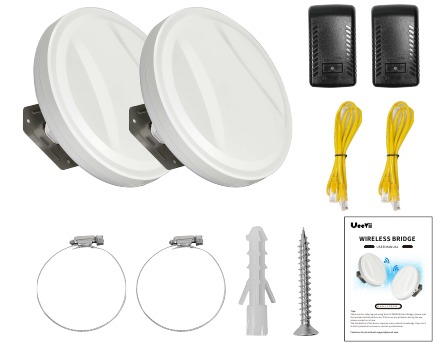

Inbegrepen in de verpakking

2 * CPE880 Gigabit Bridge
2 * Gigabit POE Adapter (24V)
2 * Cat 5e-netwerkkabel
2 * Metalen hoepel
1 * Montageschroefset
1 * Gebruikershandleiding

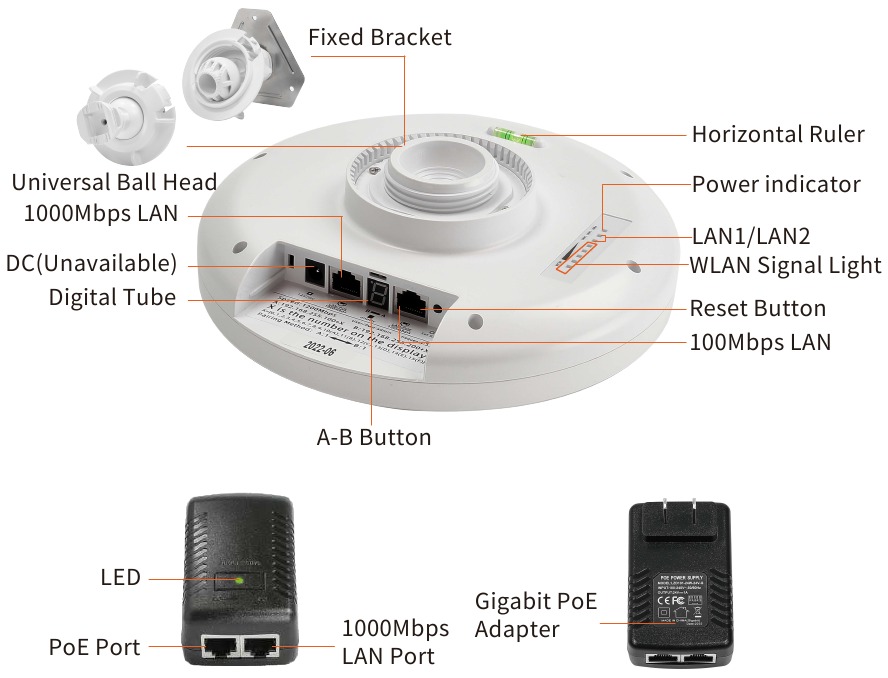

Interface-details

Knopbediening

Resetknop: Houd 10 seconden ingedrukt om de draadloze bridge te resetten; in de setupmodus, kort eenmaal indrukken om een ander teken te wisselen om te koppelen.

A-B-knop: Als u de knop naar "A" schuift, geeft dit aan dat de bridge fungeert als de master bridge (zender), en als u de knop naar "B" schuift, geeft dit aan dat de bridge fungeert als de slave bridge (ontvanger).

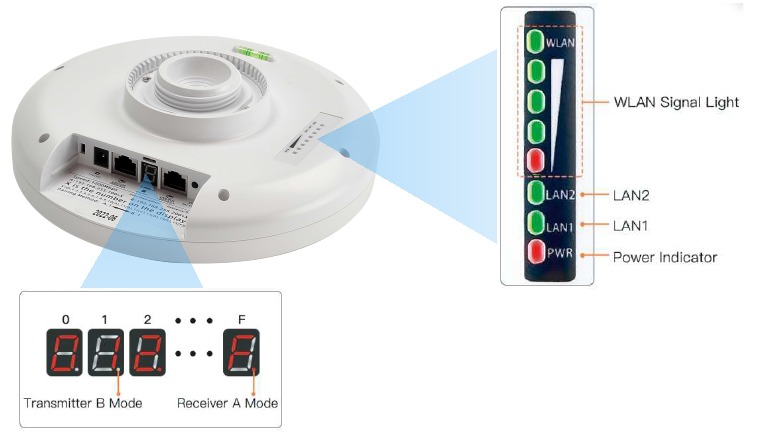

LED-indicator details

Snel starten

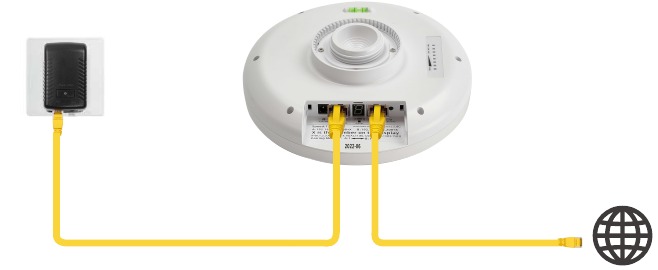

PoE-voeding

De CPE880 draadloze bridge maakt gebruik van een PoE-voeding, die eenvoudig te installeren en te beheren is en tegelijkertijd kosten bespaart

1. Bereid volgens de vereisten een voldoende lange netwerkkabel voor. (Aanbevolen binnen 20 meter, moet Cat 5e of hoger zijn) om de draadloze bridge en de PoE-voeding aan te sluiten. De PoE-poort van de PoE-voeding is verbonden met de WAN-poort van de draadloze bridge.
2. De LAN-poort van de bridge is verbonden met de PC, router en switch...

Stap voor point-to-point koppeling

1. Schakel één unit naar A (Master Bridge) en één unit naar B (Slave Bridge)
2. Sluit de POE met behulp van de Ethernet-kabel aan op elke unit en steek de POE erin;
3. Wacht tot ze zijn opgestart, ongeveer 2 minuten;
4. Gebruik de kleine resetknop om door te klikken totdat je een kanaal met een letter krijgt. 1,2,3,..., A,B,C,...,F, hier gebruikt C;
5. Doe dan hetzelfde op de andere unit. Beide units moeten op hetzelfde kanaal staan;
6. Wacht 2-5 minuten om het koppelen te voltooien. Wanneer het nummer van de digitale buis solide is en het signaallampje aan de zijkant aangaat, betekent dit dat het koppelen is gelukt;

7. Sluit ten slotte andere apparaten (Router, PC, Switch) aan en installeer ze op de beoogde locatie. (TIPS:Stappen 1, 4 en 5 zijn al vooraf ingesteld)

Stap voor point-to-multipoint koppeling

bijv. 1 master bridge met 3 slave bridges

1. Schakel één unit naar A (Master Bridge) en 3 units naar B (Slave Bridge);
2. Sluit de POE met behulp van de Ethernet-kabel aan op elke unit en steek de POE erin;
3. Wacht tot ze zijn opgestart, ongeveer 2 minuten;
4. Gebruik de kleine resetknop om door te klikken totdat je een kanaal met een letter krijgt. 1,2,3,..., A,B,C,...,F, hier gebruikt C;
5. Doe dan hetzelfde op de andere 3 units. 4 units moeten op hetzelfde kanaal staan;
6. Wacht 2-5 minuten om het koppelen te voltooien. Wanneer het nummer van de digitale buis solide is en het signaallampje aan de zijkant aangaat, betekent dit dat het koppelen is gelukt;
7. Sluit ten slotte andere apparaten (Router, PC, Switch) aan en installeer ze op de beoogde locatie.

Installatie

Paalmontage

Wandmontage

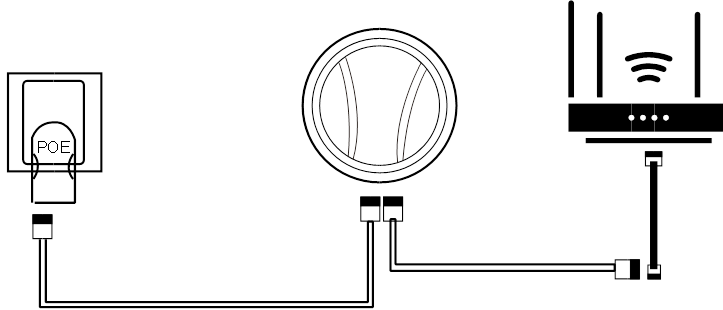

Verbinding maken met het apparaat

1. Kies voor paalmontage of wandmontage, pas de CPE-oriëntatie aan, de beugel is niet inbegrepen in de verpakking. Aanbevolen Ueevii Universal Bracket (ASIN: B09Y56M6Z9).
2. Bereid een voldoende lange netwerkkabel voor om de PoE-adapter en CPE aan te sluiten, de netwerkkabel is verbonden met de LAN-poort van de CPE, en het andere uiteinde is verbonden met de PoE-poort van de PoE-adapter. Het wordt aanbevolen om een afgeschermde netwerkkabel van cat 5 (of hoger) met een aardingsdraad te gebruiken.
3. Sluit de PoE-adapter PoE aan op CPE en LAN op camera, pc, router of switch op basis van de netwerktopologie. De rol van PoE is om stroom en datatransmissie voor CPE te leveren.
4. De LAN-verbinding van de PoE-adapter van de hoofd-CPE bewaakt het internet, en de LAN van de PoE-adapter van de slave-CPE verbindt camera's of routers en andere apparatuur.

WiFi-functie

1. De WiFi-functie is standaard ingeschakeld voor de master bridge.
   WiFi SSID: CPE5G-5GXXX
   WiFi PWD: zllinkcpe123456XXX XXX vertegenwoordigt verschillende kanalen, raadpleeg de vergelijkingstabel in de gebruikershandleiding.
2. U kunt via uw computer toegang krijgen tot de draadloze bridge om de SSID en het nieuwe WiFi-wachtwoord in te stellen. Raadpleeg het gedeelte met geavanceerde instellingen.

Toepassingsgeval

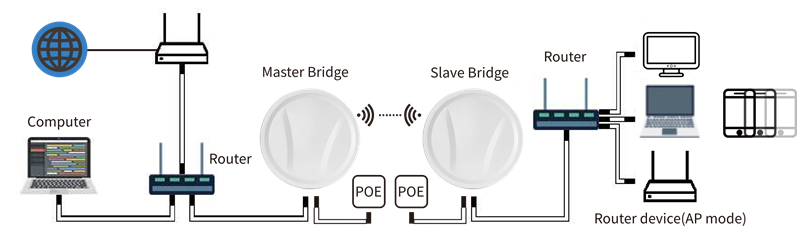

Case 1: Point-to-point uitgebreid netwerk WiFi-bereik

geschikt voor het uitbreiden van het netwerk naar tweede gebouwen, zoals garages, winkels, schuren, enz.

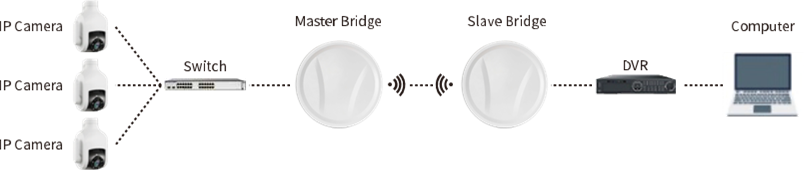

Case 2: Point-to-point verlenging van het bereik van bewakingscamera's

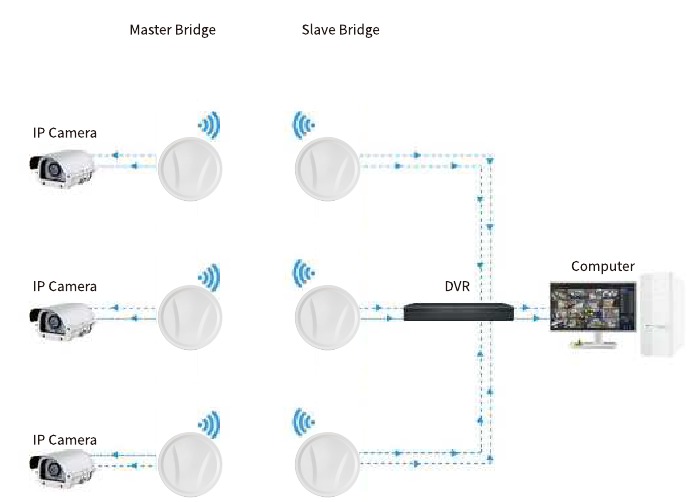

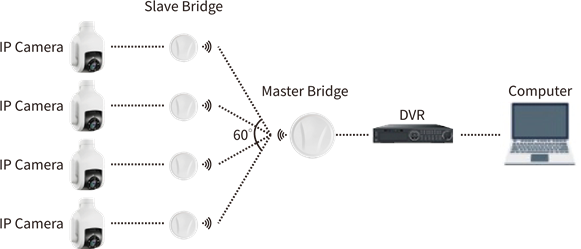

Case 3: Point-to-multipoint verlenging van het bereik van bewakingscamera's

Case 4: Point-to-point verlenging van het bereik van bewakingscamera's

Geavanceerde instellingen

Opmerking: u kunt de draadloze bridge gebruiken zonder geavanceerde instellingen

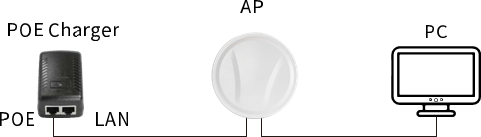

1. Computer Access Wireless Bridge, sluit de CPE aan op de computer Raadpleeg de afbeelding links om de CPE via een PoE-adapter en een Ethernet-kabel op de computer aan te sluiten.

2. Wijzig het IP-adres van uw computer, zorg ervoor dat het IP-adres van uw computer en het IP-adres van de bridge zich in hetzelfde netwerksegment (LAN) bevinden, zodat u er toegang toe hebt.

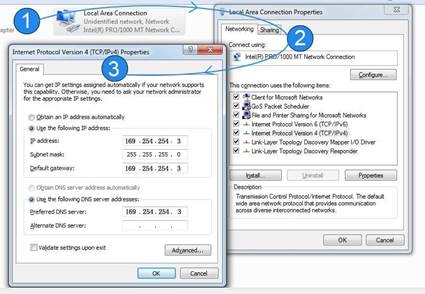

Stap 1: Zoek en open "Open Netwerk- en deelcentrum" op uw computer. Tips: klik op het netwerkpictogram in de rechteronderhoek van de computer.

Stap 2: Zoek en open de "Adapterinstellingen wijzigen", selecteer "LAN-verbinding" om met de rechtermuisknop te klikken om de netwerkeigenschappen te openen. Raadpleeg de bovenstaande afbeelding om te openen.

Stap 3: Zoek en dubbelklik op de "Internet Protocol Version 4(TCP/IPv4)", kies de "Het volgende IP-adres gebruiken" en voer het IP-adres, subnetmasker, standaardgateway, voorkeurs-DDS-server in.

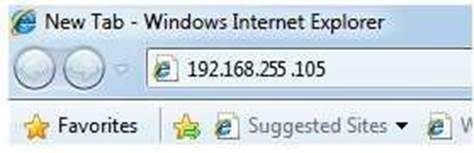

3. Wijzig het IP-adres van uw computer in 192.168.255.xxx (192.168.255.xxx mag niet hetzelfde zijn als het IP-adres van de CPE), dan is het ingevoerde IP-adres 192.168.255.xxx, het subnetmasker is 255.255.255.0 (automatisch invullen), de standaardgateway is 192.168.255.xxx, voorkeurs-DDS-server 192.168.255.xxx. U kunt 192.168.255.105(xxx=2) gebruiken in de referentieafbeelding om in te stellen.


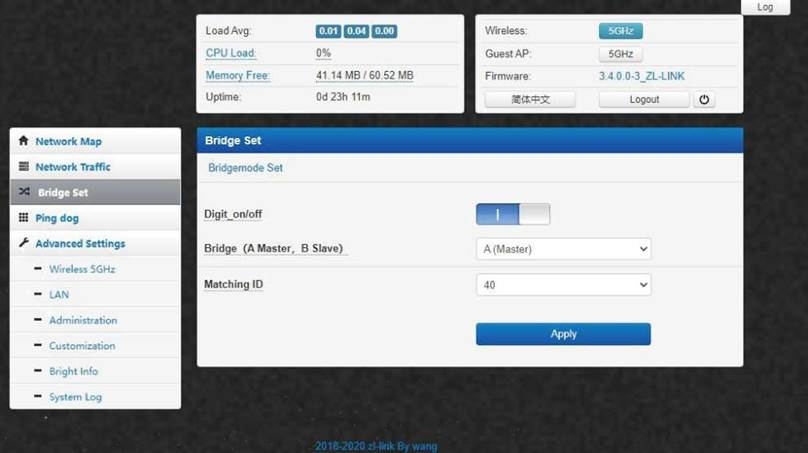

4. Op het aanmeldscherm zijn de standaard gebruikersnaam en het aanmeldwachtwoord van de draadloze bridge "admin", voer gewoon het wachtwoord in. Opmerking: "admin" is niet het wachtwoord van de WiFi-SSID, het is slechts het wachtwoord voor WEB-toegang.
5. Aanmelden geslaagd, ga naar instelling.

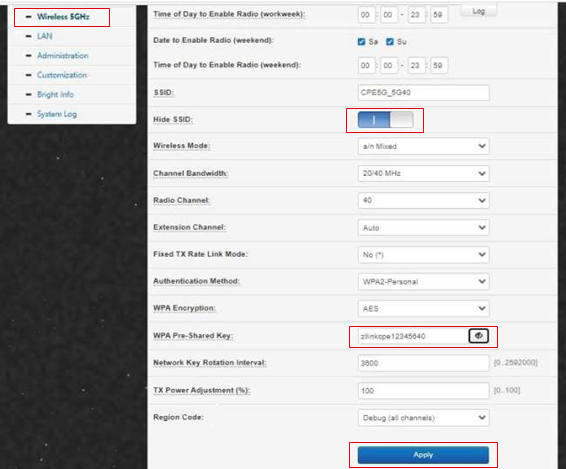

6. Schakel in de draadloze instellingen "SSID verbergen" uit en wijzig vervolgens de SSID-naam en het WiFi-wachtwoord en klik ten slotte op "Apply" (Toepassen) om de instelling te voltooien.

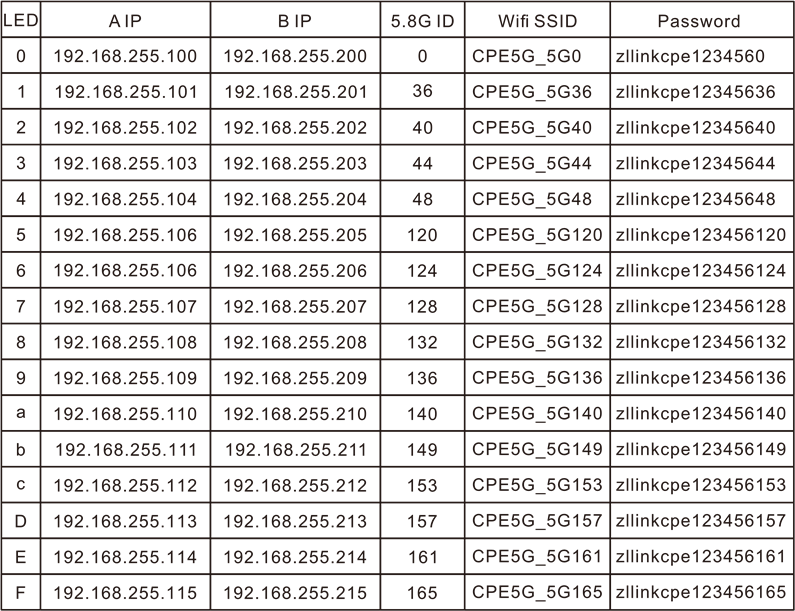

Digital & IP & WiFi Correspondence Chart
U kunt de SSID en het wachtwoord via deze grafiek controleren.

Probleemoplossing

Technische ondersteuning en service

1. Bedankt voor uw bestelling en voor het gebruik van Ueevii Wireless Bridge, lees de handleiding aandachtig door voor gebruik. Als er problemen zijn tijdens het gebruik, neem dan tijdig contact met ons op;
2. De installatie van dit apparaat vereist enige netwerkkennis. Als u het niet kunt installeren, laat het ons dan weten of neem contact op met een professional. (Er zijn ook veel installatievideo's van de bridge op YouTube waarnaar u kunt verwijzen)
   E-mail technische dienst:support@ueevii.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
