UeeVii CPE240 handleiding

Introductie

Overzicht

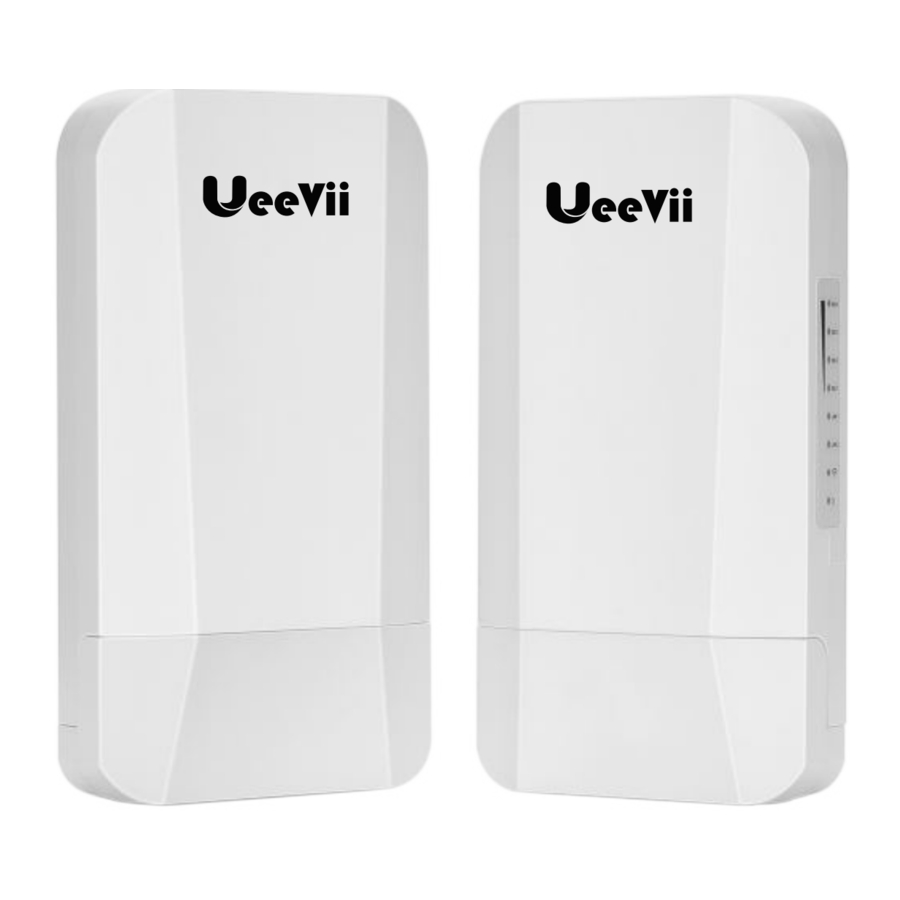

De UeeVii CPE240 is een hoogwaardig enterprise outdoor bridge-product dat werkt in de 2,4G-band en 802.11n-technologie ondersteunt. De unieke digitale tube-pairingtechnologie voltooit eenvoudig apparaat-pairing van punt-naar-punt en punt-naar-multipunt (binnen 8 punten) zonder computerconfiguratie. 2 100Mpps netwerkinterfaces, 2.4G 802.11n MIMO-technologie draadloze verwerkingssnelheid tot 300 Mbps, flexibele voeding, ondersteuning voor 24V PoE-netwerkkabelvoeding en 12V 1A DC lokale voeding, netwerkkabelvoedingsafstand tot 50-70 meter (afhankelijk van het netwerkkabelmateriaal). Keurt outdoor IP65 wind-, regen-, stof- en zonbeschermingsklasse behuizingsontwerp goed, past zich gemakkelijk aan verschillende slechte situaties buiten aan. Ingebouwde 12dBi dual excitation plate-antenne, eenvoudige en snelle installatie. Met hoge prestaties, hoge versterking, hoge ontvangstgevoeligheid, hoge bandbreedte, enz., waardoor de draadloze transmissieprestaties en stabiliteit aanzienlijk worden verbeterd, voornamelijk voor liftbewaking en andere plaatsen.

Kosteneffectieve hardwareconfiguratie
Masterchip van enterprise-klasse, circuitontwerp van industriële kwaliteit, ondersteunt het IEEE802.11 a/n/ac-protocol en kan een stabiele draadloze toegangssnelheid en 10/100 Mbps Ethernet-uitwisselingsverwerkingssnelheid bieden. Uitstekend anti-hoge- en lage-temperatuurontwerp, beschermt gebruikersnetwerkgegevens volledig in de extreme omgeving, real-time, lange termijn, stabiele en efficiënte transmissie, verbeteren de gebruikerservaring.

Krachtige draadloze transmissiecapaciteit
Het circuitontwerp met hoog vermogen en een hoge ontvangstgevoeligheid verbetert de afstand van draadloze transmissie aanzienlijk en verbetert de prestaties en stabiliteit van de draadloze transmissie.

Pairing eenvoudig en efficiënt
Zonder computerbediening, eenvoudig in te stellen code en de digitale buis van de hoofd- en slave-apparaten aan te passen aan dezelfde waarde om het matchingwerk van punt-naar-punt, punt-naar-multipunt (binnen 8 punten) te voltooien.

Voedingsversie is optioneel
De CPE240 ondersteunt niet alleen PoE-voeding via een externe netwerkkabel, maar ook een 12V 1A DC lokale stroomaansluiting om aan de behoeften van verschillende scenario's te voldoen, de bouwkosten te verlagen en flexibiliteit bij het selecteren van de voedingsmethode.

Kleine mode, eenvoudig te installeren
Kleine uitstraling, installatie is eenvoudig, flexibel aan de muur te hangen, een verscheidenheid aan installaties, zoals het aanzuigen van een top zonder het originele ontwerp te beïnvloeden, op basis van het aanzienlijk verminderen van de bouwmoeilijkheden van het bouwpersoneel, het verbeteren van de bouwefficiëntie.

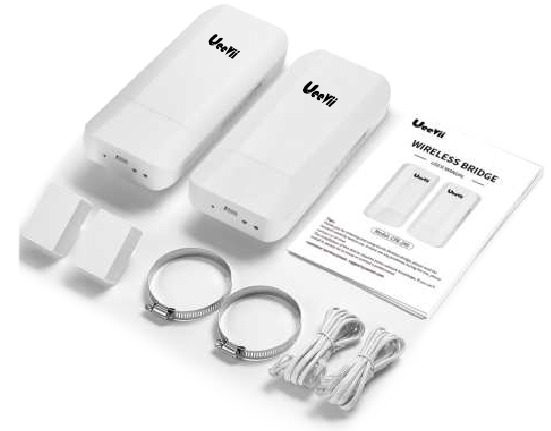

Inbegrepen in de verpakking

2 * CPE-240 draadloze bridge
2 * POE-adapter (24V)
2 * Netwerkkabel
2 * Metalen beugel
1 * Gebruikershandleiding

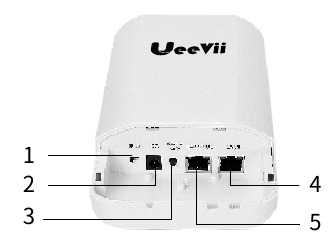

Details deel

1. M/S-knop
2. DC-poort
3. Reset/Digitale schakelaar
4. LAN 2
5. LAN 1/PoE

Beschrijving van knoppen en poorten

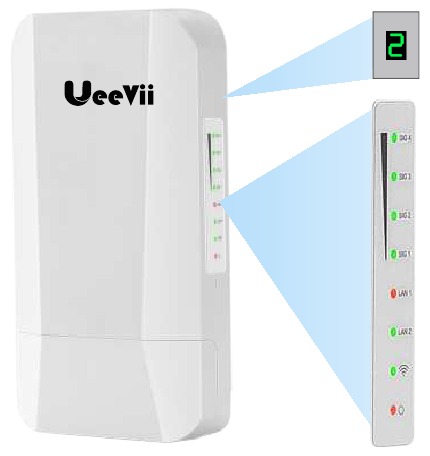

Beschrijving van indicatorstatus

Item	Beschrijving
SIG1 SIG2 SIG3 SIG4	In de master bridge-modus, als de uitgangsvermogensindicator, hoe sterker het signaal, hoe meer lampjes branden; In de slave bridge-modus geeft het de signaalsterkte van de verbinding aan na succesvolle pairing, hoe sterker het signaal, hoe meer lampjes.
LAN 1/LAN 2	Het groene lampje brandt continu wanneer de kabel is aangesloten en gaat uit wanneer de kabel is losgekoppeld.
WiFi	Wanneer de bridge is ingeschakeld en normaal werkt, brandt het groene lampje continu.
Power	Het groene lampje brandt continu wanneer de stroom is ingeschakeld en gaat uit wanneer de stroom is uitgeschakeld.
Display	Toon het huidige nummer, inclusief 0,1,2,3,4,5,6,7,8,9 lus.

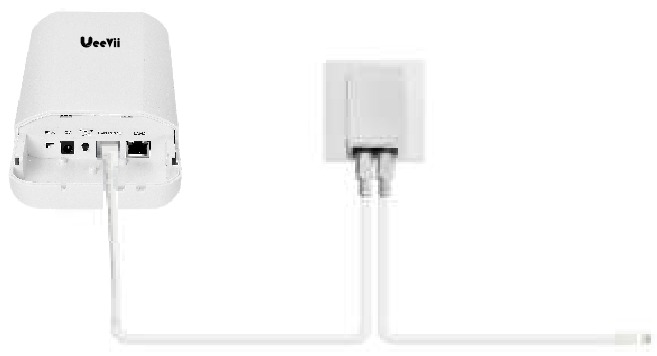

PoE-voeding

1. Bereid, afhankelijk van de vereisten, een voldoende lange netwerkkabel voor (aanbevolen binnen 20 meter, moet Cat 5e of hoger zijn) om de draadloze bridge en de PoE-voeding aan te sluiten. De PoE-poort van de PoE-voeding is verbonden met de LAN 1/PoE-poort van de draadloze bridge.
2. De LAN-poort van de PoE-voeding is verbonden met de pc, router en switch.
3. Moet de meegeleverde 24V~1A PoE-voeding gebruiken, ondersteunt geen 48V PoE-voeding adapter en PoE-switchvoeding (overdraagbare gegevens). Ondersteuning voor 12V~1A DC-voeding, niet inbegrepen. Zie de onderstaande verbinding:


Snelkoppeling via digitale schakelaar

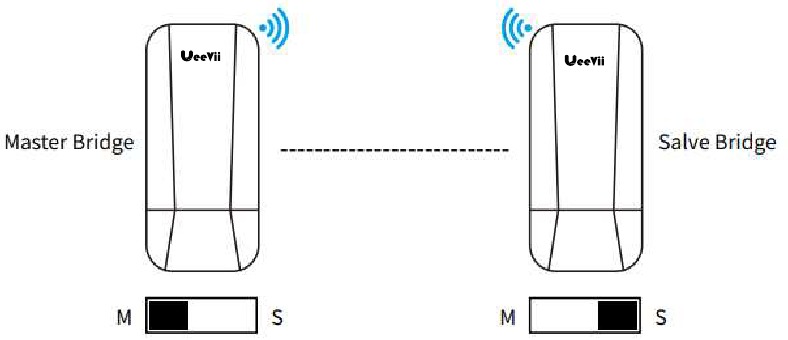

Punt-naar-punt-pairing:

1. Verplaats de M/S-knop naar "M" als de master bridge, en de andere naar "S" als de slave bridge;
2. Druk kort op de knop "digitale schakelaar/reset", de waarde van de digitale buis wordt +1 elke keer dat u erop drukt;
3. Stel de 2 bridges in op dezelfde waarde en wacht 2 minuten om te pairen;
4. Wanneer de SIG1-4-indicator van de slave bridge continu brandt, betekent dit dat de pairing is geslaagd.

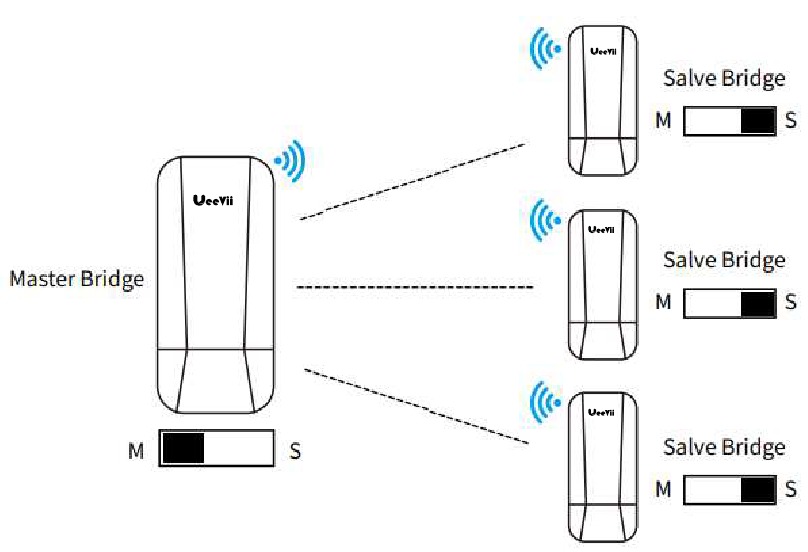

Punt-naar-multipunt-pairing (maximaal 1 punt naar 8 punten):

1. Verplaats de M/S-knop bridge naar "M" als de master bridge, en zet de andere bridges op "S" als de slave bridge;
2. Druk kort op de knop "digitale schakelaar/reset", de waarde van de digitale buis wordt +1 elke keer dat u erop drukt;
3. Stel alle bridges in op dezelfde waarde (voltooi de instelling binnen 5 minuten), wacht 2 minuten om te pairen;
4. Wanneer de SIG1-4-indicator van de slave bridge continu brandt, betekent dit dat de pairing is geslaagd.


Browserinstellingen Bridge

Opmerking: u kunt de draadloze bridge gebruiken zonder geavanceerde instellingen

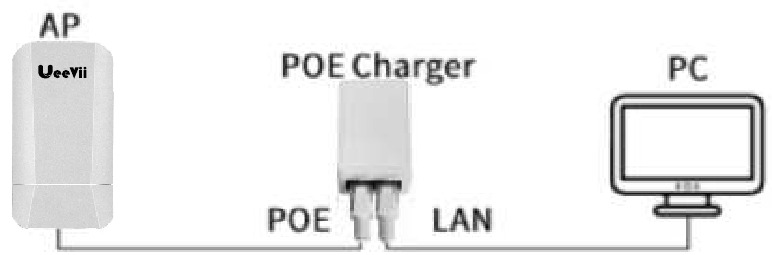

1. Computer Access Wireless Bridge, sluit de CPE aan op de computer Raadpleeg de afbeelding links om de CPE via een PoE-adapter en een Ethernet-kabel op de computer aan te sluiten.


2. Wanneer uw computernetwerk DHCP is, kunt u rechtstreeks het IP-adres invoeren van de draadloze bridge 169.254.254.254 om toegang te krijgen tot het apparaat.
3. Wanneer uw computer is ingesteld op een statisch IP-adres of als u er geen toegang toe hebt, wijzigt u het IP-adres van uw computer, zodat het IP-adres van uw computer en het IP-adres van de bridge zich in hetzelfde netwerksegment (LAN) bevinden, zodat u er toegang toe hebt.
4. Wijzig het IPv4-adres van uw computer in 169.254.254.xxx (169.254.254.xxx mag niet hetzelfde zijn als het IP-adres van de CPE), dan is het invoer-IP-adres 169.254. 254.xxx, het subnetmasker is 255.255.255.0 (automatisch invullen), de standaardgateway is 169. 254.254.xxx, voorkeur DDS-server 169.254.254.xxx. U kunt 169.254.254.3 (xxx=3) in de referentieafbeelding gebruiken om in te stellen.

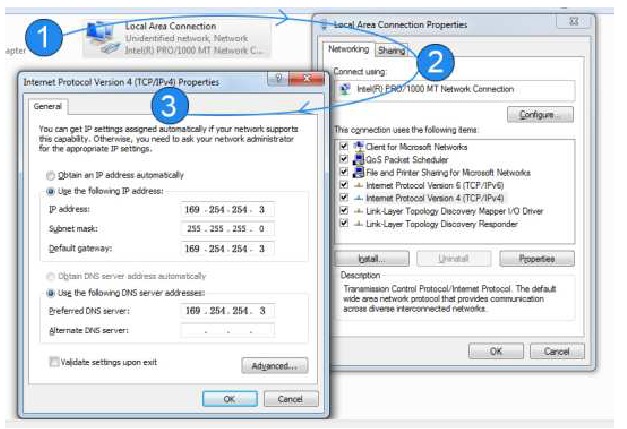

Raadpleeg de volgende afbeelding en instellingsstappen:

1. Zoek en open "Netwerkcentrum openen" op uw computer. Tips: klik op het netwerkpictogram in de rechterbenedenhoek van de computer.
2. Zoek en open de "Adapterinstellingen wijzigen", selecteer "LAN-verbinding" om met de rechtermuisknop te klikken om de netwerkeigenschappen te openen. Raadpleeg de bovenstaande afbeelding om te openen.
3. Zoek en dubbelklik om "Internet Protocol Version 4(TCP/IPv4)" te openen, kies de "Het volgende IP-adres gebruiken" en voer het IP-adres, subnetmasker, standaardgateway, voorkeur DDS-server in.

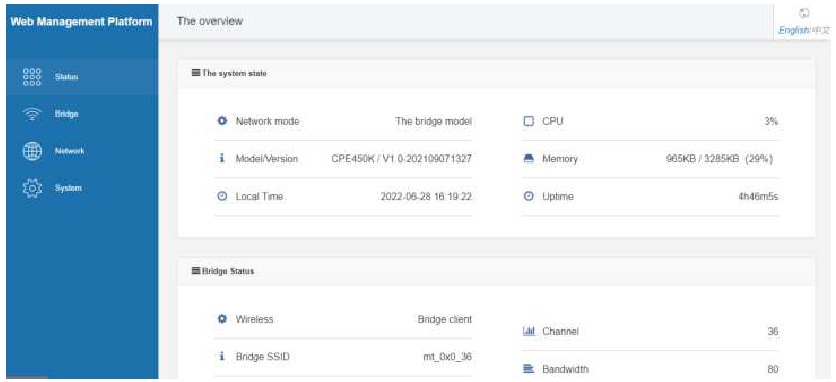

5. Voer 169.254.254.254 in de browser in, ga naar het inlogscherm, de standaardgebruikersnaam en het inlogwachtwoord van de draadloze bridge is "admin", voer gewoon het wachtwoord in.

   Taalinstelling: Engels/Chinees kan worden geschakeld via het pictogram in de rechterbovenhoek

Specificaties

Probleemoplossing

Technische ondersteuning en service

Neem tijdig contact met ons op als er problemen zijn tijdens het gebruik. E-mailadres technische dienst: support@ueevii.com

bijv.

1. Er ontbreken accessoires in de doos, neem contact met ons op.
2. Als u het niet kunt koppelen of installeren, neem dan contact met ons op.
3. Beschadigde draadloze bridge of PoE-voedingsadapter, neem contact met ons op.
4. Als de draadloze bridge uitvalt of niet meer werkt na een bepaalde tijd, neem dan contact met ons op.
5. Geen toegang tot de draadloze bridge vanaf een computer, neem contact met ons op.
6. De snelheid die de draadloze bridge biedt, is erg laag, neem contact met ons op.
7. Neem contact met ons op voor de nieuwste PDF-gebruikershandleiding en andere vragen.
