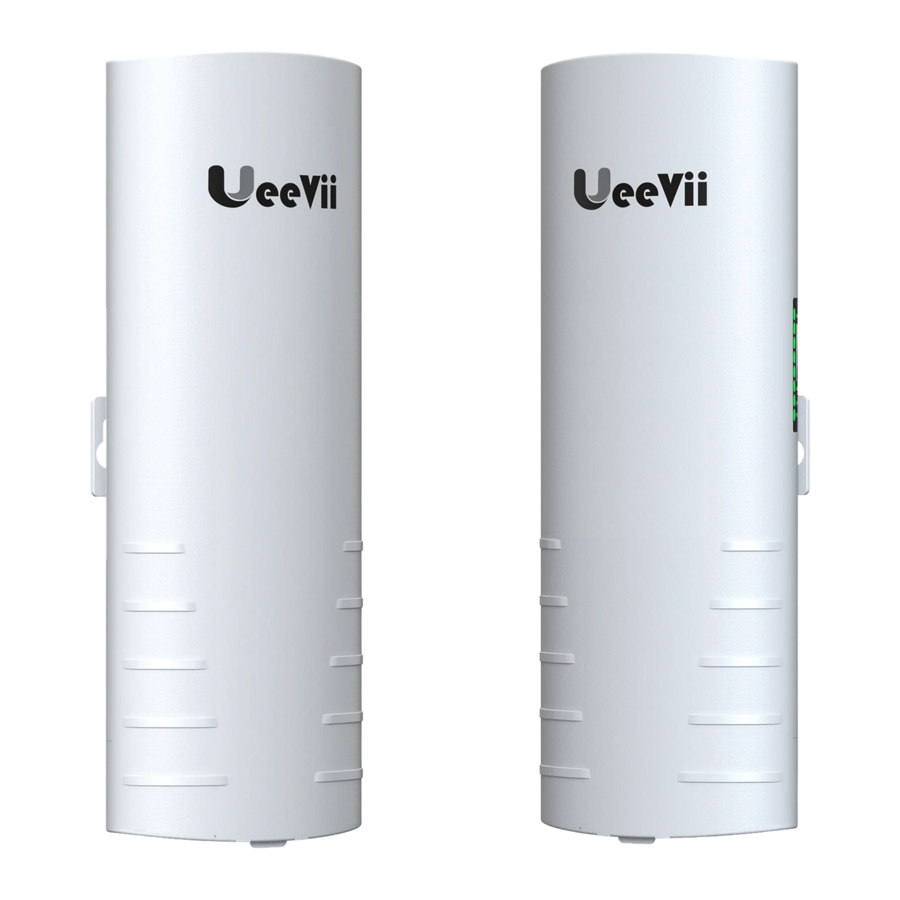

UeeVii CPE452 Handleiding

Introductie

Tips: Neem tijdig contact met ons op als er problemen zijn tijdens het gebruik.
De installatie van dit apparaat vereist enige netwerkkennis. Als u het niet kunt installeren, laat het ons dan weten of neem contact op met een professional.
Klantenservice e-mail: support@ueevii.com

UeeVii CPE452 is een apparaat voor draadloze transmissie over lange afstanden via 5,8 G. Het maakt gebruik van draadloze communicatietechnologie om netwerkgegevens te verzenden met behulp van lucht als medium om point-to-point of point-to-multipoint interconnectie over lange afstanden uit te voeren. De werkende datalinklaag realiseert de interconnectie van lokale netwerken. De transmissieafstand kan tot 3 km bedragen. CPE452 Videobrugtransmissie bestaat meestal uit twee apparaten in respectievelijk AP- en Client-modus. Aan de Client-zijde (ontvangende zijde) maakt CPE verbinding met een IP-camera, aan de AP-zijde (verzenden zijde) maakt CPE verbinding met een videorecorder. De AP kan draadloze gegevens ontvangen die van meerdere clients worden verzonden, en het is eenvoudig en gemakkelijk voor gecentraliseerd beheer van de externe apparatuur. CPE wordt veel gebruikt in snelwegen, reservoirrivierbewaking, liftbewakingssystemen, kraanbewakingssystemen op locatie, haventerminalbewakingssystemen, mariene aquacultuurbewakingssystemen, enzovoort. Point-to-point verlengt het netwerk WiFi-bereik, breidt het netwerk in huis uit naar uw schuur, garage, kerk, magazijn en zelfs het huis van de buren via draadloze brugsignaaloverdracht. U hoeft geen nieuwe modem te installeren en er elke maand voor te betalen, waardoor u geld bespaart.

Hoogtepunten

1. Draadloze transmissiebrug van 5,8 G over lange afstand.
2. Ondersteuning voor point-to-point, point-to-multipoint-modus.
3. 14dbi high-gain antenne, automatische vermogensaanpassing.
4. Transmissieafstand tot 3 km (barrièrevrij).
5. WDS-netwerkmodus, video-netwerk dubbel compatibel.
6. Kiezen om de zender en ontvanger te koppelen.
7. Ondersteuning van pc-browser om toegang te krijgen tot het apparaat en het te wijzigen.
8. 24V PoE-voeding, efficiënte energiebesparing.

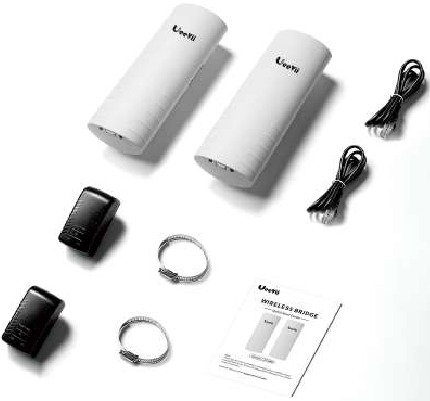

Pakketlijst

2 * CPE452 Draadloze brug

2 * POE-adapter (24V)

2 * Netwerkkabel

2 * Metalen hoepel

1 * Gebruikershandleiding

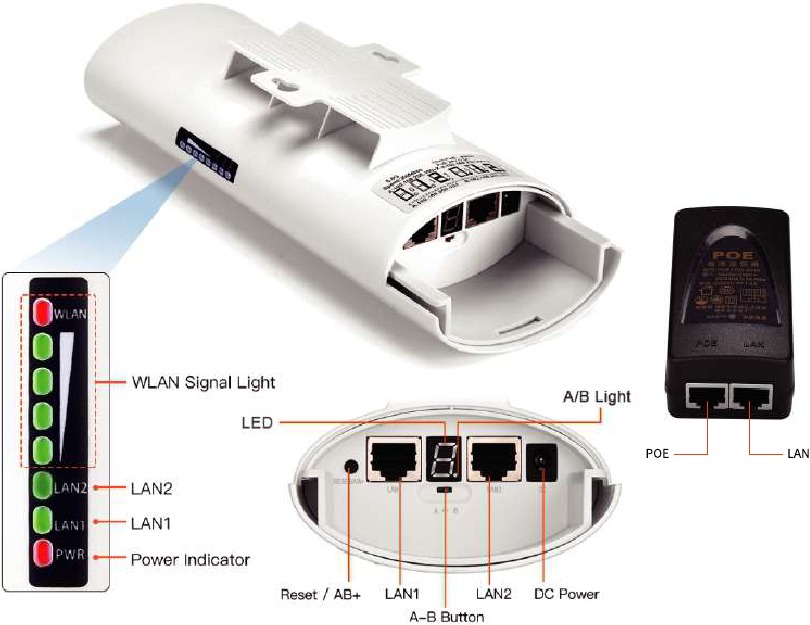

Details onderdeel

Gedetailleerde beschrijving

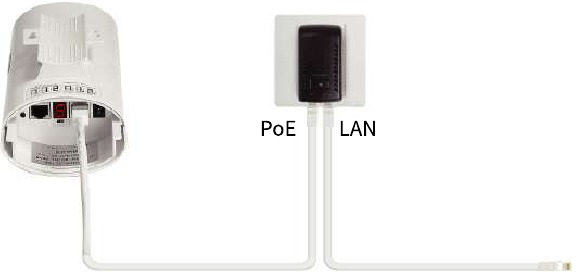

PoE-voeding

De draadloze brug maakt gebruik van een PoE-voeding, die eenvoudig te installeren en te beheren is en tegelijkertijd kosten bespaart.

1. De LAN-poort van de PoE-voeding is aangesloten op de pc, router en switch.
2. Bereid, afhankelijk van de vereisten, een voldoende lange netwerkkabel voor (aanbevolen binnen 20 meter, moet Cat 5e of hoger zijn) om de draadloze brug en de PoE-voeding aan te sluiten. De PoE-poort van de PoE-voeding is aangesloten op de LAN/PoE-poort van de draadloze brug.
3. Moet de bijgevoegde 24V~1A PoE-voeding gebruiken, biedt geen ondersteuning voor 48V PoE-voedingsadapter en PoE-switchvoeding (overdraagbare gegevens). Ondersteuning 12V~1A DC-voeding, niet inbegrepen.

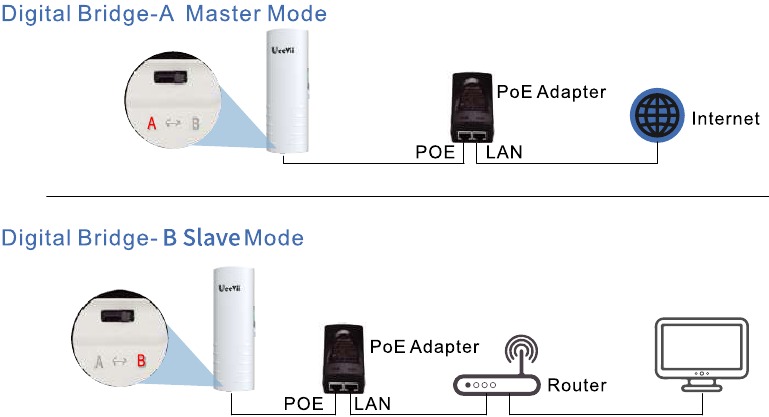

PoE-voeding

1. Draadloos netwerksignaal verzenden

2. Transmissie van het cameravideosignaal



Koppelingsgids

1. Point-to-point koppelingsstap:

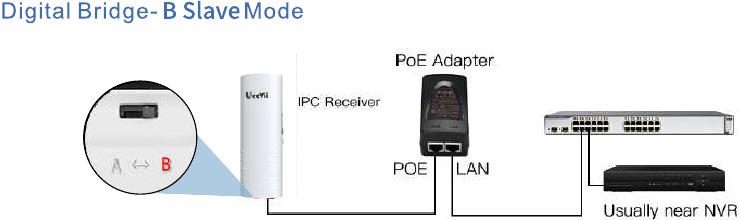

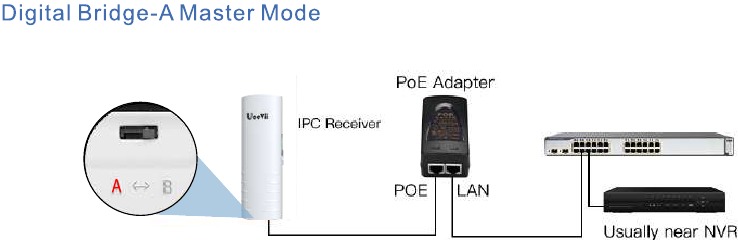

   1. Schakel één unit naar A (Master Bridge) en één unit naar B (Slave Bridge);
   2. Sluit de POE op elke unit aan met behulp van de Ethernet-kabel en steek de POE erin;
   3. Wacht tot ze zijn ingeschakeld, ongeveer 2 minuten;
   4. Gebruik de kleine resetknop om door te klikken totdat u een kanaal met een letter krijgt. 1,2,3,..., A,B,C,...,F, hier gebruikt C;
   5. Doe dan hetzelfde op de andere unit. Beide units moeten zich op hetzelfde kanaal bevinden;
   6. Wacht 2-5 minuten om het koppelen te voltooien. Wanneer het nummer van de digitale buis continu is en het signaallampje aan de zijkant oplicht, betekent dit dat het koppelen is gelukt;
   7. Sluit ten slotte andere apparaten (Router, PC, Switch) aan en installeer ze op de doellocatie.

2. Point-to-multipoint koppelingsstap:
   bijv. 1 master bridge met 3 slave bridges
   1. Schakel één unit naar A (Master Bridge) en 3 units naar B (Slave Bridge);
   2. Sluit de POE op elke unit aan met behulp van de Ethernet-kabel en steek de POE erin;
   3. Wacht tot ze zijn ingeschakeld, ongeveer 2 minuten;
   4. Gebruik de kleine resetknop om door te klikken totdat u een kanaal met een letter krijgt. 1,2,3,..., A,B,C,...,F, hier gebruikt C;
   5. Doe dan hetzelfde op de andere 3 unit. 4 units moeten zich op hetzelfde kanaal bevinden;
   6. Wacht 2-5 minuten om het koppelen te voltooien. Wanneer het nummer van de digitale buis continu is en het signaallampje aan de zijkant oplicht, betekent dit dat hun koppeling is gelukt;
   7. Sluit ten slotte andere apparaten (Router, PC, Switch) aan en installeer ze op de doellocatie.

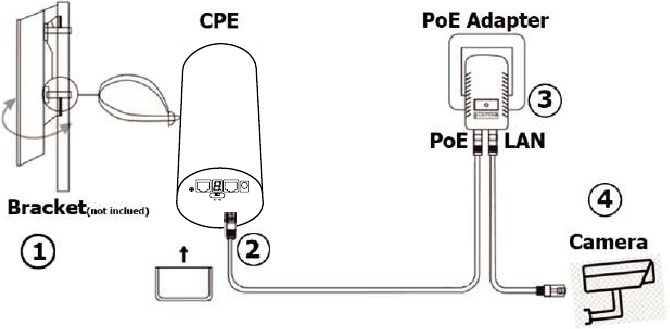

Installatie

1. Plaats de CPE op de geselecteerde positie en pas de CPE-voorpaneeloriëntatie aan zodat deze ongeveer hetzelfde is als de geselecteerde richting, en gebruik vervolgens de banden om de CPE te bevestigen, de beugel is niet inbegrepen in het pakket. Aanbevolen UeeVii Universele beugel (ASIN: B09NLLG8MZ).
2. Bereid een voldoende lange netwerkkabel voor om de PoE-adapter en CPE aan te sluiten, de netwerkkabel is aangesloten op de LAN-poort van de CPE en het andere uiteinde is aangesloten op de PoE-poort van de PoE-adapter. Aanbevolen wordt om een cat 5 (of hoger) afgeschermde netwerkkabel met een aardingsdraad te gebruiken.
3. Sluit de PoE-adapter PoE aan op CPE en LAN op Camera, PC, Router of Switch op basis van de netwerktopologie. De rol van PoE is om stroom en datatransmissie te leveren voor CPE.
4. De LAN-verbinding van de PoE-adapter van de master CPE bewaakt internet en de PoE-adapter LAN van de slave CPE sluit camera's of routers en andere apparatuur aan.

Installatietips:

1. Voor installatie moet de zichtlijn van de 2 draadloze brugbeugels duidelijk zijn en niet door de muur kunnen gaan. Er is geen sterke elektriciteit, sterk magnetisme en andere signaalinterferentie tussen de twee draadloze bruggen.
2. De signaaltransmissiehoek van de draadloze brug is 60°, voor point-to-multipoint-installatie moet de hoek van de slave-brug worden aangepast om ervoor te zorgen dat deze zich binnen het signaalbereik van 60 graden van de hoofdbrug bevindt. De antennepolarisatierichting is horizontaal 60°/verticaal 30°.

WiFi-functie

1. De WiFi-functie is standaard ingeschakeld voor de master bridge.
   WiFi SSID: CPE5G-5GXXX
   WiFi PWD: zllinkcpe123456XXX
   XXX staat voor verschillende kanalen, raadpleeg de vergelijkingstabel in de gebruikershandleiding.
2. U kunt de draadloze brug openen via uw computer om de SSID en het nieuwe WiFi-wachtwoord in te stellen. Raadpleeg het gedeelte met geavanceerde instellingen.

Toepassingsgebied

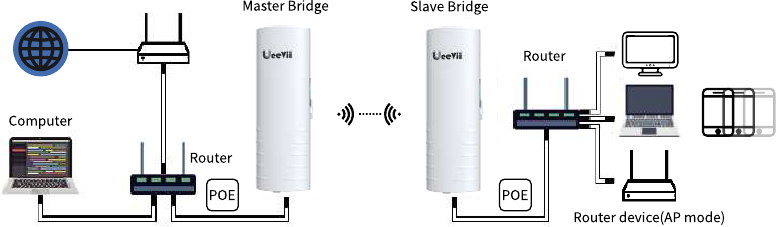

Case 1: Punt-naar-punt uitgebreid WiFi-bereik
geschikt voor het uitbreiden van het netwerk naar tweede gebouwen, zoals garages, winkels, schuren, enz.

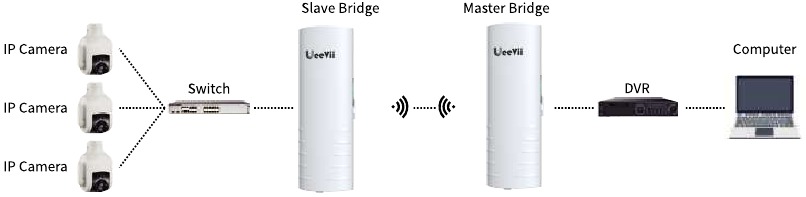

Case 2: Punt-naar-punt uitbreiding van het bereik van bewakingscamera's

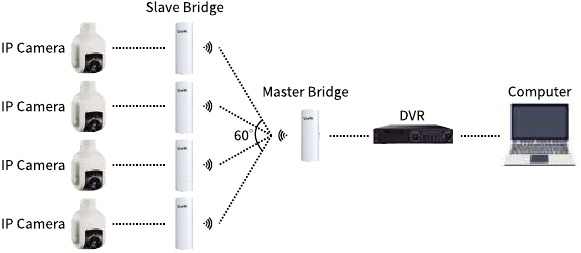

Case 3: Punt-naar-meerdere punten uitbreiding van het bereik van bewakingscamera's

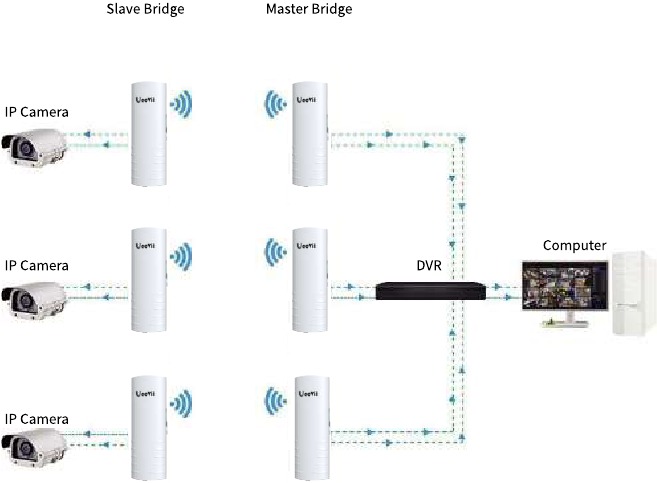

Case 4: Punt-naar-punt uitbreiding van het bereik van bewakingscamera's

Opmerking: U kunt de draadloze bridge gebruiken zonder geavanceerde instellingen

1. Computer Access Wireless Bridge, sluit de CPE aan op de computer. Raadpleeg de afbeelding links om de CPE via een PoE-adapter en een Ethernet-kabel op de computer aan te sluiten.


2. Wijzig het IP-adres van uw computer, zorg ervoor dat het IP-adres van uw computer en het IP-adres van de bridge zich in hetzelfde netwerksegment (LAN) bevinden, zodat u er toegang toe hebt.

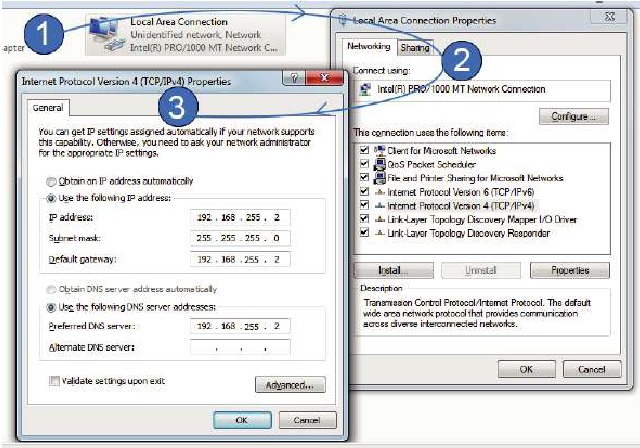

   Stap 1: Zoek en open "Open Netwerkcentrum" op uw computer.
   Tips: klik op het netwerkpictogram in de rechteronderhoek van de computer.
   Stap 2: Zoek en open de "Adapterinstellingen wijzigen", selecteer "LAN-verbinding" om met de rechtermuisknop te klikken om de netwerkeigenschappen te openen. Raadpleeg de bovenstaande afbeelding om te openen.
   Stap 3: Zoek en dubbelklik om "Internet Protocol Version 4(TCP/IPv4)" te openen, kies "Het volgende IP-adres gebruiken" en voer het IP-adres, subnetmasker, Standaardgateway, Voorkeurs-DDS-server in.

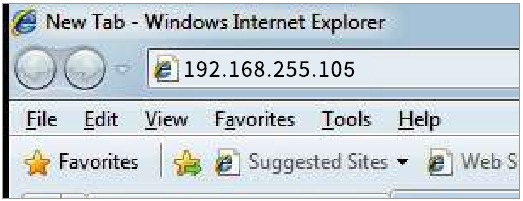

3. Wijzig het IP-adres van uw computer in 192.168.255.xxx (192.168.255.xxx mag niet hetzelfde zijn als het IP-adres van de CPE), dan is het ingevoerde IP-adres 192.168.255.xxx, het subnetmasker is 255.255.255.0 (Automatisch invullen), de Standaardgateway is 192.168.255.xxx, Voorkeurs-DDS-server 192.168.255.xxx. U kunt 192.168.255.105 (xxx=2) in de referentieafbeelding gebruiken om in te stellen.


4. In het aanmeldscherm zijn de standaard gebruikersnaam en het wachtwoord van de draadloze bridge "admin", gewoon aanmeldingswachtwoord invoeren.
   Opmerking: "admin" is niet het wachtwoord van de WiFi-SSID, het is alleen het wachtwoord voor WEB-toegang.

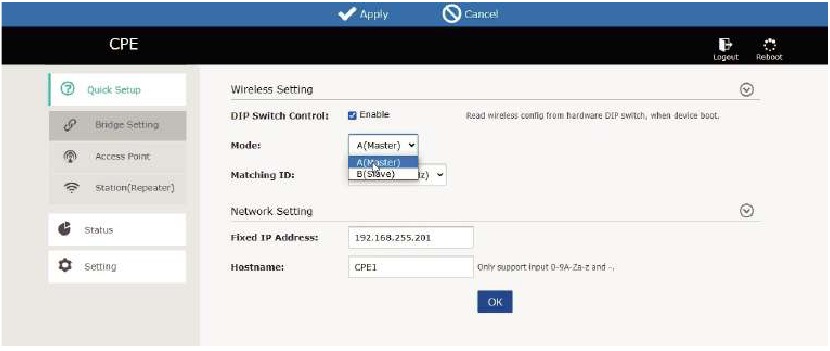

5. Aanmelden geslaagd, ga naar instellingen.

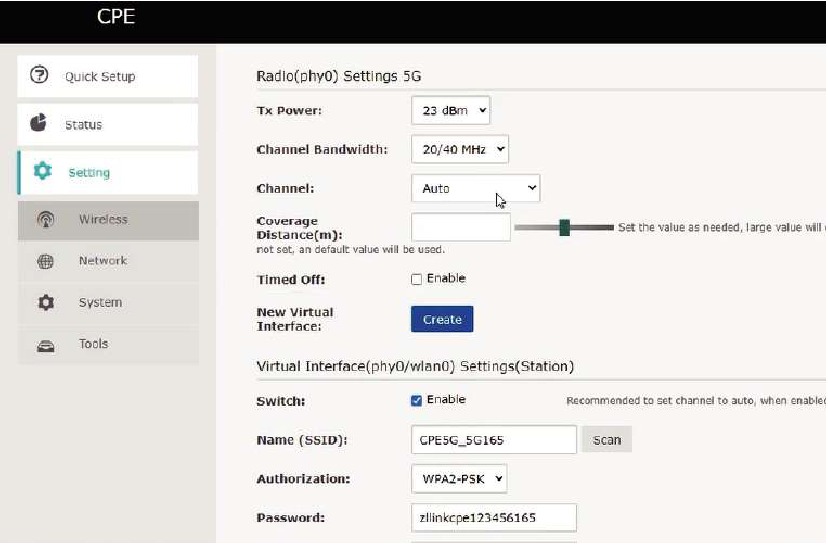

6. Schakel in de draadloze instellingen "Hide SSID" (SSID verbergen) uit, wijzig vervolgens de SSID-naam en het WiFi-wachtwoord en klik ten slotte op "Apply" (Toepassen) om de instelling te voltooien.

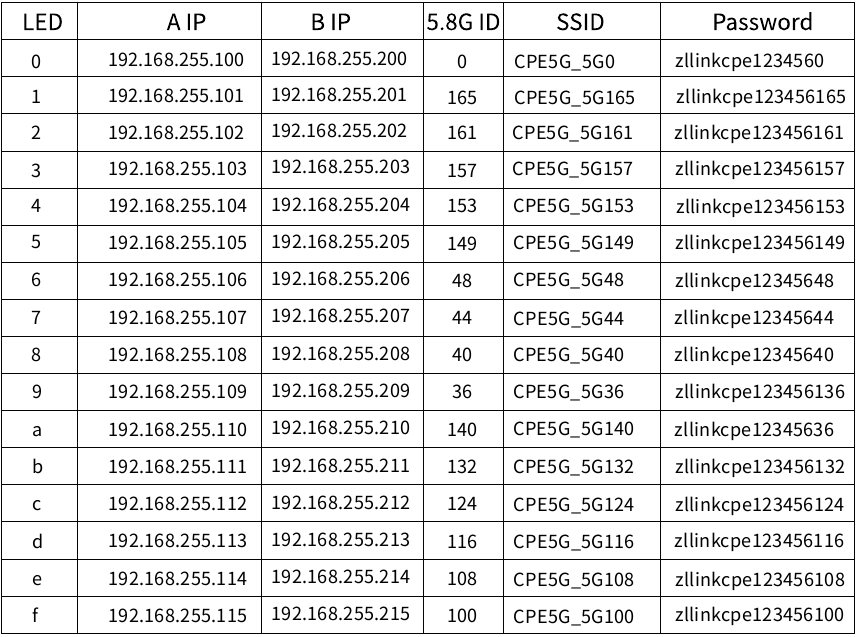

Digital & IP & WiFi Correspondence Chart

U kunt de SSID en het wachtwoord via deze grafiek controleren.

Specificaties

Probleemoplossing

Technische ondersteuning en service

Lees de handleiding zorgvuldig door voor gebruik. Neem tijdig contact met ons op als er problemen zijn tijdens het gebruik.
E-mailadres technische dienst: support@ueevii.com bijvoorbeeld

1. Er ontbreken accessoires in de doos, neem contact met ons op.
2. Als u hem niet kunt koppelen of installeren, neem dan contact met ons op.
3. Beschadigde draadloze bridge of PoE-voedingsadapter, neem contact met ons op.
4. Als de draadloze bridge uitvalt of defect is na een bepaalde tijd te hebben gewerkt, neem dan contact met ons op.
5. Geen toegang tot de draadloze bridge vanaf een computer, neem contact met ons op.
6. De snelheid die de draadloze bridge levert is erg laag, neem contact met ons op.
7. Neem contact met ons op voor de nieuwste PDF-gebruikershandleiding en andere vragen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download UeeVii CPE452 Handleiding
