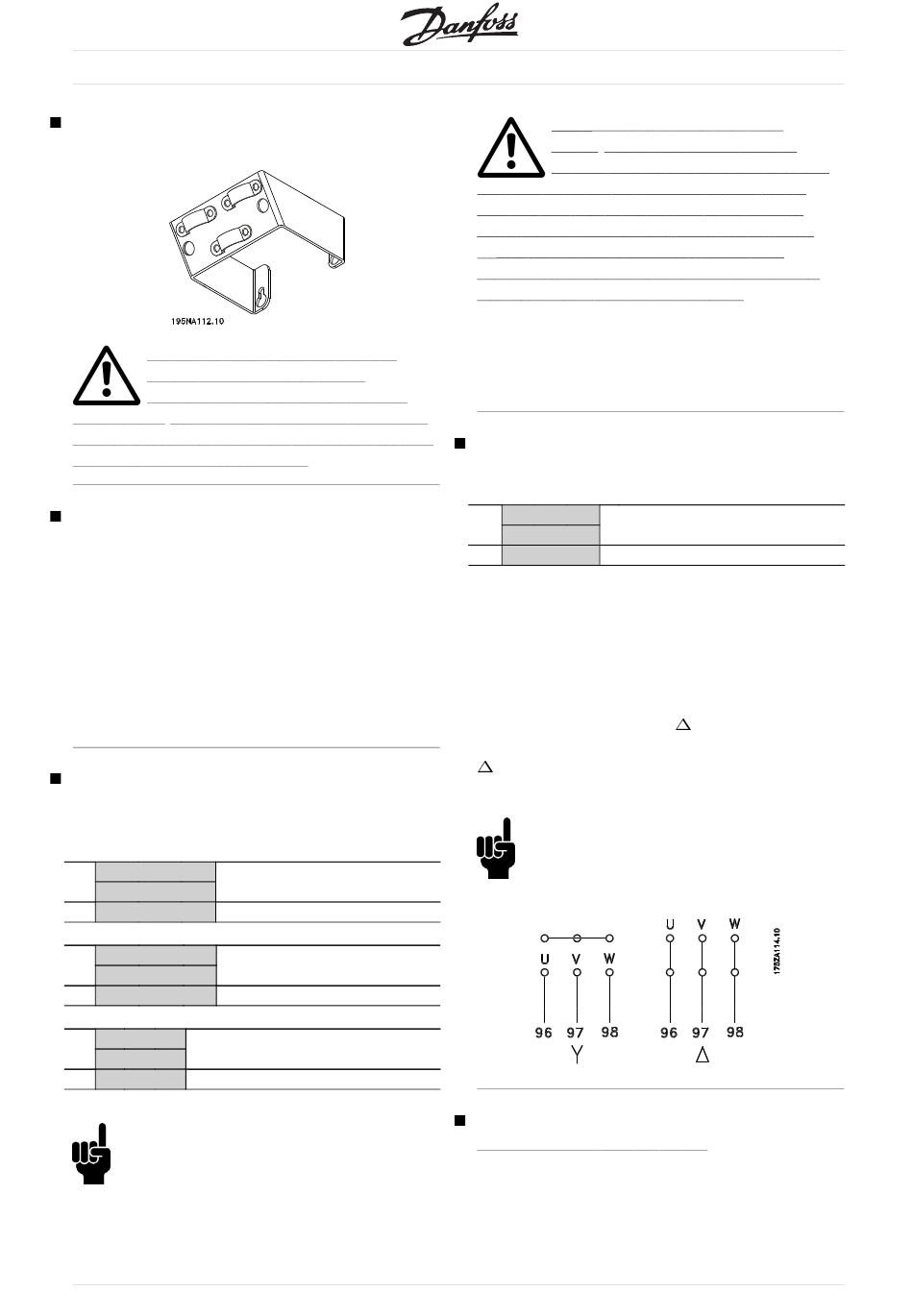

Veiligheidsklem
Indien de galvanische isolatie (PELV)
tussen de stuurklemmen en de
hoogspanningsklemmen moet worden
gehandhaafd, moet de begeleidende veiligheidsklem
worden aangebracht bij de VLT 2803-2815, 200-240
V en VLT 2805-2815, 380-480 V.
Voorzekeringen
In de netvoeding naar alle types frequentie-omvormers
moeten externe voorzekeringen geïnstalleerd worden.
Voor UL/cUL-applicaties met een netspanning van
200-240 V gebruikt u voorzekeringen van het type
Bussmann KTN-R (200-240 V) of Ferraz Shawmut type
ATMR (max. 30A). Voor UL/cUL-applicaties met een
netspanning van 380-480 V gebruikt u voorzekeringen
van het type Bussmann KTS-R (380-480 V). Zie
Technische gegevens voor de juiste voorzekeringen.
Aansluitingop het net
Denk erom dat bij 1 x 220-240 Volt de nulleiding
op klem N
moet worden aangesloten en
(L2)
de fasedraad op klem L1
Nr. N
L1
Netspanning 1 x 220-240 V
(L2)
(L1) (L3)
N
L1
Nr.
95
Aarde
Nr. N
L1
Netspanning 3 x 220-240 V
(L2)
(L1) (L3)
L2
L1
L3
Nr.
95
Aarde
Nr. 91 92 93 Netspanning 3 x 380-480 V
L1 L2 L3
Nr. 95
Aarde
NB!:
Controleer of de netspanning overeenkomt met
de spanning die de frequentie-omvormer nodig
heeft; deze is af te lezen op het typeplaatje.
60
.
(L1)
MG.28.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
400-Volt eenheden met RFI-filters
mogen niet worden aangesloten op
netvoedingen waarin de spanning tussen
fase en aarde meer dan 300 V bedraagt. Denk
erom dat voor de IT-voeding en de delta-aarde
de netspanning groter kan zijn dan 300 V tussen
fase en aarde. Eenheden met typecode R5
kunnen worden aangesloten op netvoedingen met
maximaal 400 V tussen fase en aarde.
Zie Technische gegevens voor de juiste
kabeldoorsnede. Zie ook Galvanische isolatie
voor meer informatie.
Aansluiting van de motor
Sluit de motor aan op de klemmen 96, 97, 98.
Sluit klem 99 aan op de aarde.
Nr. 96 97 98
Motorspanning 0-100%
U
V
W
van de netspanning.
Nr. 99
Aarde
Zie Technische gegevens voor de juiste
kabeldoorsnede.
Alle soorten driefasen asynchrone standaardmotoren
kunnen door een frequentie-omvormer worden
aangestuurd. Kleine motoren zijn in het algemeen in
ster geschakeld (230/400 V,
zijn in driehoekschakeling geschakeld (400/690 V,
/ Y). De juiste schakeling en de spanning kunnen
op het motorplaatje worden afgelezen.
NB!:
Bij motoren zonder fase isolatiepapier moet
een LC-filter worden aangebracht op de
uitgang van de frequentie-omvormer.
RFI-schakelaar
Netvoeding geïsoleerd van aarde:
Als de frequentieomvormer stroom uit een geïsoleerde
netbron ontvangt (IT-net), kan de RFI-schakelaar
worden uit gezet (OFF). In de OFF-positie worden
de interne RFI-capaciteiten (filtercondensatoren)
tussen het chassis en de tussenkring uitgeschakeld
om beschadiging van de tussenkring te voorkomen
/ Y). Grote motoren
