De reguleringstoestanden van de Torenventilator # (# = 1..4) zijn:
De reguleringstoestand van de Torenventilator # is Uit onder de volgende voorwaarden:
De reguleringstoestand van de Torenventilator # is Aan onder de volgende voorwaarden:
Als het instelpunt van de condensatiecontrolewaarde is ingesteld op Cond In of Cond
Out en het instelpunt voor type Cond Aout is ingesteld op Vfd of Omloopklep, dan
wordt ook een 0-10V signaal ingeschakeld voor de unit om een modulerende
condensatieapparaat te reguleren met een PID-controller.

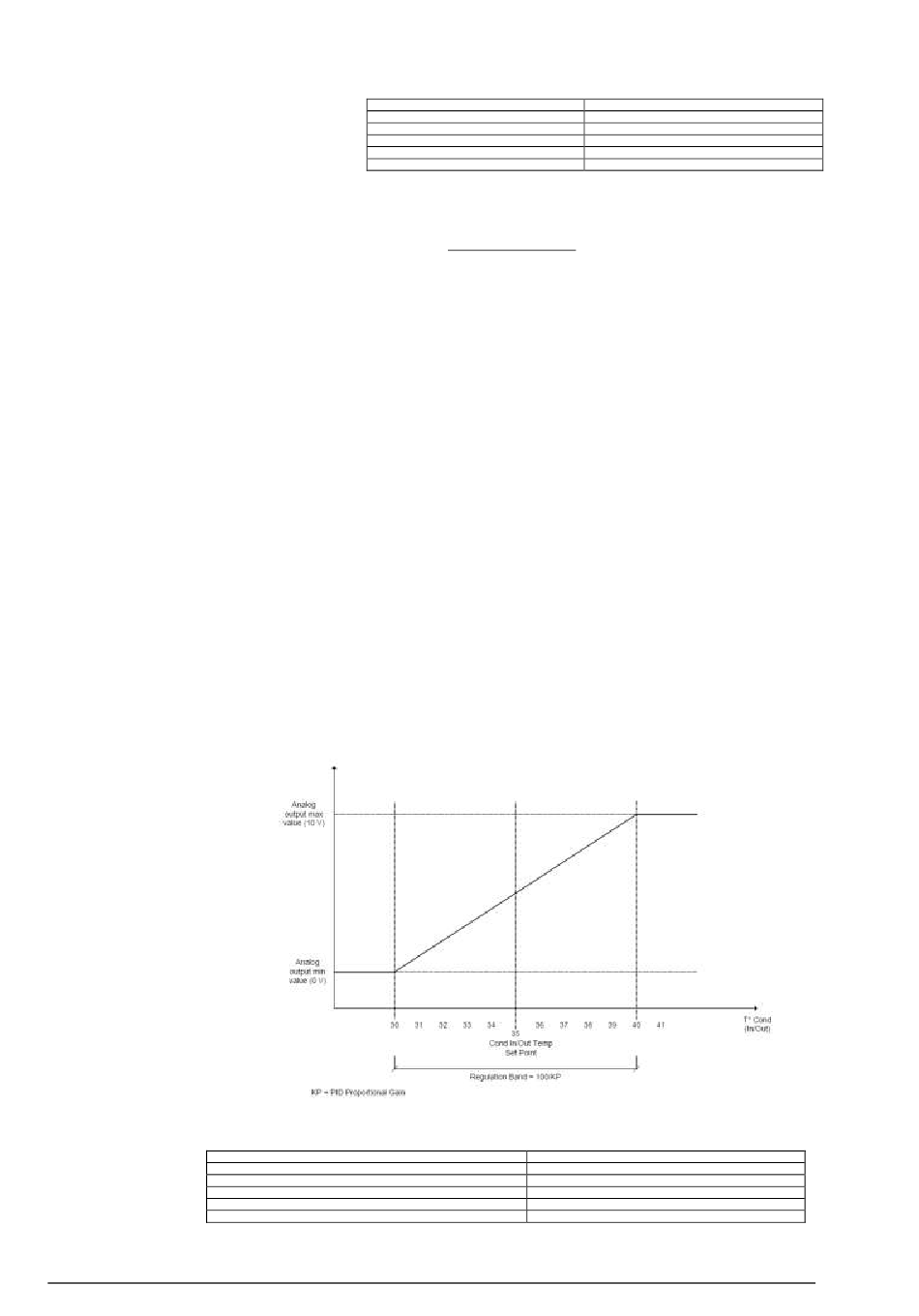

In overeenstemming met de standaardwaarden voor Vfd/Omloopklep die in de tabel met
instelpunten voor de eenheid zijn vermeld, is de volgende grafiek een voorbeeld van het
modulerende signaalgedrag bij een controle die verondersteld wordt volledig
proportioneel te zijn.
Analog output max value (10 V)
Analog output min value (0 V)
Cond In Out Temp Set Point
Tº Cond In Out
Regulation Band = 100 KP
KP = PID Proportional Gain
D
D–EOMWC00A04-14NL
Towers Output
Tower 4
Tower 3
Tower 2
Tower 1
T Cond (In/Out)
Uit
Aan
Status unit is Uit
Toestand Torenventilator # is Uit en EWT (Cond In) of LWT (Cond Out) is
lager dan het instelpunt van Torenventilator #
Toestand Torenventilator # is Aan en EWT (Cond In) of LWT (Cond Uit) is
lager dan instelpunt Tower fan # – Tower fan # versch.
De status van de unit is auto
EWT (Cond In) of LWT (Cond Out) is groter dan of gelijk aan instelpunt
Torenventilator #
- 27 -
Torenuitgang
Toren 4
Toren 3
Toren 2
Toren 1
T Cond (In/uit)
Analoge max uitgangswaarde (10 V)
Analoge min uitgangswaarde (0 V)
Cond In/Uit instelpunt temperatuur
Tº Cond In/Uit
Reguleringsband = 100 KP
KP = PID Proportionele toename
27
