De compressor kan de capaciteit niet verhogen totdat de gebeurtenis Vasthouden Hoge
Condensordruk [High Condenser Pressure Hold] voorbij is.
Zie het deel over Circuit-gebeurtenissen voor meer informatie over activering, resetten
en lossen.
Drukcondensatieregulering
Als het instelpunt van de condensatiecontrolewaarde is ingesteld op Druk, dan is de de
Ventilator stappen #1..4 regulering ingeschakeld voor elk ingeschakeld circuit.

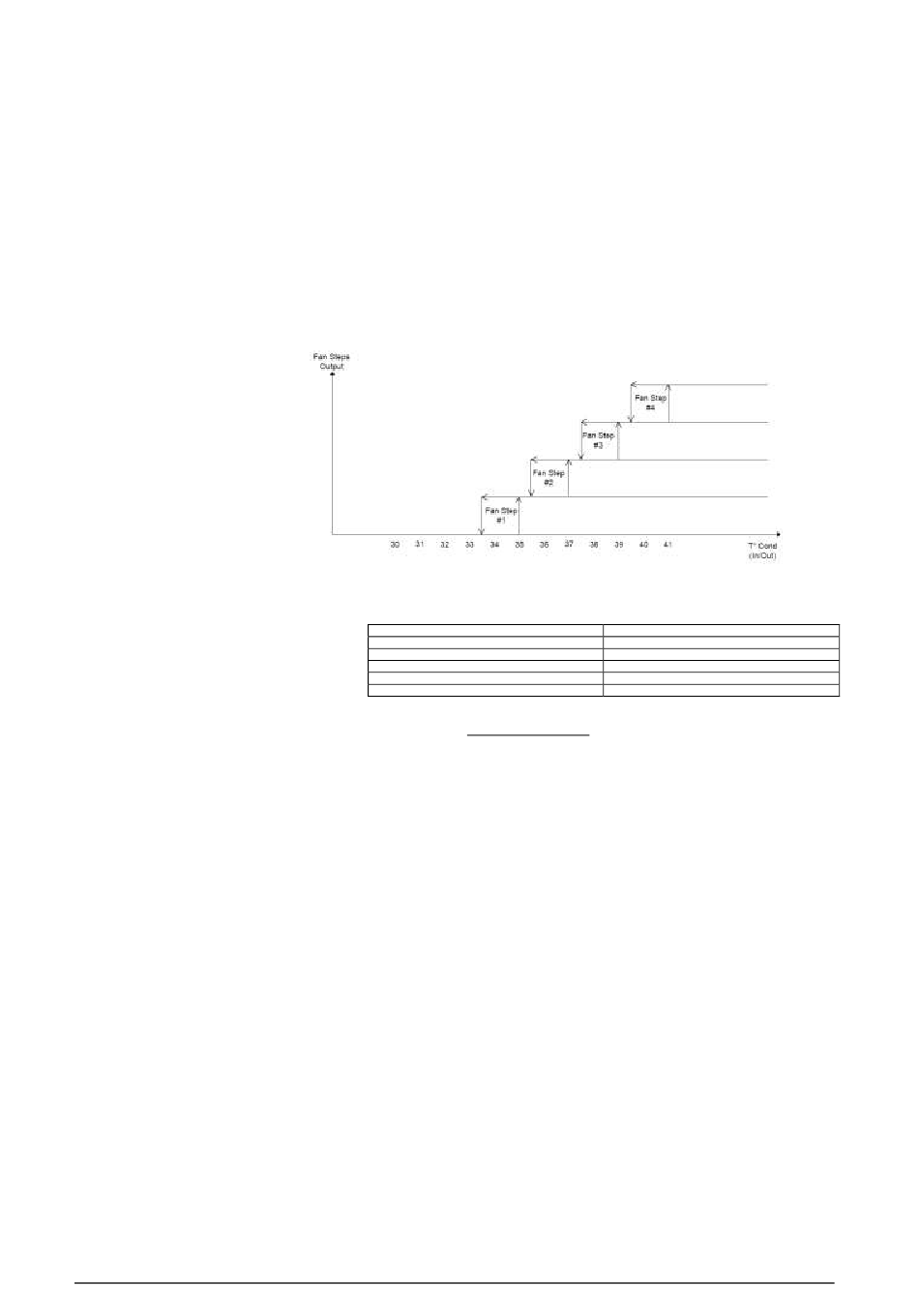

In overeenstemming met het instelpunt Ventilator stappen en de standaard
verschilwaarden die in de tabel met instelpunten voor het circuit zijn vermeld, vat de
volgende grafiek de activerings- en deactiveringsvoorwaarden voor de ventilator stappen
samen.
Fan steps output
Fan step 4
Fan Step 3
Fan Step 2
Fan Step 1
T Cond (In/Out)
De reguleringstoestanden van de Ventilator stap # (# = 1..4) zijn:
Uit
Aan
De reguleringstoestand van de Ventilator stap # is Uit onder de volgende voorwaarden:
Status unit is Uit
De toestand van Ventilator stap# state is Uit en de verzadigde
condensatortemperatuur die overeenkomt met de huidige condensatordruk is
lager dan het instelpunt Ventilator stap #.
De toestand van Ventilator stap# state is Aan en de verzadigde
condensatortemperatuur die overeenkomt met de huidige condensatordruk is
lager dan het instelpunt Ventilator stap # – Ventilator stap # versch.
De reguleringstoestand van de Toren # is Aan onder de volgende voorwaarden:
De status van de unit is auto
De verzadigde condensatortemperatuur die overeenkomt met de huidige
condensatordruk is groter dan of gelijk aan het instelpunt Ventilator stap#
Als het instelpunt van de condensatiecontrolewaarde is ingesteld op Druk en het
instelpunt voor type Cond Aout is ingesteld op Vfd, dan wordt ook een 0-10V signaal
ingeschakeld voor het circuit om een modulerende condensatieapparaat te reguleren met
een PID-controller.
In overeenstemming met de standaardwaarden voor Vfd die in de tabel met instelpunten
voor het circuit zijn vermeld, stelt de volgende grafiek het modulerende signaalgedrag
voor bij een controle die verondersteld wordt volledig proportioneel te zijn.
- 40 -
Uitgang ventilatorstappen
Ventilator stap 4
Ventilator stap 3
Ventilator stap 2
Ventilator stap 1
T Cond (In/Uit)
D–EOMWC00A04-14NL
