Externe luchtaansluiting
U kunt optioneel een set voor externe luchtaansluiting bestellen.
(Wordt geleverd met eigen instructiehandleiding. Externe
luchtaansluiting Ø 100, artikelnr. 10026187). De luchtaansluiting
past op toevoerbuizen voor verse lucht met Ø 100 en Ø 80. Dit
moet worden uitgevoerd voordat de ombouw wordt gemetseld
of gebouwd. Bij installatie in een bestaande haard moeten alle
brandveiligheidsvoorschriften en normen worden nageleefd.

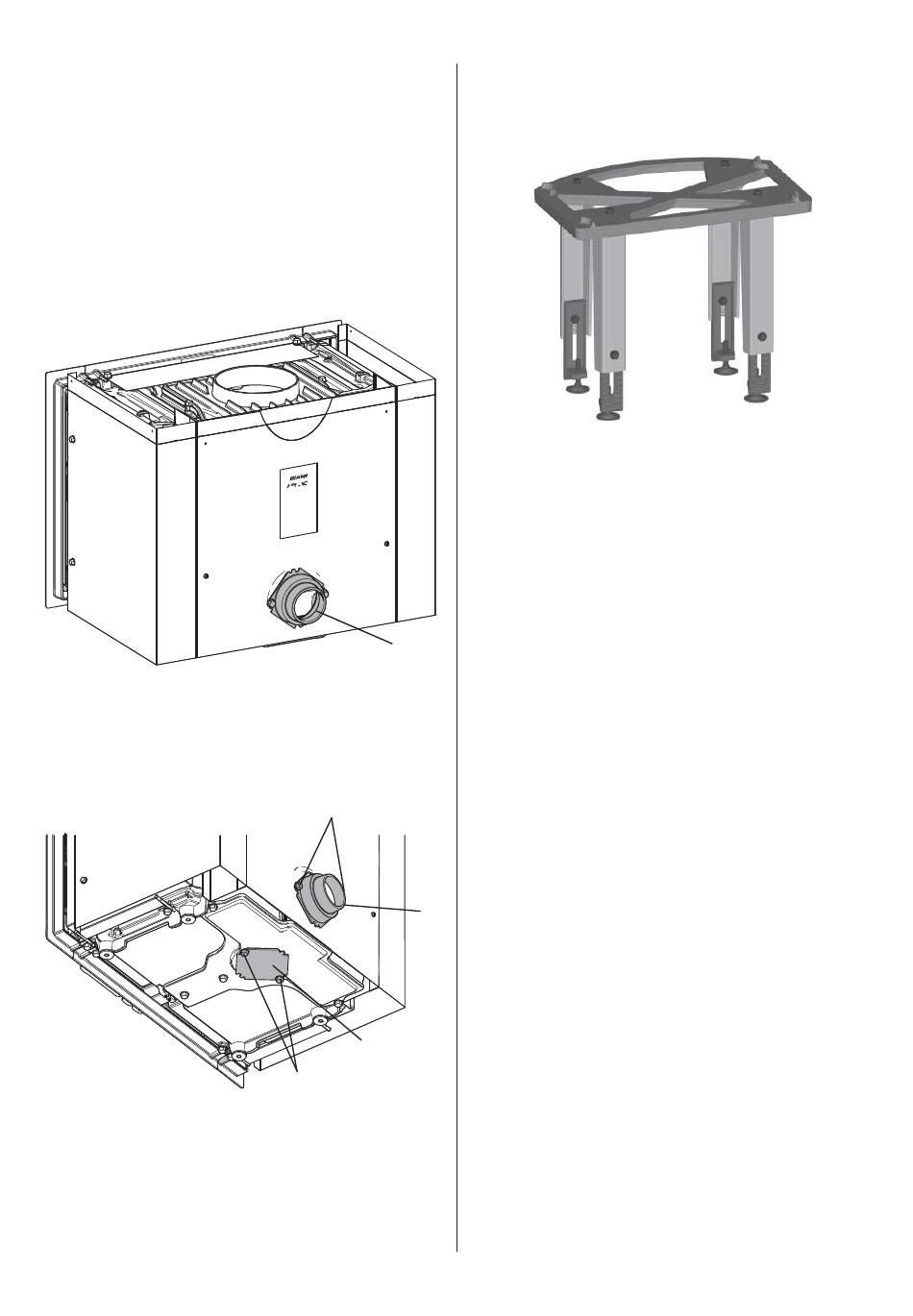

Externe luchttoevoer
Afb. 3
1. Het product is uitgerust met een luchttoevoer (A) aan
de achterkant. Indien nodig kan de luchttoevoer worden
verplaatst naar de onderkant van het product. Zie afb. 4.
Afb. 4
2. Draai de twee schroeven (B) los en verwijder de
luchttoevoeraansluiting (A).
3. Schroef daarna de twee schroeven (D) onder de
verbrandingskamer los en verwijder de afdekking (C).
4. Installeer de aansluiting (A) op de plek waar de afdekking
zat en maak deze vast met schroeven (B).
5. Plaats dan de verwijderde afdekking over het luchttoevoergat
aan de achterkant. Bevestig deze met dezelfde schroeven.
A
B
A
C
D
Installatie van onderstel (optie)
Bij het metselen van een stenen ombouw moet het onderstel
(optioneel, artikelnr. 51044759) worden gebruikt. Zie afb. 1 e
en f.
Deurscharnieren
De scharnieren van de deur zitten standaard links, maar kunnen
ook rechts worden geplaatst. Als de scharnieren moeten worden
verplaatst, moet dat worden gedaan voordat de kachel in de
haard of ombouw wordt gemonteerd.
Om de scharnieren te verplaatsen, is een optionele set nodig.
Artikelnr. 50045754. (Zie de instructiehandleiding, artikelnr.
10045851, die wordt geleverd bij de montageset.)
4.7 Aansluiting op de schoorsteen
Voordat u het product installeert, moet u beslissen hoe u het
wilt aansluiten op de schoorsteen.
Installatie van de rookkap
De rookkap kan van binnenuit en van buitenaf worden
geïnstalleerd. Vanuit de fabriek wordt deze geleverd aan de
buitenkant voor een uitlaat bovenin, maar de rookkap kan ook
worden gemonteerd als uitlaat bovenin aan de binnenkant.
Tevens kan deze 45° worden gedraaid (uitlaat achter) voor
installatie van buitenaf en binnenin.
Als de rookkap binnenin wordt geïnstalleerd, moeten de
branderplaten, keerplaat en uitlaatplaten worden verwijderd.
NEDERLANDS
45
