DEUTSCH
Außenluftanschluss
Es kann ein optionaler Außenluftanschlusssatz bestellt werden.
(Dieser wird mit einem eigenen Handbuch ausgeliefert
– Außenluftanschluss Ø 100, Art.nr. 10026187). Der
Kanalanschluss ist passend für Frischlufteinlassrohre mit Ø
100 und 80.
Dieser Vorgang wird ausgeführt, bevor die Ummantelung
gemauert oder errichtet wird.
Bei der Installation in einem vorhandenen Ofen (offener
Kamin) ist eine vollständige Übereinstimmung mit den
Brandschutzbestimmungen unbedingt erforderlich.

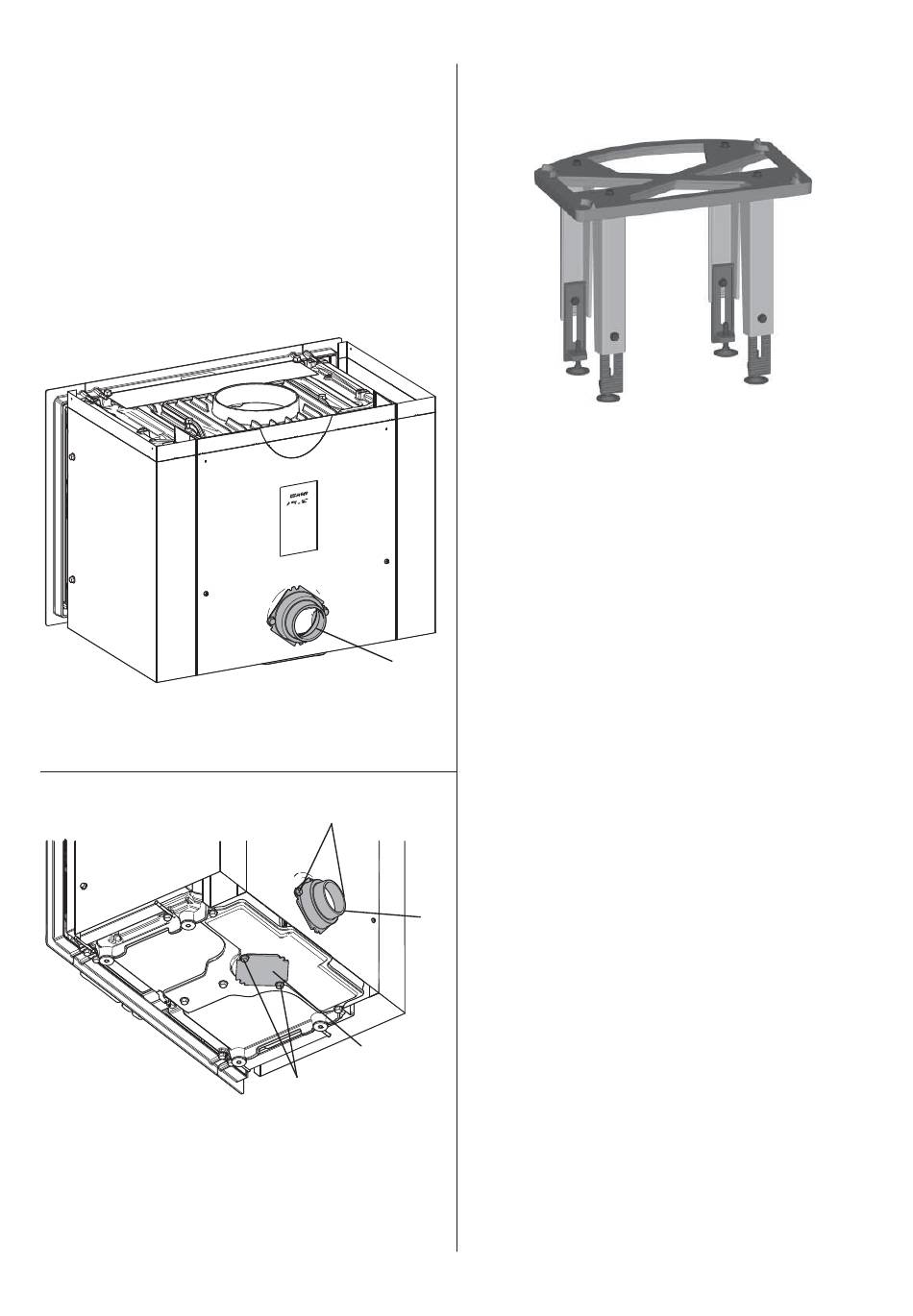

Außenluftzufuhr
Abb. 3
1. Das Produkt besitzt einen Lufteinlass (A) an der Rückseite.
Bei Bedarf kann der Lufteinlass an die Produktunterseite
umgesetzt werden. Siehe Abb. 4.
Abb. 4
2. Lösen Sie die beiden Schrauben (B) und entfernen Sie den
Lufteinlassanschluss (A).
3. Lösen Sie danach die beiden Schrauben (D) unter der
Brennkammer und entfernen Sie die Abdeckung (C).
4. Bringen Sie den Anschluss (A) unter der Abdeckungsposition
an und sichern Sie den Anschluss mit Schrauben (B).
5. Befestigen Sie danach die abgenommene Abdeckung über
der Lufteinlassöff nung an der Rückseite. Verwenden Sie
beim Anbringen dieselben Schrauben.
76
A
B
A
C
D
Installation des Beingestells (optional)
Beim Herstellen einer Ummantelung aus Ziegeln muss das
Beingestell (optional, Art.nr. 51044759) verwendet werden.
Siehe Abb. 1 e und f.
Türscharniere
Der Türanschlag befindet sich links. Bei Bedarf kann ein
Wechsel zu einem Rechtsanschlag vorgenommen werden. Ein
eventueller Wechsel sollte erfolgen, bevor der Kaminofen in den
Ofen oder in die Ummantelung eingesetzt wird.
Für den Wechsel des Türanschlags wird ein optionaler
Satz wird benötigt.
Art.nr. 50045754. (Siehe Handbuch, Art.nr. 10045851, im
Lieferumfang des Montagesatzes.)
4.7 Schornsteinanschluss
Vor der Installation des Produkts müssen Sie festlegen, wie der
Schornsteinanschluss erfolgen soll.
Installation der Rauchglocke
Die Rauchglocke kann von außen und innen installiert werden.
Sie ist bei einem Abzug an der Oberseite werkseitig außen
angebracht, kann jedoch bei einem Abzug an der Oberseite
von innen befestigt werden. Eine Drehung um 45° (Abzug an
der Rückseite) ist ebenfalls möglich, um eine Installation von
außen und innen zu ermöglichen.
Bei einer Installation von innen müssen Brennerplatten,
Leitblech und Auslassleitblech entfernt werden.
