De voorwielen verwijderen
1.
Verwijder de 4 wielmoeren waarmee het
voorwiel aan de naaf bevestigd is en verwijder
het wiel
(Figuur
62).

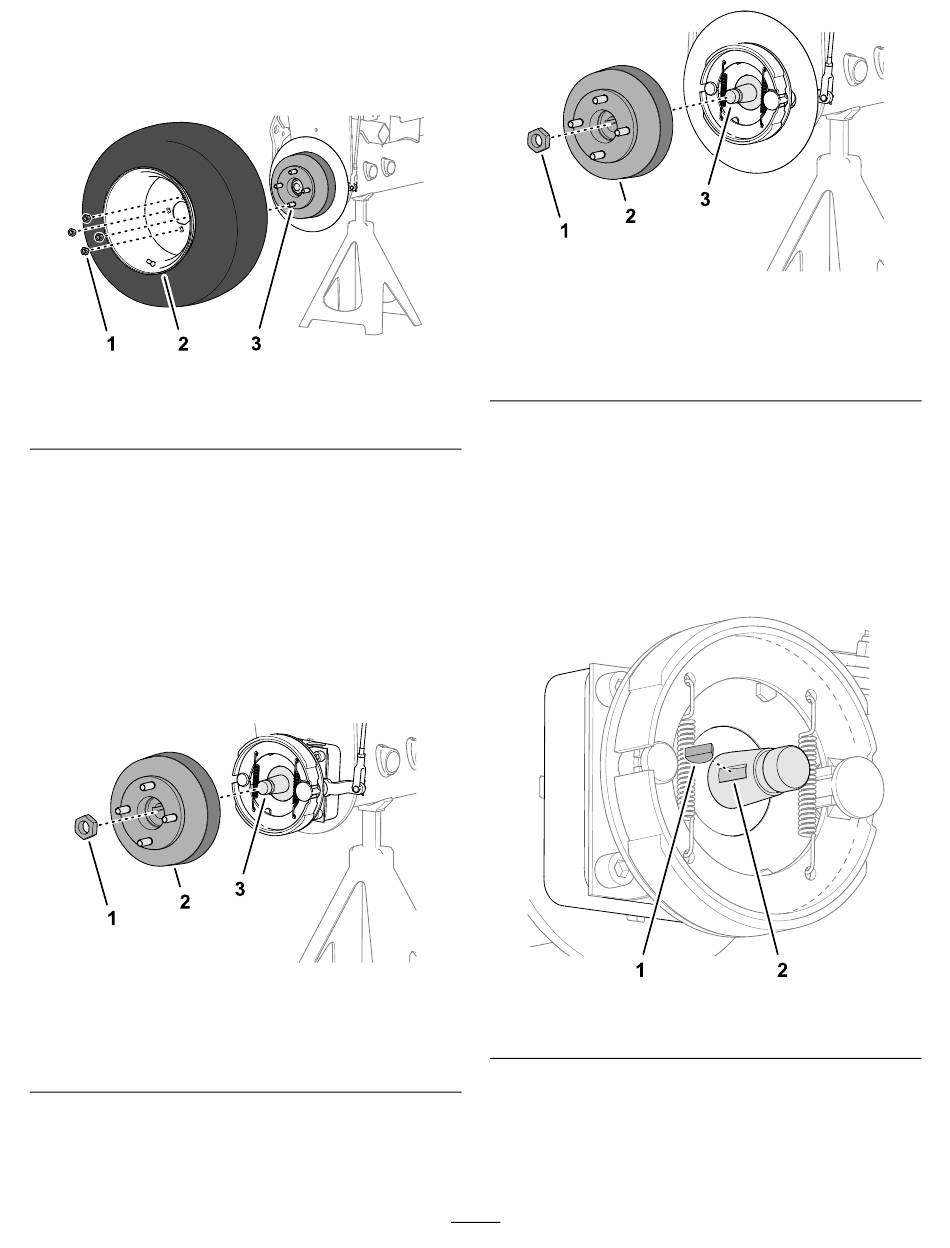

Figuur 62
1. Wielmoer
2. Wiel
2.
Herhaal stap
1
aan de andere kant van de
machine.
De wielnaaf en de remtrommel
verwijderen
Speciaal gereedschap: naaftrekker – Toro
onderdeelnr. TOR4097
1.
Verwijder de borgmoer waarmee de naaf aan de
wielmotoras is bevestigd
64).
Figuur 63
Machines zonder het optionele grasscherm
1. Borgmoer
2. Naaf en remtrommel
g332518
3. Naaf
(Figuur 63
of
Figuur
g332519
3. Wielmotoras
Machines met het optionele grasscherm
1. Borgmoer
2. Naaf en remtrommel
2.
Herhaal stap
1
machine.
3.
Zet de parkeerrem vrij.
4.
Gebruik de gespecificeerde naaftrekker om de
wielnaaf en remtrommel te verwijderen van de
wielmotoras
(Figuur 63
5.
Verwijder de schijfspie van de wielmotoras
(Figuur
65).
1. Schijfspie
6.
Herhaal stap
4
machine.
47
Figuur 64
3. As van wielmotor
aan de andere kant van de
of
Figuur
64).
Figuur 65
2. Gleuf (wielmotoras)
en
5
aan de andere kant van de
g332520
g332521
