5.
Zet de ontluchtschroef weer vast en draai het
sleuteltje op UIT.
Opmerking:
Normaal gesproken zal de motor na
bovenstaande ontluchtingsprocedure starten. Indien
de motor echter niet start, kan er lucht tussen de
injectiepomp en de injectors zitten; zie
ontluchten (bladz.
43).
Werking van het
diagnoselampje
De machine is uitgerust met een diagnoselampje dat
aangeeft dat het elektronische besturingssysteem een
elektrische storing registreert. Het diagnoselampje
bevindt zich op de bedieningspaneel
36). Als het elektronische besturingssysteem
correct functioneert en het contactsleuteltje in
de stand Aan staat, zal het diagnoselampje van
het besturingssysteem 3 seconden branden en
daarna doven om aan te geven dat het lampje
naar behoren werkt. Als de motor afslaat, blijft het
lampje onafgebroken branden totdat het sleuteltje in
een andere stand wordt gedraaid. Het lampje gaat
knipperen als het besturingssysteem een elektrische
storing ontdekt. Het lampje houdt op met knipperen
en wordt automatisch opnieuw ingesteld als het
sleuteltje naar de stand Uit wordt gedraaid.

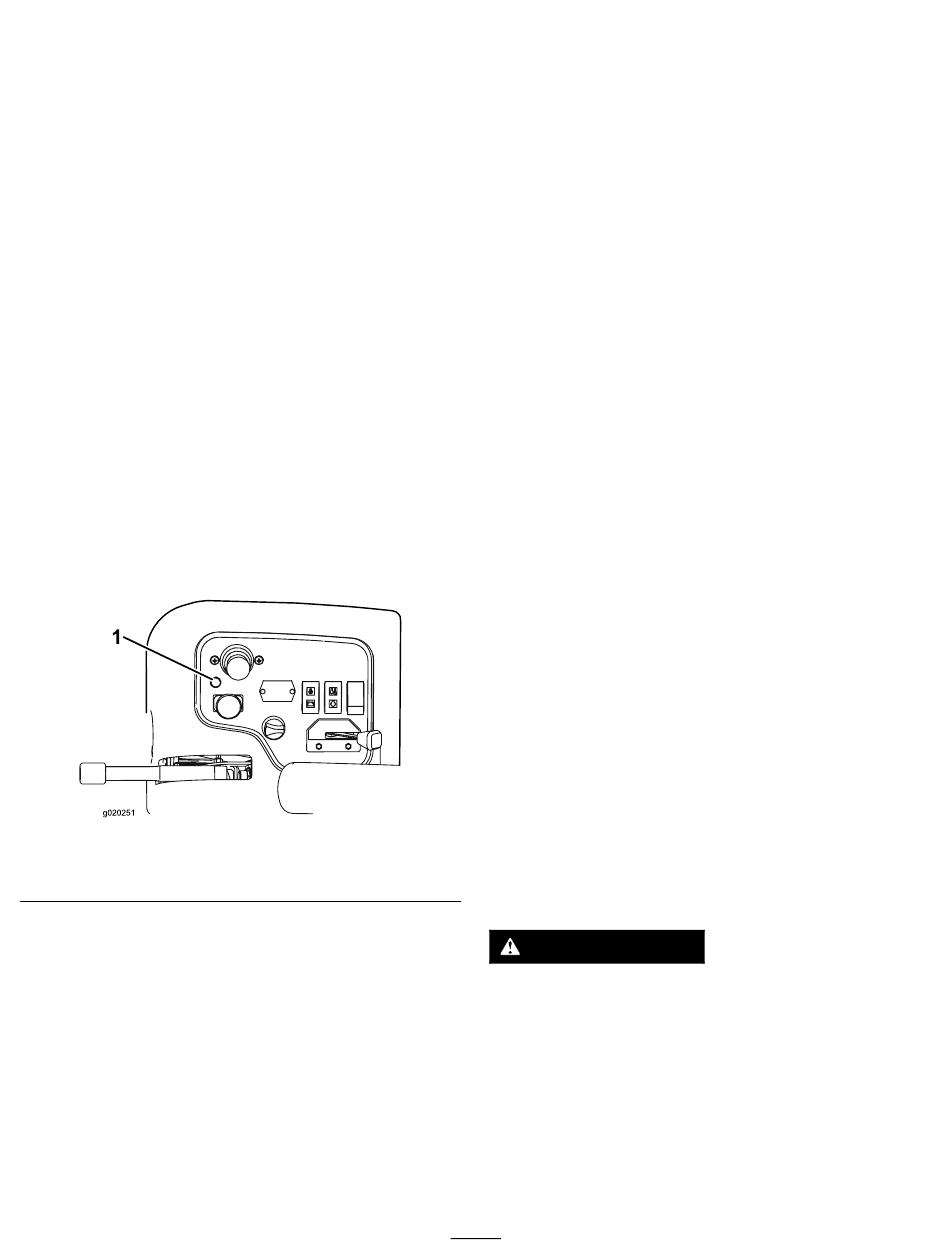

1. Diagnoselampje
Als het diagnoselampje van besturingssysteem
knippert, heeft het besturingssysteem een van de
volgende problemen ontdekt:
•
Kortsluiting in een van de outputs.
•
Een open kring.
Met behulp van het diagnostische display kunt u
vaststellen welke output slechts functioneert, zie
Interlockschakelaars controleren.
Als het diagnoselampje niet brandt wanneer het
contactsleuteltje op Aan staat, betekent dit dat het
elektronische besturingssysteem niet werkt. Mogelijke
oorzaken zijn:
Injectors
(Figuur
Figuur 36
•
Kringloop is niet aangesloten
•
Het lampje is doorgebrand.
•
Zekeringen zijn doorgebrand.
•
Het lampje werkt niet naar behoren.
Controleer de elektrische aansluitingen,
ingangszekeringen en het peertje van het
diagnoselampje om het defect vast te stellen.
Controleer of de kringloopstekker is bevestigd aan
de stekker van de kabelboom.
Hoe het diagnostische
ACE-display werkt
De machine is uitgerust met een elektronisch
besturingssysteem dat de meeste functies van de
machine regelt. Het besturingssysteem bepaalt welke
functie nodig is voor de verschillende inputschakelaars
(d.w.z. stoelschakelaar, contactschakelaar, enz.) en
schakelt de outputs in om de solenoïdes of relais voor
de vereiste functie van de machine te bekrachtigen.
Om ervoor te zorgen dat het elektronische
besturingssysteem de machine bestuurt zoals wordt
vereist, moeten de solenoïdes en relais van de
outputs zijn aangesloten en correct functioneren.
Met behulp van de display van de Diagnostische
ACE kunt u de elektrische functies van de machine
controleren en herstellen.
De interlockschakelaars
controleren
Onderhoudsinterval: Bij elk gebruik of dagelijks
De interlockschakelaars zijn bedoeld om aanslaan
of starten van de motor alleen mogelijk te maken
als het tractiepedaal in de neutraalstand is, de
activerings-/blokkeringsschakelaar op Blokkeren is
g020251
gezet en de maai-/hefhendel in de neutraalstand
staat. Daarnaast wordt de motor uitgeschakeld als het
tractiepedaal wordt ingetrapt terwijl de bestuurder niet
op de stoel zit of de parkeerrem in werking is gesteld.
VOORZICHTIG
Niet-aangesloten of beschadigde
interlockschakelaars kunnen onverwachte
gevolgen hebben op de werking van
de machine. Dit kan lichamelijk letsel
veroorzaken.
• Laat de interlockschakelaars ongemoeid.
• Controleer elke dag de werking van
de interlockschakelaars en vervang
beschadigde schakelaars voordat u de
machine weer in gebruik neemt.
31
