Onderhoud
bedieningsysteem
De gashendel afstellen
1.
Zet de gashendel naar achteren zodat deze
tegen de sleuf in het bedieningspaneel aan
komt.
2.
Maak de klem van de gaskabel op de
hefboomarm van de injectiepomp los
77).

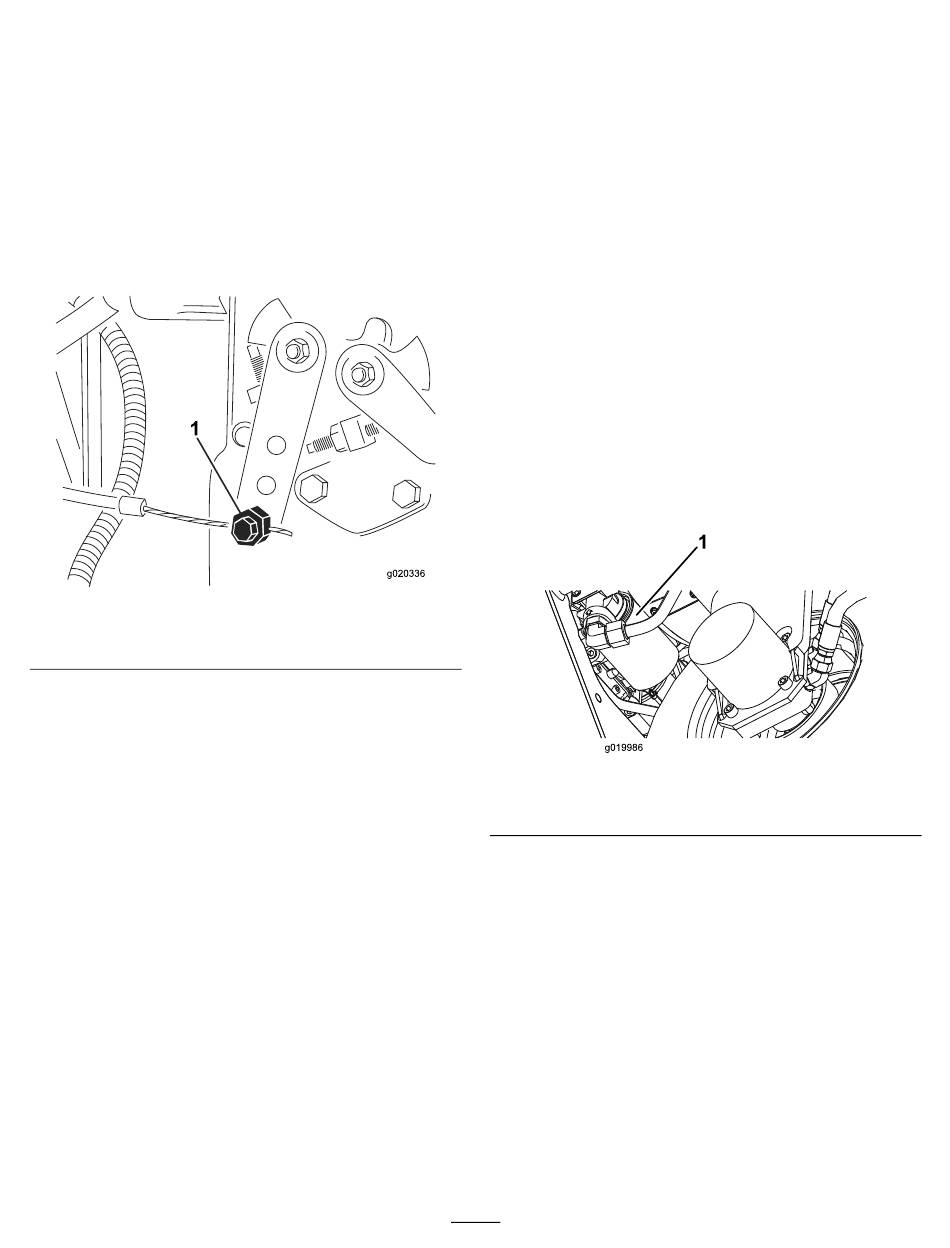

Figuur 77
1. Hefboomarm van injectiepomp
3.
Houd de hefboomarm van de injectiepomp tegen
de regelschroef voor het stationair toerental en
zet de kabelklem vast.
4.
Draai de schroeven los waarmee de gashendel
is bevestigd aan het bedieningspaneel.
5.
Duw de gashendel helemaal naar voren.
6.
Schuif de aanslagplaat tegen de gashendel aan
en draai de schroeven vast waarmee
de gashendel is bevestigd aan het
bedieningspaneel
7.
Als de gashendel tijdens het gebruik niet in
positie blijft, moet u de borgmoer waarmee de
frictieregelaar op de gashendel wordt vastgezet,
aandraaien met een torsie van 5 tot 6 N·m.
Opmerking:
De kracht die nodig is om de
gashendel te bedienen, mag maximaal 89 N zijn.
Onderhoud hydraulisch
systeem
Hydraulisch filter
vervangen
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 200 bedrijfsuren/Jaarlijks (houd hierbij
de kortste periode aan)
(Figuur
Gebruik ter vervanging een origineel Toro-filter,
onderdeel 86-3010.
Belangrijk:
kan de garantie van bepaalde onderdelen komen
te vervallen.
1.
Plaats de machine op een horizontaal oppervlak,
laat de maaidekken neer, zet de motor af, stel de
parkeerrem in werking en verwijder het sleuteltje
uit het contact.
2.
Reinig de omgeving van de plaats waar het filter
wordt gemonteerd. Plaats een opvangbak onder
het filter
g020336
1. Hydraulisch filter
3.
Smeer de nieuwe filterpakking en vul het filter
met hydraulische vloeistof.
4.
Zorg ervoor dat de plaats waar het filter
wordt bevestigd, schoon is. Schroef het filter
erop totdat de pakking contact maakt met de
bevestigingsplaat: draai het filter vervolgens
nog eens een ½ slag.
5.
Start de motor en laat deze ongeveer 2 minuten
lopen om lucht uit het systeem te verwijderen.
Zet de motor af en controleer op olielekkages.
Hydraulische vloeistof
verversen
Onderhoudsinterval: Om de 400 bedrijfsuren
52
Als een ander filter wordt gebruikt,
(Figuur
78) en verwijder het filter.
Figuur 78
g019986
