Controle of de interlockschake-
laars functioneren
1.
Plaats de machine op een horizontaal vlak, laat
de maaidekken neer, zet de motor af en stel de
parkeerrem in werking.
2.
Verwijder de kap van het bedieningspaneel.
3.
Zoek de kabelboom en de kringloopstekker
(Figuur
37).

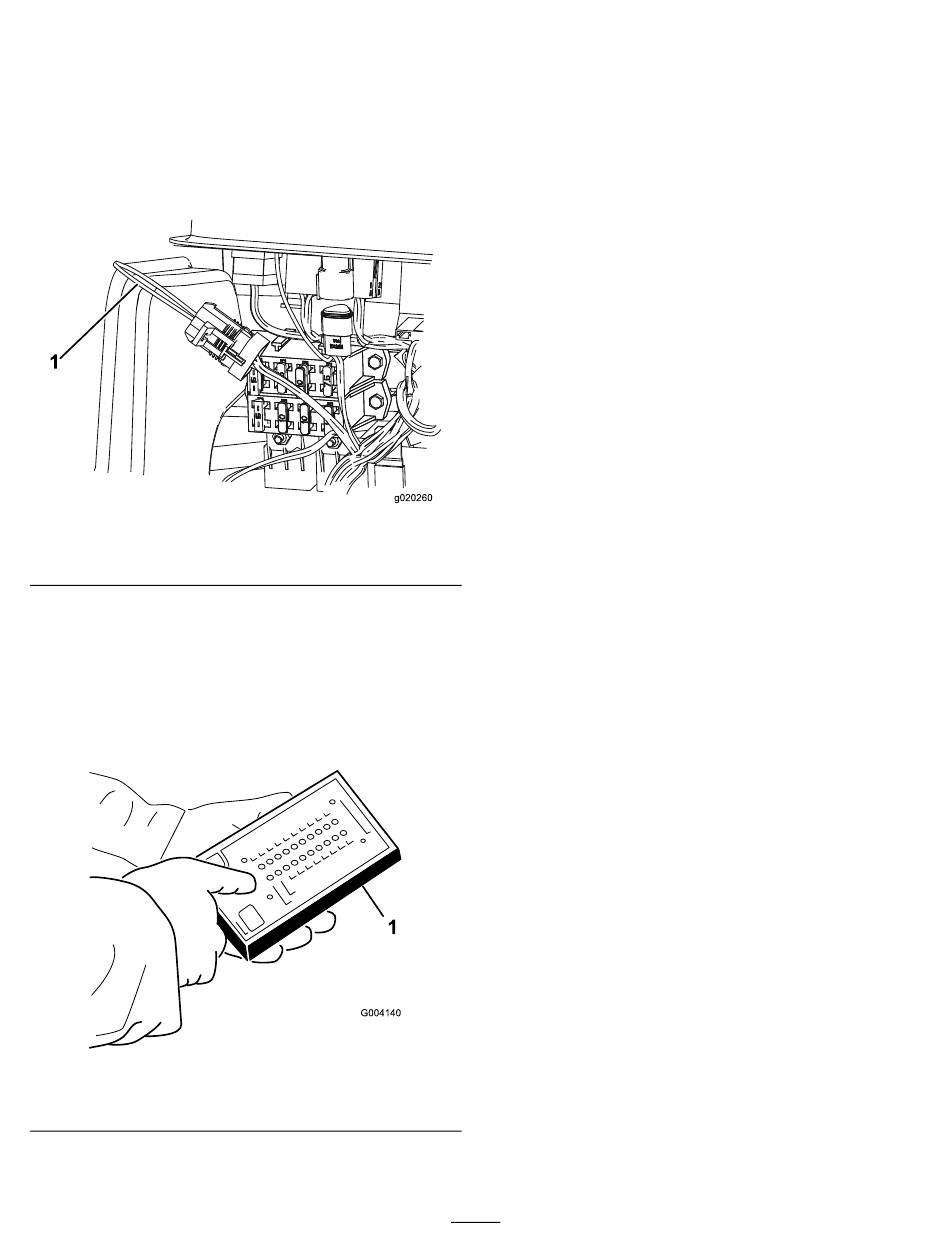

Figuur 37
1. Kringloopstekker
4.
Trek de kringloopstekker voorzichtig uit de
stekker van de kabelboom.
5.
Bevestig de stekker van de Diagnostische ACE
aan de connector van de kabelboom
Opmerking:
Controleer of de juiste
overlay-sticker op het display van de
Diagnostische ACE is geplaatst.
Figuur 38
1. Diagnostische ACE
6.
Draai het contactsleuteltje op Aan, maar start
de motor niet.
Opmerking:
overlay-sticker heeft betrekking op de
inputschakelaars en de groene tekst op de
outputs.
7.
De LED 'inputs getoond' op de kolom
rechtsonder op de Diagnostische ACE moet
oplichten. Als de LED 'outputs getoond' oplicht,
moet u de tuimelschakelaar op de Diagnostische
ACE indrukken om de LED 'inputs getoond' te
laten oplichten.
De Diagnostische ACE zal de LED laten
oplichten die hoort bij de inputschakelaar die
wordt gesloten.
8.
Laat elke schakelaar afzonderlijk van de open
naar de gesloten stand gaan (d.w.z. neem
plaats op de stoel, trap het tractiepedaal in,
enz.) en controleer of de juiste LED op de
Diagnostische ACE gaat knipperen als de
corresponderende schakelaar wordt gesloten.
Herhaal deze procedure bij elke schakelaar die
met de hand van de open in de gesloten stand
kan worden gezet.
9.
Als de schakelaar wordt gesloten zonder dat de
g020260
bijbehorende LED gaat branden, moet u alle
kabels en aansluitingen naar de schakelaar
controleren en/of de schakelaar doormeten met
een weerstandsmeter. Vervang beschadigde
schakelaars en repareer kapotte kabels.
Opmerking:
ontdekken welke solenoïdes of relais van de
outputs zijn ingeschakeld. Dit is een snelle
(Figuur
38).
manier om vast stellen of het om een storing in
het elektrische of het hydraulische systeem van
de machine gaat.
Controle van de outputfunctie
1.
Plaats de machine op een horizontaal vlak, laat
de maaidekken neer, zet de motor af en stel de
parkeerrem in werking.
2.
Verwijder het inspectieluik op de zijkant van de
bedieningsarm.
3.
Zoek de kabelboom en de kabelstekkers bij het
besturingssysteem.
4.
Trek de kringloopstekker voorzichtig uit de
stekker van de kabelboom.
5.
Bevestig de stekker van de Diagnostische ACE
aan de connector van de kabelboom.
g004140
Opmerking:
overlay-sticker op het display van de
Diagnostische ACE is geplaatst.
6.
Draai het contactsleuteltje op Aan, maar start
de motor niet.
32
De rode tekst op de
De Diagnostische ACE kan ook
Controleer of de juiste
