De installatie van de binnenunit voltooien
9 De installatie van de binnenunit voltooien
9.1 Installatie van de binnenunit voltooien
9.2 Unit sluiten
9.2.1 Elektrische bedradingskast en klemmenblok sluiten
9.2.2 Voorrooster weer aanbrengen
Uitgebreide handleiding voor de installateur
50

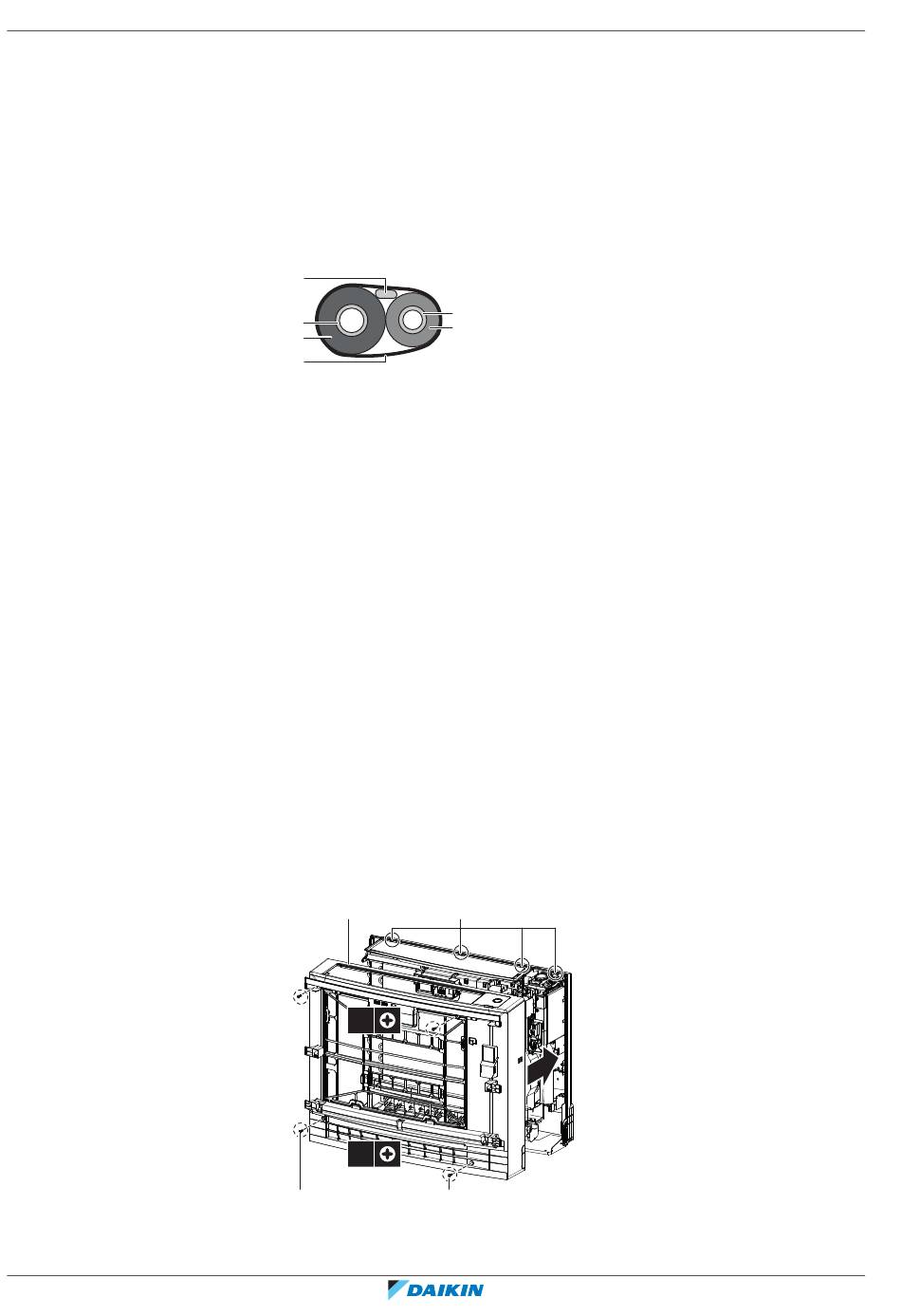

1 Nadat de afvoerleiding, koelmiddelleiding en elektrische bedrading klaar zijn.
Draai isolatietape rond de koelmiddelleidingen en de doorverbindingskabel.
Laat de tape bij elke omwikkeling minstens de helft van de breedte
overlappen.
a
b
c
d
a Verbindingskabel
b Gasleiding
c Isolatie gasleiding
d Isolatietape
e Vloeistofleiding
f Isolatie vloeistofleiding
2 Voer de leidingen door de muuropening en dicht de gaten af met stopverf.
1 Haak de elektrische bedradingskast op de 2 tabs, sluit ze en maak ze vast met
1 schroef.
2 Breng het voorste metalen deksel weer aan en maak het vast met de schroef.
3 Sluit bevestigingsplaat van de sensor.
1 Plaats het voorrooster terug.
2 Maak het voorrooster vast in 4 tabs.
3 Maak vast met de 2 originele schroeven op het bovendeel en met de 2
schroeven met witte kop (accessoire) op het onderdeel.
a
2×
2×
c
a Voorrooster
b 4 tabs
e
f
b
c
CVXM-B, FVXM-B, FVXTM-B
Split-systeemairconditioners
4P769827-3E – 2024.09
