In dit hoofdstuk wordt beschreven hoe
reserveonderdelen moeten worden gerepareerd en
vervangen. Raadpleeg de geïllustreerde onderdelenlijst
(IPL) op de Support-website van de fabrikant.

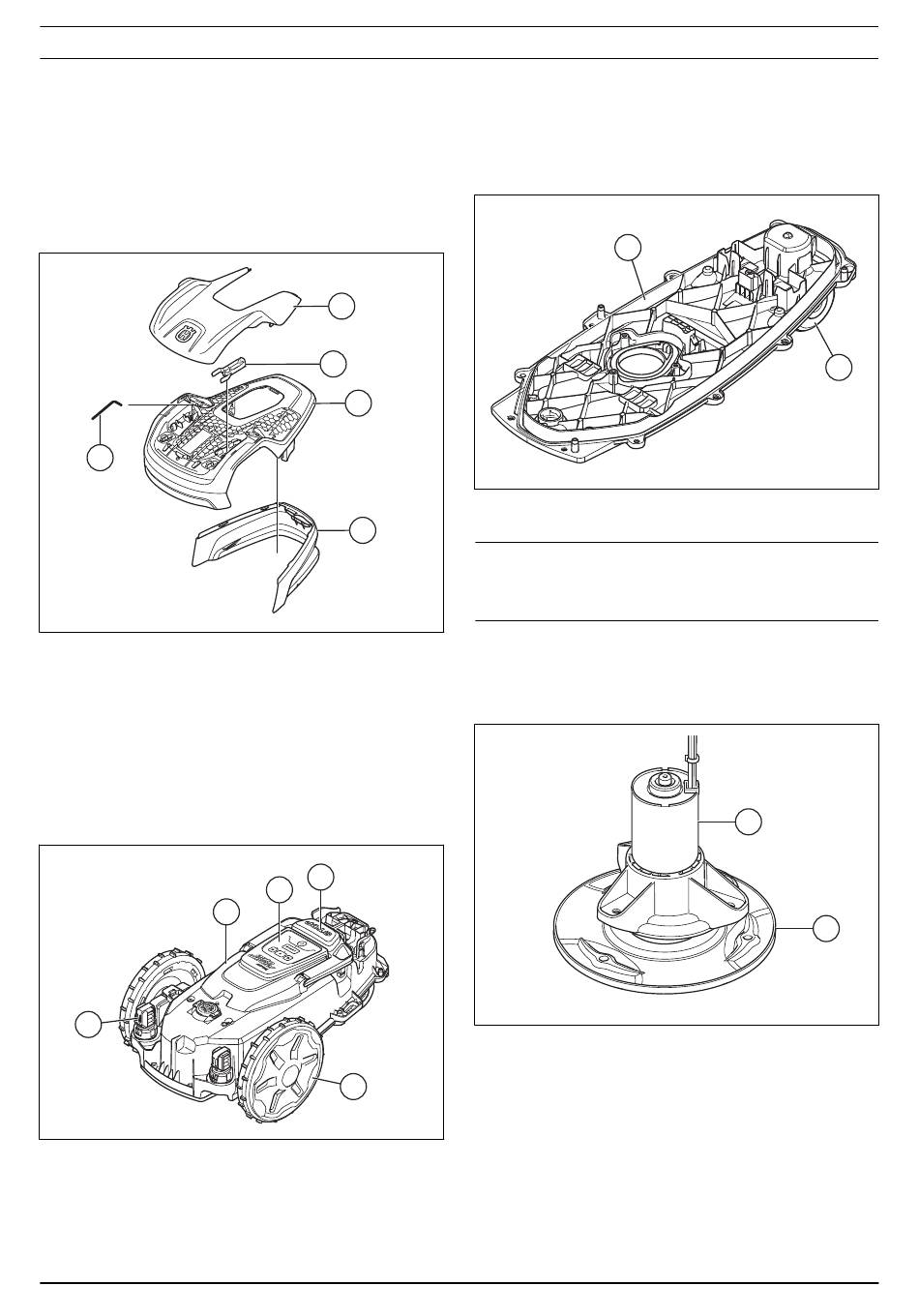

5.1 Het behuizingssysteem
Het behuizingssysteem is mechanisch gestructureerd
rond de volgende modules:
5
1. Kap
2. Onderhoudsgereedschap
3. Behuizing
4. Achterste bumper
5. Torx 20
5.2 Het bovenste chassis
Het bovenste chassis is mechanisch gestructureerd
rond de volgende modules:
5
1. Bovenste deel chassis
2. STOP-knop
3. Toetsenbord
4. Voorwielen
1936 - 001 - 27.01.2023
5 Reparatie-instructies
1
2
3
4
2
3
1
4
5. Onderdelen van de behuizingophanging
5.3 Het onderste chassis
Het onderste chassis is mechanisch gestructureerd rond
de volgende modules:
1
1. Onderste deel chassis
2. Achterwiel
Let op: Er zit een afdichtstrip tussen de bovenste en de
onderste helft van het chassis. Vervang de afdichtstrips
altijd wanneer het product is geopend.
5.4 Het maaisysteem
Het maaisysteem is mechanisch gestructureerd rond de
volgende modules:
1. Maaimodule
2. Maaischijf
5.5 Schroeven bevestigen
Het is belangrijk om de schroeven correct te bevestigen.
Onjuist bevestigde schroeven kunnen het product
beschadigen. De schroefmaat is Torx 20 als er geen
andere informatie is.
2
1
2
Reparatie-instructies - 11
