5. Verwijder de beschermingstape van het nieuwe
toetsenbord en duw het toetsenbord op de daarvoor
bestemde plek.
OPGELET: Er mogen geen losse hoeken
of luchtbellen achterblijven, omdat hierdoor
vuil en vocht onder het toetsenbord kunnen
komen.
6. Sluit het nieuwe toetsenbord op de hoofdprintplaat
aan.
7. Monteer in omgekeerde volgorde van verwijderen.

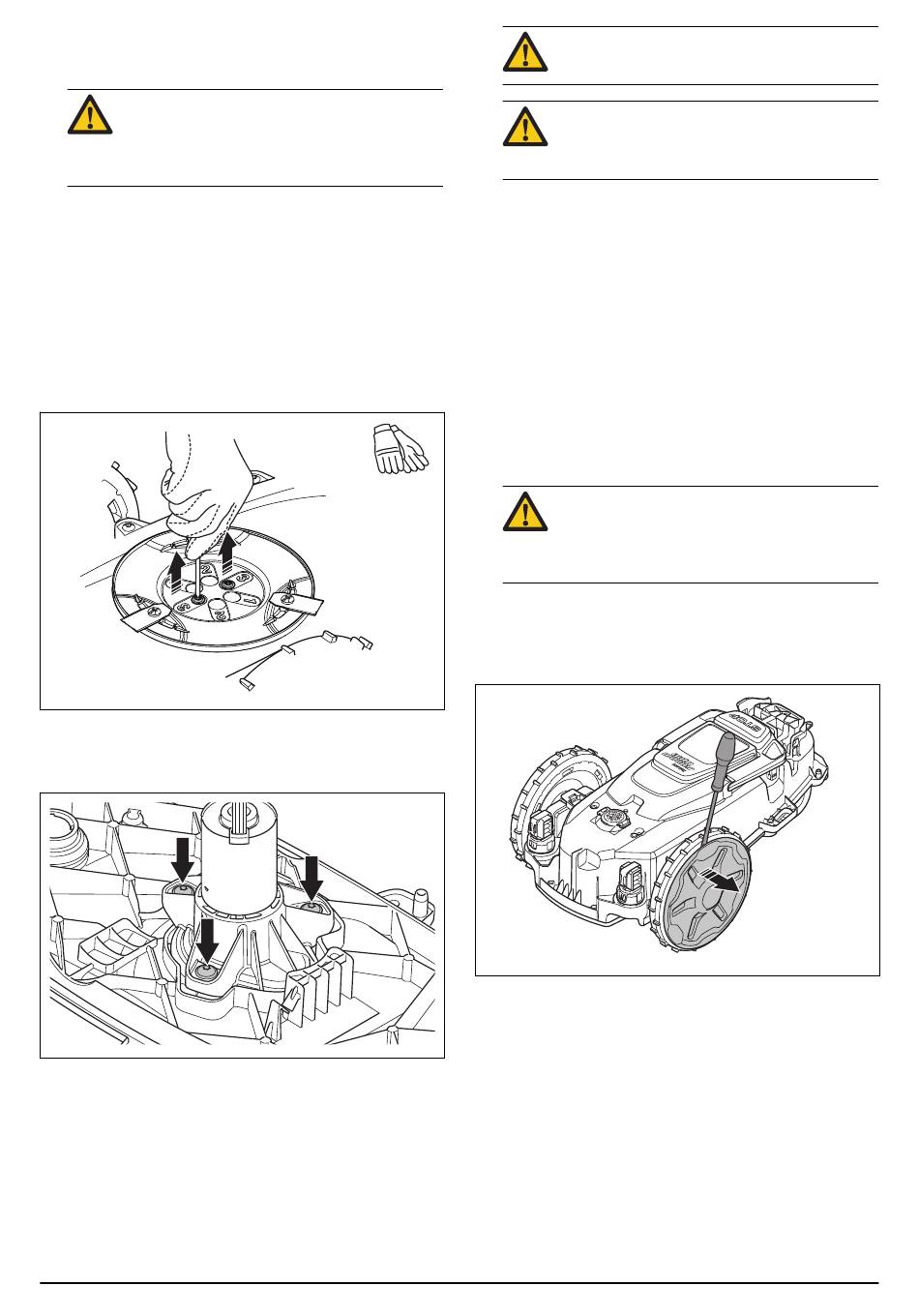

5.15 Maaimodule vervangen
1. Verwijder de onderste helft van het chassis. Zie
De onderste helft van het chassis verwijderen en
monteren op pagina 13 .
2. Verwijder de 2 schroeven voor de maaischijf.
3. Controleer de schroeven van de maaischijf en
vervang de schroeven als de Loctite versleten is.
4. Verwijder de 3 schroeven voor de maaimotor.
5. Verwijder de kabel uit de kabelhouder in de onderste
helft van het chassis.
6. Til het maaimotor op en verwijder deze.
7. Breng een nieuwe maaimotor aan.
8. Monteer in omgekeerde volgorde van verwijderen.
18 - Reparatie-instructies
OPGELET: Zorg ervoor dat de pakking
goed afdicht.
OPGELET: Plaats de kabel in de
kabelhouder in de onderste helft van het
chassis.
5.16 De wielmotoren
De twee wielmotoren zijn van het type borstelloze
DC-motor. De motoren worden als eenheid geleverd
met tandwielkast, eindafdekking voor de wielmotoren,
pakking, naaf en kabel.
De wielmotoren rechts en links zijn identiek en hebben
hetzelfde artikelnummer als reserveonderdelen. De
motoren moeten worden vervangen als ze defect zijn.
5.16.1 Wielmotor vervangen
1. Verwijder de bovenste helft van het chassis. Zie
De bovenste helft van het chassis verwijderen en
monteren op pagina 14 .
OPGELET: Koppel altijd eerst de
voedingskabel los om stroompieken te
voorkomen die de printplaten of de accu
kunnen beschadigen.
2. Koppel de wielmotorkabel los van de
hoofdprintplaat.
3. Verwijder de naafdop met een platte
schroevendraaier.
1936 - 001 - 27.01.2023
