5.8 De bovenste helft van het chassis
verwijderen en monteren
1. Verwijder de behuizing. Zie
verwijderen en monteren op pagina 12 .
2. Verwijder de onderste helft van het chassis. Zie .
3. Verwijder op de knop STOP. Zie
verwijderen en monteren op pagina 14 .
4. Verwijder de onderdelen van de
behuizingophanging. Zie
behuizingophanging vervangen op pagina 17 .
5. Verwijder de voorwielen en de wielmotoren. Zie
Wielmotor vervangen op pagina 18 .
6. Verwijder de hoofdprintplaat. Zie
vervangen op pagina 15 .
7. Verwijder printplaat van de voorste sensoren. Zie
De printplaat met de voorste sensor vervangen op
pagina 15 .
8. Verwijder de accu. Zie
16 .
9. Monteer in omgekeerde volgorde van verwijderen.
5.9 De knop STOP verwijderen en monteren
1. Verwijder de behuizing. Zie
verwijderen en monteren op pagina 12 .

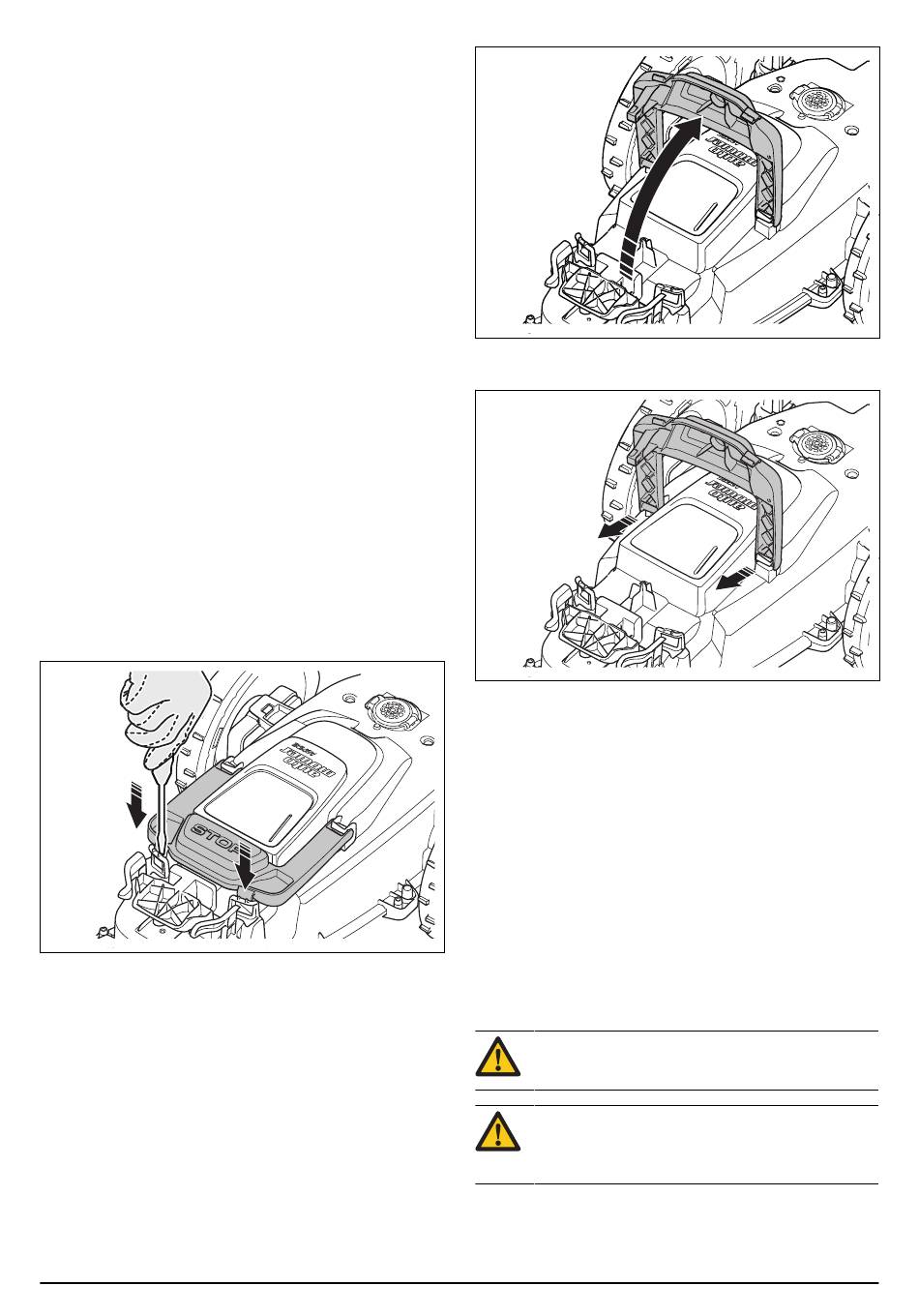

2. Gebruik een platte schroevendraaier om de 2
klemmen los te maken.
14 - Reparatie-instructies
Het behuizingssysteem
De knop STOP
De onderdelen van de
Hoofdprintplaat
Accu vervangen op pagina
Het behuizingssysteem
3. Kantel de achterkant van de knop STOP.
4. Trek de knop STOP naar achteren en verwijder
deze.
5. Monteer in omgekeerde volgorde van verwijderen.
5.10 De printplaten
Het product bevat de volgende printplaten:
•
Hoofdprintplaat
•
Printplaat voorste sensoren
De printplaten bevatten de elektronica en software die
nodig zijn om de functies van het product te bedienen.
De hoofdprintplaat bevat firmware. Als de
hoofdprintplaat wordt vervangen, moet nieuwe firmware
worden geïnstalleerd via Autocheck.
De printplaat van de voorste sensoren heeft geen
software en hoeft na vervanging niet te worden
geprogrammeerd.
OPGELET: Trek altijd aan de connector en
NIET aan de kabel.
OPGELET: Bescherm het product altijd tegen
elektrostatische ontlading (ESD) voordat u aan
elektrische onderdelen gaat werken.
