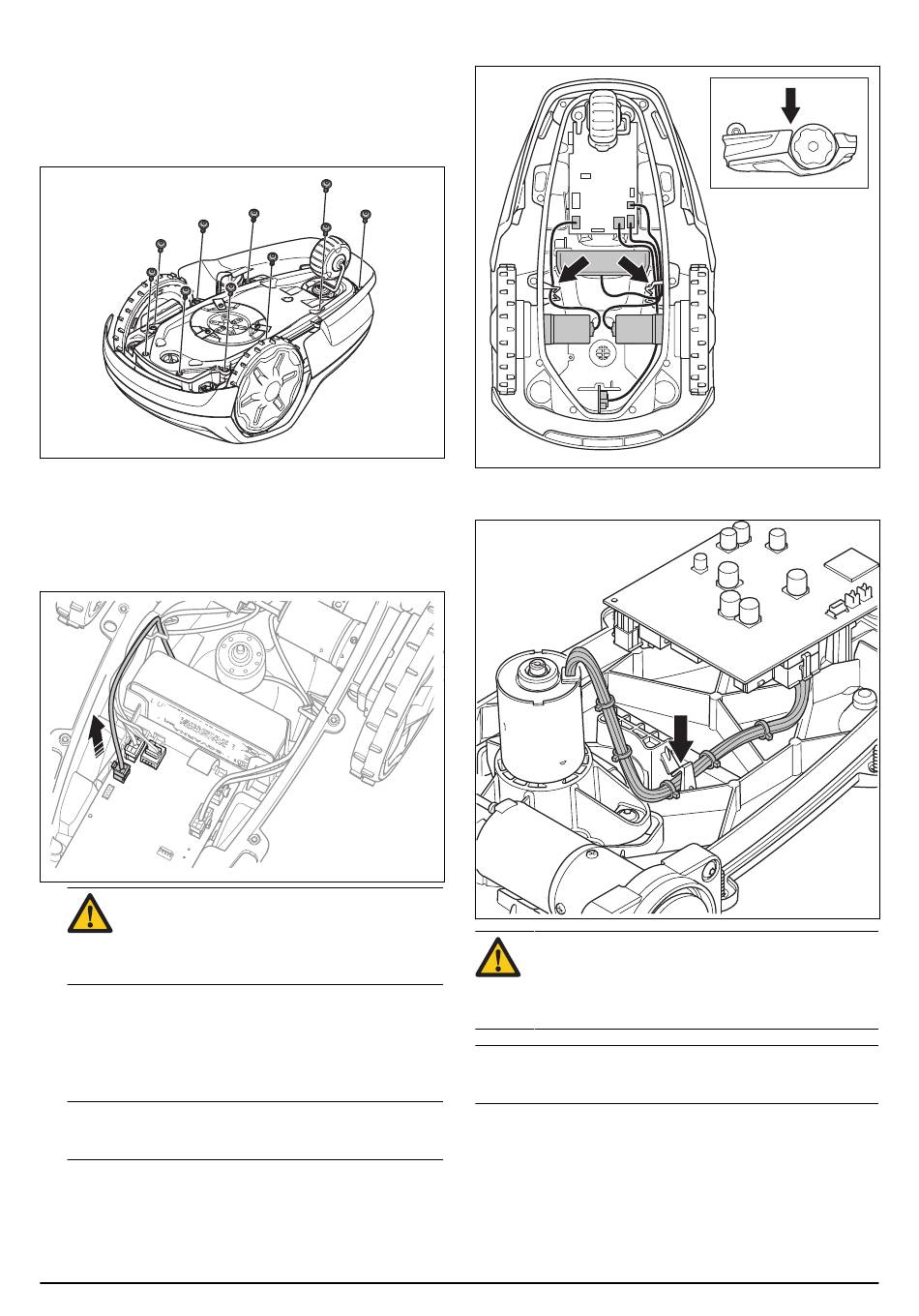

5.7 De onderste helft van het chassis
verwijderen en monteren
1. Draai het product ondersteboven en plaats het op
een zachte en schone ondergrond om schade aan
het product te voorkomen.
2. Verwijder de 10 schroeven.
3. Verwijder het garantiezegel aan de voorkant van het
product.
4. Til de onderste helft van het chassis voorzichtig op.
5. Koppel de kabel van de accu los van de
hoofdprintplaat.
OPGELET: Koppel altijd eerst de
voedingskabel los om stroompieken te
voorkomen die de printplaten of de accu
kunnen beschadigen.
6. Koppel de kabel voor de maaimotor los van de
hoofdprintplaat.
7. Monteer in omgekeerde volgorde van verwijderen.
8. Breng een nieuw garantiezegel aan.
Let op: Het garantiezegel moet altijd aanwezig en
intact zijn, anders komt de garantie te vervallen.
1936 - 001 - 27.01.2023
9. Koppel de kabels en plaats de kabels in de
kabelhouders in de bovenste helft van het chassis.
10. Plaats de kabels in de kabelhouders in de onderste
helft van het chassis.
OPGELET: Vervang de afdichtstrip telkens
wanneer u de onderste helft van het chassis
monteert. Een gebruikte afdichtstrip zorgt niet
voor een adequate afdichting.
Let op: Zorg ervoor dat alle kabels zich in hun
kabelhouders bevinden en correct zijn gelegd.
Reparatie-instructies - 13
