OPGELET: Raak de onderdelen van de
printplaat of de klemmen niet aan.

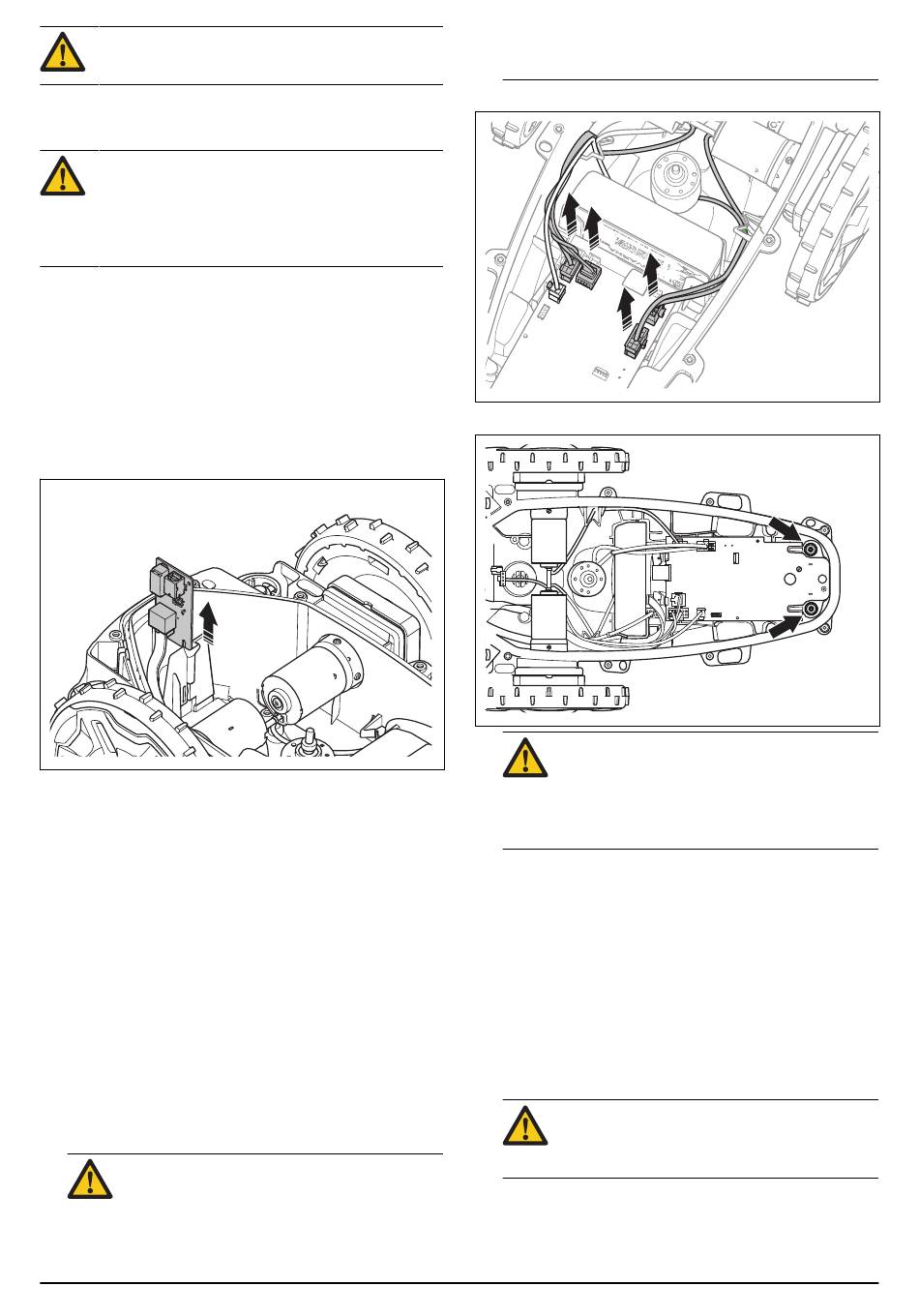

5.10.1 De printplaat met de voorste sensor
vervangen
OPGELET: Enkele sensoren bestaan uit een
Hall-sensor en een magneet. Aangezien de
magneet een zuid- en noordpool heeft, is
het belangrijk dat de magneet correct is
gemonteerd.
De printplaat met de voorste sensor bevat de voorste
lussensor en de voorste tilsensor. De sensoren kunnen
niet apart worden vervangen. De volledige printplaat
van de voorste sensoren moet als eenheid worden
vervangen.
1. Verwijder de onderste helft van het chassis. Zie
De onderste helft van het chassis verwijderen en
monteren op pagina 13 .
2. Trek de printplaat van de voorste sensoren omhoog.
3. Koppel de kabel van de printplaat van de voorste
sensoren los.
4. Monteer in omgekeerde volgorde van verwijderen.
5.10.2 Hoofdprintplaat vervangen
De bedrijfsinformatie van het product is op de
hoofdprintplaat opgeslagen. Het serviceprogramma
Autocheck slaat deze informatie op in het logbestand en
draagt deze informatie weer aan het product over als de
hoofdprintplaat is vervangen.
1. Maak een verbinding tussen het product en
Autocheck voordat u de hoofdprintplaat vervangt.
De bedrijfsgegevens worden dan automatisch
opgeslagen.
2. Verwijder de onderste helft van het chassis. Zie
De onderste helft van het chassis verwijderen en
monteren op pagina 13 .
OPGELET: Koppel altijd eerst de
voedingskabel los om stroompieken te
1936 - 001 - 27.01.2023
voorkomen die de printplaten of de accu
kunnen beschadigen.
3. Koppel de kabels los van de hoofdprintplaat.
4. Verwijder de 2 schroeven.
OPGELET: Als de printplaat moet worden
gecontroleerd om de garantie te evalueren,
moet deze in een zak die beschermt tegen
elektrostatische ontlading (ESD) worden
opgeborgen.
5. Monteer in omgekeerde volgorde van verwijderen.
6. Maak een verbinding tussen het product en
Autocheck. Selecteer het juiste serienummer in
het logbestand. Autocheck draagt automatisch de
bedrijfsgegevens over die in het logbestand zijn
opgeslagen.
7. Als het huidige product om de een of andere reden
niet in het logbestand van Autocheck staat, moet
het serienummer handmatig worden ingevoerd. Het
serienummer staat op het productplaatje op de
behuizing onder de bovenkap.
OPGELET: Controleer of het juiste
serienummer is ingevoerd. Dit kan slechts
één keer worden ingevoerd.
Reparatie-instructies - 15
