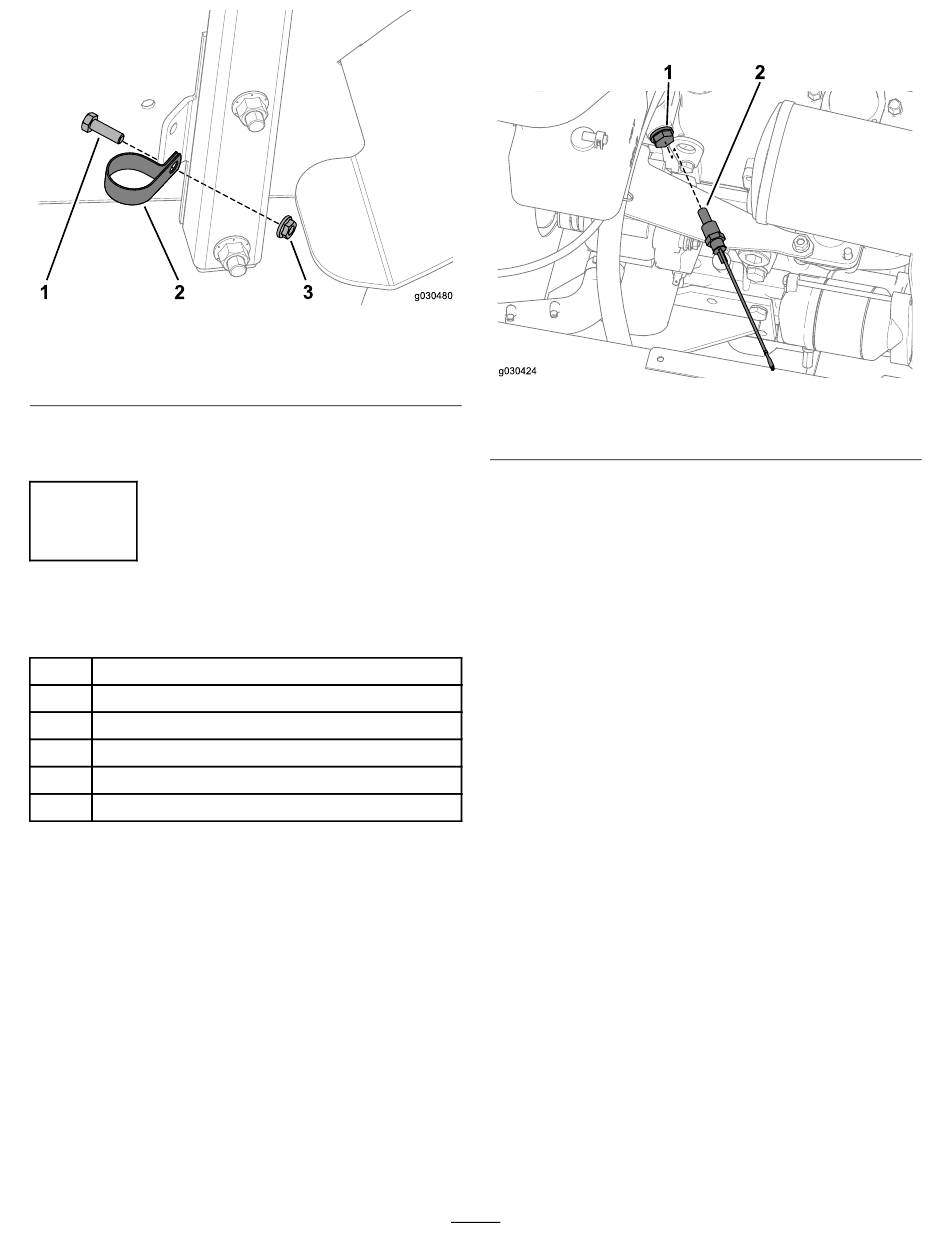

Figuur 44
1. Bout (5/16" x ¾")
2. R-klem
2. Herhaal de vorige stap om 1 R-klem aan de linkerkant
van de machine te bevestigen.
10
Kabelboom aansluiten
Benodigde onderdelen voor deze stap:
1
Temperatuursensor
1
Kabelboom
1
Zekering (10 A)
1
Draadafdekking
2
Flenskopbout (¼" x ⅝")
2
Borgmoer (¼")
De temperatuursensor monteren
Belangrijk: Als u werkzaamheden aan het elektrische
systeem verricht, moet u altijd de accukabels
loskoppelen – de zwarte minkabel (-) eerst – om
mogelijk beschadiging van de bedrading tengevolge van
kortsluiting te voorkomen.
g030480
3. Flensmoer (5/16")
1. Zoek en verwijder de motorplug zoals getoond in
Figuur
45.
1. Motorplug
2. Breng buisdichtingsmiddel aan op de schroefdraad van
de temperatuursensor.
3. Draai de temperatuursensor met de hand vast in de
poort.
4. Gebruik een stuk gereedschap om de
temperatuursensor nog 2 tot 3 extra slagen
vaster te draaien.
5. Sluit de temperatuursensor aan op de kabel die u eerder
hebt losgekoppeld in
18).
De voedingskabel aansluiten
1. Zoek de zekeringhouder aan de rechterkant van de
bestuurdersstoel.
2. Verbind de voedingskabel voor de cabine met een open
ruimte in de zekeringhouder
21
Figuur 45
2. Temperatuursensor
De lange slang aansluiten (bladz.
(Figuur
46).
g030424
