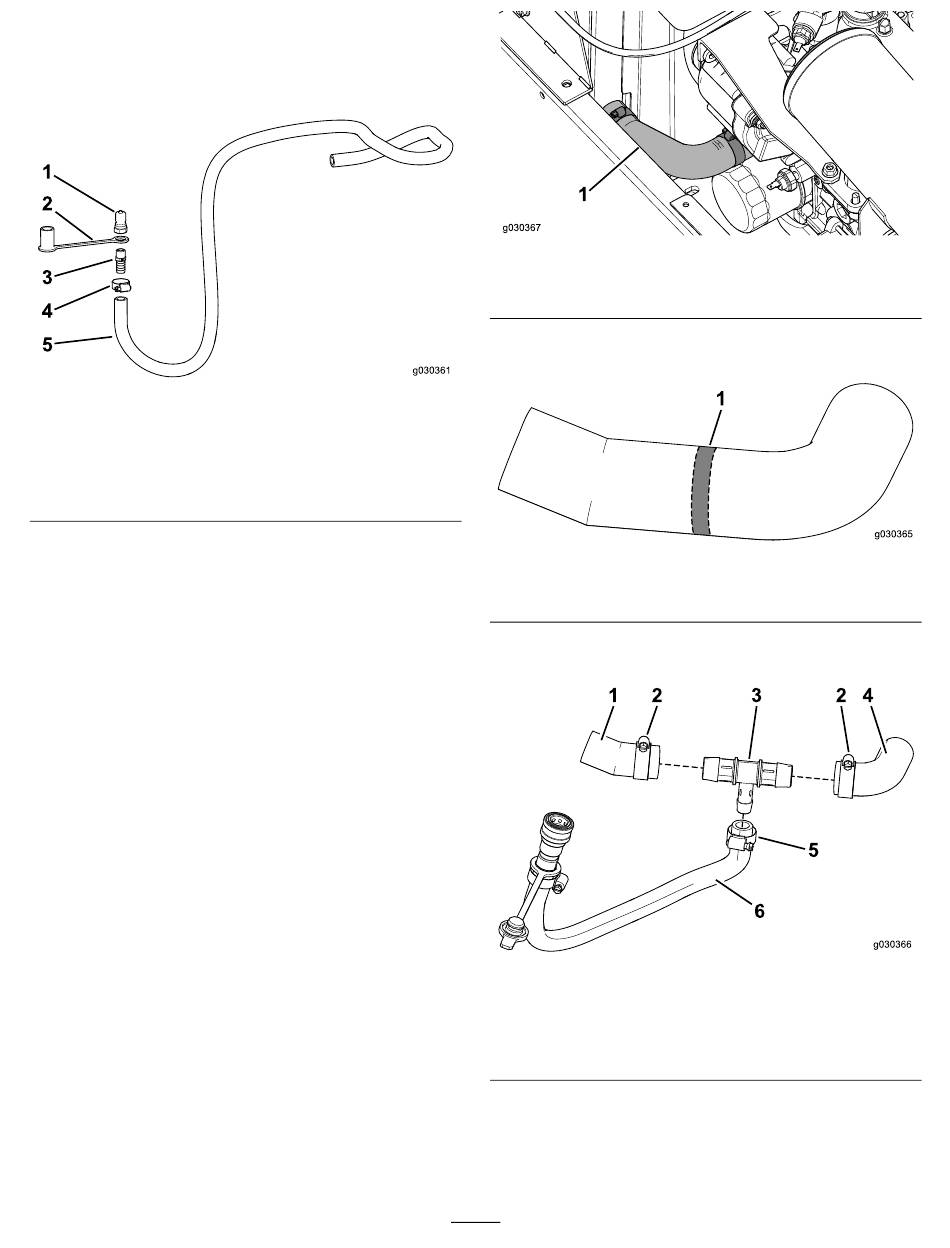

De montage van de lange slang
voorbereiden
1. Breng afdichtmiddel aan op de rechte fitting (3/8 NPT
x 5/8 geribd); sla de eerste schroefdraad over.
Figuur 28
1. Mannelijke koppeling
2. Mannelijke stofplug
3. Rechte fitting (3/8 NPT x
5/8 geribd)
2. Schroef de rechte fitting (3/8 NPT x 5/8 geribd) op de
mannelijke koppeling
3. Schroef de rechte fitting (3/8 NPT x 5/8 geribd)
handvast in de mannelijke koppeling en vervolgens 2
tot 3 slagen terug.
4. Schuif de stofplug over het geribde uiteinde van de
constructie
(Figuur
5. Schuif de slangklem over de slang.
6. Steek het geribde uiteinde van de constructie in de
slang en zet deze vast met de slangklem.
De korte slang aansluiten
1. Laat de motorkoelvloeistof afkoelen en tap vervolgens
de koelvloeistof af; raadpleeg de Onderhoudshandleiding
als u dit nog niet hebt gedaan.
2. Verwijder de onderste slang van de radiateur van de
machine
(Figuur
29).
4. Kleine slangklem
5. Lange slang
(Figuur
28).
28).
1. Onderste slang van de radiateur
3. Verwijder een stuk van 13 mm van de slang zoals
getoond in
g030361
1. Hier afsnijden
4. Lijn de linker en rechter helft van de slang uit over de
T-fitting
(Figuur
1. Linker slangdeel
2. Grote slangklem
3. T-fitting
5. Gebruik de grote slangklemmen om de slang aan de
T-fitting te bevestigen
Opmerking: Verwijder alle labels die mogelijk op de
T-fitting zijn aangebracht.
17
Figuur 29
Figuur
30.
Figuur 30
31).
Figuur 31
4. Rechte slangfitting
5. Kleine slangklem
6. Korte slang
(Figuur
31).
g030367
g030365
g030366
